Пристрій для розмітки шпурів
Номер патенту: 6542
Опубліковано: 16.05.2005
Автори: Литвинський Гаррі Григорович, Шульгін Павло Миколайович
Формула / Реферат
1. Пристрій для розмітки шпурів, що містить базову трубу, вставлену у короткий шпур, і рейку з лінійною шкалою, який відрізняється тим, що на рейці встановлено фарборозпилювач, з можливістю пересування уздовж рейки, а рейка встановлена з можливістю повороту навколо базової труби на необхідний кут, який визначено за допомогою лімба.
2. Пристрій для розмітки шпурів за п. 1, який відрізняється тим, що фарборозпилювач обладнано тросиком.
Текст

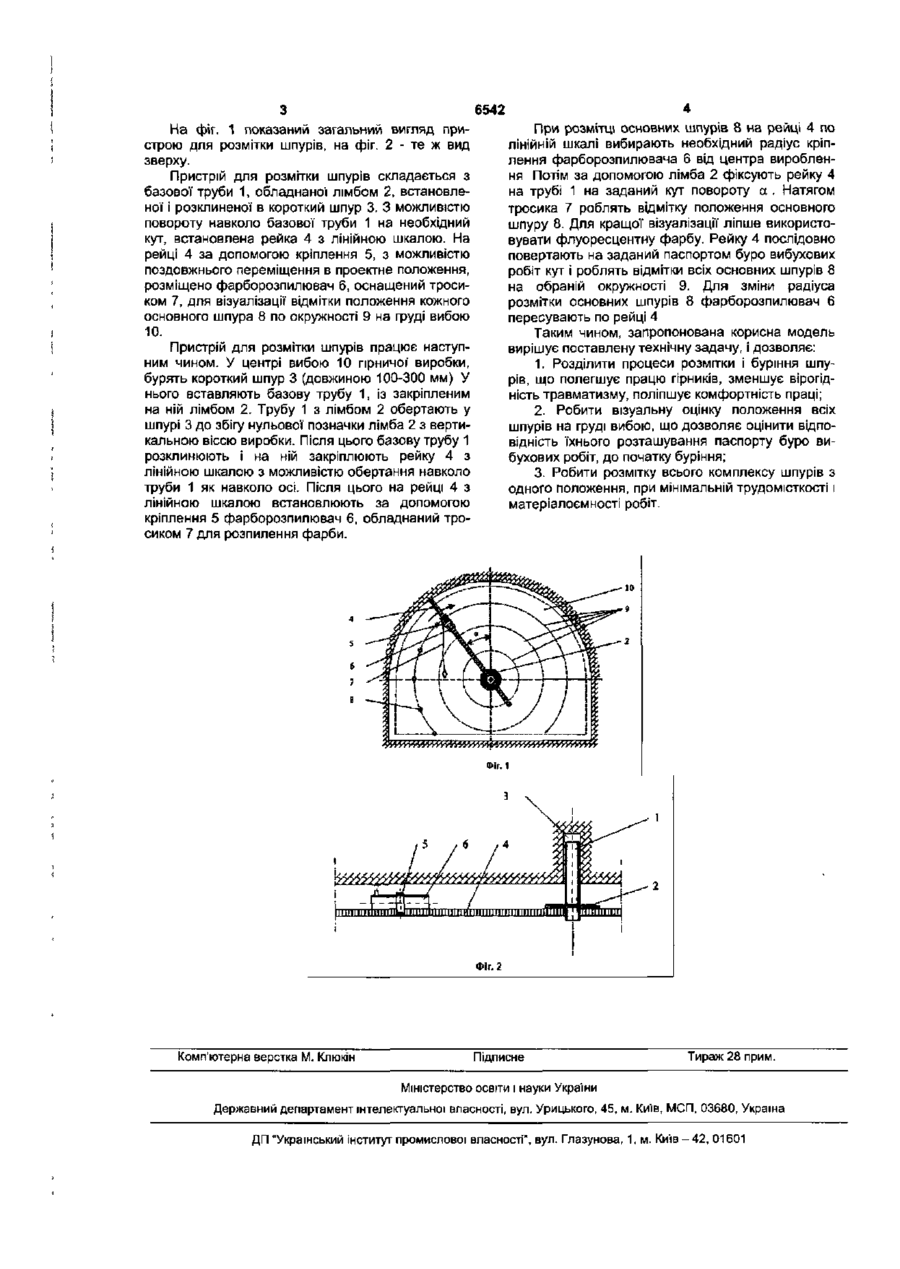

1 Пристрій для розмітки шпурів, що містить базову трубу, вставлену у короткий шпур, і рейку з ЛІНІЙНОЮ шкалою, який відрізняється тим, що на рейці встановлено фарборозпилювач, з можливістю пересування уздовж рейки, а рейка встановлена з можливістю повороту навколо базової труби на необхідний кут, який визначено за допомогою лімба. 2. Пристрій для розмітки шпурів за п. 1, який відрізняється тим, що фарборозпилювач обладнано тросиком. Корисна модель належить до гірничої галузі і його слід використовувати при проведенні гірничих виробок для розмітки шпурів у вибої. Відомий пристрій для розмітки шпурів, що містить металевий тросик з жимками, чотири металеві труби і вісім пружин [Барон Л И , Ключников А В. Контурное взрывание при проходке выработок, - Ленинград, «Наука», 1967г, стр. 31}. Недоліком цього пристрою є його громіздкість і можливість розмітки тільки оконтурюючих шпурів. Відомий пристрій у вигляді шаблона для розмітки розташування і напрямку шпурів у вибої, що включає горизонтальну та вертикальну трубчасті рейки з лінійними і кутовими шкалами, тримач і патрубок [М Й. Большинский, А. Г Гудзь, Совершенствование технологии проведения горных выработок буровзрывным способом. - Уголь Украины, № 8, 1994, стр. 15-77]. Недоліком цього пристрою є неможливість з одного положення робити розмітку 2-х і більш шпурів, необхідність у риштованнях і перестановках у різні положення при розмітці, необхідність сполучення процесів буріння та розмітки шпурів, трудомісткість в експлуатації. Найбільш близьким за технічною суттю та досягаємим ефектом є пристрій для розмітки шпурів у стовбурі, що містить базову трубу, вставлену у короткий шпур, на якій встановлено шаблон з поворотною планкою з лінійною шкалою [Барон Л. И , Ключников А. В. Контурное взрывание при проходке выработок, -Ленинград, «Наука», 1967г, стр 32-33]. Основним недоліком прототипу, як і інших відомих пристроїв для розмітки шпурів, є невисока точність і складність розмітки, обмеження області застосування вертикальними стовбурами, необхідність сполучення буріння шпурів із процесом їхньої розмітки. В основу корисної моделі покладене завдання створити такий пристрій для розмітки шпурів, який за допомогою оснащення фарборозпилювачем з тросиком підвищує точність розмітки, знижує її складність, розширює область застосування, та дозволяє робити розмітку всього комплекту шпурів до процесу їхнього буріння з візуальною поміткою положення кожного шпура. Ця технічна задача досягається тим, що у пристрою для розмітки шпурів, який містить базову трубу, вставлену у короткий шпур і рейку з лінійною шкалою, при цьому, згідно з корисною моделлю, на рейці встановлено з можливістю пересування уздовж рейки фарборозпилювач, а рейка встановлена з можливістю повороту навколо базової' труби на необхідний кут, який визначено за допомогою лімба. Крім того, фарборозпилювач обладнано тросиком для відмітки фарбою положення шпурів на породах вибою Те, що рейка з лінійною шкалою може обертатися навколо базової труби на необхідний кут, а фарборозпилювач має можливість подовжнього переміщення вздовж рейки, забезпечує можливість розмітки шпурів у будь якому місці вибою гірничої' виробки. Завдяки тому, що фарборозпилювач, оснащений тросиком, досягається можливість розмітки шпурів у будь якому місці вибою, без використання риштовань, що полегшує працю гірників. CM Ю CD 6542 На фіг. 1 показаний загальний вигляд пристрою для розмітки шпурів, на фіг. 2 - те ж вид зверху. Пристрій для розмітки шпурів складається з базової труби 1, обладнаної лімбом 2, встановленої і розклиненої в короткий шпур 3. З можливістю повороту навколо базової труби 1 на необхідний кут, встановлена рейка 4 з лінійною шкалою. На рейці 4 за допомогою кріплення 5, з можливістю поздовжнього переміщення в проектне положення, розміщено фарборозпилювач 6, оснащений тросиком 7, для візуалізації відмітки положення кожного основного шпура 8 по окружності 9 на груді вибою 10. Пристрій для розмітки шпурів працює наступним чином. У центрі вибою 10 гірничої' виробки, бурять короткий шпур 3 (довжиною 100-300 мм) У нього вставляють базову трубу 1, із закріпленим на ній лімбом 2. Трубу 1 з лімбом 2 обертають у шпурі 3 до збігу нульової позначки лімба 2 з вертикальною віссю виробки. Після цього базову трубу 1 розклинюють І на ній закріплюють рейку 4 з лінійною шкалою з можливістю обертання навколо труби 1 як навколо осі. Після цього на рейці 4 з лінійною шкалою встановлюють за допомогою кріплення 5 фарборозпилювач 6, обладнаний тросиком 7 для розпилення фарби. 4 При розмітці основних шпурів 8 на рейці 4 по лінійній шкалі вибирають необхідний радіус кріплення фарборозпилювача 6 від центра вироблення Потім за допомогою лімба 2 фіксують рейку 4 на трубі 1 на заданий кут повороту а . Натягом тросика 7 роблять відмітку положення основного шпуру 8. Для кращої візуалізації ліпше використовувати флуоресцентну фарбу. Рейку 4 послідовно повертають на заданий паспортом буро вибухових робіт кут і роблять відмітки всіх основних шпурів 8 на обраній окружності 9. Для зміни радіуса розмітки основних шпурів 8 фарборозпилювач 6 пересувають по рейці 4 Таким чином, запропонована корисна модель вирішує поставлену технічну задачу, і дозволяє: 1. Розділити процеси розмітки і буріння шпурів, що полегшує працю гірників, зменшує вірогідність травматизму, поліпшує комфортність праці; 2. Робити візуальну оцінку положення всіх шпурів на груді вибою, що дозволяє оцінити відповідність їхнього розташування паспорту буро вибухових робіт, до початку буріння; 3. Робити розмітку всього комплексу шпурів з одного положення, при мінімальній трудомісткості і матеріалоємності робіт. Фіг. 2 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. К и ш - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for marking blast-holes
Автори англійськоюLytvynskyi Harri Hryhorovych, Shulhin Pavlo Mykolaiovych
Назва патенту російськоюУстройство для разметки шпуров
Автори російськоюЛитвинский Гарри Григорьевич, Шульгин Павел Николаевич
МПК / Мітки
МПК: F42D 3/04, G01C 15/02, E21D 9/00
Мітки: пристрій, розмітки, шпурів
