Спосіб руйнування гірничого масиву

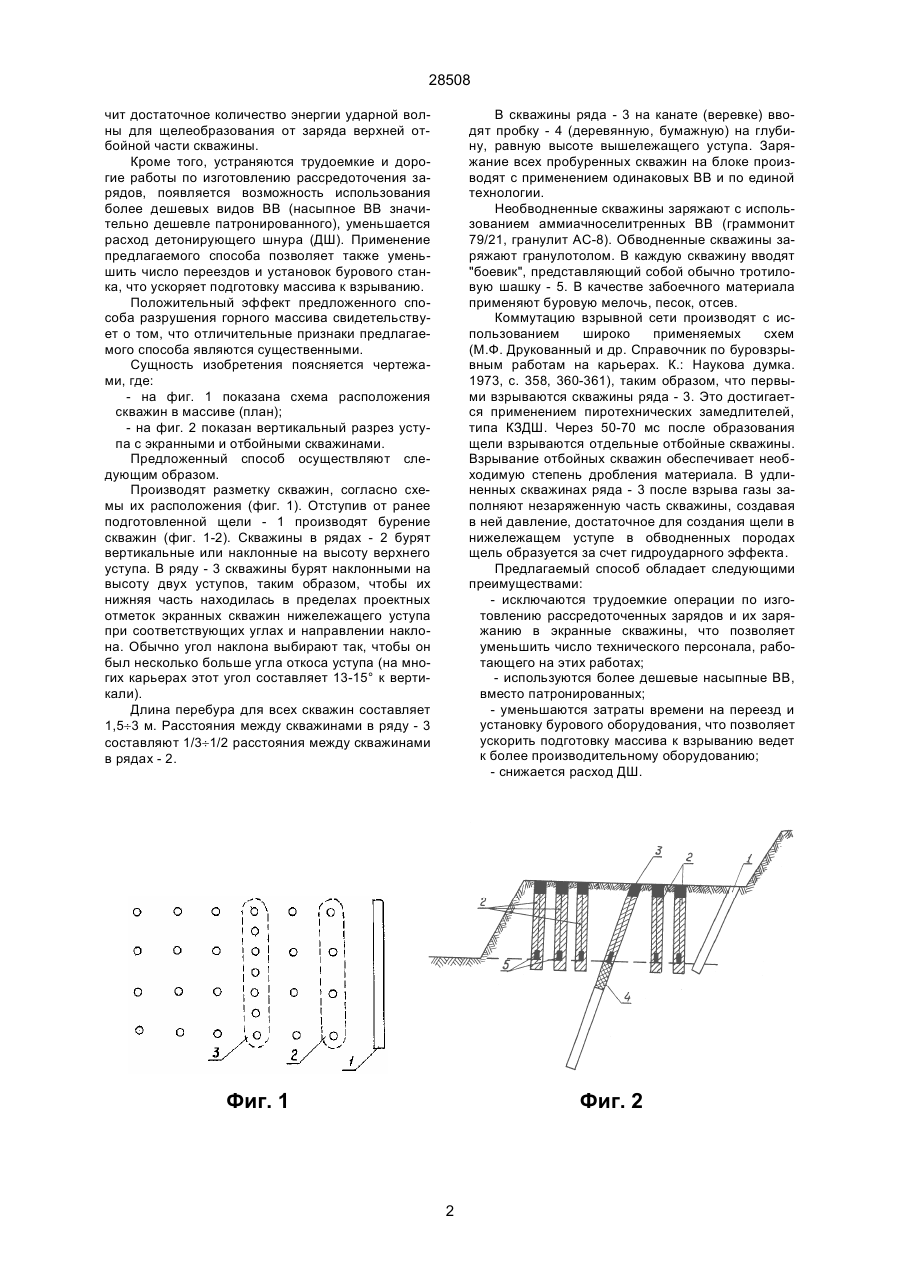

Способ разрушения горного массива, включающий предварительное оконтуривание уступов отрезными щелями, образованными путем бурения ряда экранных скважин и разрушения перемычек между ними, бурение, заряжание и взрывание скважин, отличающийся тем, что экранные скважины нижележащего уступа бурят как продолжение отбойных скважин при отработке вышележащего уступа. (19) (21) 97052485 (22) 28.05.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Антонов Андрій Юрійович, Гхарбі Наталя Юріївна, Гхарбі Ахмед, Станков Олександр Павлович, Кривошеєв Олександр Васильович, Мельник Юрій Іванович, Мец Юрій Семенович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ІНГУЛЕЦЬКИЙ ГІРНИЧО-ЗБАГАЧУВАЛЬНИЙ КОМБІНАТ" 28508 чит достаточное количество энергии ударной волны для щелеобразования от заряда верхней отбойной части скважины. Кроме того, устраняются трудоемкие и дорогие работы по изготовлению рассредоточения зарядов, появляется возможность использования более дешевых видов ВВ (насыпное ВВ значительно дешевле патронированного), уменьшается расход детонирующего шнура (ДШ). Применение предлагаемого способа позволяет также уменьшить число переездов и установок бурового станка, что ускоряет подготовку массива к взрыванию. Положительный эффект предложенного способа разрушения горного массива свидетельствует о том, что отличительные признаки предлагаемого способа являются существенными. Сущность изобретения поясняется чертежами, где: - на фиг. 1 показана схема расположения скважин в массиве (план); - на фиг. 2 показан вертикальный разрез уступа с экранными и отбойными скважинами. Предложенный способ осуществляют следующим образом. Производят разметку скважин, согласно схемы их расположения (фиг. 1). Отступив от ранее подготовленной щели - 1 производят бурение скважин (фиг. 1-2). Скважины в рядах - 2 бурят вертикальные или наклонные на высоту верхнего уступа. В ряду - 3 скважины бурят наклонными на высоту двух уступов, таким образом, чтобы их нижняя часть находилась в пределах проектных отметок экранных скважин нижележащего уступа при соответствующих углах и направлении наклона. Обычно угол наклона выбирают так, чтобы он был несколько больше угла откоса уступа (на многих карьерах этот угол составляет 13-15° к вертикали). Длина перебура для всех скважин составляет 1,5¸3 м. Расстояния между скважинами в ряду - 3 составляют 1/3¸1/2 расстояния между скважинами в рядах - 2. В скважины ряда - 3 на канате (веревке) вводят пробку - 4 (деревянную, бумажную) на глубину, равную высоте вышележащего уступа. Заряжание всех пробуренных скважин на блоке производят с применением одинаковых ВВ и по единой технологии. Необводненные скважины заряжают с использованием аммиачноселитренных ВВ (граммонит 79/21, гранулит АС-8). Обводненные скважины заряжают гранулотолом. В каждую скважину вводят "боевик", представляющий собой обычно тротиловую шашку - 5. В качестве забоечного материала применяют буровую мелочь, песок, отсев. Коммутацию взрывной сети производят с использованием широко применяемых схем (М.Ф. Друкованный и др. Справочник по буровзрывным работам на карьерах. К.: Наукова думка. 1973, с. 358, 360-361), таким образом, что первыми взрываются скважины ряда - 3. Это достигается применением пиротехнических замедлителей, типа КЗДШ. Через 50-70 мс после образования щели взрываются отдельные отбойные скважины. Взрывание отбойных скважин обеспечивает необходимую степень дробления материала. В удлиненных скважинах ряда - 3 после взрыва газы заполняют незаряженную часть скважины, создавая в ней давление, достаточное для создания щели в нижележащем уступе в обводненных породах щель образуется за счет гидроударного эффекта. Предлагаемый способ обладает следующими преимуществами: - исключаются трудоемкие операции по изготовлению рассредоточенных зарядов и их заряжанию в экранные скважины, что позволяет уменьшить число технического персонала, работающего на этих работах; - используются более дешевые насыпные ВВ, вместо патронированных; - уменьшаются затраты времени на переезд и установку бурового оборудования, что позволяет ускорить подготовку массива к взрыванию ведет к более производительному оборудованию; - снижается расход ДШ. Фиг. 1 Фиг. 2 2 28508 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
