Крутопохилий стрічковий конвеєр

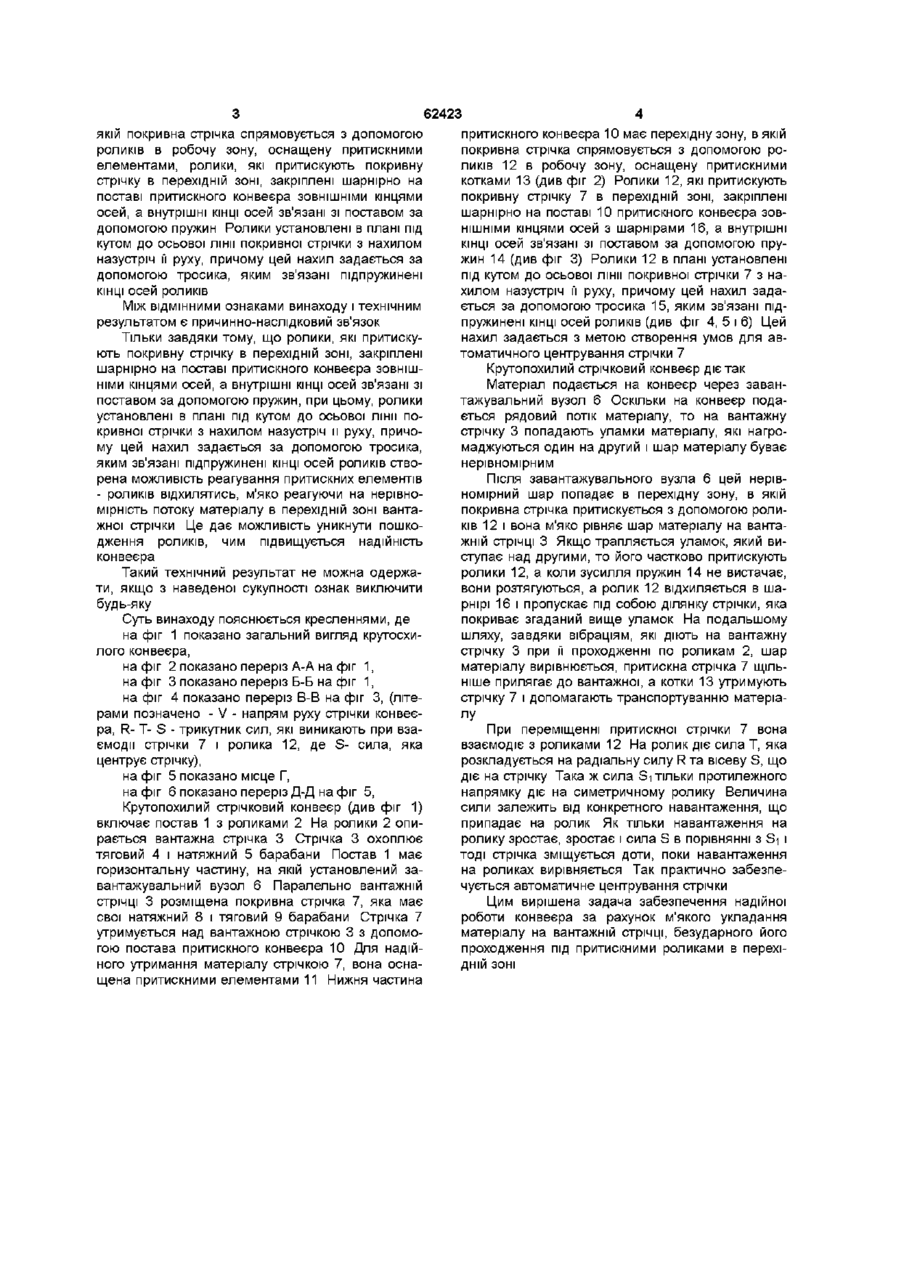

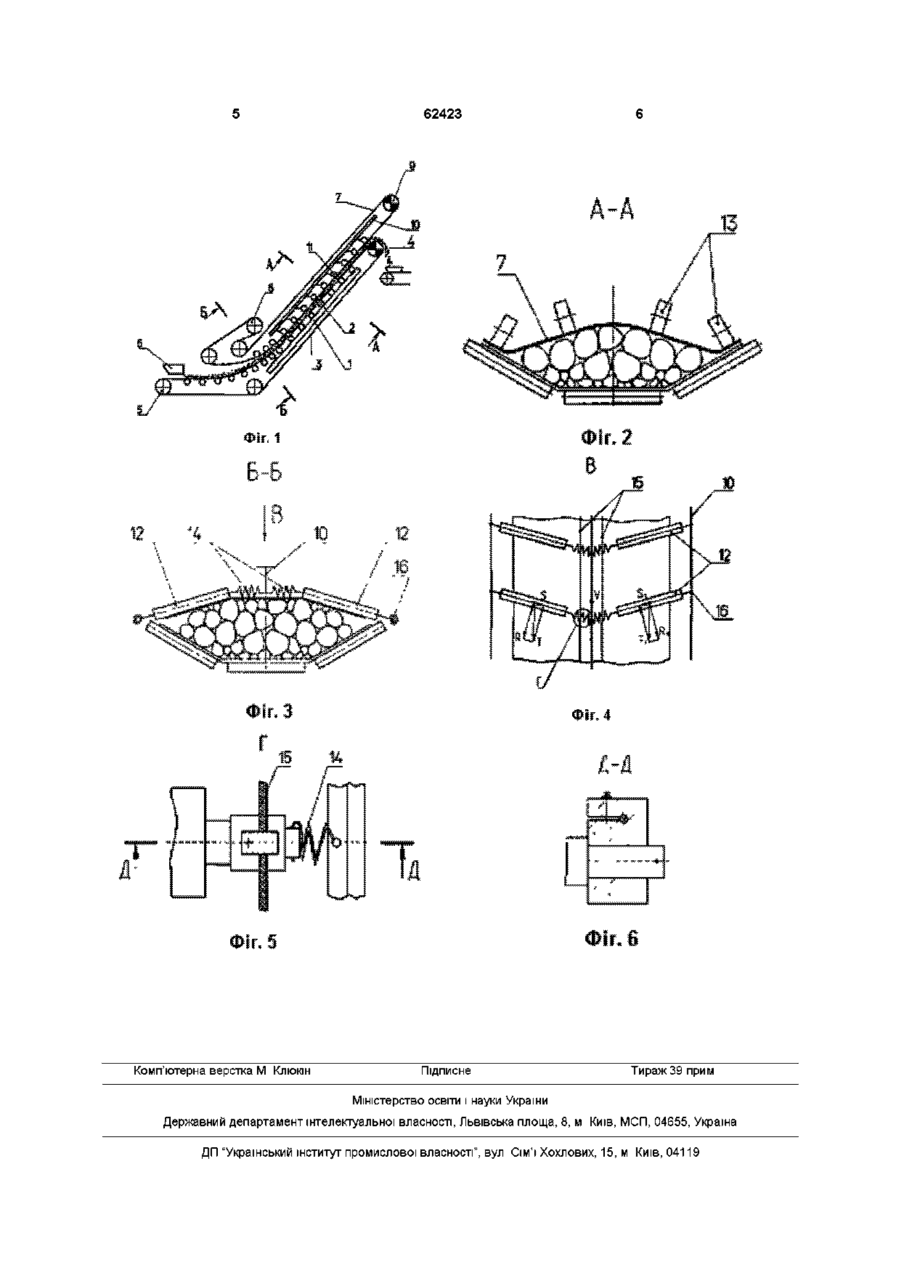

1 Крутопохилий стрічковий конвеєр, що містить постав з роликами і вантажною стрічкою, завантажувальний вузол і покривну стрічку, яку утримують над вантажною стрічкою за допомогою поставу притискного конвеєра, що має перехідну зону, в якій покривну стрічку спрямовують за до помогою роликів в робочу зону, оснащену притискними елементами, який відрізняється тим, що ролики, які притискують покривну стрічку в перехідній зоні, закріплені шарнірно на поставі притискного конвеєра ЗОВНІШНІМИ кінцями осей, а внутрішні КІНЦІ осей зв'язані з поставом за допомогою пружин 2 Крутопохилий стрічковий конвеєр по п 1, який відрізняється тим, що ролики, які притискують покривну стрічку в перехідній зоні, установлені в плані під кутом до осьової лінії покривної стрічки з нахилом назустріч и руху, причому нахил задають за допомогою тросика, яким зв'язані підпружинені КІНЦІ осей роликів Винахід відноситься до галузі промислових транспортних засобів і може бути використаний на конвеєрах для транспортування матеріалів під значним кутом до 40° Відомий крутопохилий стрічковий конвеєр, який включає постав з напрямниками, опорні елементи для вантажної стрічки, завантажувальний пристрій та притискні елементи (див , наприклад, а св №1803355 по кл B65G15/00) Суттєвими ознаками, загальними з заявленим винаходом є постав, вантажна стрічка, завантажувальний пристрій та притискні елементи Цей крутопохилий конвеєр має складну конструкцію, обумовлену наявністю зв'язаних між собою ланцюгами ВІЗКІВ, ЯКІ підтримують вантажну стрічку Відомий також крутопохилий конвеєр, що містить вантажну і притискну стрічки, що обгинають приводні, натяжні і два ряди відхиляючих барабанів, зв'язаних між собою гнучким елементом З метою підвищення ефективності роботи конвеєра шляхом забезпечення регулювання тиску відхиляючих барабанів на стрічки, зв'язок обвідних елементів виконано шляхом почергового огинання гнучким елементом обвідних елементів важелів одного ряду відхиляючих барабанів і обвідних елементів важелів іншого ряду відхиляючих барабанів (див, наприклад, а св №1142372 по кл B65G15/16) Загальними суттєвими ознаками аналога і заявленого винаходу є постав, вантажна і притискна стрічки, та притискні пристрої По сукупності суттєвих ознак вищезгаданий крутопохилий конвеєр є найбільш близьким до заявленого і може бути прийнятим за прототип Недоліками прототипу є складність конструкції притискних пристроїв, виконаних у вигляді відхиляючих барабанів, зв'язаних між собою гнучким елементом Таке виконання буде спричиняти додатковий опір при проходженні вантажопотоку під відхиляючими барабанами В основу винаходу покладена задача забезпечення надійної роботи конвеєра за рахунок більш плавного притискування матеріалу в перехідній зоні конвеєра Ця задача вирішена за рахунок технічного результату, який полягає в наданні притискним елементам можливості реагування на нерівномірність потоку матеріалу в перехідній зоні вантажної стрічки Для досягнення цього технічного результату у крутосхилому стрічковому конвеєрі, що включає постав з роликами і вантажною стрічкою, завантажувальний вузол і покривну стрічку, яка утримується над вантажною стрічкою з допомогою постава притискного конвеєра, що має перехідну зону, в СО (О 62423 притискного конвеєра 10 має перехідну зону, в якій якій покривна стрічка спрямовується з допомогою покривна стрічка спрямовується з допомогою ророликів в робочу зону, оснащену притискними ликів 12 в робочу зону, оснащену притискними елементами, ролики, які притискують покривну котками 13 (див фіг 2) Ролики 12, які притискують стрічку в перехідній зоні, закріплені шарнірно на покривну стрічку 7 в перехідній зоні, закріплені поставі притискного конвеєра ЗОВНІШНІМИ КІНЦЯМИ шарнірно на поставі 10 притискного конвеєра ЗОВосей, а внутрішні КІНЦІ осей зв'язані зі поставом за НІШНІМИ КІНЦЯМИ осей з шарнірами 16, а внутрішні допомогою пружин Ролики установлені в плані під КІНЦІ осей зв'язані зі поставом за допомогою прукутом до осьової лінії покривної стрічки з нахилом жин 14 (див фіг 3) Ролики 12 в плані установлені назустріч її руху, причому цей нахил задається за під кутом до осьової лінії покривної стрічки 7 з надопомогою тросика, яким зв'язані підпружинені хилом назустріч її руху, причому цей нахил задаКІНЦІ осей роликів ється за допомогою тросика 15, яким зв'язані підМіж ВІДМІННИМИ ознаками винаходу і технічним пружинені КІНЦІ осей роликів (див фіг 4, 5 і 6) Цей результатом є причинно-наслідковий зв'язок нахил задається з метою створення умов для авТільки завдяки тому, що ролики, які притискутоматичного центрування стрічки 7 ють покривну стрічку в перехідній зоні, закріплені шарнірно на поставі притискного конвеєра ЗОВНІШКрутопохилий стрічковий конвеєр діє так НІМИ КІНЦЯМИ осей, а внутрішні КІНЦІ осей зв'язані зі Матеріал подається на конвеєр через заванпоставом за допомогою пружин, при цьому, ролики тажувальний вузол 6 Оскільки на конвеєр подаустановлені в плані під кутом до осьової лінії поється рядовий потік матеріалу, то на вантажну кривної стрічки з нахилом назустріч и руху, причострічку 3 попадають уламки матеріалу, які нагрому цей нахил задається за допомогою тросика, маджуються один на другий і шар матеріалу буває яким зв'язані підпружинені КІНЦІ осей роликів ствонерівномірним рена можливість реагування притискних елементів Після завантажувального вузла 6 цей нерів- роликів відхилятись, м'яко реагуючи на нерівнономірний шар попадає в перехідну зону, в якій мірність потоку матеріалу в перехідній зоні вантапокривна стрічка притискується з допомогою ролижної стрічки Це дає можливість уникнути пошкоків 12 і вона м'яко рівняє шар матеріалу на вантадження роликів, чим підвищується надійність жній стрічці 3 Якщо трапляється уламок, який виконвеєра ступає над другими, то його частково притискують ролики 12, а коли зусилля пружин 14 не вистачає, Такий технічний результат не можна одержавони розтягуються, а ролик 12 відхиляється в шати, якщо з наведеної сукупності ознак виключити рнірі 16 і пропускає під собою ділянку стрічки, яка будь-яку покриває згаданий вище уламок На подальшому Суть винаходу пояснюється кресленнями, де шляху, завдяки вібраціям, які діють на вантажну на фіг 1 показано загальний вигляд крутосхистрічку 3 при її проходженні по роликам 2, шар лого конвеєра, матеріалу вирівнюється, притискна стрічка 7 щільна фіг 2 показано переріз А-А на фіг 1, ніше прилягає до вантажної, а котки 13 утримують на фіг 3 показано переріз Б-Б на фіг 1, стрічку 7 і допомагають транспортуванню матеріана фіг 4 показано переріз В-В на фіг 3, (літелу рами позначено - V - напрям руху стрічки конвеєра, R- Т- S - трикутник сил, які виникають при взаПри переміщенні притискної стрічки 7 вона ємодії стрічки 7 і ролика 12, де S- сила, яка взаємодіє з роликами 12 На ролик діє сила Т, яка центрує стрічку), розкладується на радіальну силу R та вісеву S, що діє на стрічку Така ж сила Si тільки протилежного на фіг 5 показано місце Г, напрямку діє на симетричному ролику Величина на фіг 6 показано переріз Д-Д на фіг 5, сили залежить від конкретного навантаження, що Крутопохилий стрічковий конвеєр (див фіг 1) припадає на ролик Як тільки навантаження на включає постав 1 з роликами 2 На ролики 2 опиролику зростає, зростає і сила S в порівнянні з Si і рається вантажна стрічка 3 Стрічка 3 охоплює тоді стрічка зміщується доти, поки навантаження тяговий 4 і натяжний 5 барабани Постав 1 має на роликах вирівняється Так практично забезпегоризонтальну частину, на якій установлений зачується автоматичне центрування стрічки вантажувальний вузол 6 Паралельно вантажній стрічці 3 розміщена покривна стрічка 7, яка має Цим вирішена задача забезпечення надійної свої натяжний 8 і тяговий 9 барабани Стрічка 7 роботи конвеєра за рахунок м'якого укладання утримується над вантажною стрічкою 3 з допомоматеріалу на вантажній стрічці, безударного його гою постава притискного конвеєра 10 Для надійпроходження під притискними роликами в перехіного утримання матеріалу стрічкою 7, вона оснадній зоні щена притискними елементами 11 Нижня частина 62423 »їг, 1 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
