Формула / Реферат

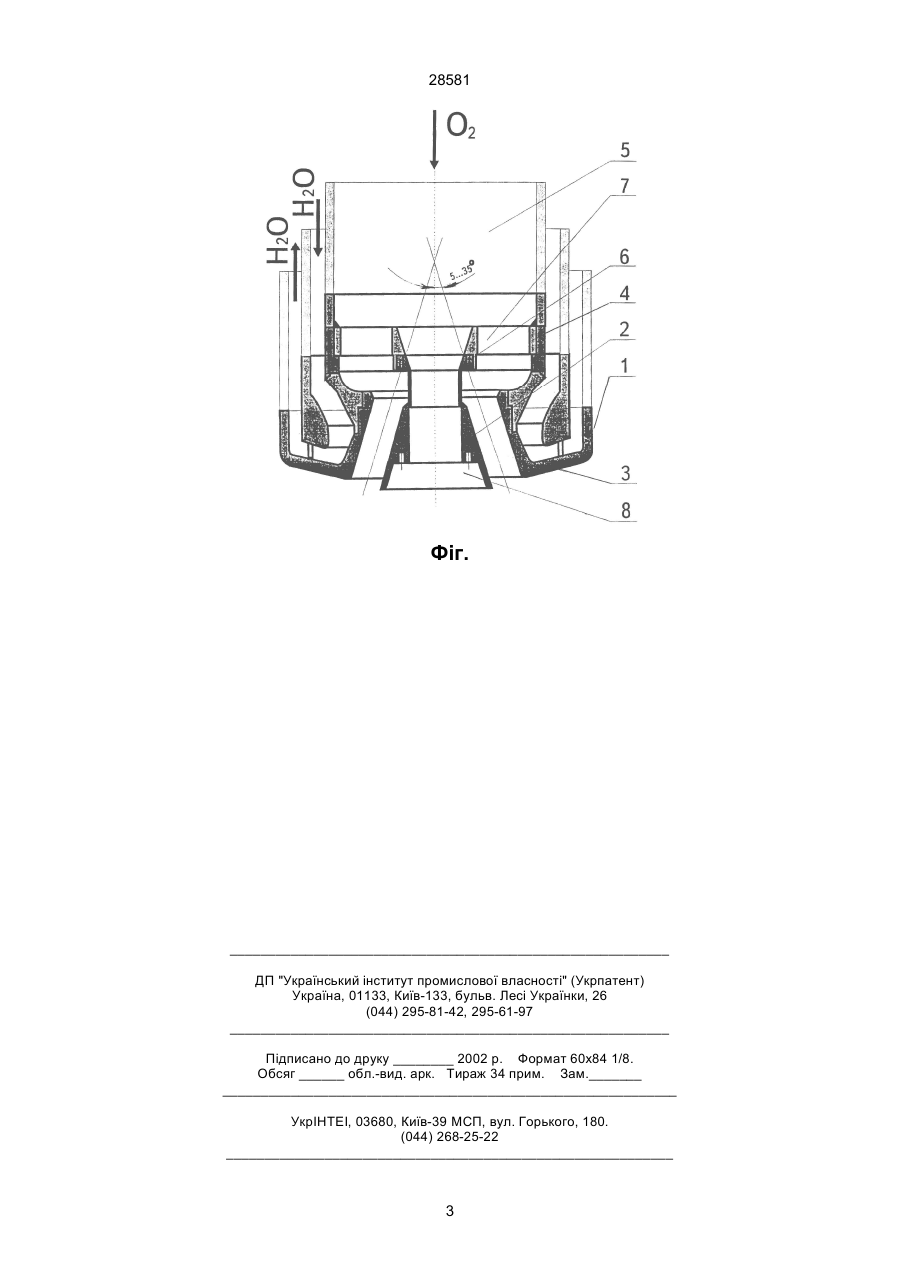

Фурма для продування металургійних розплавів, яка містить у собі тракт подавання кисню, головку, змінне центральне сопло, що утворює кільцеве сопло з головкою фурми, в якій нижній зріз змінного центрального сопла знаходиться нижче торця головки, яка відрізняється тим, що змінне центральне і кільцеве сопле незалежно одне від одного з'єднані із загальним трактом подавання кисню за допомогою установки перед ними розподільного фланцю, при цьому осьова конусу кільцевого сопла нахилена до осі фурми під кутом 5-35°, а змінне центральне сопло додатково містить на виході захисну камеру.

Текст

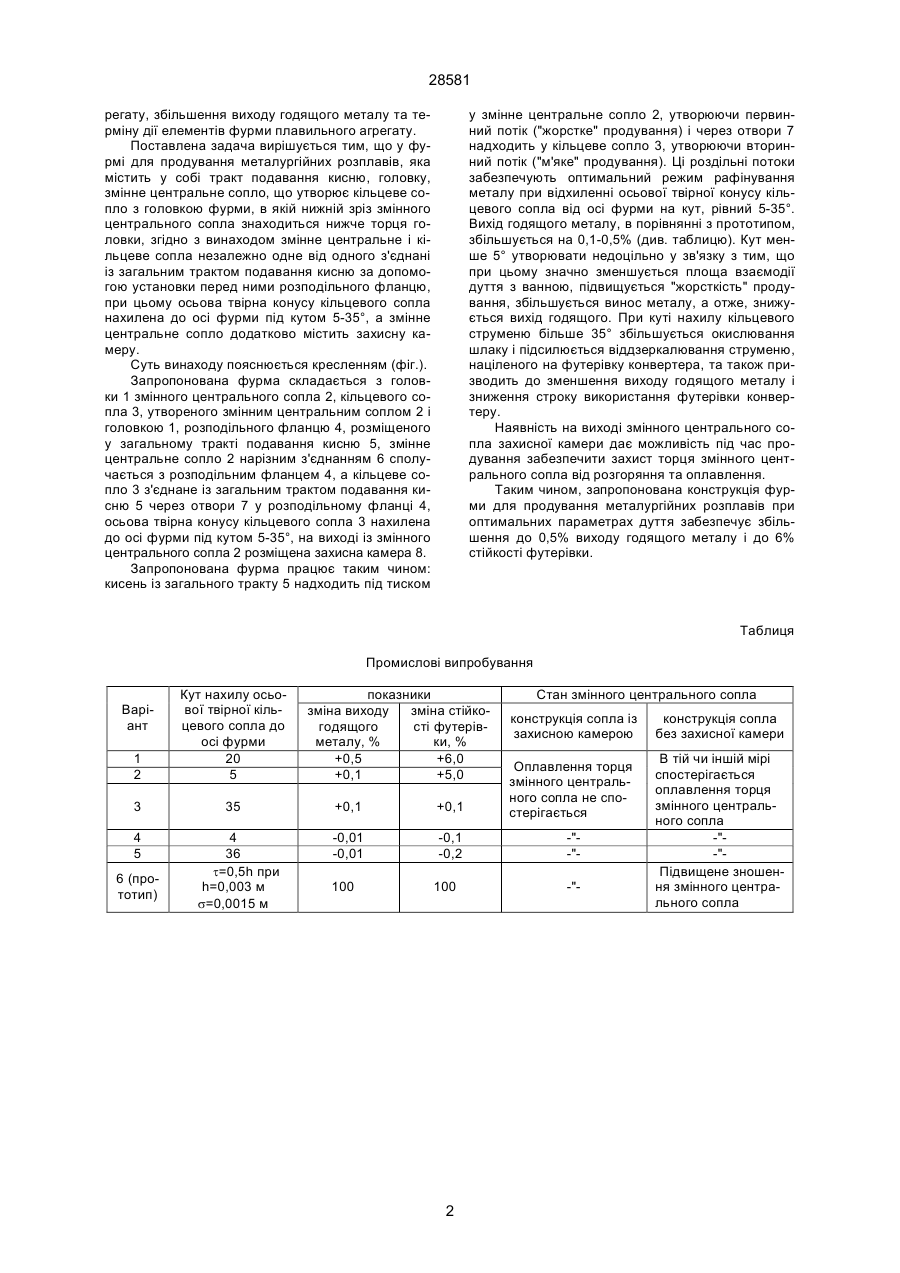

Фурма для продування металургійних розплавів, яка містить у собі тракт подавання кисню, головку, змінне центральне сопло, що утворює кільцеве сопло з головкою фурми, в якій нижній зріз змінного центрального сопла знаходиться нижче торця головки, відрізняється тим, то змінне центральне і кільцеве сопла незалежно одне від одного з'єднані із загальним трактом подавання кисню за допомогою установки перед ними розподільного фланцю, при цьому осьова конусу кільцевого сопла нахилена до осі фурми під кутом 5-35°, а змінне центральне сопло додатково містить на виході захисну камеру. (19) (21) 97073552 (22) 14.11.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Махницький Віктор Олександрович, Литвинов Леонід Федорович, Бродський Сергій Сергійович, Оробцев Юрій Вікторович, Димченко Євген Миколайович, Черненков Сергій Павлович, Брагінець Юрій Федорович, Єрмоленко Ганна Володимирівна, Авер'янов Олексій Венедиктович, Несвіт Володимир Васильович, Харахулах Василь Сергійович (73) Махницький Віктор Олександрович 28581 регату, збільшення виходу годящого металу та терміну дії елементів фурми плавильного агрегату. Поставлена задача вирішується тим, що у фурмі для продування металургійних розплавів, яка містить у собі тракт подавання кисню, головку, змінне центральне сопло, що утворює кільцеве сопло з головкою фурми, в якій нижній зріз змінного центрального сопла знаходиться нижче торця головки, згідно з винаходом змінне центральне і кільцеве сопла незалежно одне від одного з'єднані із загальним трактом подавання кисню за допомогою установки перед ними розподільного фланцю, при цьому осьова твірна конусу кільцевого сопла нахилена до осі фурми під кутом 5-35°, а змінне центральне сопло додатково містить захисну камеру. Суть винаходу пояснюється кресленням (фіг.). Запропонована фурма складається з головки 1 змінного центрального сопла 2, кільцевого сопла 3, утвореного змінним центральним соплом 2 і головкою 1, розподільного фланцю 4, розміщеного у загальному тракті подавання кисню 5, змінне центральне сопло 2 нарізним з'єднанням 6 сполучається з розподільним фланцем 4, а кільцеве сопло 3 з'єднане із загальним трактом подавання кисню 5 через отвори 7 у розподільному фланці 4, осьова твірна конусу кільцевого сопла 3 нахилена до осі фурми під кутом 5-35°, на виході із змінного центрального coпла 2 розміщена захисна камера 8. Запропонована фурма працює таким чином: кисень із загального тракту 5 надходить під тиском у змінне центральне сопло 2, утворюючи первинний потік ("жорстке" продування) і через отвори 7 надходить у кільцеве сопло 3, утворюючи вторинний потік ("м'яке" продування). Ці роздільні потоки забезпечують оптимальний режим рафінування металу при відхиленні осьової твірної конусу кільцевого сопла від осі фурми на кут, рівний 5-35°. Вихід годящого металу, в порівнянні з прототипом, збільшується на 0,1-0,5% (див. таблицю). Кут менше 5° утворювати недоцільно у зв'язку з тим, що при цьому значно зменшується площа взаємодії дуття з ванною, підвищується "жорсткість" продування, збільшується винос металу, а отже, знижується вихід годящого. При куті нахилу кільцевого струменю більше 35° збільшується окислювання шлаку і підсилюється віддзеркалювання струменю, націленого на футерівку конвертера, та також призводить до зменшення виходу годящого металу і зниження строку використання футерівки конвертеру. Наявність на виході змінного центрального сопла захисної камери дає можливість під час продування забезпечити захист торця змінного центрального сопла від розгоряння та оплавлення. Таким чином, запропонована конструкція фурми для продування металургійних розплавів при оптимальних параметрах дуття забезпечує збільшення до 0,5% виходу годящого металу і до 6% стійкості футерівки. Таблиця Промислові випробування 1 2 Кут нахилу осьової твірної кільцевого сопла до осі фурми 20 5 3 35 Варіант 4 5 6 (прототип) 4 36 t=0,5h при h=0,003 м s=0,0015 м показники зміна виходу зміна стійкогодящого сті футерівметалу, % ки, % +0,5 +6,0 +0,1 +5,0 +0,1 +0,1 -0,01 -0,01 -0,1 -0,2 100 100 2 Стан змінного центрального сопла конструкція сопла із захисною камерою Оплавлення торця змінного центрального сопла не спостерігається -"-"-" конструкція сопла без захисної камери В тій чи іншій мірі спостерігається оплавлення торця змінного центрального сопла -"-"Підвищенe зношення змінного центрального сопла 28581 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
