Пристрій для установки електродів

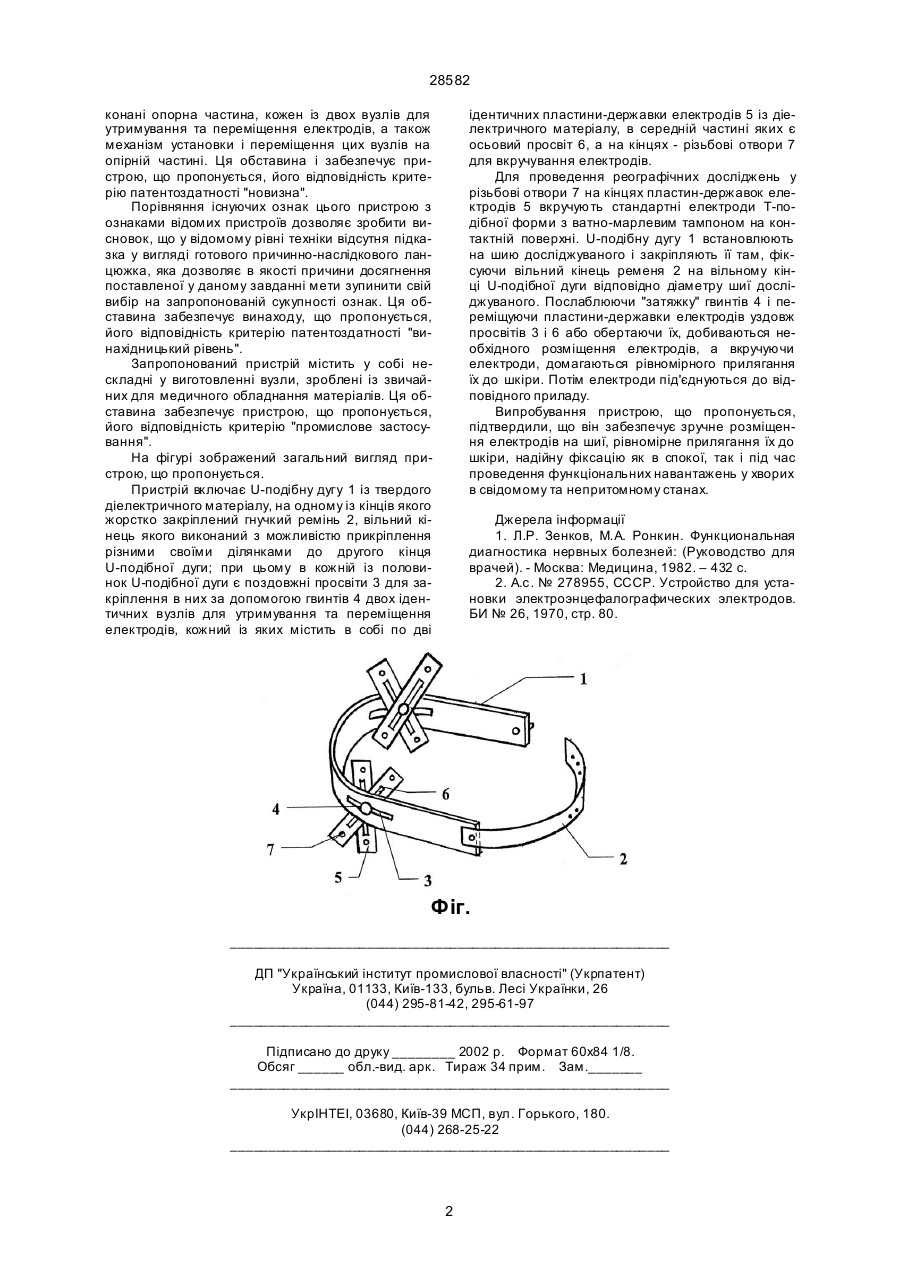

Пристрій для установки електродів, що складається з опорної частини із твердого діелектричного матеріалу і закріпленого на ній вузла для утримування та переміщення електродів, який відрізняється тим, що опорна частина зроблена у вигляді U-подібної дуги, на одному із кінців якої жорстко закріплений гнучкий ремінь, вільний кінець якого виконаний з можливістю прикріплення 28582 конані опорна частина, кожен із двох вузлів для утримування та переміщення електродів, а також механізм установки і переміщення цих вузлів на опірній частині. Ця обставина і забезпечує пристрою, що пропонується, його відповідність критерію патентоздатності "новизна". Порівняння існуючих ознак цього пристрою з ознаками відомих пристроїв дозволяє зробити висновок, що у відомому рівні техніки відсутня підказка у вигляді готового причинно-наслідкового ланцюжка, яка дозволяє в якості причини досягнення поставленої у даному завданні мети зупинити свій вибір на запропонованій сукупності ознак. Ця обставина забезпечує винаходу, що пропонується, його відповідність критерію патентоздатності "винахідницький рівень". Запропонований пристрій містить у собі нескладні у виготовленні вузли, зроблені із звичайних для медичного обладнання матеріалів. Ця обставина забезпечує пристрою, що пропонується, його відповідність критерію "промислове застосування". На фігурі зображений загальний вигляд пристрою, що пропонується. Пристрій включає U-подібну дугу 1 із твердого діелектричного матеріалу, на одному із кінців якого жорстко закріплений гнучкий ремінь 2, вільний кінець якого виконаний з можливістю прикріплення різними своїми ділянками до другого кінця U-подібної дуги; при цьому в кожній із половинок U-подібної дуги є поздовжні просвіти 3 для закріплення в них за допомогою гвинтів 4 двох ідентичних вузлів для утримування та переміщення електродів, кожний із яких містить в собі по дві ідентичних пластини-державки електродів 5 із діелектричного матеріалу, в середній частині яких є осьовий просвіт 6, а на кінцях - різьбові отвори 7 для вкручування електродів. Для проведення реографічних досліджень у різьбові отвори 7 на кінцях пластин-державок електродів 5 вкручують стандартні електроди Т-подібної форми з ватно-марлевим тампоном на контактній поверхні. U-подібну дугу 1 встановлюють на шию досліджуваного і закріпляють її там, фіксуючи вільний кінець ременя 2 на вільному кінці U-подібної дуги відповідно діаметру шиї досліджуваного. Послаблюючи "затяжку" гвинтів 4 і переміщуючи пластини-державки електродів уздовж просвітів 3 і 6 або обертаючи їх, добиваються необхідного розміщення електродів, а вкручуючи електроди, домагаються рівномірного прилягання їх до шкіри. Потім електроди під'єднуються до відповідного приладу. Випробування пристрою, що пропонується, підтвердили, що він забезпечує зручне розміщення електродів на шиї, рівномірне прилягання їх до шкіри, надійну фіксацію як в спокої, так і під час проведення функціональних навантажень у хворих в свідомому та непритомному станах. Джерела інформації 1. Л.Р. Зенков, М.А. Ронкин. Функциональная диагностика нервных болезней: (Руководство для врачей). - Москва: Медицина, 1982. – 432 с. 2. А.с. № 278955, СССР. Устройство для установки электроэнцефалографических электродов. БИ № 26, 1970, стр. 80. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
