Башта для розміщення обладнання операторів мобільного зв’язку

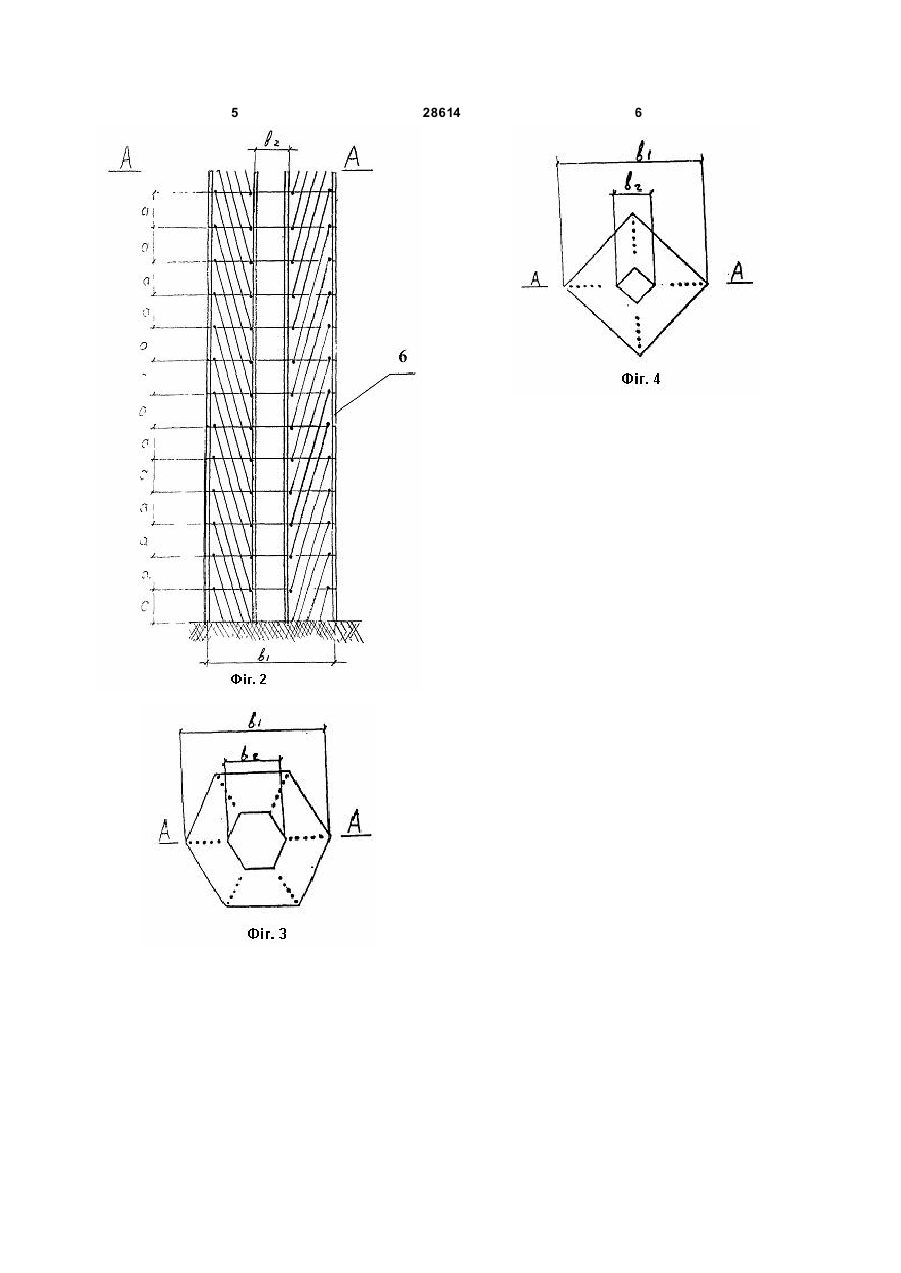

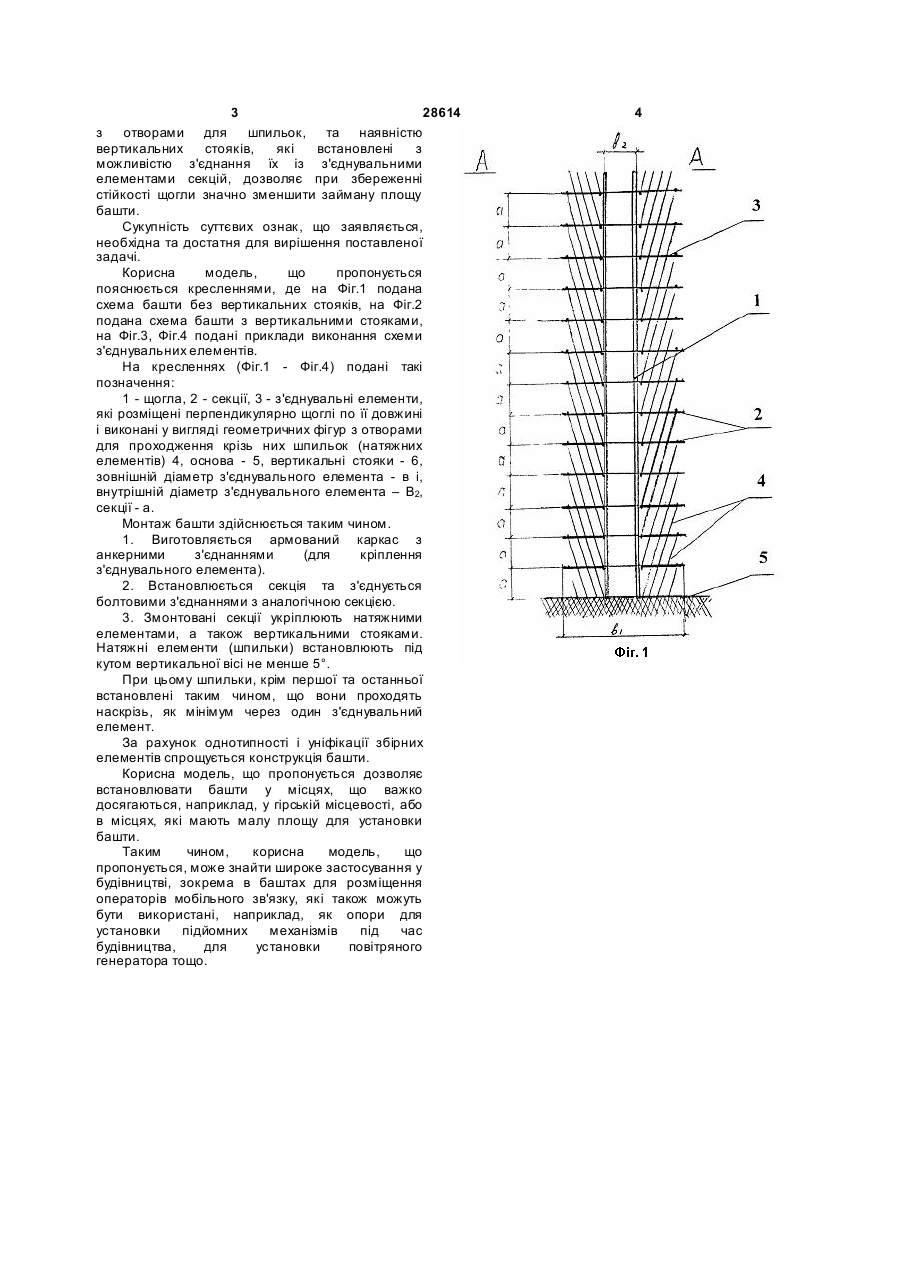

1. Башта для розміщення обладнання операторів мобільного зв'язку, яка містить щоглу, що складається з секцій, з'єднаних між собою з'єднувальними елементами, та закріплену натяжними елементами до основи, яка відрізняє ться тим, що секції додатково з'єднані 3 28614 з отворами для шпильок, та наявністю вертикальних стояків, які встановлені з можливістю з'єднання їх із з'єднувальними елементами секцій, дозволяє при збереженні стійкості щогли значно зменшити займану площу башти. Сукупність суттєвих ознак, що заявляється, необхідна та достатня для вирішення поставленої задачі. Корисна модель, що пропонується пояснюється кресленнями, де на Фіг.1 подана схема башти без вертикальних стояків, на Фіг.2 подана схема башти з вертикальними стояками, на Фіг.3, Фіг.4 подані приклади виконання схеми з'єднувальних елементів. На кресленнях (Фіг.1 - Фіг.4) подані такі позначення: 1 - щогла, 2 - секції, 3 - з'єднувальні елементи, які розміщені перпендикулярно щоглі по її довжині і виконані у вигляді геометричних фігур з отворами для проходження крізь них шпильок (натяжних елементів) 4, основа - 5, вертикальні стояки - 6, зовнішній діаметр з'єднувального елемента - в і, внутрішній діаметр з'єднувального елемента – В2, секції - а. Монтаж башти здійснюється таким чином. 1. Виготовляється армований каркас з анкерними з'єднаннями (для кріплення з'єднувального елемента). 2. Встановлюється секція та з'єднується болтовими з'єднаннями з аналогічною секцією. 3. Змонтовані секції укріплюють натяжними елементами, а також вертикальними стояками. Натяжні елементи (шпильки) встановлюють під кутом вертикальної вісі не менше 5°. При цьому шпильки, крім першої та останньої встановлені таким чином, що вони проходять наскрізь, як мінімум через один з'єднувальний елемент. За рахунок однотипності і уніфікації збірних елементів спрощується конструкція башти. Корисна модель, що пропонується дозволяє встановлювати башти у місцях, що важко досягаються, наприклад, у гірській місцевості, або в місцях, які мають малу площу для установки башти. Таким чином, корисна модель, що пропонується, може знайти широке застосування у будівництві, зокрема в баштах для розміщення операторів мобільного зв'язку, які також можуть бути використані, наприклад, як опори для установки підйомних механізмів під час будівництва, для установки повітряного генератора тощо. 4 5 28614 6
