Башта для промивки мінеральної сировини

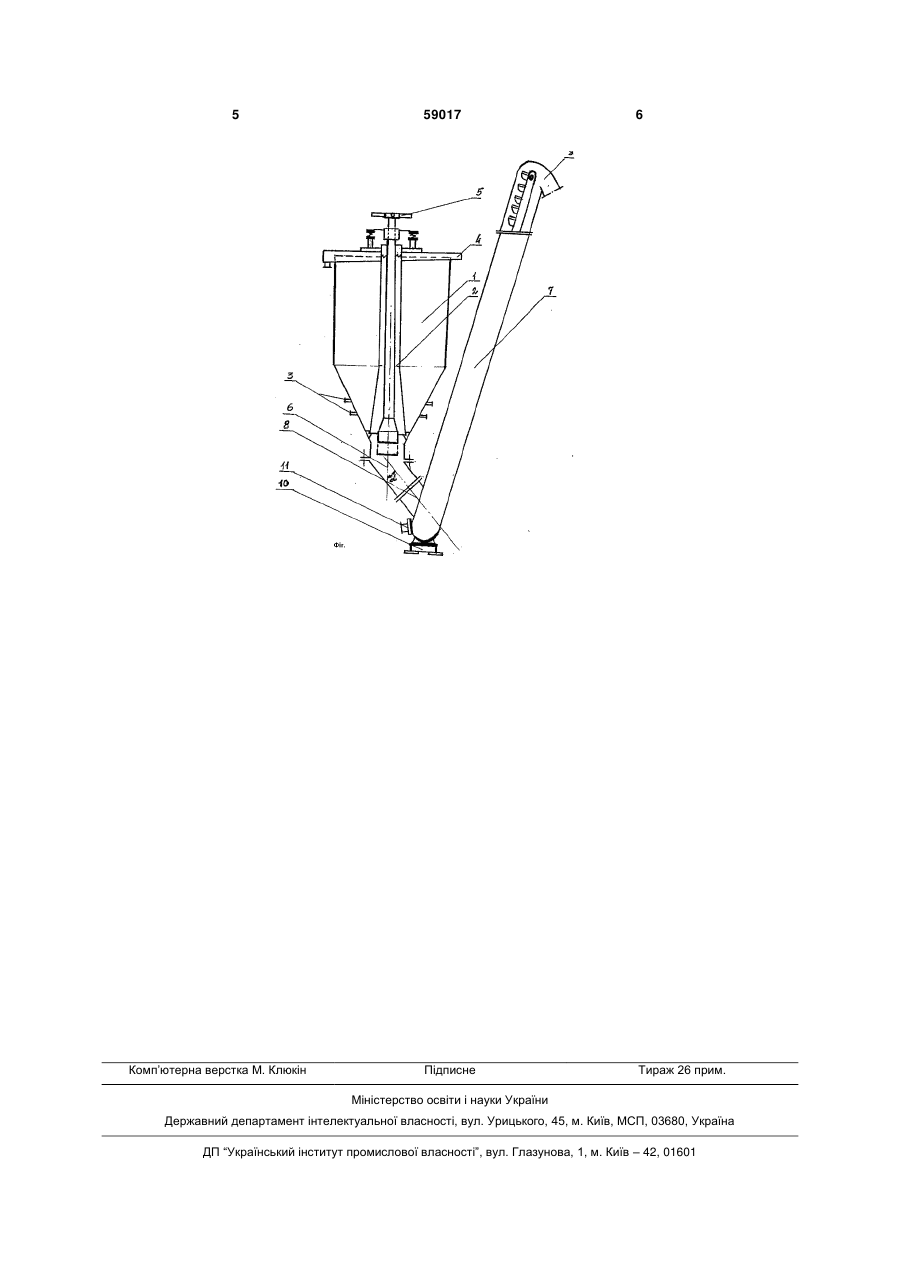

Башта для промивання мінеральної сировини, що включає циліндро-конічний резервуар, обсадну трубу, водоповітряні сопла, зливний жолоб, вібропривід із запірним пристроєм і діафрагмою, розвантажувальну камеру, аварійний шлюз, розвантажувальний пристрій, яка відрізняється тим, що розвантажувальний пристрій включає елеватор з завантажувальною камерою, яка з'єднана з розвантажувальною камерою башти і установлена під кутом  в межах 30°-60° відносно центральної осі резервуара. (19) (21) 2002129776 (22) 06.12.2002 (24) 15.06.2006 (46) 15.06.2006, Бюл. №6, 2006р. (72) Малецький Микола Олександрович (73) Національний гірничий університет (56) UA 48366 A, 15.08.2002 SU 1445789 A1, 23.12.1988 SU 1695982 A1, 07.12.1991 SU 1452583 A1, 23.01.1989 SU 1319902 A1, 30.06.1987 GB 1397657, 18.06.1975 EP 0202475 A2, 26.11.1986 3 59017 4 Промивочна башта вищезгаданої конструкції №1086594 от 15.12.1983p.]. включає циліндрично-конічний резервуар. По осі Недоліки вище приведеної конструкції башти: резервуара встановлена обсадна труба, усередині нестабільна продуктивність аерліфта по щільякої знаходиться підйомна труба центрального ності пульпи (твердому), що дестабілізує і знижує аерліфта. В конічній частині резервуара встановефективність наступних технологічних процесів; лені сопла, через які в резервуар подається стисчасті забивки аерліфта кусками руди т.з. "кринуте повітря і вода. В верхній циліндричній частині тичних розмірів", що супроводжується падінням по периметру резервуару встановлений зливний продуктивності процесу промивки; жолоб. В нижній частині резервуар забезпечений зашламовка редуктора аерліфта і труднощі в аварійним шлюзом. оптимізації співвідношення глибини занурювання Відома конструкція промивочної башти висвітдо висоти підйому, що супроводжується значними лена в літературі [див. Троїцький В.В. "Промивка і перевитратами стислого повітря і витратами робообезшламування корисних копалень" М.: Недра, чого часу (потужності). 1988, с.190-196]. В основу винаходу поставлена задача удоскоПроцес промивки в башті здійснюється в такій налення конструкції "Башта для промивки мінерапослідовності. Подріблена руда заданої крупності льної сировини" шляхом елеваторної вигрузки загружається зверху в резервуар, утворюючи шар митої руди із башти, що забезпечує стабілізацію руди. Одночасно знизу через сопла подається процесу промивки руди (технологічного процесу) і через шар руди стиснуте повітря і вода заданих за рахунок цього досягається підвищення якіснопараметрів. Водо-повітряна суміш проходить чекількісних показників збагачення. рез шар руди і диспергірує (розмиває) глиняну На Фіг. приведено загальний вигляд "Промискладову руди, вивільняє, таким чином, марганцевочної башти для промивки мінеральної сировиві конкреції. В даному разі вода і повітря з'являни". ються основними агентами (інтенсифікаторами) Промивочна башта для промивки мінеральної процесу промивки руди. Диспергірована (розмита), сировини включає: циліндро-конічний резервуар таким чином, глина (шлам) виводиться із резерву(1), обсадну трубу (2), водо-повітряні сопла (3), ара через зливний жолоб, розташований по перизливний жолоб (4), вібропривід із запорним приметру верхньої частини резервуару. Мита руда строєм і діафрагмою (5), розгрузочну камеру (6), (марганцеві конкреції) самопливом, через розванелеватор (7), загрузочну камеру (8), розгрузочну тажуючу щілину між конічною частиною резервуатечку (9), опорну раму (10), аварійний шлюз (11). ра і обсадною трубою надходить в забірний приЗ'єднання розгрузочної камери башти із загрустрій аерліфта і розвантажується із резервуару в зочною камерою елеватора виконано під кутом α в деаераційну камеру. Недоліки такої конструкції межах 30-60° відносно центральної осі резервуапромивочної башти: ра. самопливна (неупорядкована, нерегульована) Промивочна башта працює таким чином: руда загрузка митої руди в аерліфт; зверху завантажується в резервуар (1), де формунеобгрунтоване завищені питомі витрати стиється шар руди, який не перевищує 2/3 висоти снутого повітря на роботу аерліфта; резервуару. Знизу через водо-повітряні сопла (3), процес диспергірування глини значно триваподається вода і стиснуте повітря через сформолий в часі. ваний шар руди. Одночасно на процес промивки Найближчим аналогом передбачуваного винанакладаються віброколивання. ходу з'являється "Башта для промивки мінеральДиспергірувана в процесі промивки глина у виної сировини". гляді пульпи (шлама) вигружається із резервуара Башта для промивки мінеральної сировини через зливний жолоб (4), а промита руда - через включає циліндро-конічний резервуар, обсадну розгрузочну камеру башти (6) транспортується в трубу, водо-повітряні сопла, зливний жолоб, авазагрузочну камеру елеватора (8) і вивантажується рійний шлюз, вібропривід, забезпечений спеціальелеватором (7) із промивочної башти через розгним пристроєм із запірним елементом з діафрагрузочну течку (9). мою, зовнішній аерліфт. Таким чином, шляхом елеваторної вигрузки Конструкція "Башта для промивки мінеральної митої руди із башти досягається стабільність і висировини" описана в літературі [див. АС СССР сока ефективність процесу промивки. 5 Комп’ютерна верстка М. Клюкін 59017 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
