Водонапірна башта

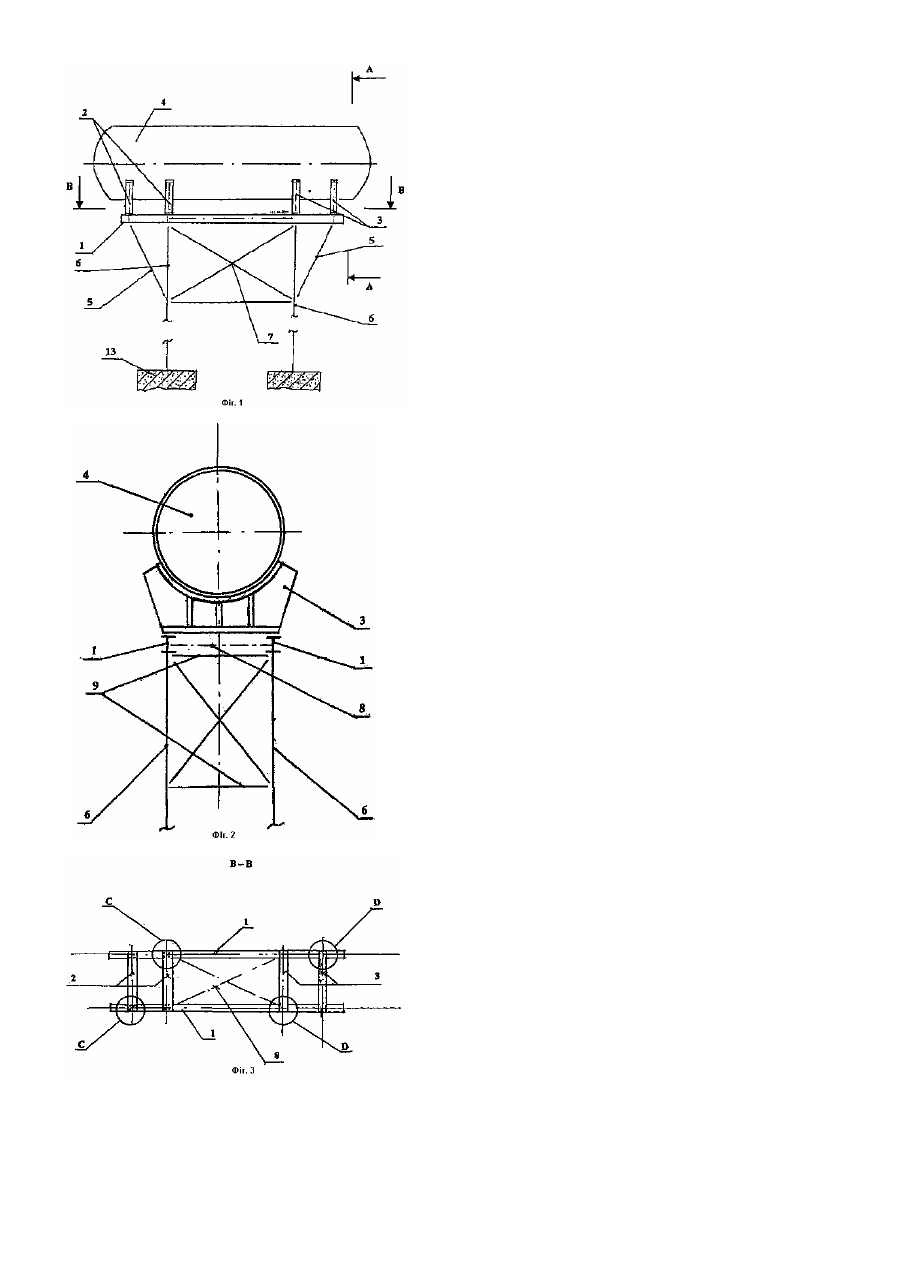

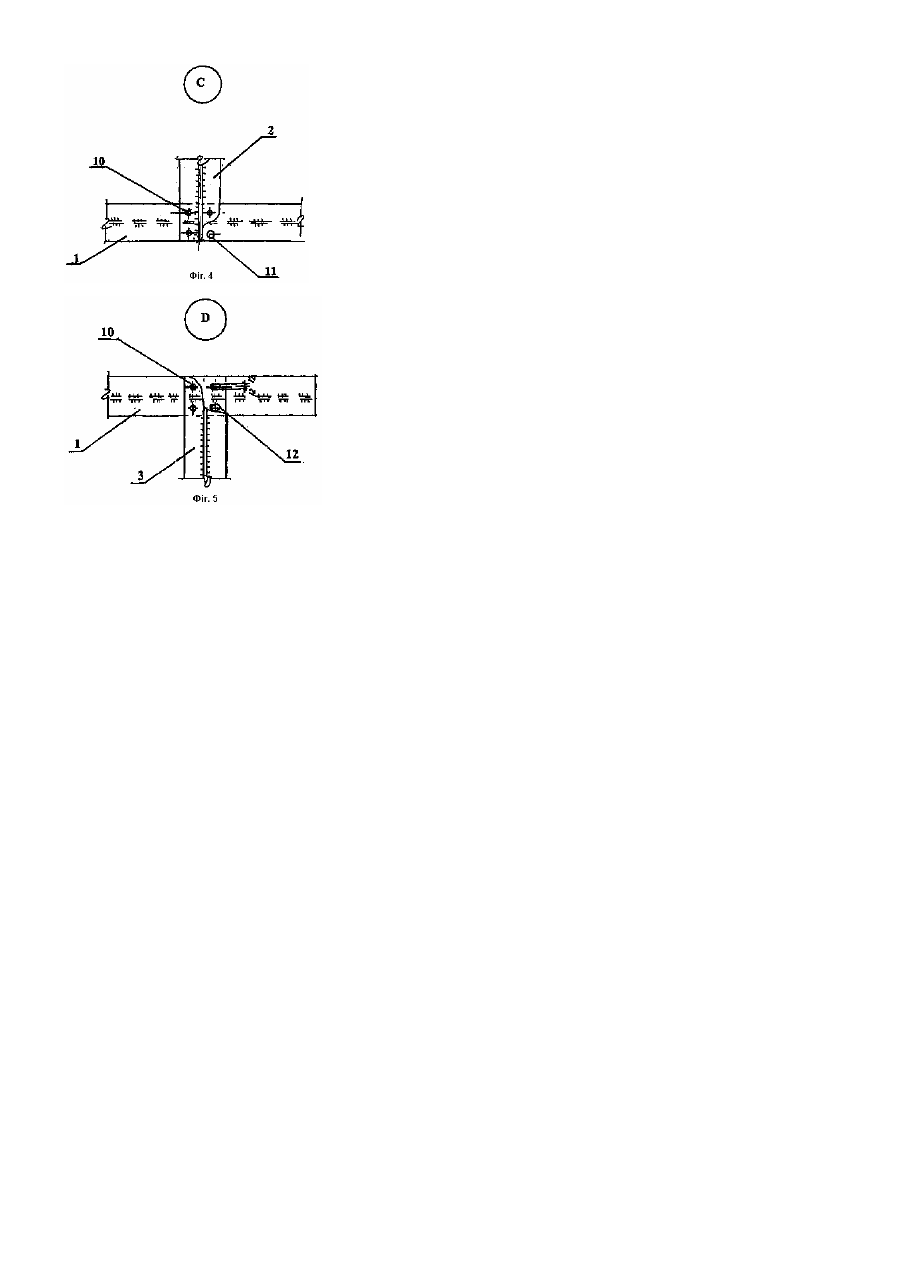

Корисна модель відноситься до баштових споруджень, зокрема, до високих водонапірних башт із резервуарами, переважно, великого об'єму з опорою різної висоти, що має жорстку конструкцію. Відома, обрана за прототип, конструкція водонапірної башти, що містить опору з встановленим на ній резервуаром (див. авторське свідоцтво колишнього СРСР №838086 від 17.06.81 p.). Недоліками такої водонапірної башти є складність її монтажу, підвищена трудомісткість виготовлення, висока матеріалоємність конструкції, велика парусність. Поставлена задача полягає в спрощенні монтажу водонапірної башти, зниженні матеріалоємності і трудомісткості виготовлення, а також у наданні здатності резервуару подовжуватися без деформації опори при різних температурних умовах навколишнього середовища, а також можливості збільшення висоти опори для зміни тиску. Поставлена задача вирішується тим. що у водонапірній башті, що містить опору і встановлений на ній резервуар, опора виконана у вигляді двох подовжніх двотаврових балок, на які опирається резервуар на опору через не менш дві пари сідел. причому одна пара сідел жорстко закріплена на подовжніх двотаврови х балках, а друга пара сідел закріплена на подовжніх двотаврових балках з можливістю подовжнього переміщення, для чого в нижній частині опори сідла виконані з не менш однією парою подовжніх пазів. Крім того, опорні балки під крайніми сідлами обперті на підкоси, жорстко з'єднуючі плоскі двогілкові опори з двотавровими балками. Таким чином, нова сукупність ознак забезпечує досягнення нового технічного результату - спрощення монтажу водонапірної башти, зниження матеріалоємності і трудомісткості виготовлення, а також надання здатності резервуару подовжуватися без деформації опори при різних температурних умовах навколишнього середовища, а також можливість збільшення висоти опори для зміни тиску. Суть корисної моделі пояснюється наступними кресленнями. Фіг. 1 Загальний вид водонапірної башти. Фіг. 2 Розріз А - А водонапірної башти по фіг.1. Фіг. З Розріз В - В водонапірної башти по фіг.1. Фіг. 4 Вузол С нерухомої опори водонапірної башти по фіг.3. Фіг. 5 Вузол D ковзної опори водонапірної башти по фіг.3. Водонапірна башта складається з несучих опорних двотаврових балок 1, нерухомих сідел 2, що сковзають сідел 3, резервуара 4, підкосів несучих опорних балок 5, плоских двогілкових опор 6, вертикальних хрестови х зв'язків 7, горизонтальних хрестових зв'язків 8, горизонтальних зв'язків 9, болтових з'єднань 10. круглих отворів 11, овальних отворів 12, фундаменту під просторову опору ємності 13. У фундаменті 13 закріплені плоскі двогілкові опори 6. Плоскі двогілкові опори 6 об'єднані в просторову конструкцію за допомогою вертикальних хрестови х зв'язків 7 і горизонтальних зв'язків 9, що виконують роль відповідно вертикальних і горизонтальних діафрагм твердості. На верхню частину просторової опори спирається, передаючи навантаження від ємності 4 через нерухомі сідла 2 і ковзні сідла 3, жорстка рамна конструкція, що складається з двотаврових балок 1 і горизонтальних хрестови х зв'язків 8. До несучих опорних двотаврових балок 1 прикріплені за допомогою болтових з'єднань 10 і круглих отворів 11 - нерухомі сідла 2, а за допомогою болтових з'єднань і овальних отворів 12 - ковзні сідла 3. Рухливість ковзних сідел 3 досягається за рахунок наявності овальних отворів 12 у несучих опорних двотаврових балках 1. Рухливість сідел 3 дає можливість резервуару 4 подовжуватися без деформації опори при різних температурних умовах навколишнього середовища. Для значного зменшення розмірів опори використана система підкосів 5, що передають навантаження від крайніх сідел 2 і 3 на опору 1 у її верхній панелі. Підкоси 5 жорстко з'єднані з плоскими двогілковими опорами 6 у нижній частині і з двотавровими балками 1 у вер хній частині. У верхній частині нерухомих опор 2 і ковзних опор 3 закріплений резервуар 4. Наповнення резервуара водою і її витратою виробляється звичайним способом.
