Пристрій для регенерації сітчастого фільтра

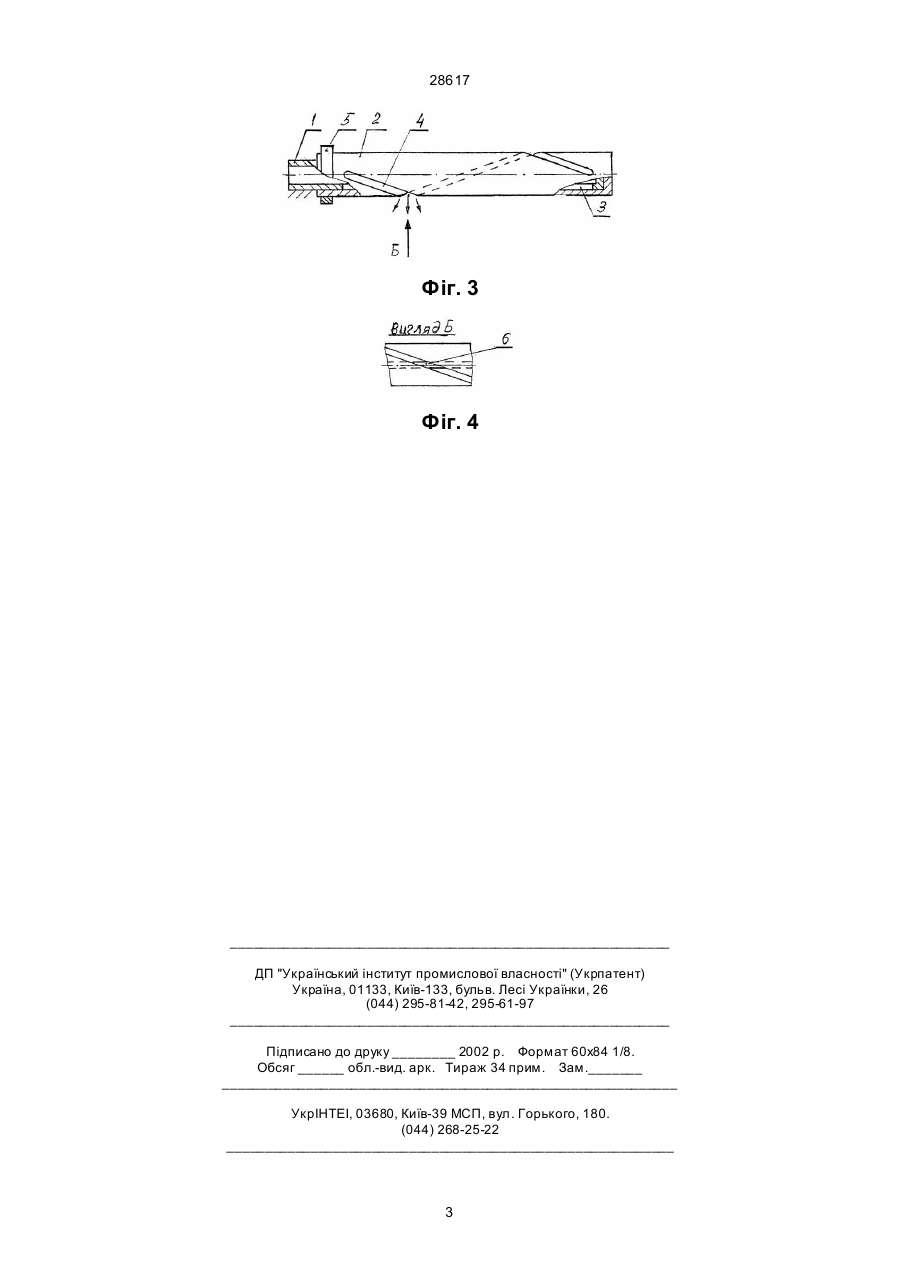

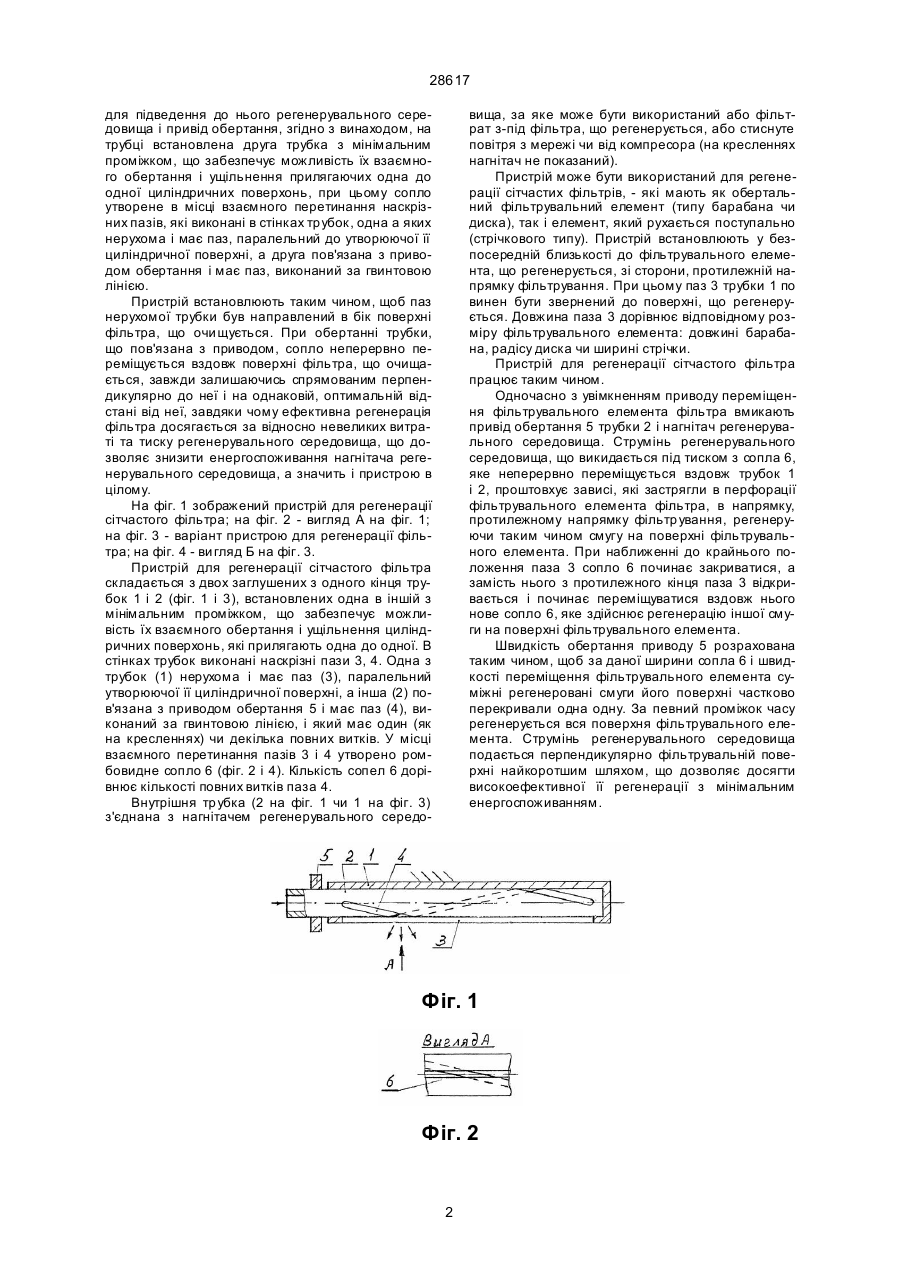

Пристрій для регенерації сітчастого фільтра, який містить у собі сопло з трубкою для підведен 28617 для підведення до нього регенерувального середовища і привід обертання, згідно з винаходом, на трубці встановлена друга трубка з мінімальним проміжком, що забезпечує можливість їх взаємного обертання і ущільнення прилягаючих одна до одної циліндричних поверхонь, при цьому сопло утворене в місці взаємного перетинання наскрізних пазів, які виконані в стінках трубок, одна а яких нерухома і має паз, паралельний до утворюючої її циліндричної поверхні, а друга пов'язана з приводом обертання і має паз, виконаний за гвинтовою лінією. Пристрій встановлюють таким чином, щоб паз нерухомої трубки був направлений в бік поверхні фільтра, що очи щується. При обертанні трубки, що пов'язана з приводом, сопло неперервно переміщується вздовж поверхні фільтра, що очищається, завжди залишаючись спрямованим перпендикулярно до неї і на однаковій, оптимальній відстані від неї, завдяки чому ефективна регенерація фільтра досягається за відносно невеликих витраті та тиску регенерувального середовища, що дозволяє знизити енергоспоживання нагнітача регенерувального середовища, а значить і пристрою в цілому. На фіг. 1 зображений пристрій для регенерації сітчастого фільтра; на фіг. 2 - вигляд А на фіг. 1; на фіг. 3 - варіант пристрою для регенерації фільтра; на фіг. 4 - ви гляд Б на фіг. 3. Пристрій для регенерації сітчастого фільтра складається з двох заглушених з одного кінця трубок 1 і 2 (фіг. 1 і 3), встановлених одна в іншій з мінімальним проміжком, що забезпечує можливість їх взаємного обертання і ущільнення циліндричних поверхонь, які прилягають одна до одної. В стінках трубок виконані наскрізні пази 3, 4. Одна з трубок (1) нерухома і має паз (3), паралельний утворюючої її циліндричної поверхні, а інша (2) пов'язана з приводом обертання 5 і має паз (4), виконаний за гвинтовою лінією, і який має один (як на кресленнях) чи декілька повних витків. У місці взаємного перетинання пазів 3 і 4 утворено ромбовидне сопло 6 (фіг. 2 і 4). Кількість сопел 6 дорівнює кількості повних витків паза 4. Внутрішня тр убка (2 на фіг. 1 чи 1 на фіг. 3) з'єднана з нагнітачем регенерувального середо вища, за яке може бути використаний або фільтрат з-під фільтра, що регенерується, або стиснуте повітря з мережі чи від компресора (на кресленнях нагнітач не показаний). Пристрій може бути використаний для регенерації сітчастих фільтрів, - які мають як обертальний фільтрувальний елемент (типу барабана чи диска), так і елемент, який рухається поступально (стрічкового типу). Пристрій встановлюють у безпосередній близькості до фільтрувального елемента, що регенерується, зі сторони, протилежній напрямку фільтрування. При цьому паз 3 трубки 1 по винен бути звернений до поверхні, що регенерується. Довжина паза 3 дорівнює відповідному розміру фільтрувального елемента: довжині барабана, радісу диска чи ширині стрічки. Пристрій для регенерації сітчастого фільтра працює таким чином. Одночасно з увімкненням приводу переміщення фільтрувального елемента фільтра вмикають привід обертання 5 трубки 2 і нагнітач регенерувального середовища. Струмінь регенерувального середовища, що викидається під тиском з сопла 6, яке неперервно переміщується вздовж трубок 1 і 2, проштовхує зависі, які застрягли в перфорації фільтрувального елемента фільтра, в напрямку, протилежному напрямку фільтр ування, регенеруючи таким чином смугу на поверхні фільтрувального елемента. При наближенні до крайнього положення паза 3 сопло 6 починає закриватися, а замість нього з протилежного кінця паза 3 відкривається і починає переміщуватися вздовж нього нове сопло 6, яке здійснює регенерацію іншої смуги на поверхні фільтрувального елемента. Швидкість обертання приводу 5 розрахована таким чином, щоб за даної ширини сопла 6 і швидкості переміщення фільтрувального елемента суміжні регенеровані смуги його поверхні частково перекривали одна одну. За певний проміжок часу регенерується вся поверхня фільтрувального елемента. Струмінь регенерувального середовища подається перпендикулярно фільтрувальній поверхні найкоротшим шляхом, що дозволяє досягти високоефективної її регенерації з мінімальним енергоспоживанням. Фіг. 1 Фіг. 2 2 28617 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
