Дозатор рідини

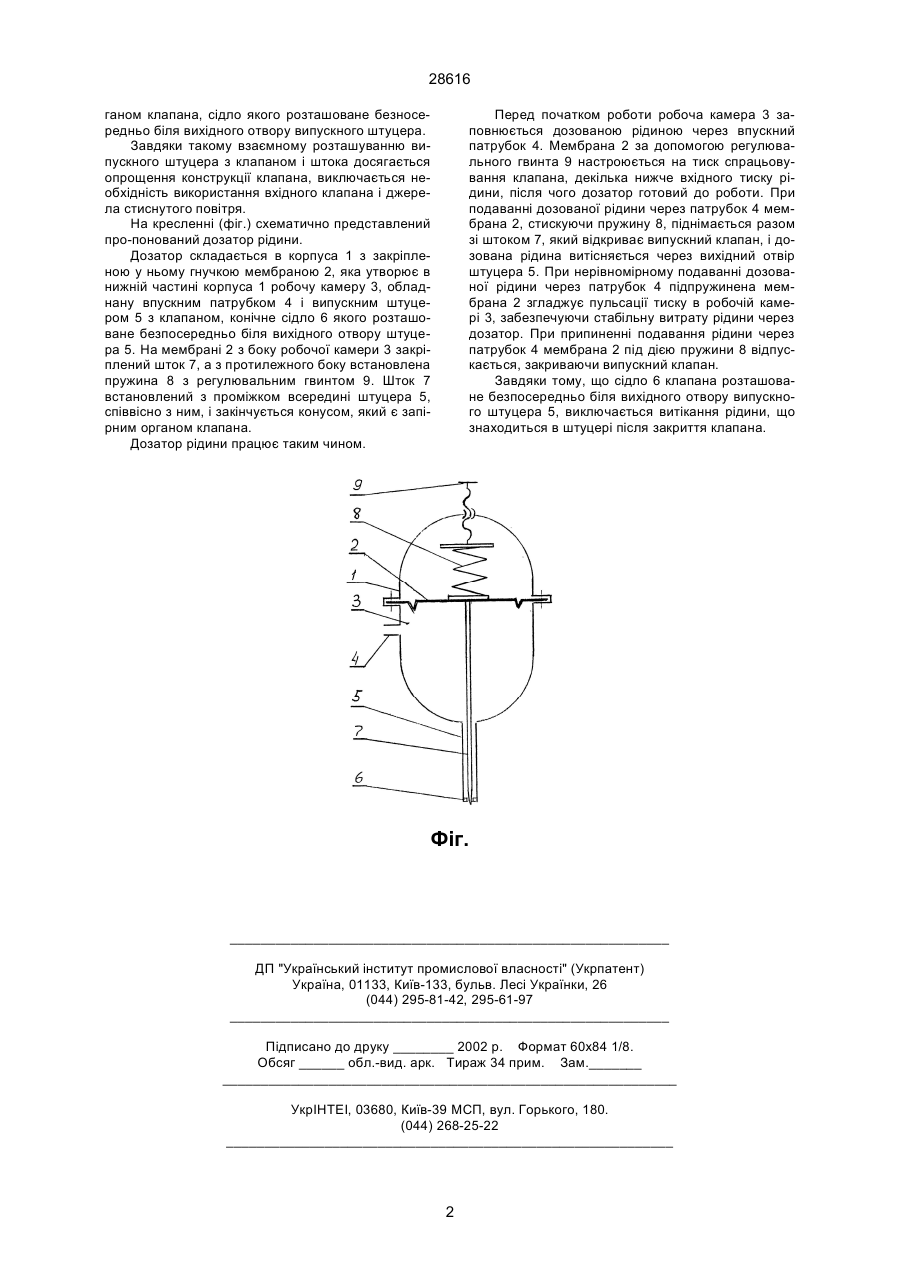

Дозатор рідини, який вміщує корпус з робочою камерою, впускний патрубок, випускний штуцер з 28616 ганом клапана, сідло якого розташоване безносередньо біля вихідного отвору випускного штуцера. Завдяки такому взаємному розташуванню випускного штуцера з клапаном і штока досягається опрощення конструкції клапана, виключається необхідність використання вхідного клапана і джерела стиснутого повітря. На кресленні (фіг.) схематично представлений про-понований дозатор рідини. Дозатор складається в корпуса 1 з закріпленою у ньому гнучкою мембраною 2, яка утворює в нижній частині корпуса 1 робочу камеру 3, обладнану впускним патрубком 4 і випускним штуцером 5 з клапаном, конічне сідло 6 якого розташоване безпосередньо біля вихідного отвору штуцера 5. На мембрані 2 з боку робочої камери 3 закріплений шток 7, а з протилежного боку встановлена пружина 8 з регулювальним гвинтом 9. Шток 7 встановлений з проміжком всередині штуцера 5, співвісно з ним, і закінчується конусом, який є запірним органом клапана. Дозатор рідини працює таким чином. Перед початком роботи робоча камера 3 заповнюється дозованою рідиною через впускний патрубок 4. Мембрана 2 за допомогою регулювального гвинта 9 настроюється на тиск спрацьовування клапана, декілька нижче вхідного тиску рідини, після чого дозатор готовий до роботи. При подаванні дозованої рідини через патрубок 4 мембрана 2, стискуючи пружину 8, піднімається разом зі штоком 7, який відкриває випускний клапан, і дозована рідина витісняється через вихідний отвір штуцера 5. При нерівномірному подаванні дозованої рідини через патрубок 4 підпружинена мембрана 2 згладжує пульсації тиску в робочій камері 3, забезпечуючи стабільну витрату рідини через дозатор. При припиненні подавання рідини через патрубок 4 мембрана 2 під дією пружини 8 відпускається, закриваючи випускний клапан. Завдяки тому, що сідло 6 клапана розташоване безпосередньо біля вихідного отвору випускного штуцера 5, виключається витікання рідини, що знаходиться в штуцері після закриття клапана. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
