Електрофільтр з жорсткою системою підвішування коронуючих електродів

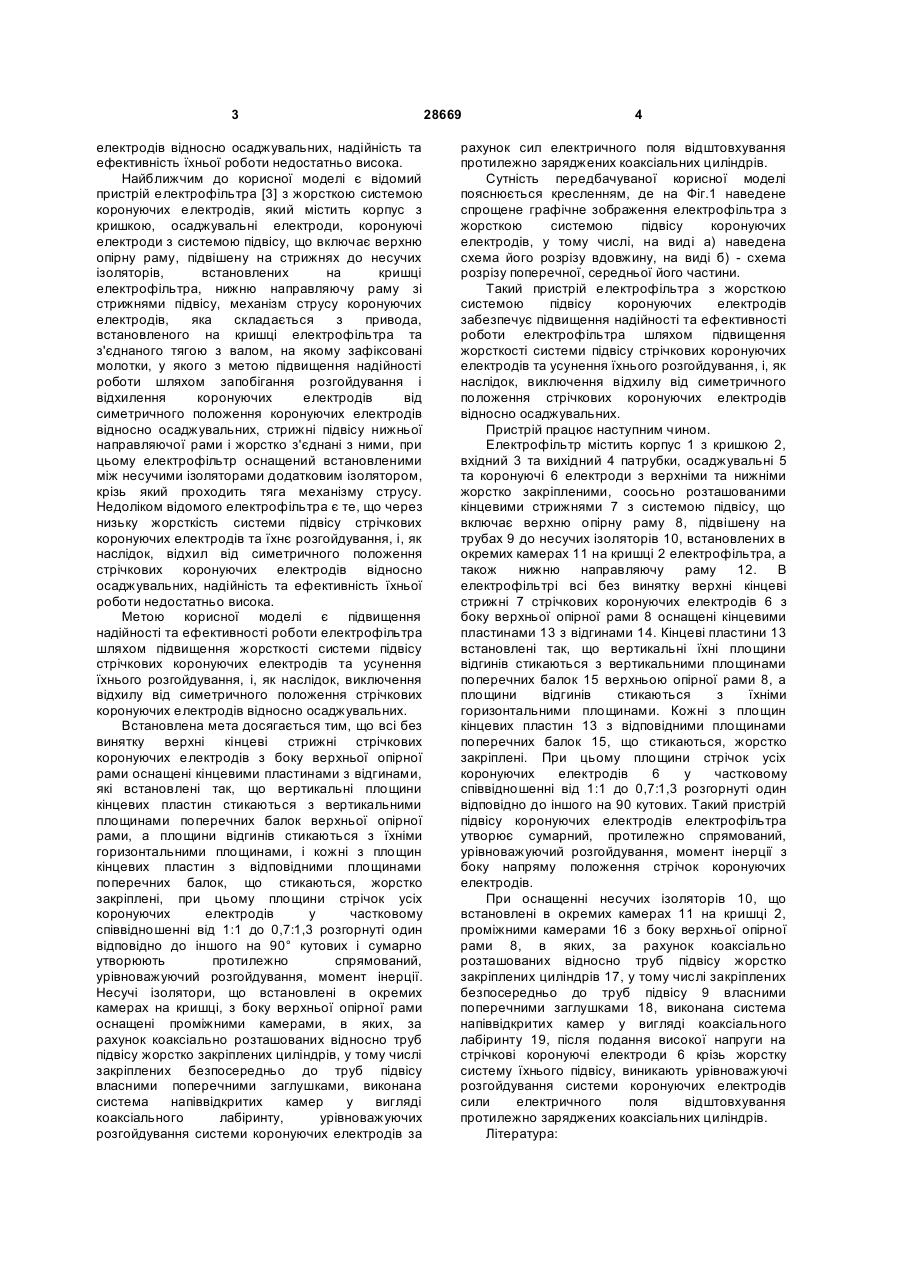

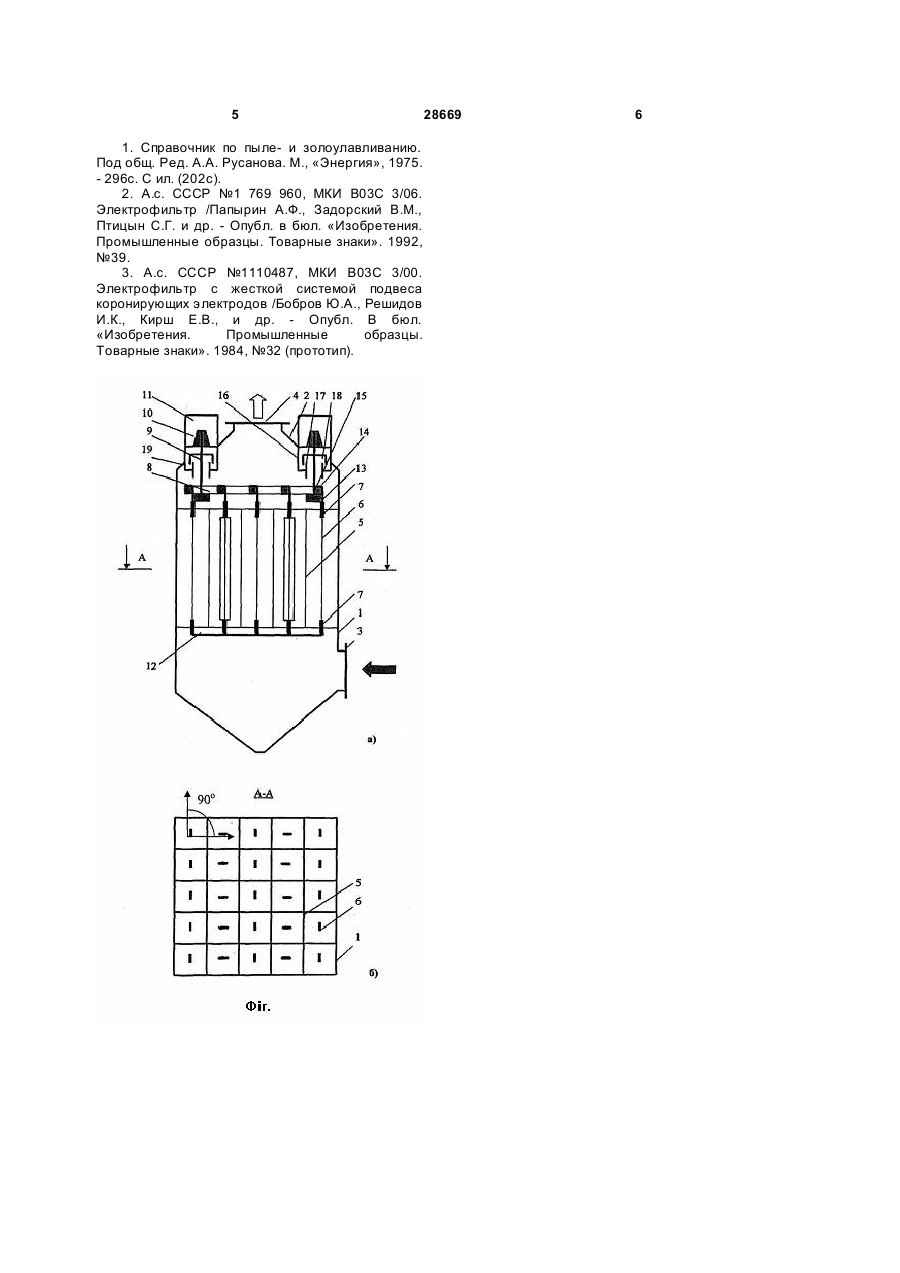

1. Електрофільтр з жорсткою системою підвішування коронуючих електродів, який містить корпус з кришкою, вхідний та вихідний патрубки, осаджувальні та коронуючі електроди з верхніми та нижніми жорстко закріпленими співвісно розташованими кінцевими стрижнями з системою підвішування, що включає верхню опорну раму, підвішену на трубах до несучих ізоляторів, встановлених в окремих камерах на кришці електрофільтра, а також нижню направляючу раму, який відрізняється тим, що всі без винятку верхні кінцеві стрижні стрічкових коронуючих електродів з боку верхньої опорної рами оснащені кінцевими пластинами з відгинами, які встановлені так, що вертикальні площини кінцевих пластин стикаються з вертикальними площинами поперечних балок верхньої опорної рами, а U 2 (19) 1 3 електродів відносно осаджувальних, надійність та ефективність їхньої роботи недостатньо висока. Найближчим до корисної моделі є відомий пристрій електрофільтра [3] з жорсткою системою коронуючих електродів, який містить корпус з кришкою, осаджувальні електроди, коронуючі електроди з системою підвісу, що включає верхню опірну раму, підвішену на стрижнях до несучих ізоляторів, встановлених на кришці електрофільтра, нижню направляючу раму зі стрижнями підвісу, механізм струсу коронуючих електродів, яка складається з привода, встановленого на кришці електрофільтра та з'єднаного тягою з валом, на якому зафіксовані молотки, у якого з метою підвищення надійності роботи шляхом запобігання розгойдування і відхилення коронуючих електродів від симетричного положення коронуючих електродів відносно осаджувальних, стрижні підвісу нижньої направляючої рами і жорстко з'єднані з ними, при цьому електрофільтр оснащений встановленими між несучими ізоляторами додатковим ізолятором, крізь який проходить тяга механізму струсу. Недоліком відомого електрофільтра є те, що через низьку жорсткість системи підвісу стрічкових коронуючих електродів та їхнє розгойдування, і, як наслідок, відхил від симетричного положення стрічкових коронуючих електродів відносно осаджувальних, надійність та ефективність їхньої роботи недостатньо висока. Метою корисної моделі є підвищення надійності та ефективності роботи електрофільтра шляхом підвищення жорсткості системи підвісу стрічкових коронуючих електродів та усунення їхнього розгойдування, і, як наслідок, виключення відхилу від симетричного положення стрічкових коронуючих електродів відносно осаджувальних. Встановлена мета досягається тим, що всі без винятку верхні кінцеві стрижні стрічкових коронуючих електродів з боку верхньої опірної рами оснащені кінцевими пластинами з відгинами, які встановлені так, що вертикальні площини кінцевих пластин стикаються з вертикальними площинами поперечних балок верхньої опірної рами, а площини відгинів стикаються з їхніми горизонтальними площинами, і кожні з площин кінцевих пластин з відповідними площинами поперечних балок, що стикаються, жорстко закріплені, при цьому площини стрічок усіх коронуючих електродів у частковому співвідношенні від 1:1 до 0,7:1,3 розгорнуті один відповідно до іншого на 90° кутових і сумарно утворюють протилежно спрямований, урівноважуючий розгойдування, момент інерції. Несучі ізолятори, що встановлені в окремих камерах на кришці, з боку верхньої опірної рами оснащені проміжними камерами, в яких, за рахунок коаксіально розташованих відносно труб підвісу жорстко закріплених циліндрів, у тому числі закріплених безпосередньо до труб підвісу власними поперечними заглушками, виконана система напіввідкритих камер у вигляді коаксіального лабіринту, урівноважуючих розгойдування системи коронуючих електродів за 28669 4 рахунок сил електричного поля відштовхування протилежно заряджених коаксіальних циліндрів. Сутність передбачуваної корисної моделі пояснюється кресленням, де на Фіг.1 наведене спрощене графічне зображення електрофільтра з жорсткою системою підвісу коронуючих електродів, у тому числі, на виді а) наведена схема його розрізу вдовжину, на виді б) - схема розрізу поперечної, середньої його частини. Такий пристрій електрофільтра з жорсткою системою підвісу коронуючих електродів забезпечує підвищення надійності та ефективності роботи електрофільтра шляхом підвищення жорсткості системи підвісу стрічкових коронуючих електродів та усунення їхнього розгойдування, і, як наслідок, виключення відхилу від симетричного положення стрічкових коронуючих електродів відносно осаджувальних. Пристрій працює наступним чином. Електрофільтр містить корпус 1 з кришкою 2, вхідний 3 та вихідний 4 патрубки, осаджувальні 5 та коронуючі 6 електроди з верхніми та нижніми жорстко закріпленими, соосьно розташованими кінцевими стрижнями 7 з системою підвісу, що включає верхню опірну раму 8, підвішену на трубах 9 до несучих ізоляторів 10, встановлених в окремих камерах 11 на кришці 2 електрофільтра, а також нижню направляючу раму 12. В електрофільтрі всі без винятку верхні кінцеві стрижні 7 стрічкових коронуючих електродів 6 з боку верхньої опірної рами 8 оснащені кінцевими пластинами 13 з відгинами 14. Кінцеві пластини 13 встановлені так, що вертикальні їхні площини відгинів стикаються з вертикальними площинами поперечних балок 15 верхньою опірної рами 8, а площини відгинів стикаються з їхніми горизонтальними площинами. Кожні з площин кінцевих пластин 13 з відповідними площинами поперечних балок 15, що стикаються, жорстко закріплені. При цьому площини стрічок усіх коронуючих електродів 6 у частковому співвідношенні від 1:1 до 0,7:1,3 розгорнуті один відповідно до іншого на 90 кутових. Такий пристрій підвісу коронуючих електродів електрофільтра утворює сумарний, протилежно спрямований, урівноважуючий розгойдування, момент інерції з боку напряму положення стрічок коронуючих електродів. При оснащенні несучих ізоляторів 10, що встановлені в окремих камерах 11 на кришці 2, проміжними камерами 16 з боку верхньої опірної рами 8, в яких, за рахунок коаксіально розташованих відносно труб підвісу жорстко закріплених циліндрів 17, у тому числі закріплених безпосередньо до труб підвісу 9 власними поперечними заглушками 18, виконана система напіввідкритих камер у вигляді коаксіального лабіринту 19, після подання високої напруги на стрічкові коронуючі електроди 6 крізь жорстку систему їхнього підвісу, виникають урівноважуючі розгойдування системи коронуючих електродів сили електричного поля відштовхування протилежно заряджених коаксіальних циліндрів. Література: 5 1. Справочник по пыле- и золоулавливанию. Под общ. Ред. А.А. Русанова. М., «Энергия», 1975. - 296с. С ил. (202с). 2. А.с. СССР №1 769 960, МКИ В03С 3/06. Электрофильтр /Папырин А.Ф., Задорский В.М., Птицын С.Г. и др. - Опубл. в бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1992, №39. 3. А.с. СССР №1110487, МКИ В03С 3/00. Электрофильтр с жесткой системой подвеса коронирующих электродов /Бобров Ю.А., Решидов И.К., Кирш Е.В., и др. - Опубл. В бюл. «Изобретения. Промышленные образцы. Товарные знаки». 1984, №32 (прототип). 28669 6
