Елемент стрічково-голчастого коронуючого електрода

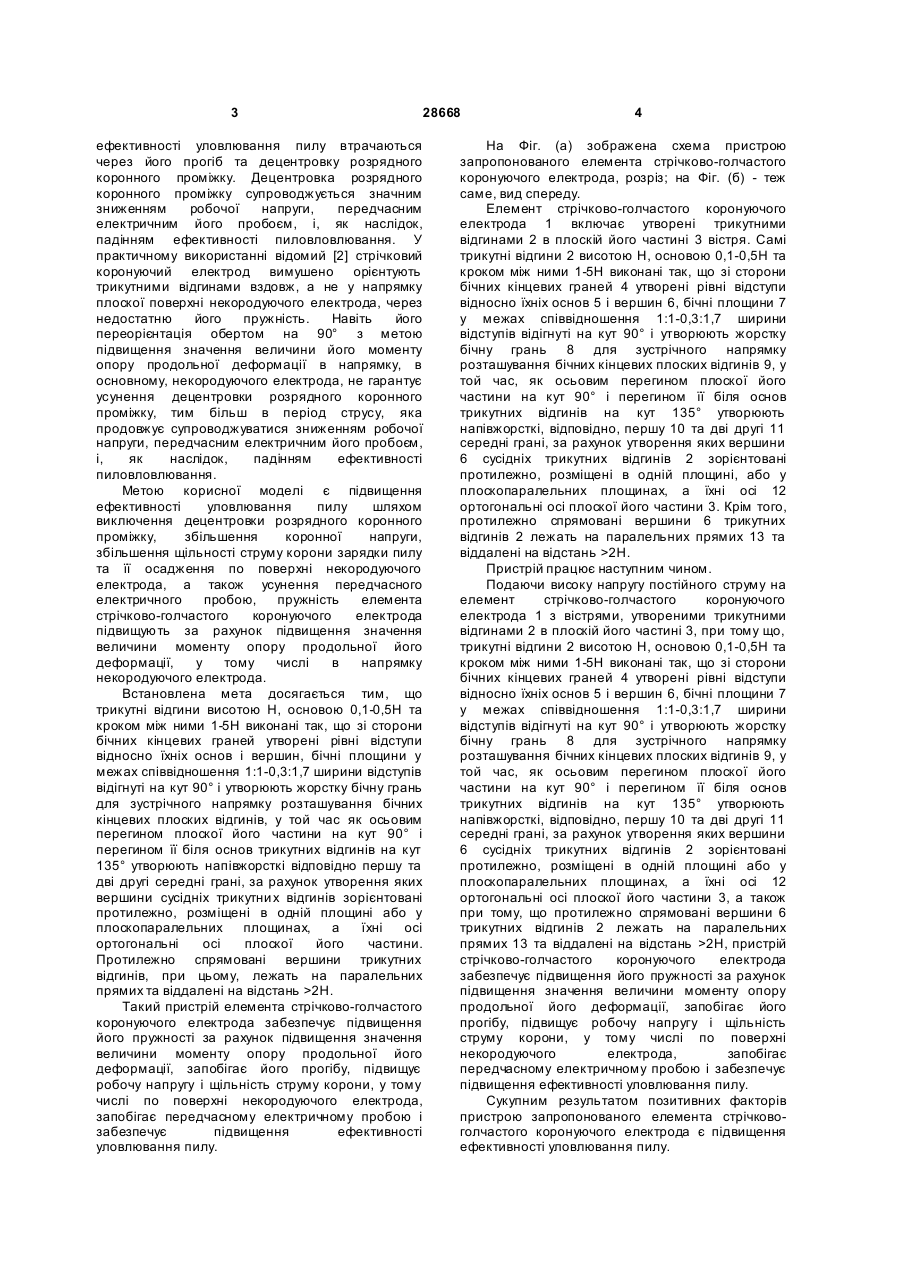

1. Елемент стрічково-голчастого коронуючого електрода, що містить вістря, утворені трикутними відгинами в плоскій його частині, який відрізняє ться тим, що трикутні відгини висотою Н, основою 0,1-0,5Н та кроком між ними 1-5Н виконані так, що зі сторони бічних кінцевих граней утворені рівні відступи відносно їхніх основ і вершин, бічні площини у межах співвідношення 3 28668 ефективності уловлювання пилу втрачаються через його прогіб та децентровку розрядного коронного проміжку. Децентровка розрядного коронного проміжку супроводжується значним зниженням робочої напруги, передчасним електричним його пробоєм, і, як наслідок, падінням ефективності пиловловлювання. У практичному використанні відомий [2] стрічковий коронуючий електрод вимушено орієнтують трикутними відгинами вздовж, а не у напрямку плоскої поверхні некородуючого електрода, через недостатню його пружність. Навіть його переорієнтація обертом на 90° з метою підвищення значення величини його моменту опору продольної деформації в напрямку, в основному, некородуючого електрода, не гарантує усунення децентровки розрядного коронного проміжку, тим більш в період струсу, яка продовжує супроводжуватися зниженням робочої напруги, передчасним електричним його пробоєм, і, як наслідок, падінням ефективності пиловловлювання. Метою корисної моделі є підвищення ефективності уловлювання пилу шляхом виключення децентровки розрядного коронного проміжку, збільшення коронної напруги, збільшення щільності струму корони зарядки пилу та її осадження по поверхні некородуючого електрода, а також усунення передчасного електричного пробою, пружність елемента стрічково-голчастого коронуючого електрода підвищують за рахунок підвищення значення величини моменту опору продольної його деформації, у тому числі в напрямку некородуючого електрода. Встановлена мета досягається тим, що трикутні відгини висотою Н, основою 0,1-0,5Н та кроком між ними 1-5Н виконані так, що зі сторони бічних кінцевих граней утворені рівні відступи відносно їхніх основ і вершин, бічні площини у межах співвідношення 1:1-0,3:1,7 ширини відступів відігнуті на кут 90° і утворюють жорстку бічну грань для зустрічного напрямку розташування бічних кінцевих плоских відгинів, у той час як осьовим перегином плоскої його частини на кут 90° і перегином її біля основ трикутних відгинів на кут 135° утворюють напівжорсткі відповідно першу та дві другі середні грані, за рахунок утворення яких вершини сусідніх трикутни х відгинів зорієнтовані протилежно, розміщені в одній площині або у плоскопаралельних площинах, а їхні осі ортогональні осі плоскої його частини. Протилежно спрямовані вершини трикутних відгинів, при цьому, лежать на паралельних прямих та віддалені на відстань >2Н. Такий пристрій елемента стрічково-голчастого коронуючого електрода забезпечує підвищення його пружності за рахунок підвищення значення величини моменту опору продольної його деформації, запобігає його прогібу, підвищує робочу напругу і щільність струму корони, у тому числі по поверхні некородуючого електрода, запобігає передчасному електричному пробою і забезпечує підвищення ефективності уловлювання пилу. 4 На Фіг. (а) зображена схема пристрою запропонованого елемента стрічково-голчастого коронуючого електрода, розріз; на Фіг. (б) - теж саме, вид спереду. Елемент стрічково-голчастого коронуючого електрода 1 включає утворені трикутними відгинами 2 в плоскій його частині 3 вістря. Самі трикутні відгини 2 висотою Н, основою 0,1-0,5Н та кроком між ними 1-5Н виконані так, що зі сторони бічних кінцевих граней 4 утворені рівні відступи відносно їхніх основ 5 і вершин 6, бічні площини 7 у межах співвідношення 1:1-0,3:1,7 ширини відступів відігнуті на кут 90° і утворюють жорстку бічну грань 8 для зустрічного напрямку розташування бічних кінцевих плоских відгинів 9, у той час, як осьовим перегином плоскої його частини на кут 90° і перегином її біля основ трикутних відгинів на кут 135° утворюють напівжорсткі, відповідно, першу 10 та дві другі 11 середні грані, за рахунок утворення яких вершини 6 сусідніх трикутних відгинів 2 зорієнтовані протилежно, розміщені в одній площині, або у плоскопаралельних площинах, а їхні осі 12 ортогональні осі плоскої його частини 3. Крім того, протилежно спрямовані вершини 6 трикутних відгинів 2 лежать на паралельних прямих 13 та віддалені на відстань >2Н. Пристрій працює наступним чином. Подаючи високу напругу постійного струму на елемент стрічково-голчастого коронуючого електрода 1 з вістрями, утвореними трикутними відгинами 2 в плоскій його частині 3, при тому що, трикутні відгини 2 висотою Н, основою 0,1-0,5Н та кроком між ними 1-5Н виконані так, що зі сторони бічних кінцевих граней 4 утворені рівні відступи відносно їхніх основ 5 і вершин 6, бічні площини 7 у межах співвідношення 1:1-0,3:1,7 ширини відступів відігнуті на кут 90° і утворюють жорстку бічну грань 8 для зустрічного напрямку розташування бічних кінцевих плоских відгинів 9, у той час, як осьовим перегином плоскої його частини на кут 90° і перегином її біля основ трикутних відгинів на кут 135° утворюють напівжорсткі, відповідно, першу 10 та дві другі 11 середні грані, за рахунок утворення яких вершини 6 сусідніх трикутних відгинів 2 зорієнтовані протилежно, розміщені в одній площині або у плоскопаралельних площинах, а їхні осі 12 ортогональні осі плоскої його частини 3, а також при тому, що протилежно спрямовані вершини 6 трикутних відгинів 2 лежать на паралельних прямих 13 та віддалені на відстань >2Н, пристрій стрічково-голчастого коронуючого електрода забезпечує підвищення його пружності за рахунок підвищення значення величини моменту опору продольної його деформації, запобігає його прогібу, підвищує робочу напругу і щільність струму корони, у тому числі по поверхні некородуючого електрода, запобігає передчасному електричному пробою і забезпечує підвищення ефективності уловлювання пилу. Сукупним результатом позитивних факторів пристрою запропонованого елемента стрічковоголчастого коронуючого електрода є підвищення ефективності уловлювання пилу. 5 28668 Запропонований пристрій стрічково-голчастого коронуючого електрода дозволяє ефективно керувати коронним розрядом, а також проводити очистку газу при підвищеній температурі, швидкості і запиленості без зниження ступеню пиловловлювання. У практичному використанні запропонований елемент стрічково-голчастого коронуючого електрода може створювати розрядний коронуючий проміжок електрофільтра з орієнтацією вісей гострих трикутних відгинів як вздовж, так і поперек плоскої поверхні некородуючого електрода без порушення вимог центровки. Джерела інформації: 1. Дымовые электрофильтры / В.И.Левитов, И.К. Решидов, В.И.Ткаченко и др.; Под общ. ред. В.И. Левитова. - М.: Энергия, 1980. - 448с. 2. А.с. №204322 (СССР), кл. В03С3/41. Ленточный элемент коронирующего електрода / Решидов И. К., Мальгин А.Д. - Опубл. в бюл. "Изобретения. Промышленные образцы. Товарные знаки". 1967, №22 (прототип). 6
