Термоелектричний холодильник

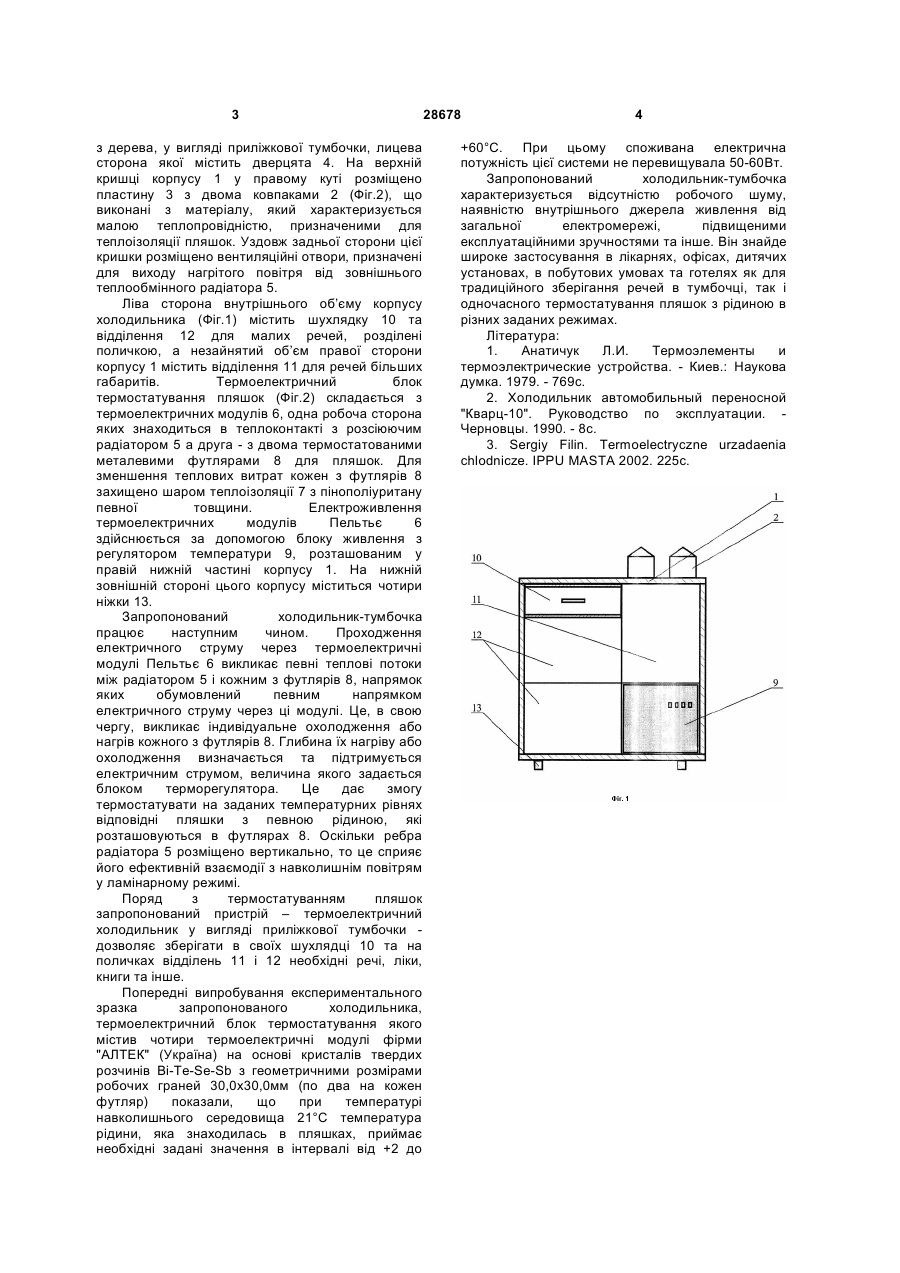

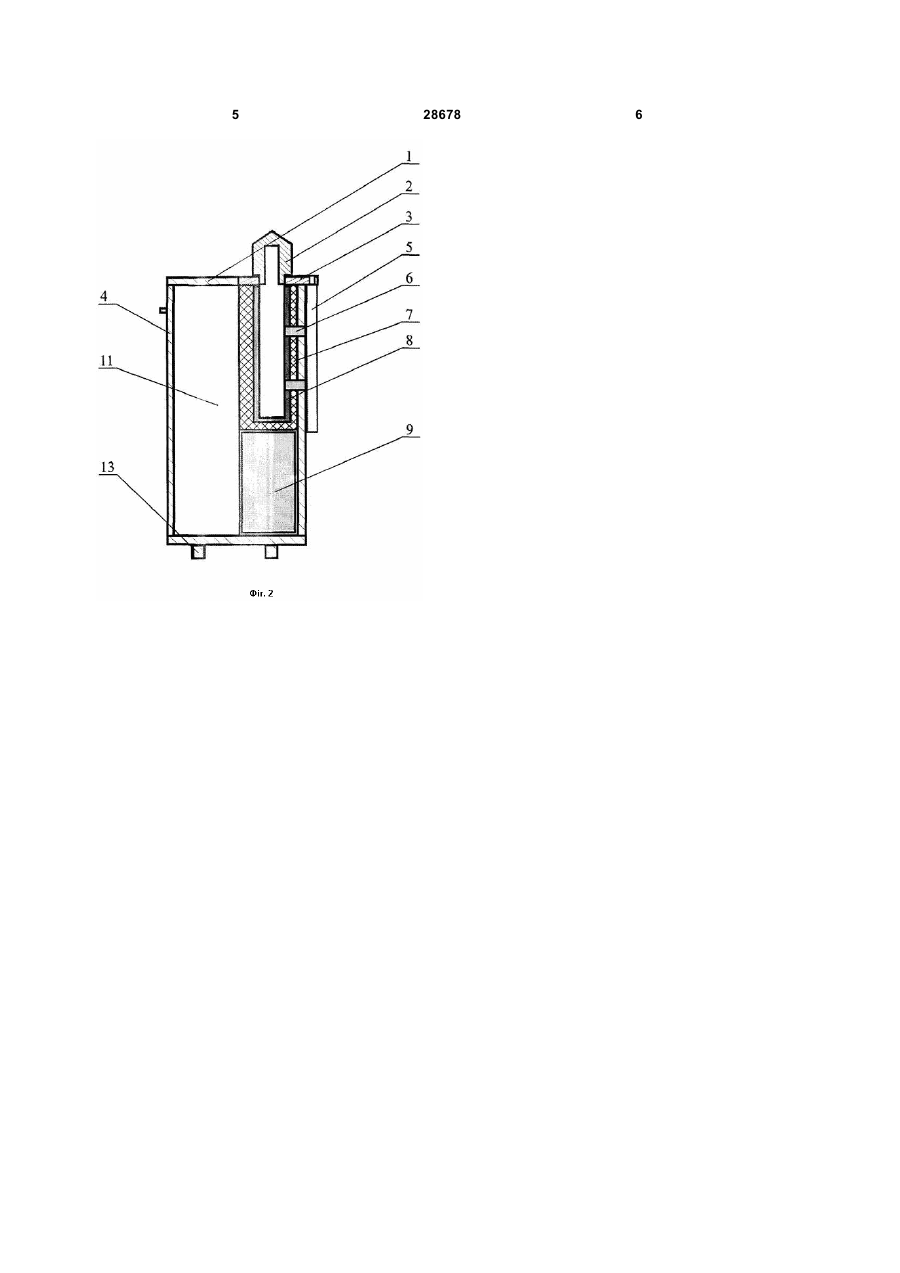

1. Термоелектричний холодильник, що містить корпус та термоелектричний блок, який відрізняється тим, що корпус виконано у вигляді 3 з дерева, у вигляді приліжкової тумбочки, лицева сторона якої містить дверцята 4. На верхній кришці корпусу 1 у правому куті розміщено пластину 3 з двома ковпаками 2 (Фіг.2), що виконані з матеріалу, який характеризується малою теплопровідністю, призначеними для теплоізоляції пляшок. Уздовж задньої сторони цієї кришки розміщено вентиляційні отвори, призначені для виходу нагрітого повітря від зовнішнього теплообмінного радіатора 5. Ліва сторона внутрішнього об’єму корпусу холодильника (Фіг.1) містить шухлядку 10 та відділення 12 для малих речей, розділені поличкою, а незайнятий об’єм правої сторони корпусу 1 містить відділення 11 для речей більших габаритів. Термоелектричний блок термостатування пляшок (Фіг.2) складається з термоелектричних модулів 6, одна робоча сторона яких знаходиться в теплоконтакті з розсіюючим радіатором 5 а друга - з двома термостатованими металевими футлярами 8 для пляшок. Для зменшення теплових витрат кожен з футлярів 8 захищено шаром теплоізоляції 7 з пінополіуритану певної товщини. Електроживлення термоелектричних модулів Пельтьє 6 здійснюється за допомогою блоку живлення з регулятором температури 9, розташованим у правій нижній частині корпусу 1. На нижній зовнішній стороні цього корпусу міститься чотири ніжки 13. Запропонований холодильник-тумбочка працює наступним чином. Проходження електричного струму через термоелектричні модулі Пельтьє 6 викликає певні теплові потоки між радіатором 5 і кожним з футлярів 8, напрямок яких обумовлений певним напрямком електричного струму через ці модулі. Це, в свою чергу, викликає індивідуальне охолодження або нагрів кожного з футлярів 8. Глибина їх нагріву або охолодження визначається та підтримується електричним струмом, величина якого задається блоком терморегулятора. Це дає змогу термостатувати на заданих температурних рівнях відповідні пляшки з певною рідиною, які розташовуються в футлярах 8. Оскільки ребра радіатора 5 розміщено вертикально, то це сприяє його ефективній взаємодії з навколишнім повітрям у ламінарному режимі. Поряд з термостатуванням пляшок запропонований пристрій – термоелектричний холодильник у вигляді приліжкової тумбочки дозволяє зберігати в своїх шухлядці 10 та на поличках відділень 11 і 12 необхідні речі, ліки, книги та інше. Попередні випробування експериментального зразка запропонованого холодильника, термоелектричний блок термостатування якого містив чотири термоелектричні модулі фірми "АЛТЕК" (Україна) на основі кристалів твердих розчинів Bi-Te-Se-Sb з геометричними розмірами робочих граней 30,0x30,0мм (по два на кожен футляр) показали, що при температурі навколишнього середовища 21°С температура рідини, яка знаходилась в пляшках, приймає необхідні задані значення в інтервалі від +2 до 28678 4 +60°С. При цьому споживана електрична потужність цієї системи не перевищувала 50-60Вт. Запропонований холодильник-тумбочка характеризується відсутністю робочого шуму, наявністю внутрішнього джерела живлення від загальної електромережі, підвищеними експлуатаційними зручностями та інше. Він знайде широке застосування в лікарнях, офісах, дитячих установах, в побутових умовах та готелях як для традиційного зберігання речей в тумбочці, так і одночасного термостатування пляшок з рідиною в різних заданих режимах. Література: 1. Анатичук Л.И. Термоэлементы и термоэлектрические устройства. - Киев.: Наукова думка. 1979. - 769с. 2. Холодильник автомобильный переносной "Кварц-10". Руководство по эксплуатации. Черновцы. 1990. - 8с. 3. Sergiy Filin. Termoelectryczne urzadaenia chlodnicze. IPPU MASTA 2002. 225c. 5 28678 6
