Термоелектричний побутовий холодильник
Формула / Реферат
1. Побутовий термоелектричний холодильник на основі захисного корпусу, теплоізольованої холодильної камери, термоелектричного блока, холодна сторона якого термічно з'єднана з радіатором холодильної камери, а гаряча - із теплорозсіюючим радіатором, що обдувається вентилятором, який відрізняється тим, що містить у полі дії його потоку очищувач навколишнього повітря.
2. Побутовий термоелектричний холодильник за п. 1, який відрізняється тим, що холодильна камера нижче охолоджуючого радіатора містить лоток для збору води, що конденсується його поверхнею, який за допомогою трубки з'єднаний з очищувачем навколишнього повітря гідравлічного типу.
Текст

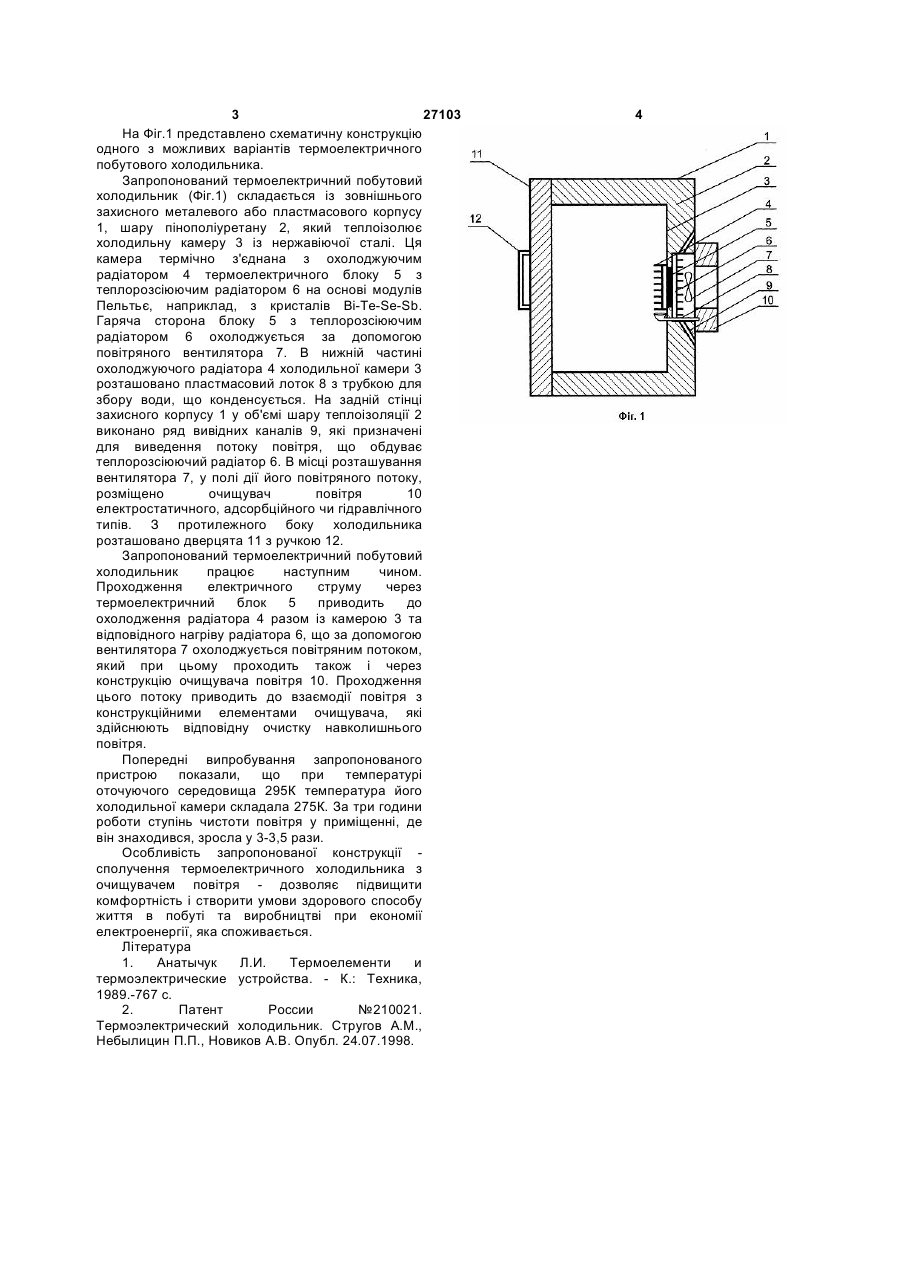

1. Побутовий термоелектричний холодильник на основі захисного корпусу, теплоізольованої холодильної камери, термоелектричного блока, холодна сторона якого термічно з'єднана з радіатором холодильної камери, а гаряча - із 3 27103 На Фіг.1 представлено схематичну конструкцію одного з можливих варіантів термоелектричного побутового холодильника. Запропонований термоелектричний побутовий холодильник (Фіг.1) складається із зовнішнього захисного металевого або пластмасового корпусу 1, шару пінополіуретану 2, який теплоізолює холодильну камеру 3 із нержавіючої сталі. Ця камера термічно з'єднана з охолоджуючим радіатором 4 термоелектричного блоку 5 з теплорозсіюючим радіатором 6 на основі модулів Пельтьє, наприклад, з кристалів Bi-Te-Se-Sb. Гаряча сторона блоку 5 з теплорозсіюючим радіатором 6 охолоджується за допомогою повітряного вентилятора 7. В нижній частині охолоджуючого радіатора 4 холодильної камери 3 розташовано пластмасовий лоток 8 з трубкою для збору води, що конденсується. На задній стінці захисного корпусу 1 у об'ємі шару теплоізоляції 2 виконано ряд вивідних каналів 9, які призначені для виведення потоку повітря, що обдуває теплорозсіюючий радіатор 6. В місці розташування вентилятора 7, у полі дії його повітряного потоку, розміщено очищувач повітря 10 електростатичного, адсорбційного чи гідравлічного типів. З протилежного боку холодильника розташовано дверцята 11 з ручкою 12. Запропонований термоелектричний побутовий холодильник працює наступним чином. Проходження електричного струму через термоелектричний блок 5 приводить до охолодження радіатора 4 разом із камерою 3 та відповідного нагріву радіатора 6, що за допомогою вентилятора 7 охолоджується повітряним потоком, який при цьому проходить також і через конструкцію очищувача повітря 10. Проходження цього потоку приводить до взаємодії повітря з конструкційними елементами очищувача, які здійснюють відповідну очистку навколишнього повітря. Попередні випробування запропонованого пристрою показали, що при температурі оточуючого середовища 295К температура його холодильної камери складала 275К. За три години роботи ступінь чистоти повітря у приміщенні, де він знаходився, зросла у 3-3,5 рази. Особливість запропонованої конструкції сполучення термоелектричного холодильника з очищувачем повітря - дозволяє підвищити комфортність і створити умови здорового способу життя в побуті та виробництві при економії електроенергії, яка споживається. Література 1. Анатычук Л.И. Термоелементи и термоэлектрические устройства. - К.: Техника, 1989.-767 с. 2. Патент России №210021. Термоэлектрический холодильник. Стругов A.M., Небылицин П.П., Новиков А.В. Опубл. 24.07.1998. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюThermoelectric household refrigerator
Автори англійськоюAnatychuk Lukian Ivanovych
Назва патенту російськоюТермоэлектрический бытовой холодильник
Автори російськоюАнатичук Лукьян Иванович
МПК / Мітки
МПК: F25B 21/02
Мітки: термоелектричний, побутовий, холодильник
