Спосіб охолодження навколишнім повітрям води систем зворотного водозабезпечення аес, тес та інших промислових підприємств та модульна ежекторна установка для його здійснення

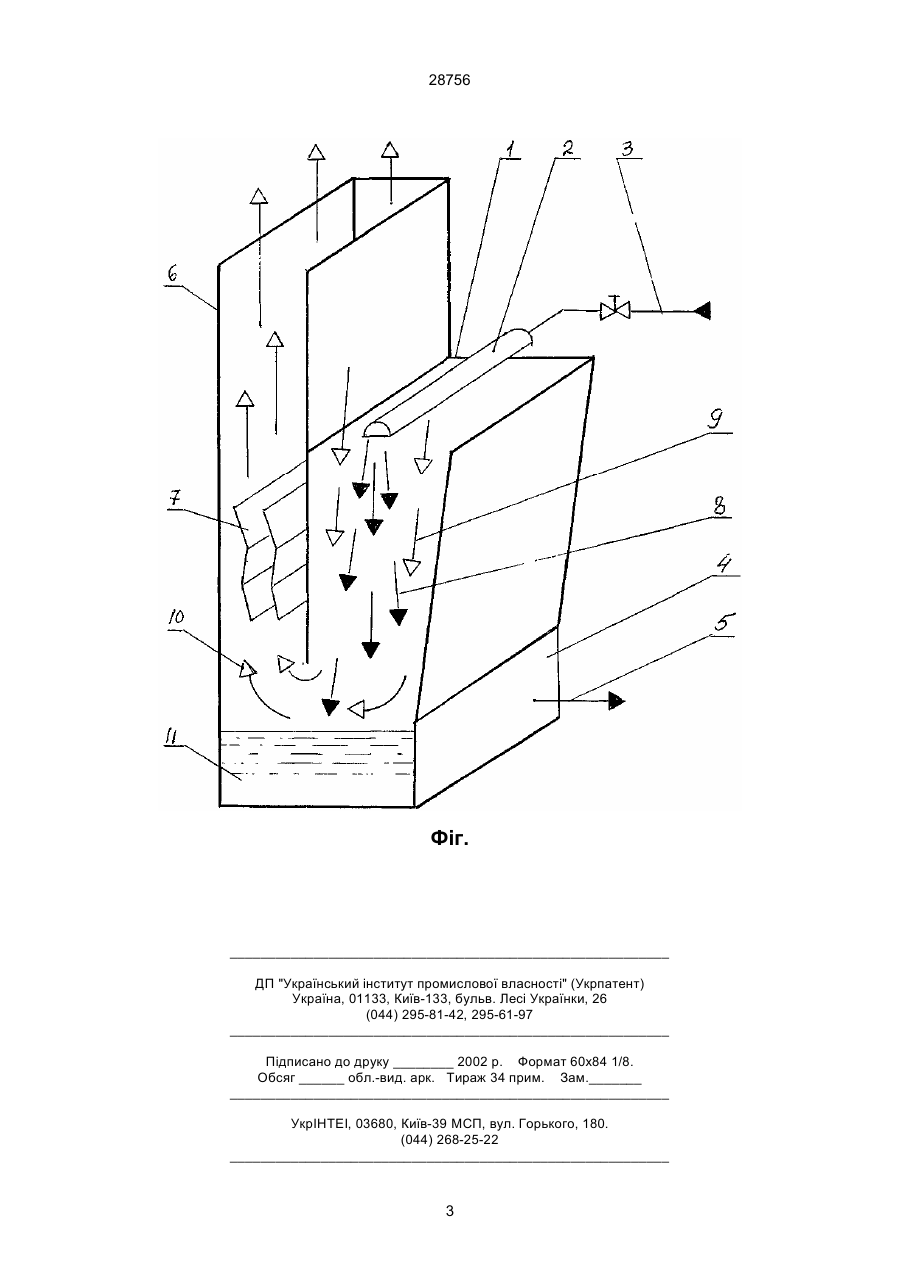

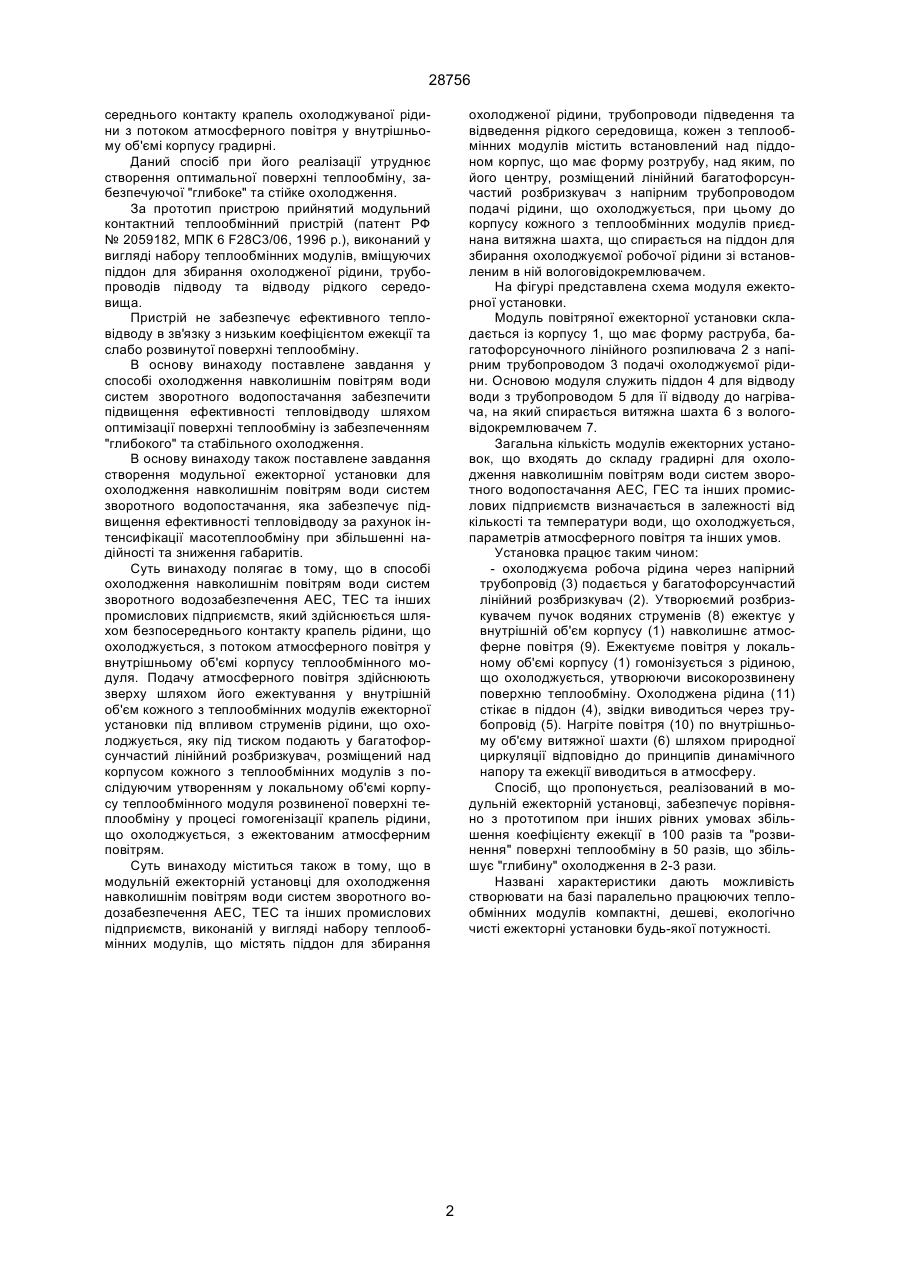

1. Спосіб охолодження навколишнім повітрям води систем зворотного водозабезпечення АЕС, ТЕС та інших промислових підприємств, здійснюємий шляхом безпосереднього контакту крапель охолоджуємої рідини з потоком атмосферного повітря у внутрішньому об'ємі корпусу теплообмінного модулю, відрізняючийся тим, що подачу атмосферного повітря здійснюють зверху шляхом його ежектування у внутрішній об'єм корпусу кожного з теплообмінних модулів ежекторної установки під дією струменей охолоджуємої рідини, яку під тиском подають у багатофорсунчастий лінійний розбризкувач, розташований над корпусом кожного з теплообмінних модулів з послідуючим утворенням в локальному об'ємі корпуса теплообмінного мо A (54) СПОСІБ ОХОЛОДЖЕННЯ НАВКОЛИШНІМ ПОВІТРЯМ ВОДИ СИСТЕМ ЗВОРОТНОГО ВОДОЗАБЕЗПЕЧЕННЯ АЕС, ТЕС ТА ІНШИХ ПРОМИСЛОВИХ ПІДПРИЄМСТВ ТА МОДУЛЬНА ЕЖЕКТОРНА УСТАНОВКА ДЛЯ ЙОГО ЗДІЙСНЕННЯ 28756 середнього контакту крапель охолоджуваної рідини з потоком атмосферного повітря у внутрішньому об'ємі корпусу градирні. Даний спосіб при його реалізації утруднює створення оптимальної поверхні теплообміну, забезпечуючої "глибоке" та стійке охолодження. За прототип пристрою прийнятий модульний контактний теплообмінний пристрій (патент РФ № 2059182, МПК 6 F28С3/06, 1996 р.), виконаний у вигляді набору теплообмінних модулів, вміщуючих піддон для збирання охолодженої рідини, трубопроводів підводу та відводу рідкого середовища. Пристрій не забезпечує ефективного тепловідводу в зв'язку з низьким коефіцієнтом ежекції та слабо розвинутої поверхні теплообміну. В основу винаходу поставлене завдання у способі охолодження навколишнім повітрям води систем зворотного водопостачання забезпечити підвищення ефективності тепловідводу шляхом оптимізації поверхні теплообміну із забезпеченням "глибокого" та стабільного охолодження. В основу винаходу також поставлене завдання створення модульної ежекторної установки для охолодження навколишнім повітрям води систем зворотного водопостачання, яка забезпечує підвищення ефективності тепловідводу за рахунок інтенсифікації масотеплообміну при збільшенні надійності та зниження габаритів. Суть винаходу полягає в тому, що в способі охолодження навколишнім повітрям води систем зворотного водозабезпечення АЕС, ТЕС та інших промислових підприємств, який здійснюється шляхом безпосереднього контакту крапель рідини, що охолоджується, з потоком атмосферного повітря у внутрішньому об'ємі корпусу теплообмінного модуля. Подачу атмосферного повітря здійснюють зверху шляхом його ежектування у внутрішній об'єм кожного з теплообмінних модулів ежекторної установки під впливом струменів рідини, що охолоджується, яку під тиском подають у багатофорсунчастий лінійний розбризкувач, розміщений над корпусом кожного з теплообмінних модулів з послідуючим утворенням у локальному об'ємі корпусу теплообмінного модуля розвиненої поверхні теплообміну у процесі гомогенізації крапель рідини, що охолоджується, з ежектованим атмосферним повітрям. Суть винаходу міститься також в тому, що в модульній ежекторній установці для охолодження навколишнім повітрям води систем зворотного водозабезпечення АЕС, ТЕС та інших промислових підприємств, виконаній у вигляді набору теплообмінних модулів, що містять піддон для збирання охолодженої рідини, трубопроводи підведення та відведення рідкого середовища, кожен з теплообмінних модулів містить встановлений над піддоном корпус, що має форму розтрубу, над яким, по його центру, розміщений лінійний багатофорсунчастий розбризкувач з напірним трубопроводом подачі рідини, що охолоджується, при цьому до корпусу кожного з теплообмінних модулів приєднана витяжна шахта, що спирається на піддон для збирання охолоджуємої робочої рідини зі встановленим в ній вологовідокремлювачем. На фігурі представлена схема модуля ежекторної установки. Модуль повітряної ежекторної установки складається із корпусу 1, що має форму раструба, багатофорсуночного лінійного розпилювача 2 з напірним трубопроводом 3 подачі охолоджуємої рідини. Основою модуля служить піддон 4 для відводу води з трубопроводом 5 для її відводу до нагрівача, на який спирається витяжна шахта 6 з вологовідокремлювачем 7. Загальна кількість модулів ежекторних установок, що входять до складу градирні для охолодження навколишнім повітрям води систем зворотного водопостачання АЕС, ГЕС та інших промислових підприємств визначається в залежності від кількості та температури води, що охолоджується, параметрів атмосферного повітря та інших умов. Установка працює таким чином: - охолоджуєма робоча рідина через напірний трубопровід (3) подається у багатофорсунчастий лінійний розбризкувач (2). Утворюємий розбризкувачем пучок водяних струменів (8) ежектує у внутрішній об'єм корпусу (1) навколишнє атмосферне повітря (9). Ежектуєме повітря у локальному об'ємі корпусу (1) гомонізується з рідиною, що охолоджується, утворюючи високорозвинену поверхню теплообміну. Охолоджена рідина (11) стікає в піддон (4), звідки виводиться через трубопровід (5). Нагріте повітря (10) по внутрішньому об'єму витяжної шахти (6) шляхом природної циркуляції відповідно до принципів динамічного напору та ежекції виводиться в атмосферу. Спосіб, що пропонується, реалізований в модульній ежекторній установці, забезпечує порівняно з прототипом при інших рівних умовах збільшення коефіцієнту ежекції в 100 разів та "розвинення" поверхні теплообміну в 50 разів, що збільшує "глибину" охолодження в 2-3 рази. Названі характеристики дають можливість створювати на базі паралельно працюючих теплообмінних модулів компактні, дешеві, екологічно чисті ежекторні установки будь-якої потужності. 2 28756 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
