Лабораторна дощувальна установка

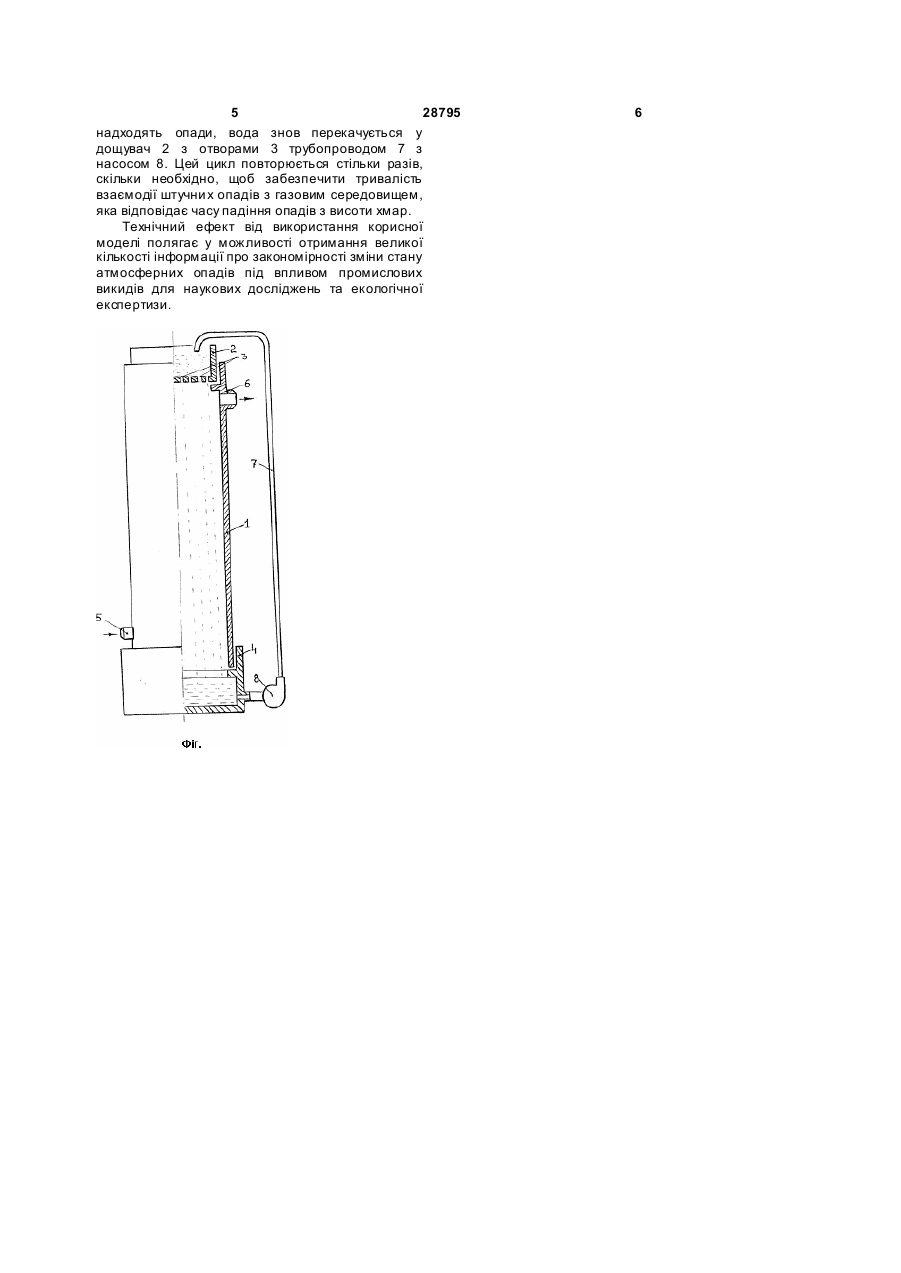

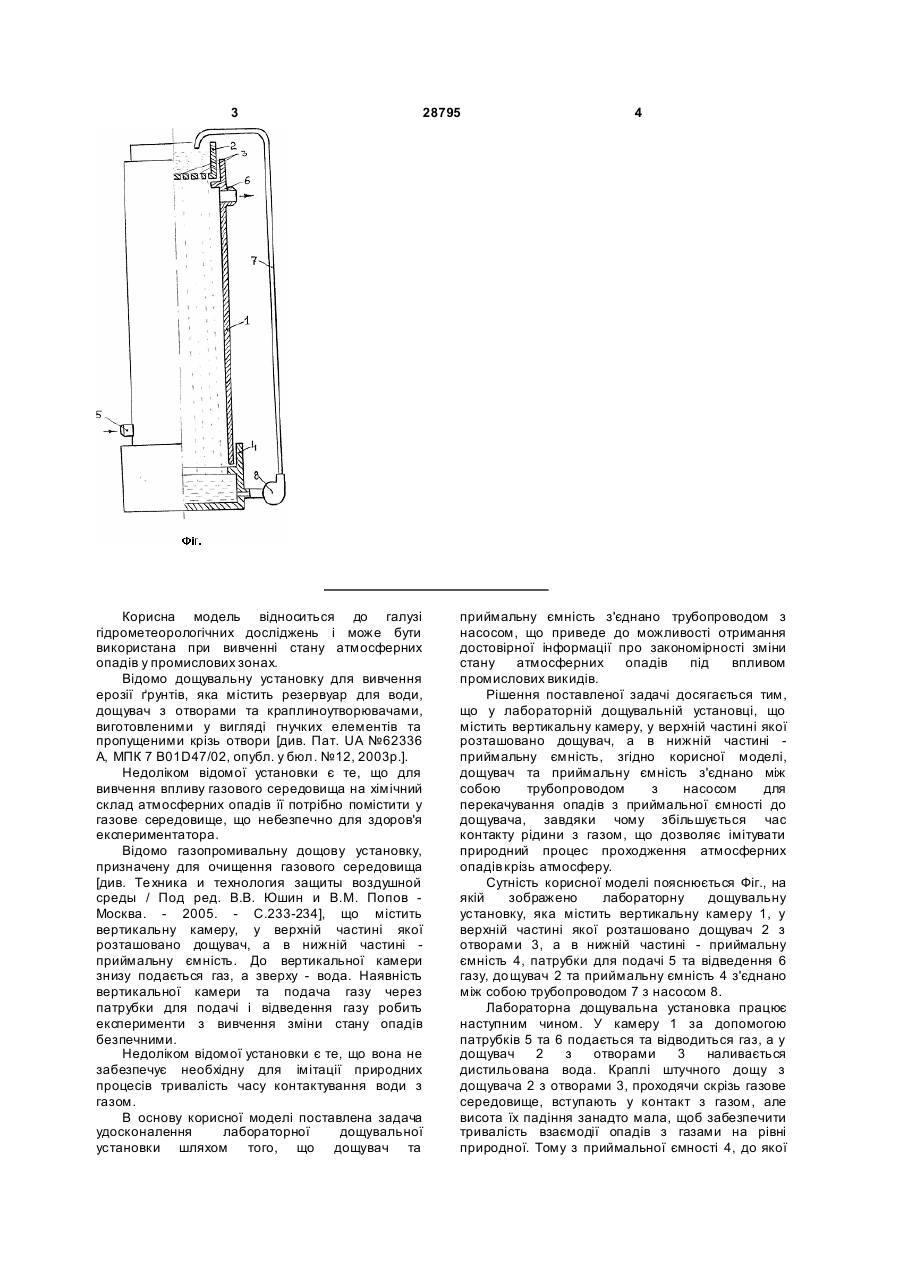

Корисна модель відноситься до галузі гідрометеорологічних досліджень і може бути використана при вивченні стану атмосферних опадів у промислових зонах. Відомо дощувальну установку для вивчення ерозії ґрунтів, яка містить резервуар для води, дощувач з отворами та краплиноутворювачами, виготовленими у вигляді гнучких елементів та пропущеними крізь отвори [див. Пат. UA №62336 А, МПК 7 B01D47/02, опубл. у бюл. №12, 2003p.]. Недоліком відомої установки є те, що для вивчення впливу газового середовища на хімічний склад атмосферних опадів її потрібно помістити у газове середовище, що небезпечно для здоров'я експериментатора. Відомо газопромивальну дощову установку, призначену для очищення газового середовища [див. Те хника и технология защиты воздушной среды / Под ред. В.В. Юшин и В.М. Попов Москва. - 2005. - С.233-234], що містить вертикальну камеру, у верхній частині якої розташовано дощувач, а в нижній частині приймальну ємність. До вертикальної камери знизу подається газ, а зверху - вода. Наявність вертикальної камери та подача газу через патрубки для подачі і відведення газу робить експерименти з вивчення зміни стану опадів безпечними. Недоліком відомої установки є те, що вона не забезпечує необхідну для імітації природних процесів тривалість часу контактування води з газом. В основу корисної моделі поставлена задача удосконалення лабораторної дощувальної установки шляхом того, що дощувач та приймальну ємність з'єднано трубопроводом з насосом, що приведе до можливості отримання достовірної інформації про закономірності зміни 2 (19) 1 3 28795 Корисна модель відноситься до галузі гідрометеорологічних досліджень і може бути використана при вивченні стану атмосферних опадів у промислових зонах. Відомо дощувальну установку для вивчення ерозії ґрунтів, яка містить резервуар для води, дощувач з отворами та краплиноутворювачами, виготовленими у вигляді гнучких елементів та пропущеними крізь отвори [див. Пат. UA №62336 А, МПК 7 B01D47/02, опубл. у бюл. №12, 2003p.]. Недоліком відомої установки є те, що для вивчення впливу газового середовища на хімічний склад атмосферних опадів її потрібно помістити у газове середовище, що небезпечно для здоров'я експериментатора. Відомо газопромивальну дощову установку, призначену для очищення газового середовища [див. Те хника и технология защиты воздушной среды / Под ред. В.В. Юшин и В.М. Попов Москва. - 2005. - С.233-234], що містить вертикальну камеру, у верхній частині якої розташовано дощувач, а в нижній частині приймальну ємність. До вертикальної камери знизу подається газ, а зверху - вода. Наявність вертикальної камери та подача газу через патрубки для подачі і відведення газу робить експерименти з вивчення зміни стану опадів безпечними. Недоліком відомої установки є те, що вона не забезпечує необхідну для імітації природних процесів тривалість часу контактування води з газом. В основу корисної моделі поставлена задача удосконалення лабораторної дощувальної установки шляхом того, що дощувач та 4 приймальну ємність з'єднано трубопроводом з насосом, що приведе до можливості отримання достовірної інформації про закономірності зміни стану атмосферних опадів під впливом промислових викидів. Рішення поставленої задачі досягається тим, що у лабораторній дощувальній установці, що містить вертикальну камеру, у верхній частині якої розташовано дощувач, а в нижній частині приймальну ємність, згідно корисної моделі, дощувач та приймальну ємність з'єднано між собою трубопроводом з насосом для перекачування опадів з приймальної ємності до дощувача, завдяки чому збільшується час контакту рідини з газом, що дозволяє імітувати природний процес проходження атмосферних опадів крізь атмосферу. Сутність корисної моделі пояснюється Фіг., на якій зображено лабораторну дощувальну установку, яка містить вертикальну камеру 1, у верхній частині якої розташовано дощувач 2 з отворами 3, а в нижній частині - приймальну ємність 4, патрубки для подачі 5 та відведення 6 газу, до щувач 2 та приймальну ємність 4 з'єднано між собою трубопроводом 7 з насосом 8. Лабораторна дощувальна установка працює наступним чином. У камеру 1 за допомогою патрубків 5 та 6 подається та відводиться газ, а у дощувач 2 з отворами 3 наливається дистильована вода. Краплі штучного дощу з дощувача 2 з отворами 3, проходячи скрізь газове середовище, вступають у контакт з газом, але висота їх падіння занадто мала, щоб забезпечити тривалість взаємодії опадів з газами на рівні природної. Тому з приймальної ємності 4, до якої 5 28795 надходять опади, вода знов перекачується у дощувач 2 з отворами 3 трубопроводом 7 з насосом 8. Цей цикл повторюється стільки разів, скільки необхідно, щоб забезпечити тривалість взаємодії штучни х опадів з газовим середовищем, яка відповідає часу падіння опадів з висоти хмар. Технічний ефект від використання корисної моделі полягає у можливості отримання великої кількості інформації про закономірності зміни стану атмосферних опадів під впливом промислових викидів для наукових досліджень та екологічної експертизи. 6
