Двигун внутрішнього згоряння
Номер патенту: 28796
Опубліковано: 25.12.2007
Автори: Опьонкін Олексій Володимирович, Васильєв Ігор Павлович
Формула / Реферат
Двигун внутрішнього згоряння, що містить поршень, головку циліндра, в якій розміщено впускний патрубок з регульованим впускним клапаном, випускний патрубок з випускним клапаном, форсунку і камеру згоряння, який відрізняється тим, що випускний клапан забезпечено електромагнітним приводом, камеру згоряння - датчиком тиску, впускний патрубок - витратоміром повітря, форсунку - електромагнітним приводом і витратоміром палива, при цьому датчик тиску, електромагнітний привід форсунки, приводи впускного і випускного клапанів, витратомір повітря і палива з'єднано із блоком керування.
Текст

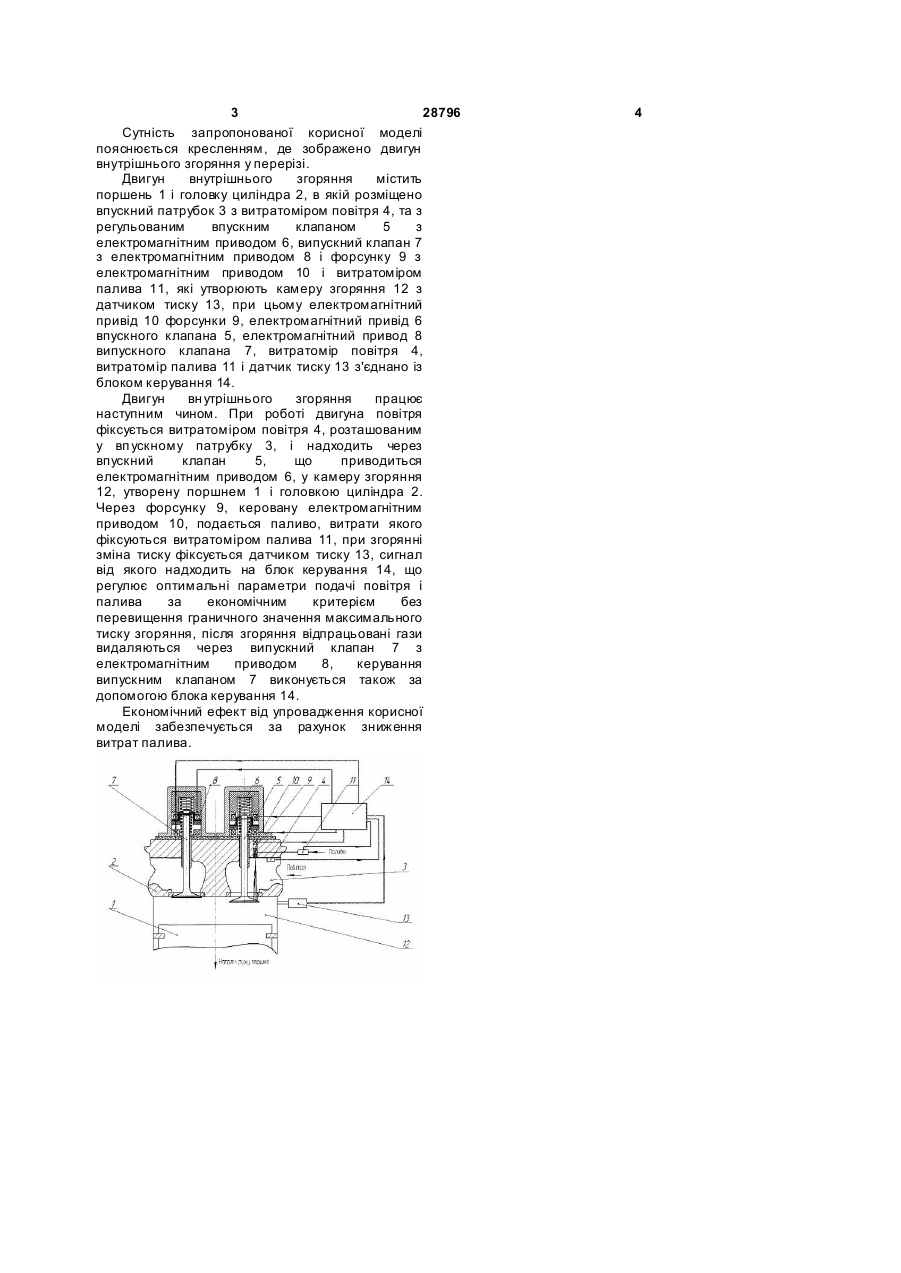

Двигун внутрішнього згоряння, що містить поршень, головку циліндра, в якій розміщено впускний патрубок з регульованим впускним 3 28796 Сутність запропонованої корисної моделі пояснюється кресленням, де зображено двигун внутрішнього згоряння у перерізі. Двигун внутрішнього згоряння містить поршень 1 і головку циліндра 2, в якій розміщено впускний патрубок 3 з витратоміром повітря 4, та з регульованим впускним клапаном 5 з електромагнітним приводом 6, випускний клапан 7 з електромагнітним приводом 8 і форсунку 9 з електромагнітним приводом 10 і витратоміром палива 11, які утворюють камеру згоряння 12 з датчиком тиску 13, при цьому електромагнітний привід 10 форсунки 9, електромагнітний привід 6 впускного клапана 5, електромагнітний привод 8 випускного клапана 7, витратомір повітря 4, витратомір палива 11 і датчик тиску 13 з'єднано із блоком керування 14. Двигун вн утрішнього згоряння працює наступним чином. При роботі двигуна повітря фіксується витратоміром повітря 4, розташованим у вп ускному патрубку 3, і надходить через впускний клапан 5, що приводиться електромагнітним приводом 6, у камеру згоряння 12, утворену поршнем 1 і головкою циліндра 2. Через форсунку 9, керовану електромагнітним приводом 10, подається паливо, витрати якого фіксуються витратоміром палива 11, при згорянні зміна тиску фіксується датчиком тиску 13, сигнал від якого надходить на блок керування 14, що регулює оптимальні параметри подачі повітря і палива за економічним критерієм без перевищення граничного значення максимального тиску згоряння, після згоряння відпрацьовані гази видаляються через випускний клапан 7 з електромагнітним приводом 8, керування випускним клапаном 7 виконується також за допомогою блока керування 14. Економічний ефект від упровадження корисної моделі забезпечується за рахунок зниження витрат палива. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюCombustion engine
Автори англійськоюOpionkin Oleksii Volodymyrovych, Vasyliev Ihor Pavlovych
Назва патенту російськоюДвигатель внутреннего сгорания
Автори російськоюОпенкин Алексей Владимирович, Васильев Игорь Павлович
МПК / Мітки
МПК: F02B 3/00
Мітки: двигун, внутрішнього, згоряння
