Дощувальна установка

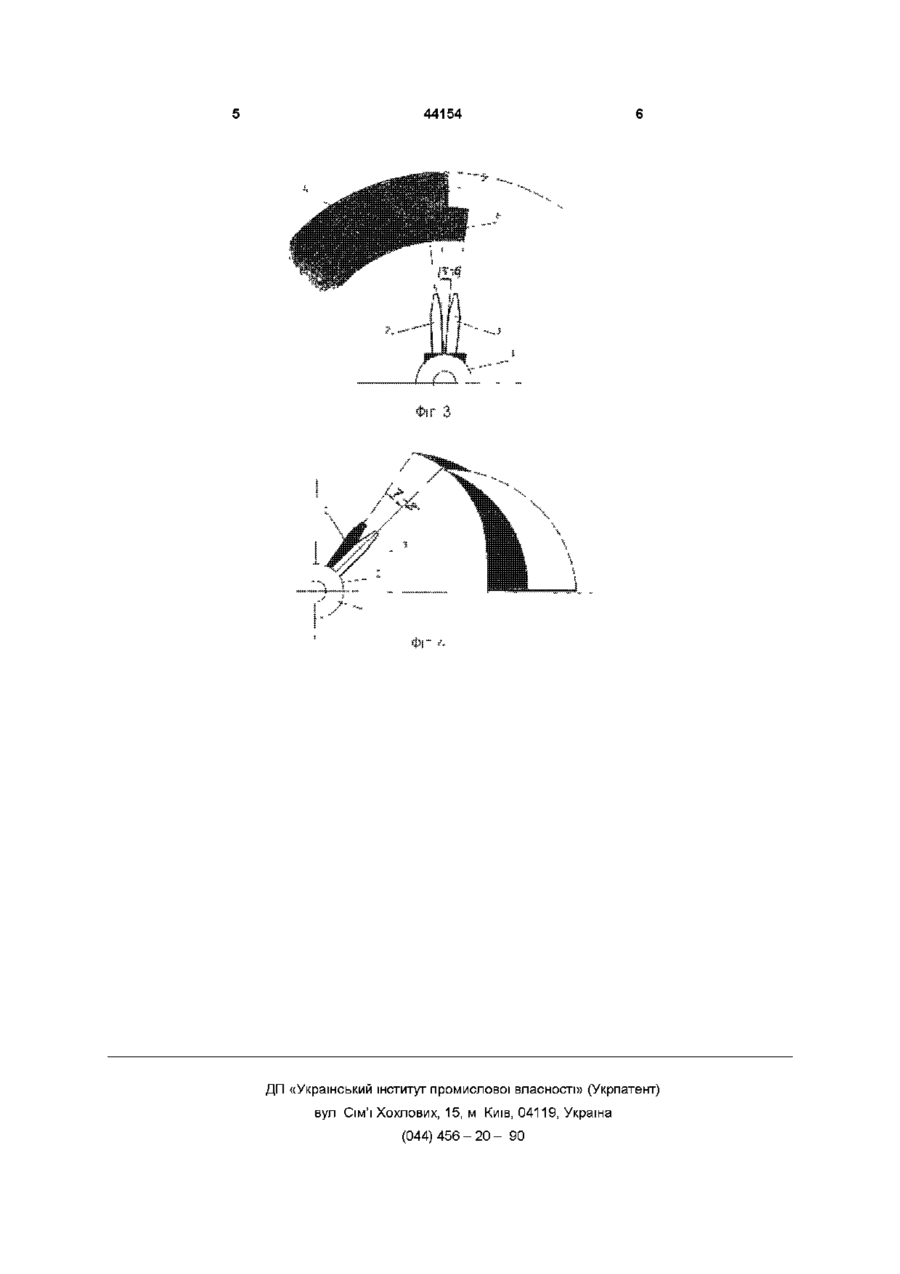

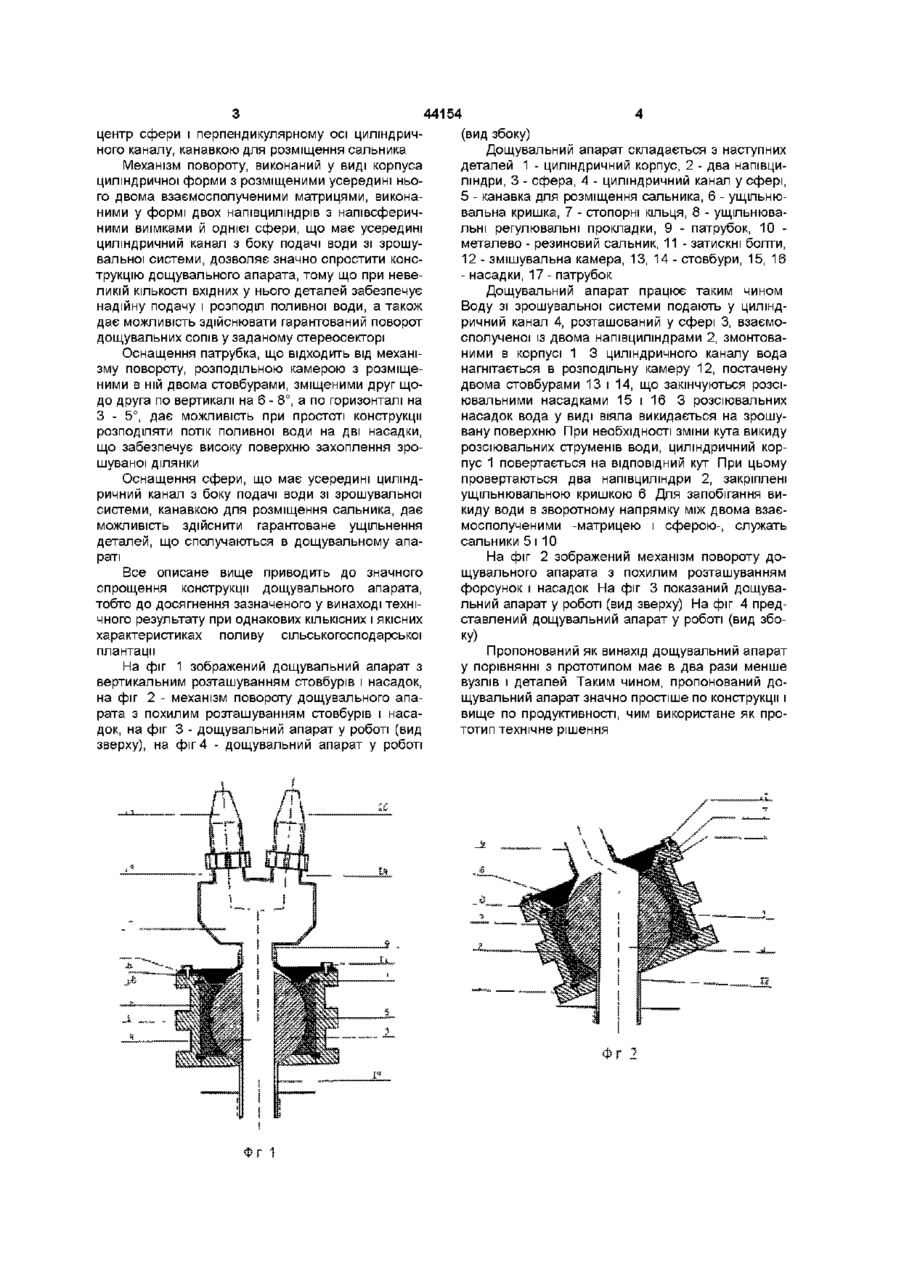

1 Дощувальна установка, що включає механізм повороту зі стовбуром, який відходить від нього, яка відрізняється тим, що механізм повороту виконаний у вигляді корпуса циліндричної форми з розміщеними усередині нього двома взаємосполученими матрицями, виконаними у формі двох півциліндрів з півсферичними виїмками і однієї сфери, яка має усередині циліндричний канал з боку подачі води зі зрошувальної системи, а стовбур, який відходить від Винахід відноситься до сільського господарства, зокрема до поливу сільськогосподарських культур, і може бути використаний на зрошувальних системах з дощувальними апаратами Найбільш близьким технічним рішенням, обраним як прототип, є дощувальний апарат, що включає стовбур із соплом, гідроциліндр із диференціальним поршнем, нерухомий фланець зі штифтами і взаємодіючий з ними подпружинений палець механізму повороту стовбура, а також гідроциліндр, жорстко зв'язаний зі стовбуром з можливістю осьового переміщення щодо диференціального поршня і оснащений золотником з упором, взаємодіючим з нерухомим фланцем і стовбуром, а механізм повороту оснащений подпружиненим кулачком, що має упор, взаємодіючий з подпружиненим пальцем і штифтами нерухомого фланця і встановленим на кронштейні, жорстко зв'язаним з гідроциклоном (див , наприклад, Авторське посвідчення СРСР № 1644822 А1, кл A1G 25/02 Опубл ЗО 04 91 р ) Даний дощувальний апарат по технічній сутності й ефекту, що досягається, є найбільш близьким до технічного рішення, що заявляється Недоліком відомого дощувального апарата є механізму повороту, оснащений розподільною камерою з розміщеними в її верхній частині двома стовбурами, які зміщені один відносно одного по вертикалі на 6-8° та по горизонталі на 3-5° 2 Дощувальна установка по п 1, яка відрізняється тим, що механізм повороту у вигляді корпуса циліндричної форми з розміщеними усередині нього двома взаємосполученими матрицями оснащений ущільнювальною кришкою для фіксації взаємосполучених елементів 3 Дощувальна установка по п 1, яка відрізняється тим, що сфера, яка має усередині циліндричний канал з боку подачі води зі зрошувальної системи, оснащена по перерізу, що проходить через центр сфери і перпендикулярний осі циліндричного каналу, канавкою для розміщення сальника складність його конструкції, обумовлена великою КІЛЬКІСТЮ вхідних в апарат деталей і вузлів Очікуваним технічним результатом пропонованого винаходу є спрощення конструкції дощувального апарата Зазначений технічний результат досягається тим, що в дощувальному апараті, що включає механізм повороту з патрубком, що відходить від його, а механізм повороту виконаний у виді корпуса циліндричної форми з розміщеними усередині нього двома взаємосполученими матрицями, виконаними у формі двох напівциліндрів з напівсферичними виїмками й однієї сфери, що має усередині циліндричний канал з боку подачі води зі зрошувальної системи, а патрубок, що відходить від механізму повороту, оснащений розподільною камерою з розмішеними в и верхній частині двома стовбурами з насадками, причому механізм повороту у виді корпуса циліндричної форми з розміщеними усередині нього двома взаємосполученими матрицями, оснащений ущільнювальною кришкою, що притискає металеворезиновий сальник, а сфера, що має усередині циліндричний канал з боку подачі води зі зрошувальної системи, оснащений по перетину, що проходить через ю 44154 центр сфери і перпендикулярному осі циліндричного каналу, канавкою для розміщення сальника Механізм повороту, виконаний у виді корпуса циліндричної форми з розміщеними усередині нього двома взаємосполученими матрицями, виконаними у формі двох напівциліндрів з напівсферичними виїмками й однієї сфери, що має усередині циліндричний канал з боку подачі води зі зрошувальної системи, дозволяє значно спростити конструкцію дощувального апарата, тому що при невеликій КІЛЬКОСТІ вхідних у нього деталей забезпечує надійну подачу і розподіл поливної води, а також дає можливість здійснювати гарантований поворот дощувальних сопів у заданому стереосекторі Оснащення патрубка, що відходить від механізму повороту, розподільною камерою з розміщеними в ній двома стовбурами, зміщеними друг щодо друга по вертикалі на 6 - 8°, а по горизонталі на З - 5°, дає можливість при простоті конструкції розподіляти потік поливної води на дві насадки, що забезпечує високу поверхню захоплення зрошуваної ділянки Оснащення сфери, що має усередині циліндричний канал з боку подачі води зі зрошувальної системи, канавкою для розміщення сальника, дає можливість здійснити гарантоване ущільнення деталей, що сполучаються в дощувальному апараті Все описане вище приводить до значного спрощення конструкції дощувального апарата, тобто до досягнення зазначеного у винаході технічного результату при однакових КІЛЬКІСНИХ І ЯКІСНИХ характеристиках поливу сільськогосподарської плантації На фіг 1 зображений дощувальний апарат з вертикальним розташуванням стовбурів і насадок, на фіг 2 - механізм повороту дощувального апарата з похилим розташуванням стовбурів і насадок, на фіг 3 - дощувальний апарат у роботі (вид зверху), на фіг 4 - дощувальний апарат у роботі (вид збоку) Дощувальний апарат складається з наступних деталей 1 - циліндричний корпус, 2 - два напівциліндри, 3 - сфера, 4 - циліндричний канал у сфері, 5 - канавка для розміщення сальника, 6 - ущільнювальна кришка, 7 - стопорні кільця, 8 - ущільнювальні регулювальні прокладки, 9 - патрубок, 10 металево - резиновий сальник, 11 - затискні болти, 12 - змішувальна камера, 13, 14 - стовбури, 15, 16 - насадки, 17- патрубок Дощувальний апарат працює таким чином Воду зі зрошувальної системи подають у циліндричний канал 4, розташований у сфері 3, взаємосполученої із двома напівциліндрами 2, змонтованими в корпусі 1 3 циліндричного каналу вода нагнітається в розподільну камеру 12, постачену двома стовбурами 13 і 14, що закінчуються розсіювальними насадками 15 і 16 3 розсіювальних насадок вода у виді віяла викидається на зрошувану поверхню При необхідності зміни кута викиду розсіювальних струменів води, циліндричний корпус 1 повертається на ВІДПОВІДНИЙ кут При цьому провертаються два напівциліндри 2, закріплені ущільнювальною кришкою 6 Для запобігання викиду води в зворотному напрямку між двома взаємосполученими -матрицею і сферою-, служать сальники 5 і 10 На фіг 2 зображений механізм повороту дощувального апарата з похилим розташуванням форсунок і насадок На фіг 3 показаний дощувальний апарат у роботі (вид зверху) На фіг 4 представлений дощувальний апарат у роботі (вид збоку) Пропонований як винахід дощувальний апарат у порівнянні з прототипом має в два рази менше вузлів і деталей Таким чином, пропонований дощувальний апарат значно простіше по конструкції і вище по продуктивності, чим використане як прототип технічне рішення 44154 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
