Електроконвектор

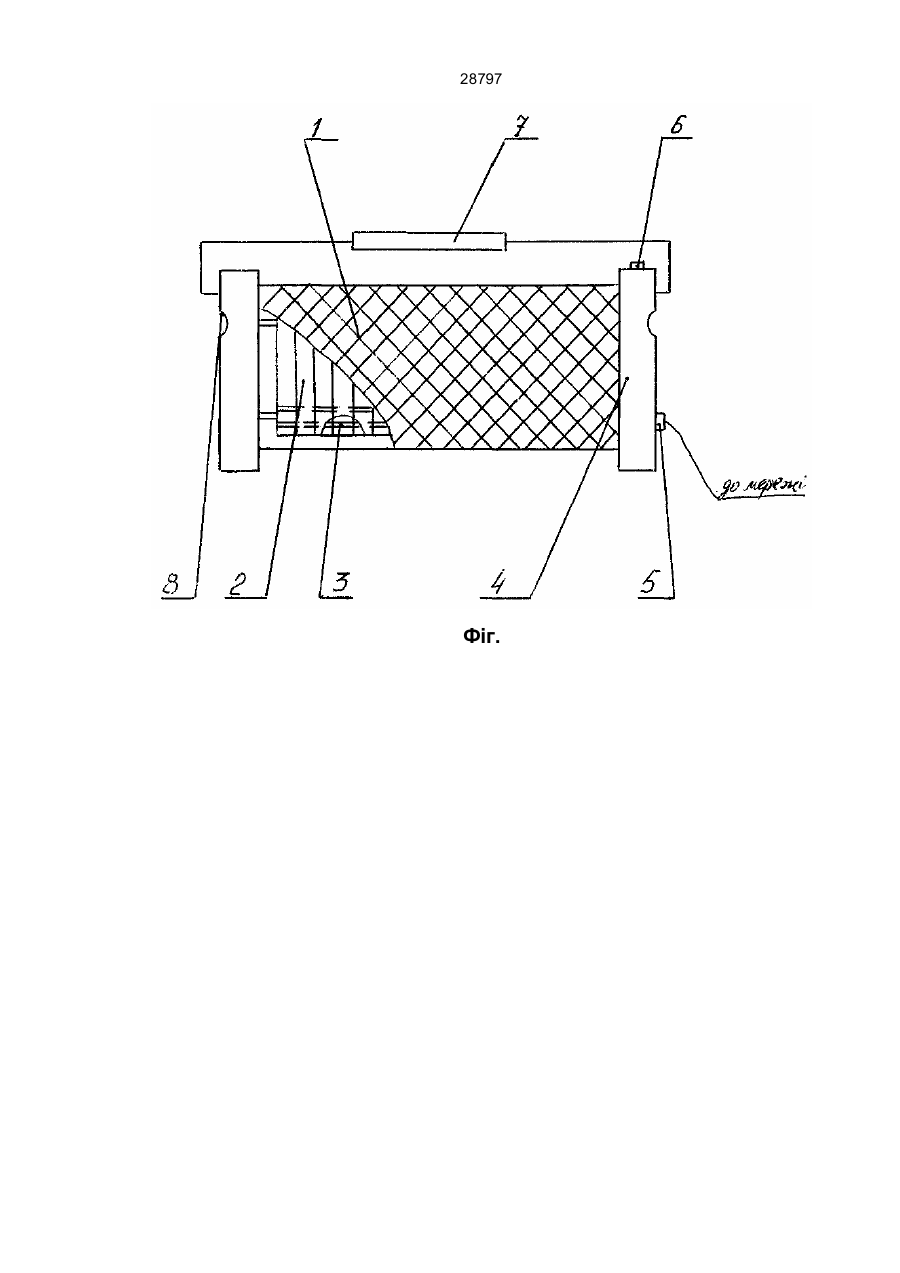

28797 Винахід відноситься до опалювальної техніки, а саме до електроконвекторів, здебільшого до електропобутових. Відомий електронагрівач з великою плоскою поверхнею розсіювання тепла, що містить електричний нагрівальний елемент, радіатори і акумулятор тепла, в якості якого використовуються різні рідкі мастила [1]. Загальними ознаками запропонованого пристрою та аналога є радіатор і електричний нагрівальний елемент. Недоліками відомого пристрою є складність конструкції тому, що потребує створення герметичного контейнера, заповненого рідким мастилом, і спеціальних пристроїв для керування температурою нагрівання мастила. Крім того, такий електронагрівач має значні габарити і вагу, а також низьку стійкість до механічних пошкоджень, велику інерційність та низьку швидкість передачі тепла від нагрівального елемента в оточуюче середовище. Найбільш близьким за технічною суттю до запропонованого є обігрівальний пристрій, що використовує вид віддачі тепла у вигляді природної конвекції, що вміщує в корпусі нагрівач і теплопередаючий вузол, виготовлений у вигляді теплових труб, випарюючі кінці яких мають резистивний нагрівач, нанесеними дифузійним методом, а конденсаційний кінець-радіатор, причому корпус виконаний з вентиляційними отворами [2]. Радіатор може бути виконаний у вигляді пакета гофроподібних пластин і пристрій може бути обладнаний відбивачем, встановленим на внутрішній поверхні корпусу в зоні розміщення радіатора. Пристрій вміщує блок для підведення електроенергії і перемикач режимів роботи. Для скорочення часу нагрівання опалювального приміщення на початку роботи пристрою в нижній частині під пластинами радіатора може бути розміщений вентилятор, а для переміщення ручка. Загальними ознаками запропонованого пристрою та прототипу є: розміщений в корпусі радіатор, що має з обох боків ребра розсіювання тепла, всередині якого знаходяться нагрівальні елементи, а також засіб для підведення електроенергії та перемикач режиму роботи. До недоліків прототипу відноситься складність конструкції, значні вага і габарити, що призводить до подорожчання пристрою і слабкої пристосованості до масового виробництва. Крім того, використання резистивних нагрівальних елементів в радіаторі, виготовленому з гофроподібних механічно з'єднаних пластин призведе до низької швидкості передачі тепла від нагрівальних елементів в оточуюче середовище. В основі винаходу поставлена задача створення електроконвектора, в якому за рахунок нового конструктивного виконання радіатора з алюмінієвого сплаву, а нагрівальні елементи - з кераміки, підвищується швидкість передачі тепла від нагрівальних елементів в оточуюче середовище, а також забезпечується простота конструкції і покращення технологічності. За рахунок цього підвищується його ефективність і надійність роботи. Поставлена задача вирішується тим, що в електроконвекторі, що має включений в корпус радіатор, в середині якого розміщені нагрівальні елементи, а також засіб для підвода електроенергії і перемикач режимів роботи, згідно з винаходом радіатор, виконаний з алюмінієвого сплаву, має вигляд блока з одного або кількох з'єднаних між собою модулів, а корпус, виконаний з сітки, і радіатор з'єднані безпосередньо з боковинами. Крім того, нагрівальні елементи виготовлені керамічними, а на бокові стінки корпусу встановлені екрани. Від прототипу запропонований винахід відрізняється тим, що радіатор, виконаний з алюмінієвого сплаву, становить блок з одного або кількох з'єднаних між собою модулів, а корпус, виконаний із сітки, і радіатор з'єднані безпосередньо з боковинами. Крім того, нагрівальні елементи виконані керамічними, а на бокові стінки корпусу встановлені екрани. Внаслідок використання запропонованого винаходу забезпечується отримання технічного результату, що виявляється в підвищенні швидкості передачі тепла від нагрівальних елементів в оточуюче середовище, а також забезпечується простота конструкції і підвищення технологічності пристрою. Між істотними признаками запропонованого винаходу та отримуваним технічним результатом існує наступний причинно-наслідковий зв'язок. Використання радіатора із алюмінієвого сплаву і нагрівальних елементів із кераміки дозволяє підвищити швидкість передачі тепла від нагрівальних елементів в оточуюче середовище. Виконані радіатори у вигляді блока з одного або кількох з'єднаних між собою модулів, і те, що корпус, виконаний із сітки, а також радіатор з'єднані безпосередньо з боковинами, забезпечує простоту конструкції і технологічність виробництва. Суть винаходу пояснюється кресленням (фіг.), де схематично зображено запропонований електроконвектор, вид спереду. Електроконвектор включає корпус 1, виготовлений, наприклад, у вигляді короба із просічно-витяжної сітки, наприклад, металевої, яка виконує функції огорожі радіатора 2, а також забезпечує ефект направленої передачі тепла втягування повітря з однієї сторони і виходу повітря з другої сторони пристрою. Радіатор 2 виконаний з алюмінієвого сплаву чи іншого теплопровідникового матеріалу і представляє собою збірний блок з одного або кількох з'єднаних між собою монолітних модулів, що мають на бокових сторонах вертикально розміщені ребра. Радіатор 2 може мати прямокутну, циліндричну або шарообразну форму. Всередині радіатора 2 розміщені нагрівальні елементи 3, виконані, наприклад, із кераміки, або на металевій пластині з діелектричною підложкою, або інші, які можуть мати різну конфігурацію: плоску, трубчасту і т.і. Корпус 1 і радіатор 2 з торців з'єднані з боковинами 4, що забезпечують жорсткість конструкції. За формою корпус може мати різну конфігурацію в залежності від призначення пристрою, форми радіатора, боковин, властивостей ринку і т.ін. В нижній частині однієї із боковин 4 знаходиться пристрій для підведення електроенергії 5, а в верхній частині - перемикач режиму роботи 6 пристрою, 28797 з'єднаний з блоком підводу електроенергії 5 і з нагрівальними елементами 3. Режим роботи електроконвектора може бути встановлений або ступінчатим за допомогою перемикача, або плавним за допомогою терморегулятора. Електроконвектор може бути забезпечений ручкою 7 для переноски або в боковинах 4 можуть бути виконані місця для ручок або ручки 8. Для скорочення часу нагрівання опалювального приміщення може бути додатково використаний тепловентилятор (на кресленні не показаний), що встановлюється перед електроконвектором. Запропонований електроконвектор працює таким чином. Електроконвектор підключають до мережі за допомогою пристрою підвода електроенергії 5. В розташованих всередині радіатора 2 нагрівальних елементах 3, відбувається перетворення електричної енергії в теплову. Тепловий потік від нагрівальних елементів 3 передається радіатору 2 і через нього шляхом природної конвекції в оточуюче середовище. Запропонований електроконвектор забезпечує швидкий вихід на робочий режим і оптимальні витрати електроенергії. Він простий, зручний для поводження, надійний і відповідає сучасним вимогам екологічних стандартів. Крім того, пристрій стійкий до механічних пошкоджень, ударних навантажень та випадкового проникнення вологи, а також має мінімальний ризик виникнення аварійних ситуацій при експлуатації. Джерела інформації 1. Електронагрівач фірми Терм-ас. Електрорадіатор олійний Рмт-0,5/220, СТ-16617-71. 2. Патент РФ № 2027116, заявл. 24.09.1992, опубл. 20.01.1995, бюл. № 2 (прототип). 28797 Фіг.
