Газовий опалювальний прилад

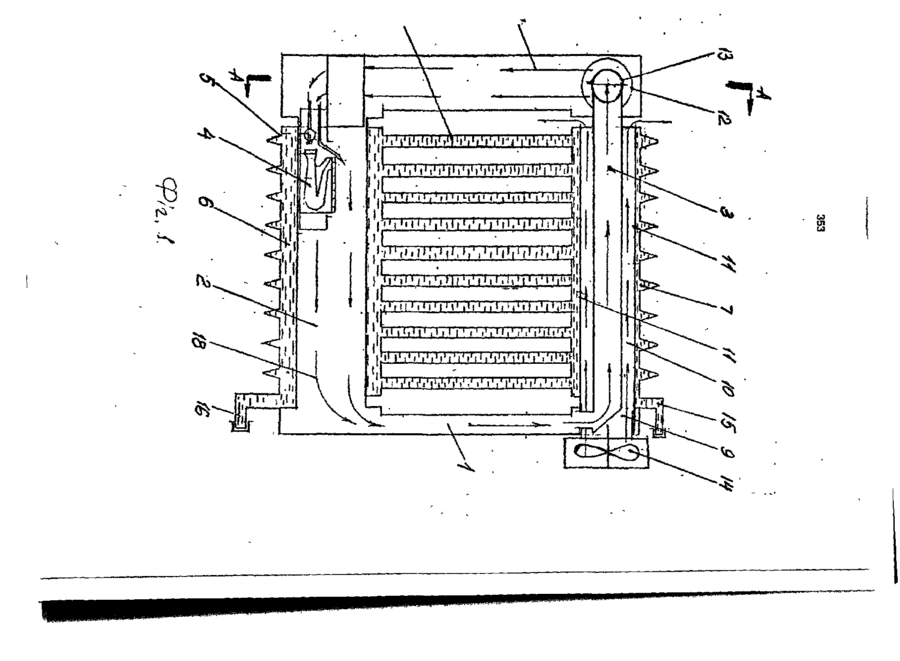

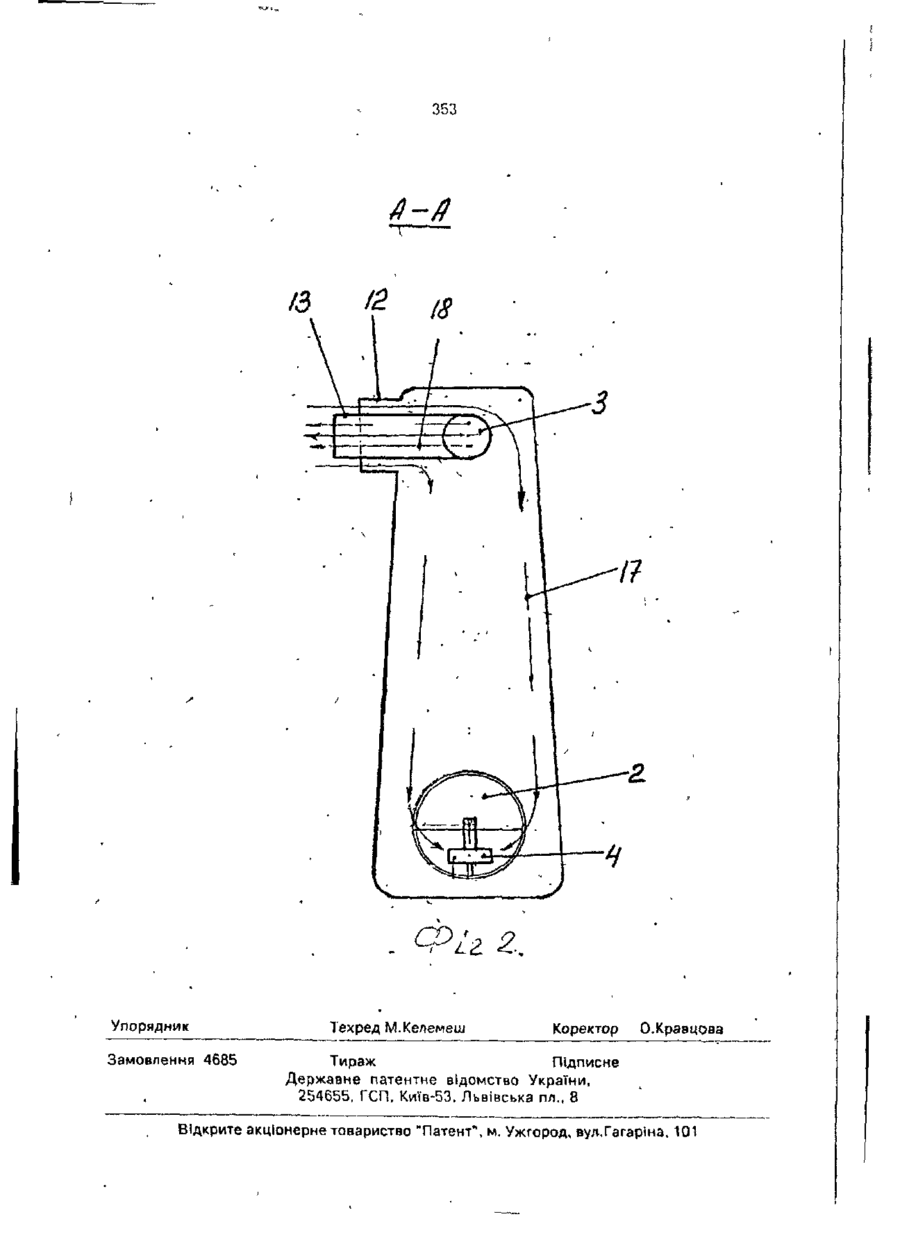

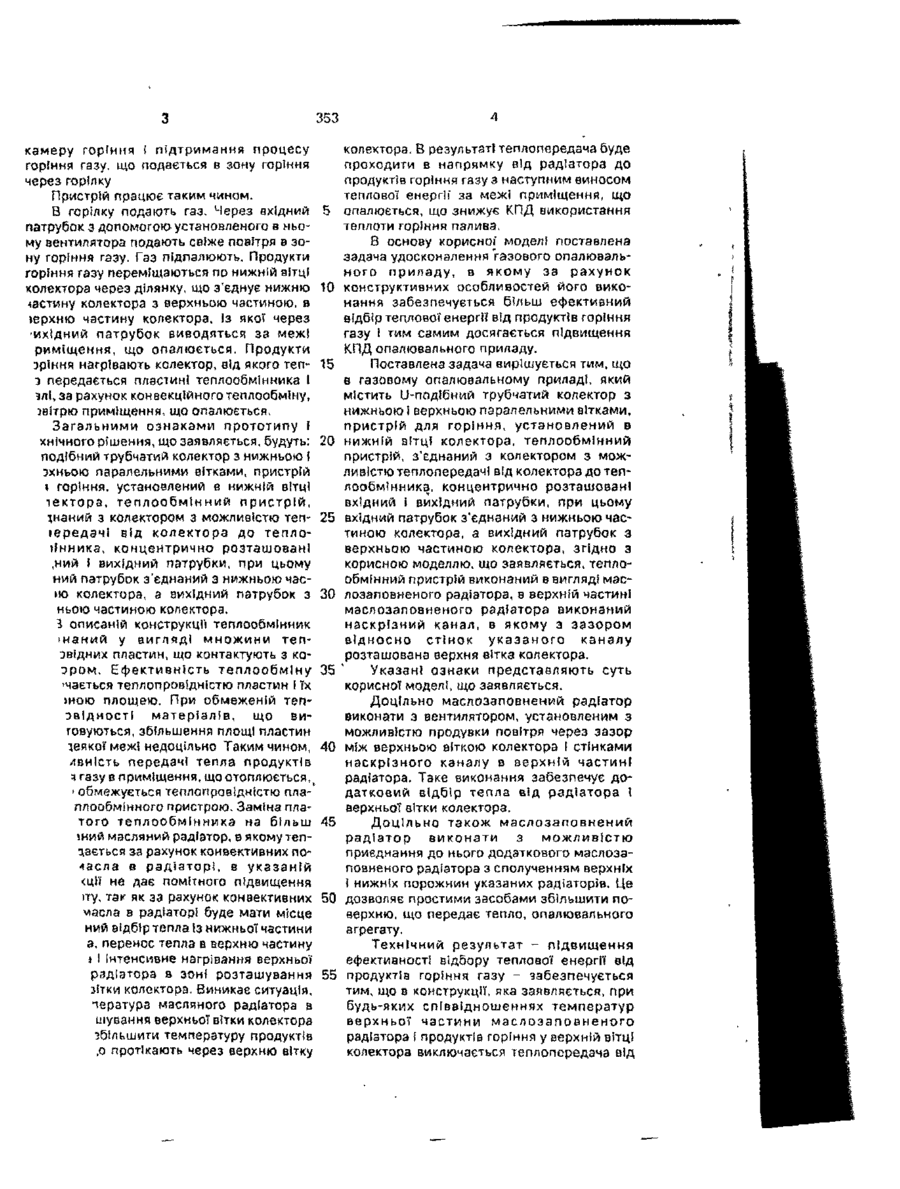

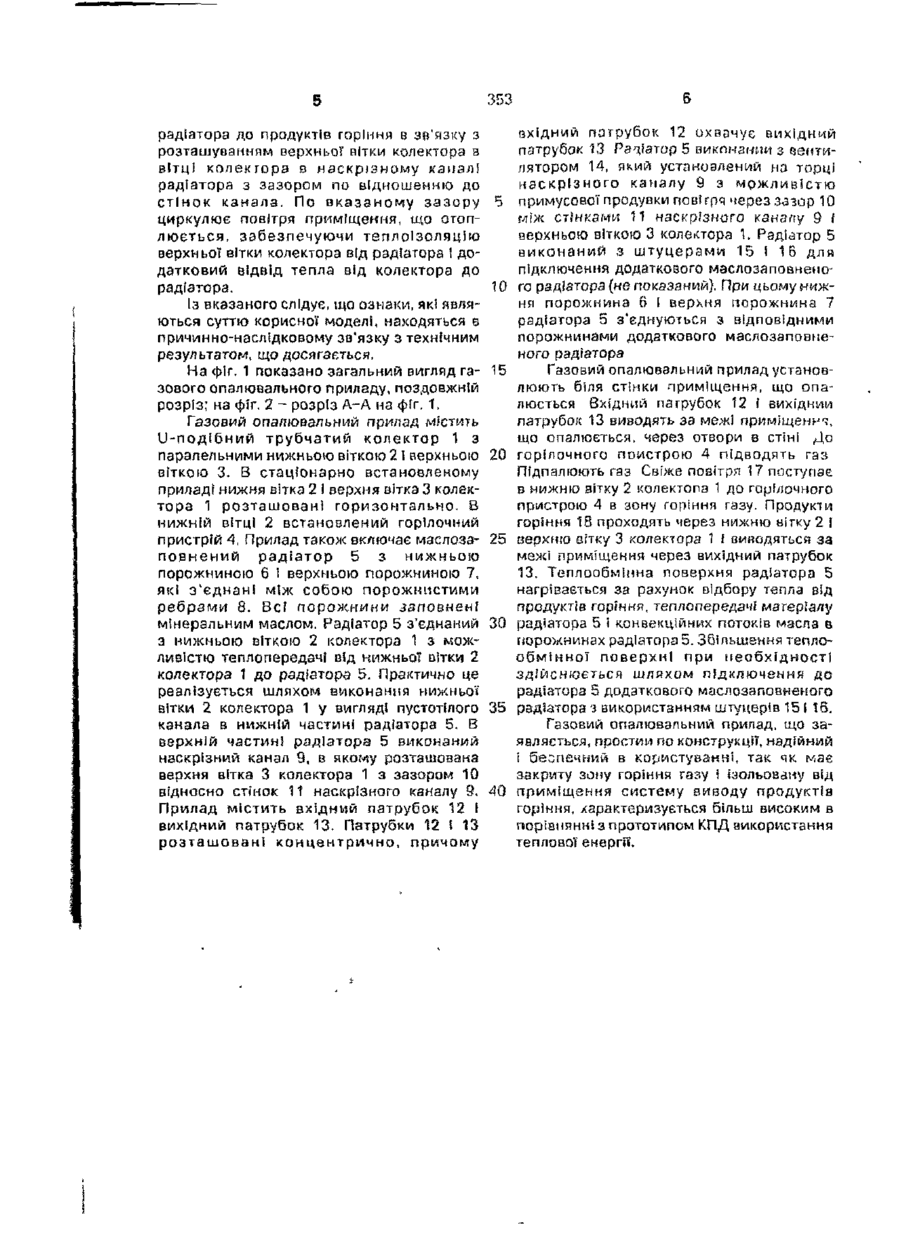

1, Газовий опалювальний прилад, що включає U-подібний трубчатий колектор з нижньою і верхньою паралельними вітками, пристрій для горіння, установлений в нижній вітці колектора, теплообмінний пристрій, з'єднаний з колектором з можливістю теплопередачі від колектора до теплообмінника, концентрично розташовані вхідний і вихідний патрубки, при цьому вхідний патрубок з'єднаний з нижньою вїткою колектора, а вихідний патрубок - з верхньою віткою колектора, який в і д р і з н я є т ь с я тим, що теплообмінний пристрій виконаний в вигляді маслозаповненого радіатора, в верхній частині маслозаповненого радіатора виконаний наскрізний канал, в якому з зазором відносно стінок указаного каналу установлена верхня вітка колектора 2. Газовий опалювальний прилад за п. 1, який в і д р і з н я є т ь с я тим, що маслозаповнений радіатор виконаний з вентилятором, установленим з можливістю продувки повітря через зазор між верхньою віткою колектора і стінками наскрізного каналу в верхній частині маслозаповненого радіатора. З Газовий опалювальний прилад за п. 1, який в і д р і з н я є т ь с я тим, що маслозапоанений радіатор виконаний з можливістю підключення до нього додаткового маслозаповненого радіатора з сполу ченням нижніх і верхніх порожнин указами) радіаторів. Корисна модель відноситься до пристроїв для опалювання житлових приміщень, більш конкретно до пристроїв конвекційного типу, що працюють на газоподібному паливі Прототипом виорано пристрій для спалювання палива І передачі тепла горіння повітрю, який являє собою опалювальний прилад конвекційного типу, що працює на газоподібному паливі. Пристрій включає U-подІбний трубчатий колектор, камеру горіння з горілкою, виконану и нижній ВІТЦІ трубчатого колектора, вхідний і вихідний патрубки, які розташо вані концентрично і з'єднані з колекторе при цьому вхідний патрубок з'єднаний нижньою вїткою колектора в місці шдвс повітря в зону горіння газу, а вихідн патрубок з'єднаний з верхньою віткою лектора в місці відводу продуктів ropit газу. Пристрій також включає тэп обмінник, який виконаний в вигляді мне ни пластин із теплопровідного матері які пересікають нижню і верхню вігки ко тора і з'єднані з ним з можливістю те передачі від колектора до плас теплообмінника. V вхідному патрубку новлений вентилятор для подачі пові" 353 колектора. В результаті теплопередача буде камеру горіння і підтримання процесу проходити в напрямку від радіатора до горіння газу, що подається в зону горіння через горілку продуктів горіння газу з наступним виносом теплової енергії за межі приміщення, що Пристрій працює таким чином. В горілку подають газ. Через вхідний 5 опалюється, що знижує КПД використання патрубок з допомогою установленого в ньотеплоти горіння палива, му вентилятора подають свіже повітря в зо8 основу корисної моделі поставлена ну горіння газу. Газ підпалюють. Продукти задача удосконалення газового опалювальгоріння газу переміщаються по нижній вітці ного приладу, в якому за рахунок колектора через ділянку, що з'єднує нижню 10 конструктивних особливостей його викочастину колектора з верхньою частиною, в нання забезпечується більш ефективний верхню частину колектора, Із якої через відбір теплової енергії від продуктів горіння ихідний патрубок виводяться за меж! газу і тим самим досягається підвищення риміщення, що опалюється. Продукти КПД опалювального приладу. зріння нагрівають колектор, від якого теп- 15 Поставлена задача вирішується тим, що э передається пластині теплообмінника І в газовому опалювальному приладі, який злі, за рахунок конвекційного теплообміну, містить U-подІбний трубчатий колектор з 5ВІтрю приміщення, що опалюється. нижньою і верхньою паралельними вітками, пристрій для горіння, установлений в Загальними ознаками прототипу і хнічного рішення, ідо заявляється, будуть: 20 нижній вїтці колектора, теплообмінний подібний трубчатий колектор з нижньою І пристрій, з'єднаний з колектором з можэхньою паралельними вітками, пристрій ливістю теплопередачі від колектора до тепі горіння, установлений в нижній вітці лообмінника, концентрично розташовані тектора, теплообмінний пристрій, вхідний і вихідний патрубки, при цьому знаний з колектором з можливістю теп- 25 вхідний патрубок з'єднаний з нижньою часіередзчї від колектора до теплотиною колектора, а вихідний патрубок з іінника, концентрично розташовані верхньою частиною колектора, згідно з ,ний І вихідний патрубки, при цьому корисною моделлю, що заявляється, теплоний патрубок з'єднаний з нижньою часобмінний пристрій виконаний в вигляді мас»ю колектора, а вихідний патрубок з 30 лозаповненого радіатора, в верхній частині ньою частиною колектора. маслозаповненого радіатора виконаний І описаній конструкції теплообмінник наскрізний канал, в якому з зазором і наний у вигляді множини тепвідносно стінок указаного каналу звідних пластин, що контактують з корозташована верхня вітка колектора. эром. Ефективність теплообміну 35 ' Указані ознаки представляють суть 'чається теплопровідністю пластин і їх корисної моделі, що заявляється. ЇНОЮ площею. При обмеженій тепДоцільно маслоззповнений радіатор личності матеріалів, що вивиконати з вентилятором, установленим з говуються, збільшення площі пластин можливістю продувки повітря через зазор деякої межі недоцільно Таким чином, 40 між верхньою віткою колектора і стінками двність передачі тепла продуктів наскрізного каналу в верхній частині * газу в приміщення, що отоплюється^ радіатора. Таке виконання забезпечує до• обмежується теплопровідністю пладатковий відбір тепла від радіатора 1 плообмінного пристрою. Заміна плаверхньої вітки колектора. того теплообмінника на більш Доцільно також маслозаповнений !ний масляний радіатор, в якому теп- 45 радіатор виконати з можливістю зається за рахунок конвективних поприєднання до нього додаткового маслозагасла в радіаторі, в указаній повненого радіатора з сполученням верхніх
