Пристрій для створення акустичних коливань

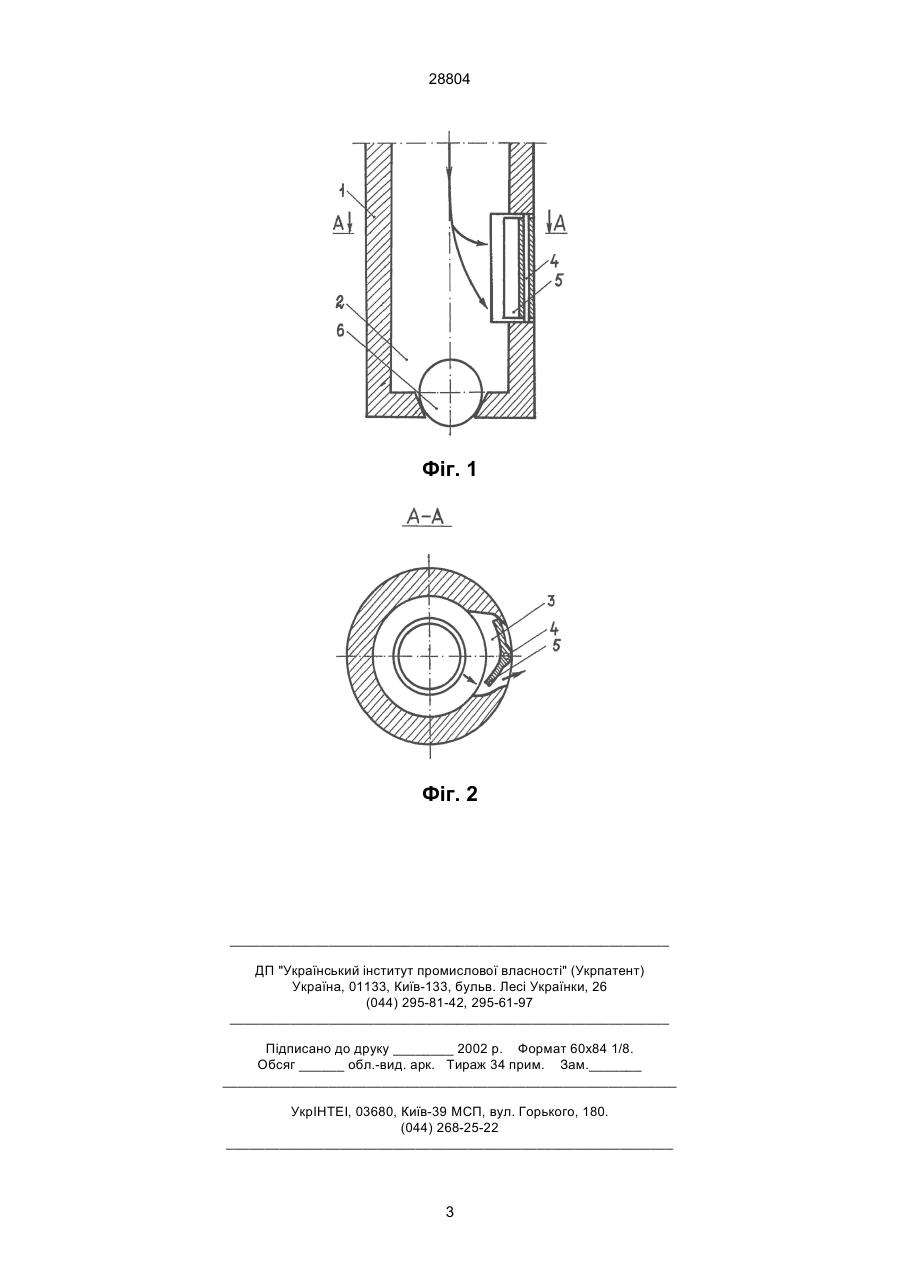

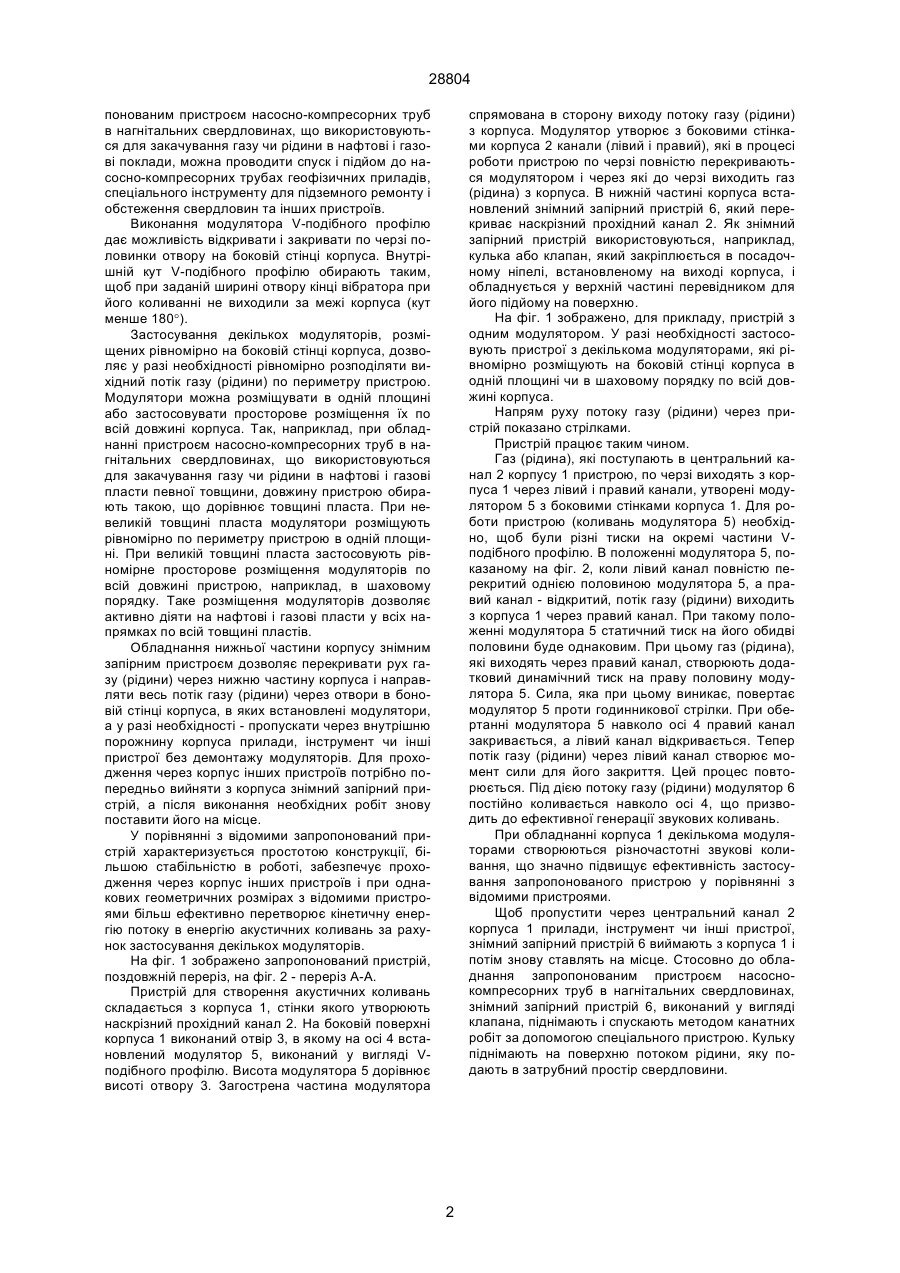

1. Пристрій для створення акустичних коливань, що містить корпус, всередині якого встановлений з можливістю коливань навколо осі і з'єднаний з джерелом стиснутого газу (рідини) модуля 28804 понованим пристроєм насосно-компресорних труб в нагнітальних свердловинах, що використовуються для закачування газу чи рідини в нафтові і газові поклади, можна проводити спуск і підйом до насосно-компресорних трубах геофізичних приладів, спеціального інструменту для підземного ремонту і обстеження свердловин та інших пристроїв. Виконання модулятора V-подібного профілю дає можливість відкривати і закривати по черзі половинки отвору на боковій стінці корпуса. Внутрішній кут V-подібного профілю обирають таким, щоб при заданій ширині отвору кінці вібратора при його коливанні не виходили за межі корпуса (кут менше 180°). Застосування декількох модуляторів, розміщених рівномірно на боковій стінці корпуса, дозволяє у разі необхідності рівномірно розподіляти вихідний потік газу (рідини) по периметру пристрою. Модулятори можна розміщувати в одній площині або застосовувати просторове розміщення їх по всій довжині корпуса. Так, наприклад, при обладнанні пристроєм насосно-компресорних труб в нагнітальних свердловинах, що використовуються для закачування газу чи рідини в нафтові і газові пласти певної товщини, довжину пристрою обирають такою, що дорівнює товщині пласта. При невеликій товщині пласта модулятори розміщують рівномірно по периметру пристрою в одній площині. При великій товщині пласта застосовують рівномірне просторове розміщення модуляторів по всій довжині пристрою, наприклад, в шаховому порядку. Таке розміщення модуляторів дозволяє активно діяти на нафтові і газові пласти у всіх напрямках по всій товщині пластів. Обладнання нижньої частини корпусу знімним запірним пристроєм дозволяє перекривати рух газу (рідини) через нижню частину корпуса і направляти весь потік газу (рідини) через отвори в боновій стінці корпуса, в яких встановлені модулятори, а у разі необхідності - пропускати через внутрішню порожнину корпуса прилади, інструмент чи інші пристрої без демонтажу модуляторів. Для проходження через корпус інших пристроїв потрібно попередньо вийняти з корпуса знімний запірний пристрій, а після виконання необхідних робіт знову поставити його на місце. У порівнянні з відомими запропонований пристрій характеризується простотою конструкції, більшою стабільністю в роботі, забезпечує проходження через корпус інших пристроїв і при однакових геометричних розмірах з відомими пристроями більш ефективно перетворює кінетичну енергію потоку в енергію акустичних коливань за рахунок застосування декількох модуляторів. На фіг. 1 зображено запропонований пристрій, поздовжній переріз, на фіг. 2 - переріз А-А. Пристрій для створення акустичних коливань складається з корпуса 1, стінки якого утворюють наскрізний прохідний канал 2. На боковій поверхні корпуса 1 виконаний отвір 3, в якому на осі 4 встановлений модулятор 5, виконаний у вигляді Vподібного профілю. Висота модулятора 5 дорівнює висоті отвору 3. Загострена частина модулятора спрямована в сторону виходу потоку газу (рідини) з корпуса. Модулятор утворює з боковими стінками корпуса 2 канали (лівий і правий), які в процесі роботи пристрою по черзі повністю перекриваються модулятором і через які до черзі виходить газ (рідина) з корпуса. В нижній частині корпуса встановлений знімний запірний пристрій 6, який перекриває наскрізний прохідний канал 2. Як знімний запірний пристрій використовуються, наприклад, кулька або клапан, який закріплюється в посадочному ніпелі, встановленому на виході корпуса, і обладнується у верхній частині перевідником для його підйому на поверхню. На фіг. 1 зображено, для прикладу, пристрій з одним модулятором. У разі необхідності застосовують пристрої з декількома модуляторами, які рівномірно розміщують на боковій стінці корпуса в одній площині чи в шаховому порядку по всій довжині корпуса. Напрям руху потоку газу (рідини) через пристрій показано стрілками. Пристрій працює таким чином. Газ (рідина), які поступають в центральний канал 2 корпусу 1 пристрою, по черзі виходять з корпуса 1 через лівий і правий канали, утворені модулятором 5 з боковими стінками корпуса 1. Для роботи пристрою (коливань модулятора 5) необхідно, щоб були різні тиски на окремі частини Vподібного профілю. В положенні модулятора 5, показаному на фіг. 2, коли лівий канал повністю перекритий однією половиною модулятора 5, а правий канал - відкритий, потік газу (рідини) виходить з корпуса 1 через правий канал. При такому положенні модулятора 5 статичний тиск на його обидві половини буде однаковим. При цьому газ (рідина), які виходять через правий канал, створюють додатковий динамічний тиск на праву половину модулятора 5. Сила, яка при цьому виникає, повертає модулятор 5 проти годинникової стрілки. При обертанні модулятора 5 навколо осі 4 правий канал закривається, а лівий канал відкривається. Тепер потік газу (рідини) через лівий канал створює момент сили для його закриття. Цей процес повторюється. Під дією потоку газу (рідини) модулятор 6 постійно коливається навколо осі 4, що призводить до ефективної генерації звукових коливань. При обладнанні корпуса 1 декількома модуляторами створюються різночастотні звукові коливання, що значно підвищує ефективність застосування запропонованого пристрою у порівнянні з відомими пристроями. Щоб пропустити через центральний канал 2 корпуса 1 прилади, інструмент чи інші пристрої, знімний запірний пристрій 6 виймають з корпуса 1 і потім знову ставлять на місце. Стосовно до обладнання запропонованим пристроєм насоснокомпресорних труб в нагнітальних свердловинах, знімний запірний пристрій 6, виконаний у вигляді клапана, піднімають і спускають методом канатних робіт за допомогою спеціального пристрою. Кульку піднімають на поверхню потоком рідини, яку подають в затрубний простір свердловини. 2 28804 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
