Установка для гранулювання добрив

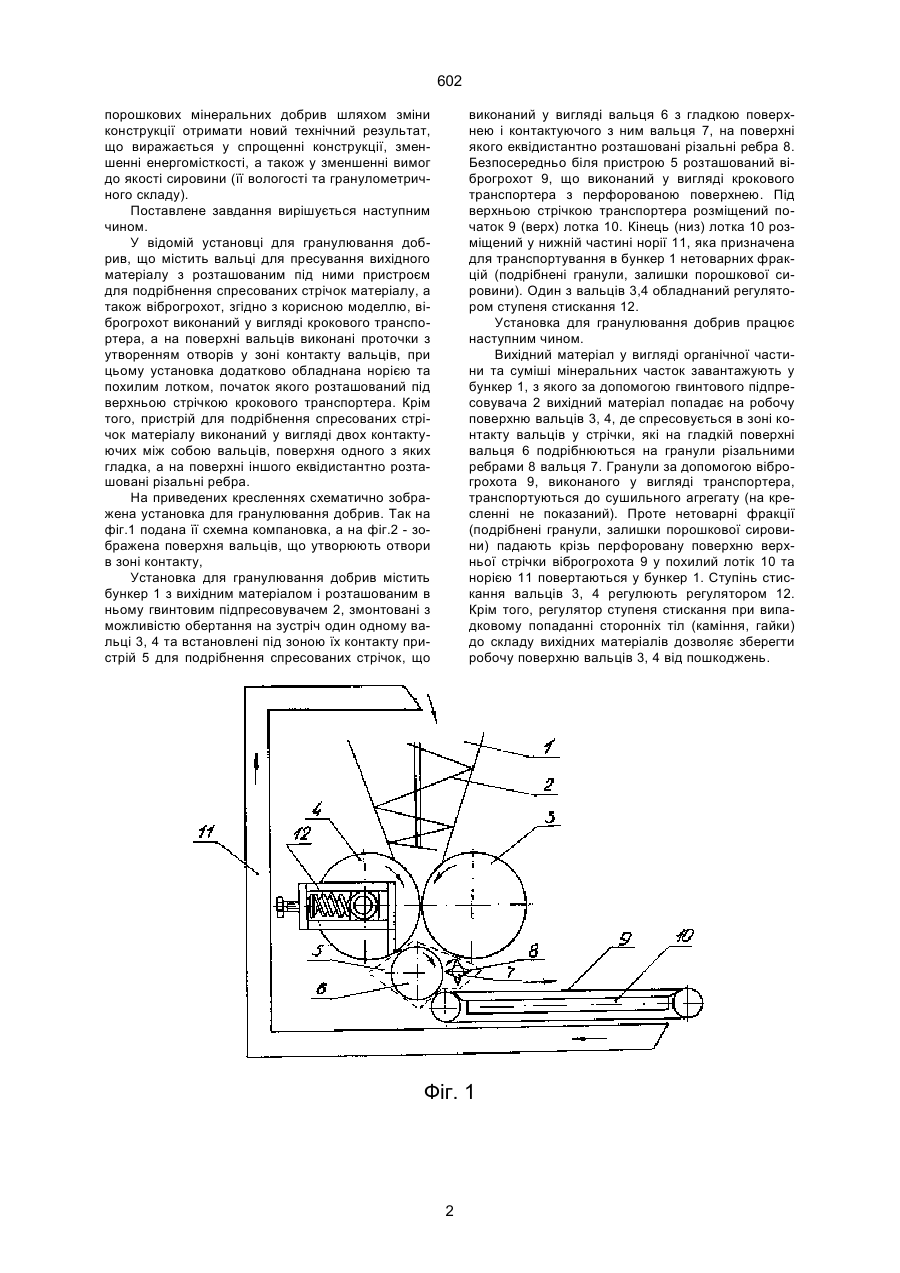

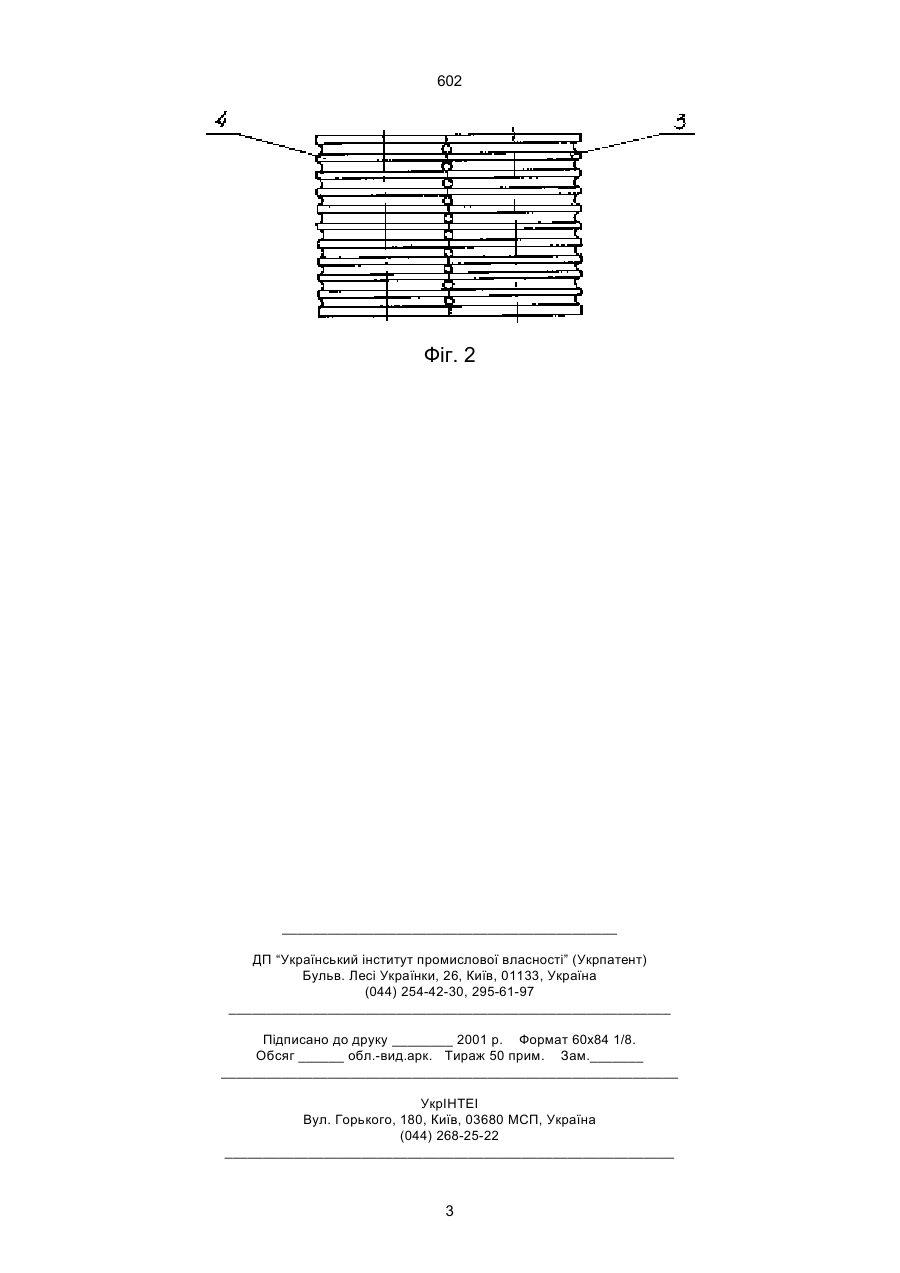

1. Установка для гранулювання добрив, що містить вальці для пресування вихідного матеріалу з розташованим під ними пристроєм для подрібнення спресованих стрічок матеріалу, а також віброгрохот, яка відрізняється тим, що віброгро 602 виконаний у вигляді вальця 6 з гладкою поверхнею і контактуючого з ним вальця 7, на поверхні якого еквідистантно розташовані різальні ребра 8. Безпосередньо біля пристрою 5 розташований віброгрохот 9, що виконаний у вигляді крокового транспортера з перфорованою поверхнею. Під верхньою стрічкою транспортера розміщений початок 9 (верх) лотка 10. Кінець (низ) лотка 10 розміщений у нижній частині норії 11, яка призначена для транспортування в бункер 1 нетоварних фракцій (подрібнені гранули, залишки порошкової сировини). Один з вальців 3,4 обладнаний регулятором ступеня стискання 12. Установка для гранулювання добрив працює наступним чином. Вихідний матеріал у вигляді органічної частини та суміші мінеральних часток завантажують у бункер 1, з якого за допомогою гвинтового підпресовувача 2 вихідний матеріал попадає на робочу поверхню вальців 3, 4, де спресовується в зоні контакту вальців у стрічки, які на гладкій поверхні вальця 6 подрібнюються на гранули різальними ребрами 8 вальця 7. Гранули за допомогою віброгрохота 9, виконаного у вигляді транспортера, транспортуються до сушильного агрегату (на кресленні не показаний). Проте нетоварні фракції (подрібнені гранули, залишки порошкової сировини) падають крізь перфоровану поверхню верхньої стрічки віброгрохота 9 у похилий лотік 10 та норією 11 повертаються у бункер 1. Ступінь стискання вальців 3, 4 регулюють регулятором 12. Крім того, регулятор ступеня стискання при випадковому попаданні сторонніх тіл (каміння, гайки) до складу вихідних матеріалів дозволяє зберегти робочу поверхню вальців 3, 4 від пошкоджень. порошкових мінеральних добрив шляхом зміни конструкції отримати новий технічний результат, що виражається у спрощенні конструкції, зменшенні енергомісткості, а також у зменшенні вимог до якості сировини (її вологості та гранулометричного складу). Поставлене завдання вирішується наступним чином. У відомій установці для гранулювання добрив, що містить вальці для пресування вихідного матеріалу з розташованим під ними пристроєм для подрібнення спресованих стрічок матеріалу, а також віброгрохот, згідно з корисною моделлю, віброгрохот виконаний у вигляді крокового транспортера, а на поверхні вальців виконані проточки з утворенням отворів у зоні контакту вальців, при цьому установка додатково обладнана норією та похилим лотком, початок якого розташований під верхньою стрічкою крокового транспортера. Крім того, пристрій для подрібнення спресованих стрічок матеріалу виконаний у вигляді двох контактуючих між собою вальців, поверхня одного з яких гладка, а на поверхні іншого еквідистантно розташовані різальні ребра. На приведених кресленнях схематично зображена установка для гранулювання добрив. Так на фіг.1 подана її схемна компановка, а на фіг.2 - зображена поверхня вальців, що утворюють отвори в зоні контакту, Установка для гранулювання добрив містить бункер 1 з вихідним матеріалом і розташованим в ньому гвинтовим підпресовувачем 2, змонтовані з можливістю обертання на зустріч один одному вальці 3, 4 та встановлені під зоною їх контакту пристрій 5 для подрібнення спресованих стрічок, що Фіг. 1 2 602 Фіг. 2 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
