Стіна

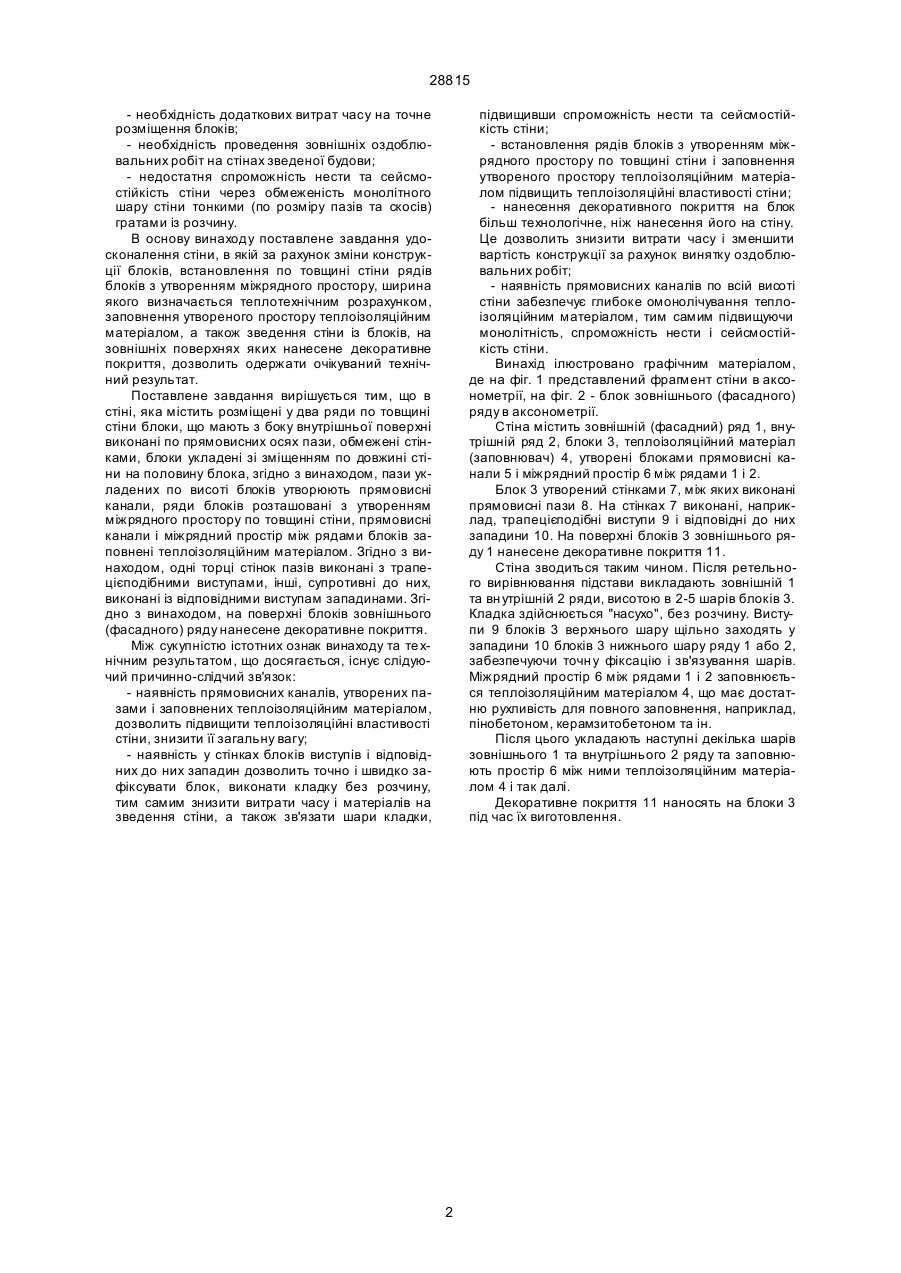

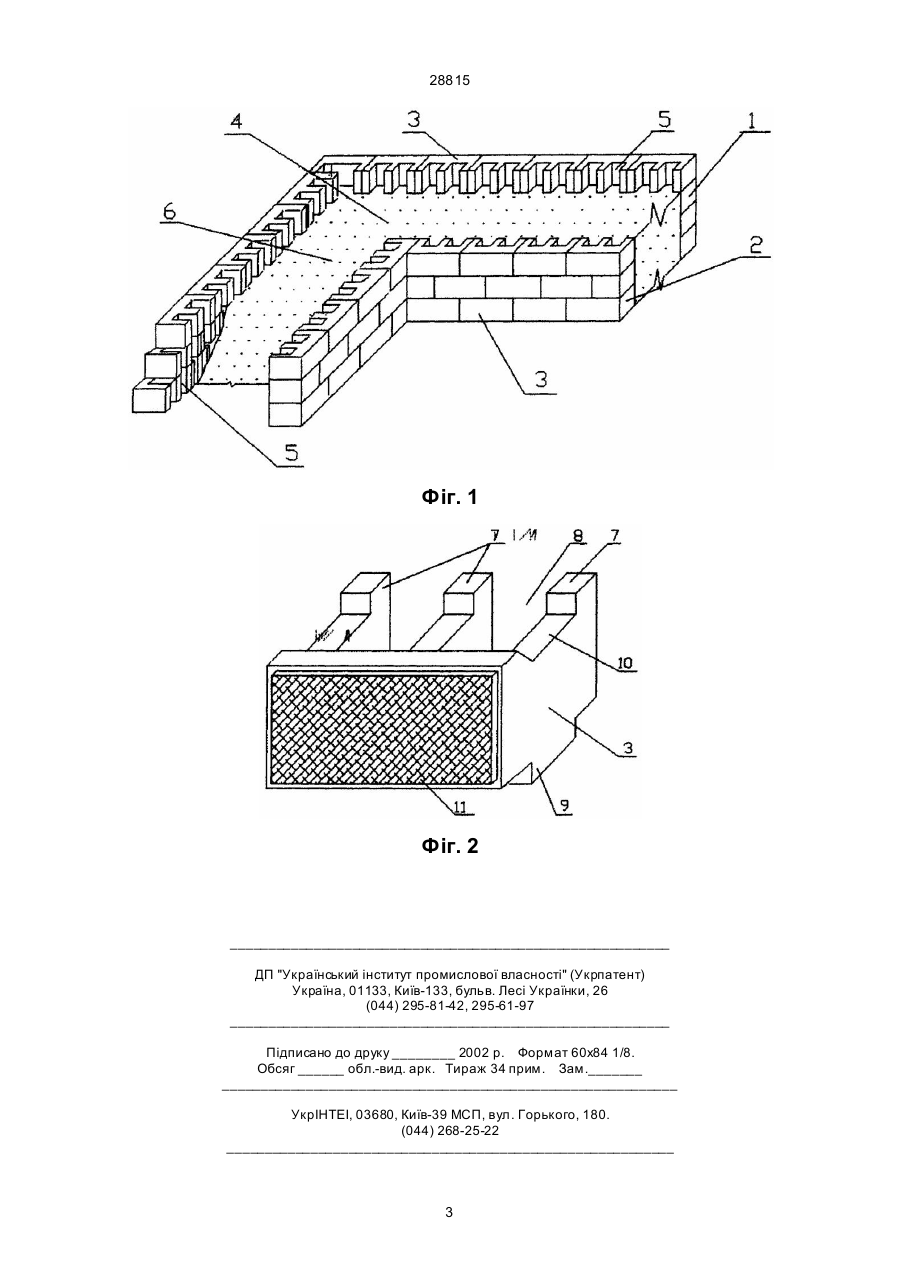

1. Стіна, що містить розмішені в два ряди по товщині стіни блоки, що мають з боку внутрішньої поверхні виконані по прямовисних осях пази, обмежені стінками, блоки укладені зі зміщенням по довжині стіни на половину блока, яка відрізня 28815 - необхідність додаткових витрат часу на точне розміщення блоків; - необхідність проведення зовнішніх оздоблювальних робіт на стінах зведеної будови; - недостатня спроможність нести та сейсмостійкість стіни через обмеженість монолітного шару стіни тонкими (по розміру пазів та скосів) гратами із розчину. В основу винаходу поставлене завдання удосконалення стіни, в якій за рахунок зміни конструкції блоків, встановлення по товщині стіни рядів блоків з утворенням міжрядного простору, ширина якого визначається теплотехнічним розрахунком, заповнення утвореного простору теплоізоляційним матеріалом, а також зведення стіни із блоків, на зовнішніх поверхнях яких нанесене декоративне покриття, дозволить одержати очікуваний технічний результат. Поставлене завдання вирішується тим, що в стіні, яка містить розміщені у два ряди по товщині стіни блоки, що мають з боку внутрішньої поверхні виконані по прямовисних осях пази, обмежені стінками, блоки укладені зі зміщенням по довжині стіни на половину блока, згідно з винаходом, пази укладених по висоті блоків утворюють прямовисні канали, ряди блоків розташовані з утворенням міжрядного простору по товщині стіни, прямовисні канали і міжрядний простір між рядами блоків заповнені теплоізоляційним матеріалом. Згідно з винаходом, одні торці стінок пазів виконані з трапецієподібними виступами, інші, супротивні до них, виконані із відповідними виступам западинами. Згідно з винаходом, на поверхні блоків зовнішнього (фасадного) ряду нанесене декоративне покриття. Між сукупністю істотних ознак винаходу та те хнічним результатом, що досягається, існує слідуючий причинно-слідчий зв'язок: - наявність прямовисних каналів, утворених пазами і заповнених теплоізоляційним матеріалом, дозволить підвищити теплоізоляційні властивості стіни, знизити її загальну вагу; - наявність у стінках блоків виступів і відповідних до них западин дозволить точно і швидко зафіксувати блок, виконати кладку без розчину, тим самим знизити витрати часу і матеріалів на зведення стіни, а також зв'язати шари кладки, підвищивши спроможність нести та сейсмостійкість стіни; - встановлення рядів блоків з утворенням міжрядного простору по товщині стіни і заповнення утвореного простору теплоізоляційним матеріалом підвищить теплоізоляційні властивості стіни; - нанесення декоративного покриття на блок більш технологічне, ніж нанесення його на стіну. Це дозволить знизити витрати часу і зменшити вартість конструкції за рахунок винятку оздоблювальних робіт; - наявність прямовисних каналів по всій висоті стіни забезпечує глибоке омонолічування теплоізоляційним матеріалом, тим самим підвищуючи монолітність, спроможність нести і сейсмостійкість стіни. Винахід ілюстровано графічним матеріалом, де на фіг. 1 представлений фрагмент стіни в аксонометрії, на фіг. 2 - блок зовнішнього (фасадного) ряду в аксонометрії. Стіна містить зовнішній (фасадний) ряд 1, внутрішній ряд 2, блоки 3, теплоізоляційний матеріал (заповнювач) 4, утворені блоками прямовисні канали 5 і міжрядний простір 6 між рядами 1 і 2. Блок 3 утворений стінками 7, між яких виконані прямовисні пази 8. На стінках 7 виконані, наприклад, трапецієподібні виступи 9 і відповідні до них западини 10. На поверхні блоків 3 зовнішнього ряду 1 нанесене декоративне покриття 11. Стіна зводиться таким чином. Після ретельного вирівнювання підстави викладають зовнішній 1 та вн утрішній 2 ряди, висотою в 2-5 шарів блоків 3. Кладка здійснюється "насухо", без розчину. Виступи 9 блоків 3 верхнього шару щільно заходять у западини 10 блоків 3 нижнього шару ряду 1 або 2, забезпечуючи точн у фіксацію і зв'язування шарів. Міжрядний простір 6 між рядами 1 і 2 заповнюється теплоізоляційним матеріалом 4, що має достатню рухливість для повного заповнення, наприклад, пінобетоном, керамзитобетоном та ін. Після цього укладають наступні декілька шарів зовнішнього 1 та внутрішнього 2 ряду та заповнюють простір 6 між ними теплоізоляційним матеріалом 4 і так далі. Декоративне покриття 11 наносять на блоки 3 під час їх виготовлення. 2 28815 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
