Пристрій для проведення газометричних досліджень в гірських породах

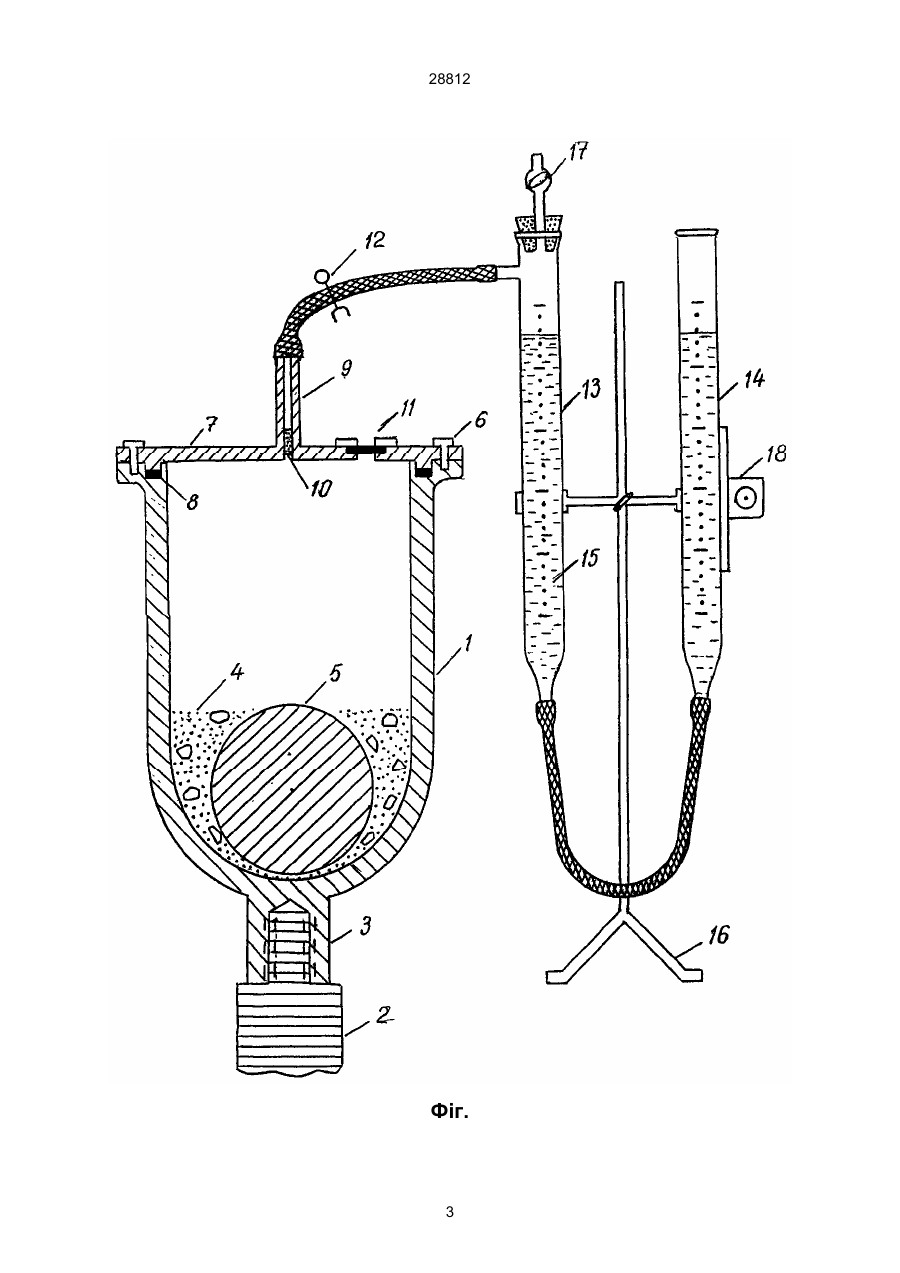

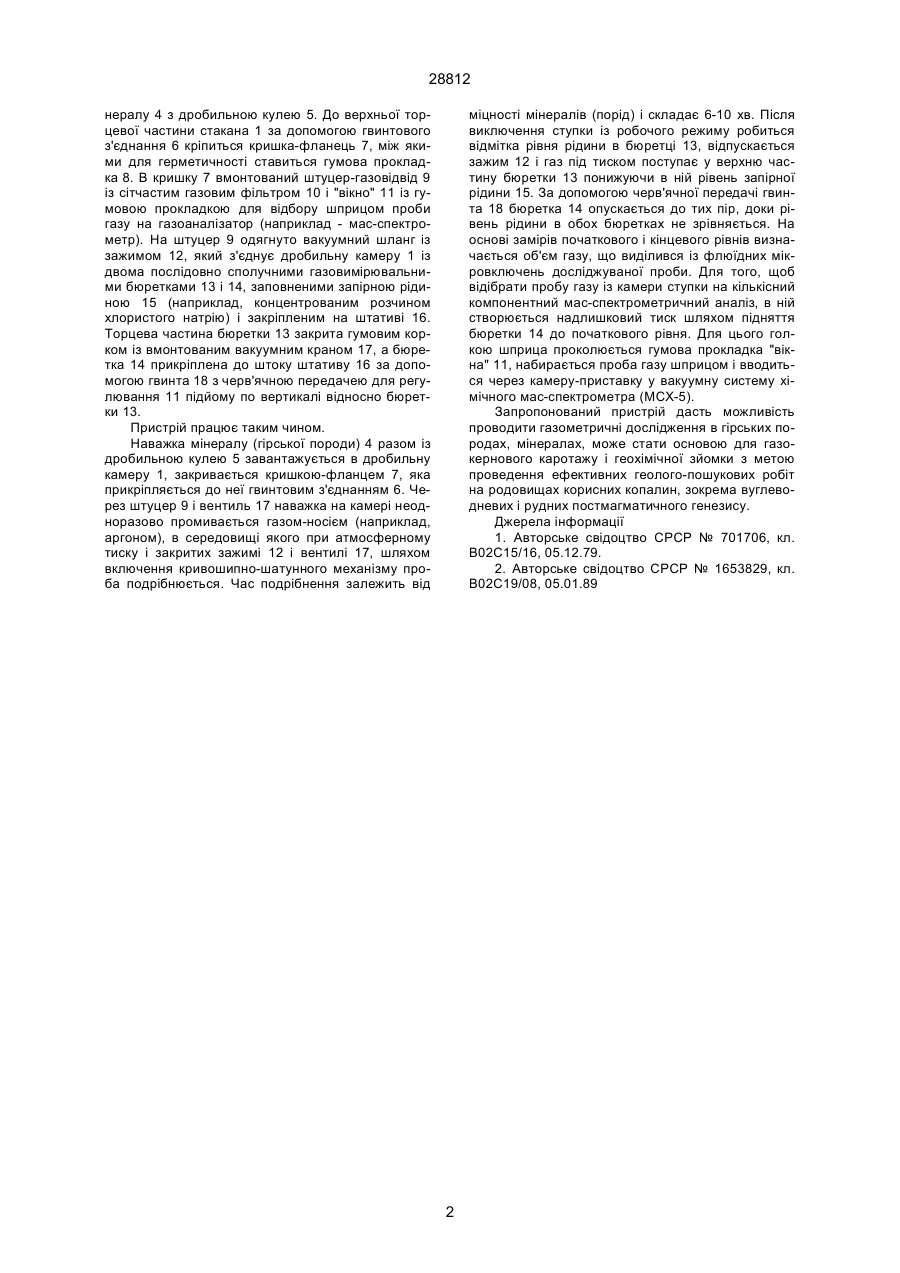

1. Пристрій для проведення газометричних досліджень в гірських породах, що включає циліндричну камеру з вільно розміщеною дробильною 28812 нералу 4 з дробильною кулею 5. До верхньої торцевої частини стакана 1 за допомогою гвинтового з'єднання 6 кріпиться кришка-фланець 7, між якими для герметичності ставиться гумова прокладка 8. В кришку 7 вмонтований штуцер-газовідвід 9 із сітчастим газовим фільтром 10 і "вікно" 11 із гумовою прокладкою для відбору шприцом проби газу на газоаналізатор (наприклад - мас-спектрометр). На штуцер 9 одягнуто вакуумний шланг із зажимом 12, який з'єднує дробильну камеру 1 із двома послідовно сполучними газовимірювальними бюретками 13 і 14, заповненими запірною рідиною 15 (наприклад, концентрованим розчином хлористого натрію) і закріпленим на штативі 16. Торцева частина бюретки 13 закрита гумовим корком із вмонтованим вакуумним краном 17, а бюретка 14 прикріплена до штоку штативу 16 за допомогою гвинта 18 з черв'ячною передачею для регулювання 11 підйому по вертикалі відносно бюретки 13. Пристрій працює таким чином. Наважка мінералу (гірської породи) 4 разом із дробильною кулею 5 завантажується в дробильну камеру 1, закривається кришкою-фланцем 7, яка прикріпляється до неї гвинтовим з'єднанням 6. Через штуцер 9 і вентиль 17 наважка на камері неодноразово промивається газом-носієм (наприклад, аргоном), в середовищі якого при атмосферному тиску і закритих зажимі 12 і вентилі 17, шляхом включення кривошипно-шатунного механізму проба подрібнюється. Час подрібнення залежить від міцності мінералів (порід) і складає 6-10 хв. Після виключення ступки із робочого режиму робиться відмітка рівня рідини в бюретці 13, відпускається зажим 12 і газ під тиском поступає у верхню частину бюретки 13 понижуючи в ній рівень запірної рідини 15. За допомогою черв'ячної передачі гвинта 18 бюретка 14 опускається до тих пір, доки рівень рідини в обох бюретках не зрівняється. На основі замірів початкового і кінцевого рівнів визначається об'єм газу, що виділився із флюїдних мікровключень досліджуваної проби. Для того, щоб відібрати пробу газу із камери ступки на кількісний компонентний мас-спектрометричний аналіз, в ній створюється надлишковий тиск шляхом підняття бюретки 14 до початкового рівня. Для цього голкою шприца проколюється гумова прокладка "вікна" 11, набирається проба газу шприцом і вводиться через камеру-приставку у вакуумну систему хімічного мас-спектрометра (МСХ-5). Запропонований пристрій дасть можливість проводити газометричні дослідження в гірських породах, мінералах, може стати основою для газокернового каротажу і геохімічної зйомки з метою проведення ефективних геолого-пошукових робіт на родовищах корисних копалин, зокрема вуглеводневих і рудних постмагматичного генезису. Джерела інформації 1. Авторське свідоцтво СРСР № 701706, кл. В02С15/16, 05.12.79. 2. Авторське свідоцтво СРСР № 1653829, кл. В02С19/08, 05.01.89 2 28812 Фіг. 3 28812 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
