Цегляна стіна з теплоізоляційними прошарками

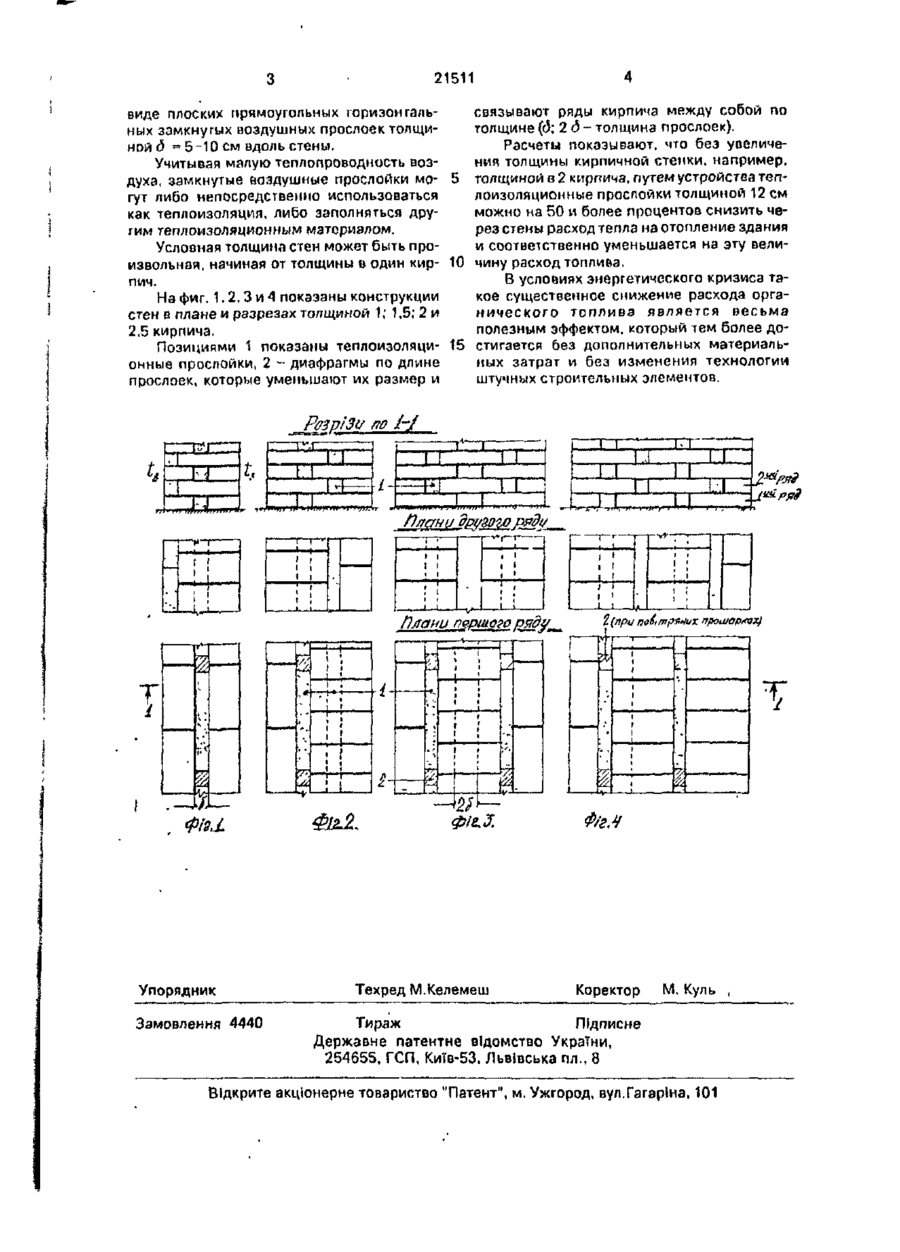

Кирпичная стена с теплоизоляционными прослойками, включающая горизонтальную кладку с воздушными прослойками, расположенными в массиве стены, о т л и ч а ю щ а я с я тем. что воздушные прослойки выполнены в виде горизонтальных прямоугольных замкнутых разрозненных воздушных прослоек частично или полностью заполненных теплоизоляционным материалом. С > Изобретение относится к строительству и может быть использовано при возведении стен зданий и сооружений из штучных изделий (кирпича). Целью изобретения является увеличение термического сопротивления стенки, и соответственно уменьшение расхода тепла при эксплуатации зданий. Известна каменная клздкэ наружных стен из готовых щелевидных камней [Авт. св. СССР № 1557282], аналогичное решение предлагается при использовании готовых бетонных блоков [Авт св. СССР № 1667987], имеющих прямоугольные выступы и впадины и образующих в кладке воздушные прослойки. Недостатком такого решения является сложность технологии изготовления таких строительных камней и блоков в результате сложности их профиля. Наиболее близким по технической сущности и достигаемому результату к заявляе мому является облегченная кирпичная стена с вертикальными каналами в виде воздушной прослойки, расположенной с внутренней стены здания [Авт. ев СССР N? 1333752]. Недостатком такого технического решения является низкая теплотехническая эффективносіь воздушной прослойки, где в результате конвективных потоков, возникающих при вертикальном расположении прослойки, увеличивается теплопередача через стену, а соответственно возрастают теплопотери здания. В основе изобретения предложение по созданию в кирпичной кладке горизонтальных воздушных прослоек, где конвективные токи не возникают, а соответственно уменьшаются теплопотери через такие ограждения без дополнительных затрат строительного материала. Предлагается стена, при кладке которой в массиве между горизонтальными рядами кладки образуется пустое пространство в го ел 21511 связывают ряды кирпича между собой по виде плоских прямоугольных горизонтальтолщине (с5; 2 д - толщина прослоек). ных замкнутых воздушных прослоек толщиРасчеты показывают, что без увеличеной д =5-10 см вдоль стены. ния толщины кирпичной стенки, например, Учитывая малую теплопроводность возтолщиной G 2 кирпича, путем устройства тепдуха, замкнутые воздушные прослойки молоизоляционные прослойки толщиной 12 см гут либо непосредственно использоваться можно на 50 и более процентов снизить чекак теплоизоляция, либо заполняться друрез стены расход тепла на отопление здания гим теплоизоляционным материалом. и соответственно уменьшается на эту велиУсловная толщина стен может быть произвольная, начиная от толщины в один кир- 10 чину расход топлива. В условиях энергетического кризиса тапич. кое существенное снижение расхода оргаНа фиг. 1.2,3 и 4 показаны конструкции н и ч е с к о г о топлива является весьма стен в плане и разрезах толщиной 1; 1,5; 2 и полезным эффектом, который тем более до2,5 кирпича. Позициями 1 показаны теплоизоляци- 15 стигается без дополнительных материальных затрат и без изменения технологии онные прослойки, 2 - диафрагмы по длине штучных строительных элементов. прослоек, которые уменьшают их размер и ГЕ рярну другого ряду ;; і і і ! * * і і і 1 1 1 і t і і 1 і ПЄРШО2О ряді/ %("Ри паітр*чих npoujopsoxj 4 У Ф/гЛ Упорядник Замовлення 4440 Техред М.Келемеш Коректор М. Куль , Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Ґагаріна, 101
