Фоточутливий матеріал на основі бромистого кадмію

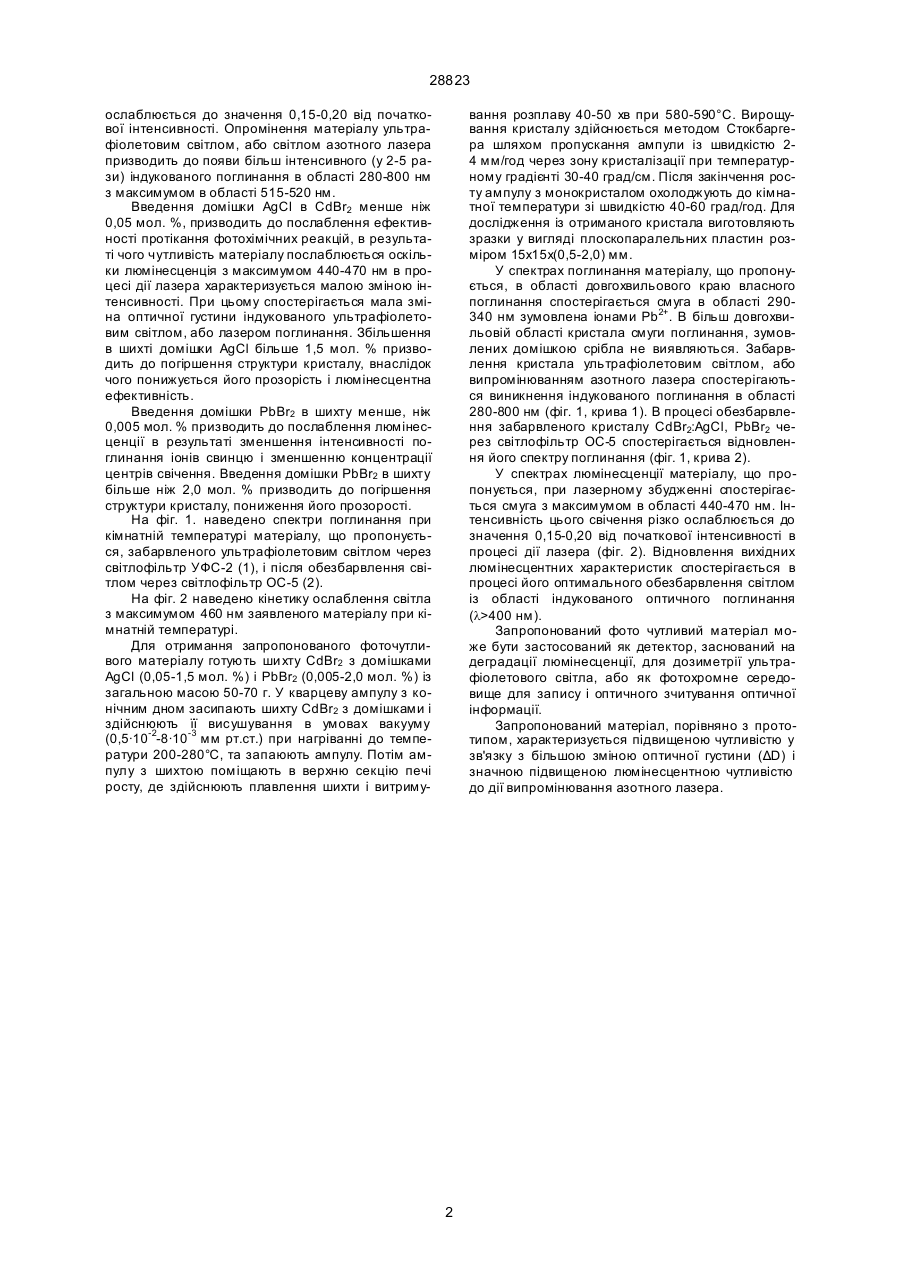

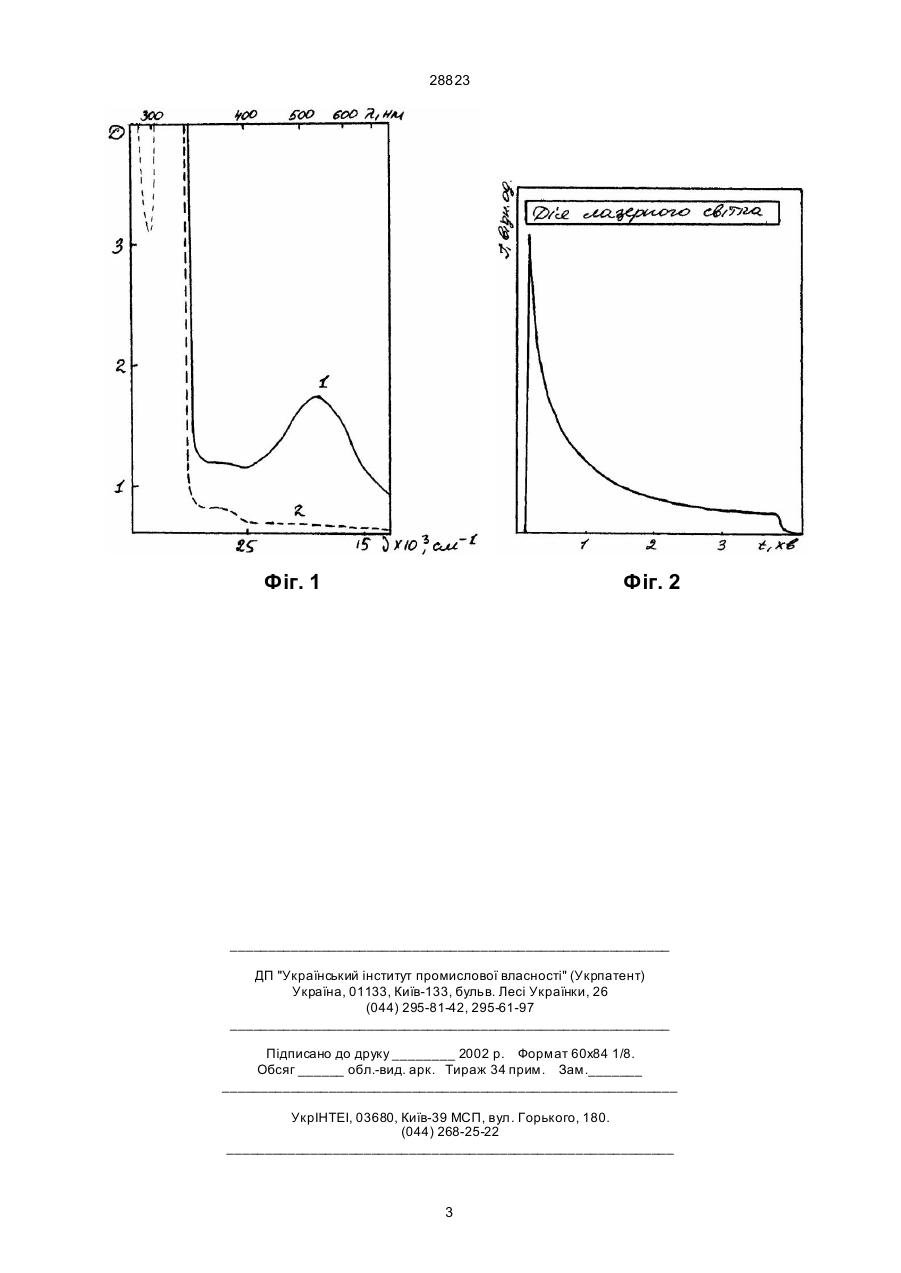

Фоточутли вий матеріал на основі бромистого кадмію з домішкою срібла, який відрізняється тим, що додатково містить домішку свинцю PbBr2, при наступному співвідношенні компонентів y ви хідній шихті, мол. %: AgCl 0,05-1,5 PbBr2 0,005-2,0 CdBr2 решта. (19) (21) 97104853 (22) 02.10.1997 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Новосад Степан Степанович, Костюк Богдана Ми хайлівна, Белікович Борис Олександрович (73) ЛЬВІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ІМ. І. ФРАНКА 28823 ослаблюється до значення 0,15-0,20 від початкової інтенсивності. Опромінення матеріалу ультрафіолетовим світлом, або світлом азотного лазера призводить до появи більш інтенсивного (у 2-5 рази) індукованого поглинання в області 280-800 нм з максимумом в області 515-520 нм. Введення домішки AgCl в CdBr2 менше ніж 0,05 мол. %, призводить до послаблення ефективності протікання фотохімічних реакцій, в результаті чого чутливість матеріалу послаблюється оскільки люмінесценція з максимумом 440-470 нм в процесі дії лазера характеризується малою зміною інтенсивності. При цьому спостерігається мала зміна оптичної густини індукованого ультрафіолетовим світлом, або лазером поглинання. Збільшення в шихті домішки AgCl більше 1,5 мол. % призводить до погіршення структури кристалу, внаслідок чого понижується його прозорість і люмінесцентна ефективність. Введення домішки PbBr2 в шихту менше, ніж 0,005 мол. % призводить до послаблення люмінесценції в результаті зменшення інтенсивності поглинання іонів свинцю і зменшенню концентрації центрів свічення. Введення домішки PbBr2 в шихту більше ніж 2,0 мол. % призводить до погіршення структури кристалу, пониження його прозорості. На фіг. 1. наведено спектри поглинання при кімнатній температурі матеріалу, що пропонується, забарвленого ультрафіолетовим світлом через світлофільтр УФС-2 (1), і після обезбарвлення світлом через світлофільтр ОС-5 (2). На фіг. 2 наведено кінетику ослаблення світла з максимумом 460 нм заявленого матеріалу при кімнатній температурі. Для отримання запропонованого фоточутливого матеріалу готують ши хту CdBr2 з домішками AgCl (0,05-1,5 мол. %) і PbBr2 (0,005-2,0 мол. %) із загальною масою 50-70 г. У кварцеву ампулу з конічним дном засипають шихту CdBr2 з домішками і здійснюють її висушування в умовах вакууму (0,5·10-2-8·10-3 мм рт.ст.) при нагріванні до температури 200-280°С, та запаюють ампулу. Потім ампулу з шихтою поміщають в верхню секцію печі росту, де здійснюють плавлення шихти і витриму вання розплаву 40-50 хв при 580-590°С. Вирощування кристалу здійснюється методом Стокбаргера шляхом пропускання ампули із швидкістю 24 мм/год через зону кристалізації при температурному градієнті 30-40 град/см. Після закінчення росту ампулу з монокристалом охолоджують до кімнатної температури зі швидкістю 40-60 град/год. Для дослідження із отриманого кристала виготовляють зразки у вигляді плоскопаралельних пластин розміром 15х15х(0,5-2,0) мм. У спектрах поглинання матеріалу, що пропонується, в області довгохвильового краю власного поглинання спостерігається смуга в області 290340 нм зумовлена іонами Pb2+. В більш довгохвильовій області кристала смуги поглинання, зумовлених домішкою срібла не виявляються. Забарвлення кристала ультрафіолетовим світлом, або випромінюванням азотного лазера спостерігаються виникнення індукованого поглинання в області 280-800 нм (фіг. 1, крива 1). В процесі обезбарвлення забарвленого кристалу CdBr2:AgCl, PbBr2 через світлофільтр ОС-5 спостерігається відновлення його спектру поглинання (фіг. 1, крива 2). У спектрах люмінесценції матеріалу, що пропонується, при лазерному збудженні спостерігається смуга з максимумом в області 440-470 нм. Інтенсивність цього свічення різко ослаблюється до значення 0,15-0,20 від початкової інтенсивності в процесі дії лазера (фіг. 2). Відновлення вихідних люмінесцентних характеристик спостерігається в процесі його оптимального обезбарвлення світлом із області індукованого оптичного поглинання (l>400 нм). Запропонований фото чутливий матеріал може бути застосований як детектор, заснований на деградації люмінесценції, для дозиметрії ультрафіолетового світла, або як фотохромне середовище для запису і оптичного зчитування оптичної інформації. Запропонований матеріал, порівняно з прототипом, характеризується підвищеною чутливістю у зв'язку з більшою зміною оптичної густини (ΔD) і значною підвищеною люмінесцентною чутливістю до дії випромінювання азотного лазера. 2 28823 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
