Пристрій для градуювання проточних теплових витратомірів
Номер патенту: 28942
Опубліковано: 25.12.2007
Автори: Мокін Андрій Олекандрович, Єрьоменко Олександр Олексійович, Мокін Олександр Васильович, Мороз Анатолій Гаврилович, Бардін Олександр Єгорович, Серенко Віктор Олександрович
Формула / Реферат
1. Пристрій для градуювання проточних теплових витратомірів, що містить вертикальну ділянку трубопроводу з нагрівачем і компенсатором, верхню і нижню торцеві кришки, на яких співвісно змонтований вал з порожнистим ротором, заправну і зливну магістралі для заправлення і зливання робочої рідини та джерело стисненого газу, який відрізняється тим, що вал з порожнистим ротором радіально зміщений у бік нагрівача з компенсатором, при цьому порожнистий ротор задовольняє наступне співвідношення
d=(0,2-0,6)D,
де D - внутрішній діаметр вертикальної ділянки трубопроводу;
d - зовнішній діаметр порожнистого ротора.
2. Пристрій для градуювання проточних теплових витратомірів за п. 1, який відрізняється тим, що він споряджений С-подібним екраном, який жорстко закріплений на нижній торцевій кришці, його внутрішня поверхня розташована еквідистантно порожнистому ротору і знаходиться з боку, протилежного нагрівачу з компенсатором.
3. Пристрій для градуювання проточних теплових витратомірів за пп. 1, 2, який відрізняється тим, що він споряджений гнучкою оболонкою, яка закріплена на нижній торцевій кришці, розташована між зовнішньою поверхнею С-подібного екрана і внутрішньою поверхнею вертикальної ділянки трубопроводу і сполучена з джерелом стисненого газу.
4. Пристрій для градуювання проточних теплових витратомірів за п. 1, який відрізняється тим, що у нижній частині С-подібного екрана виконані вікна для забезпечення зливання робочої рідини.
Текст

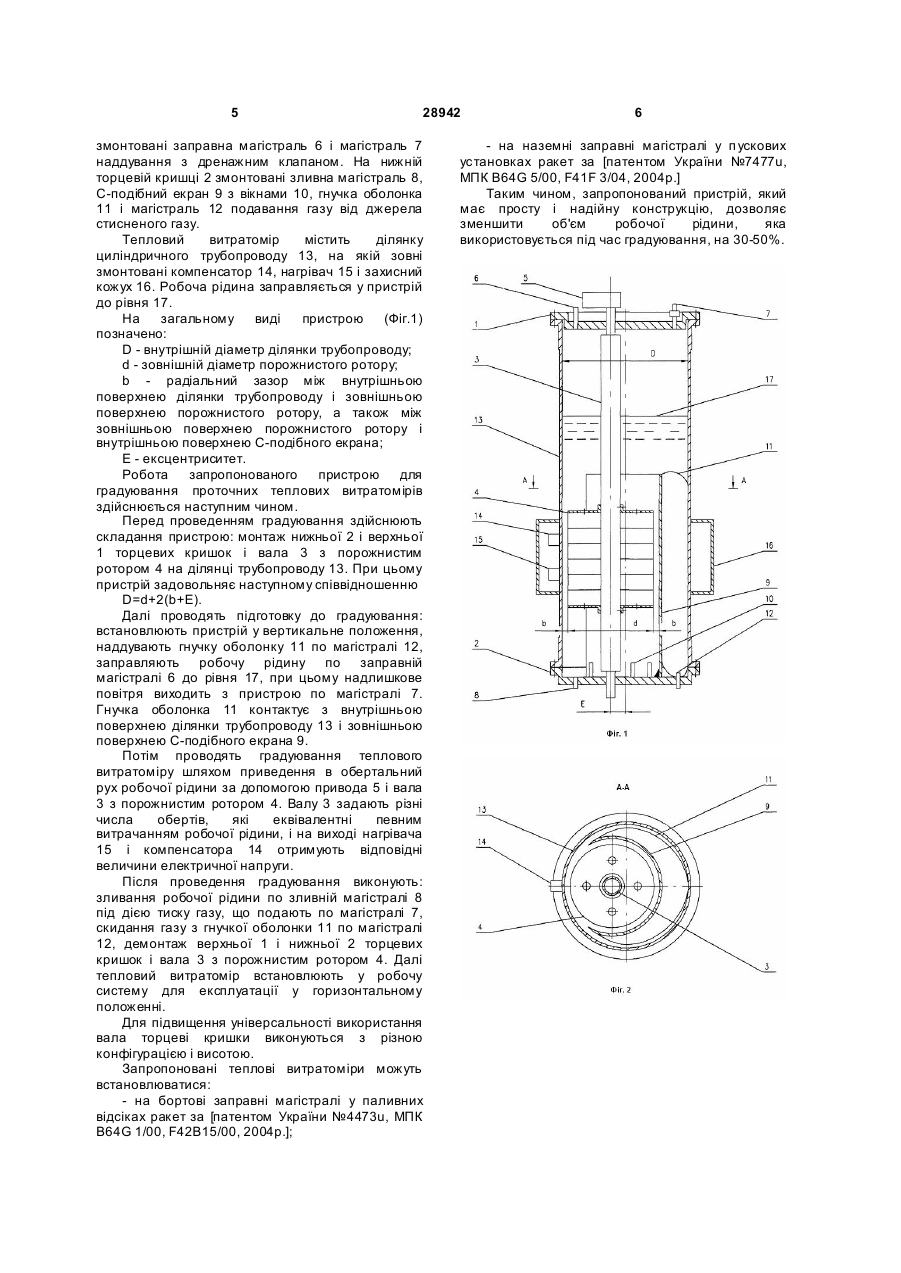

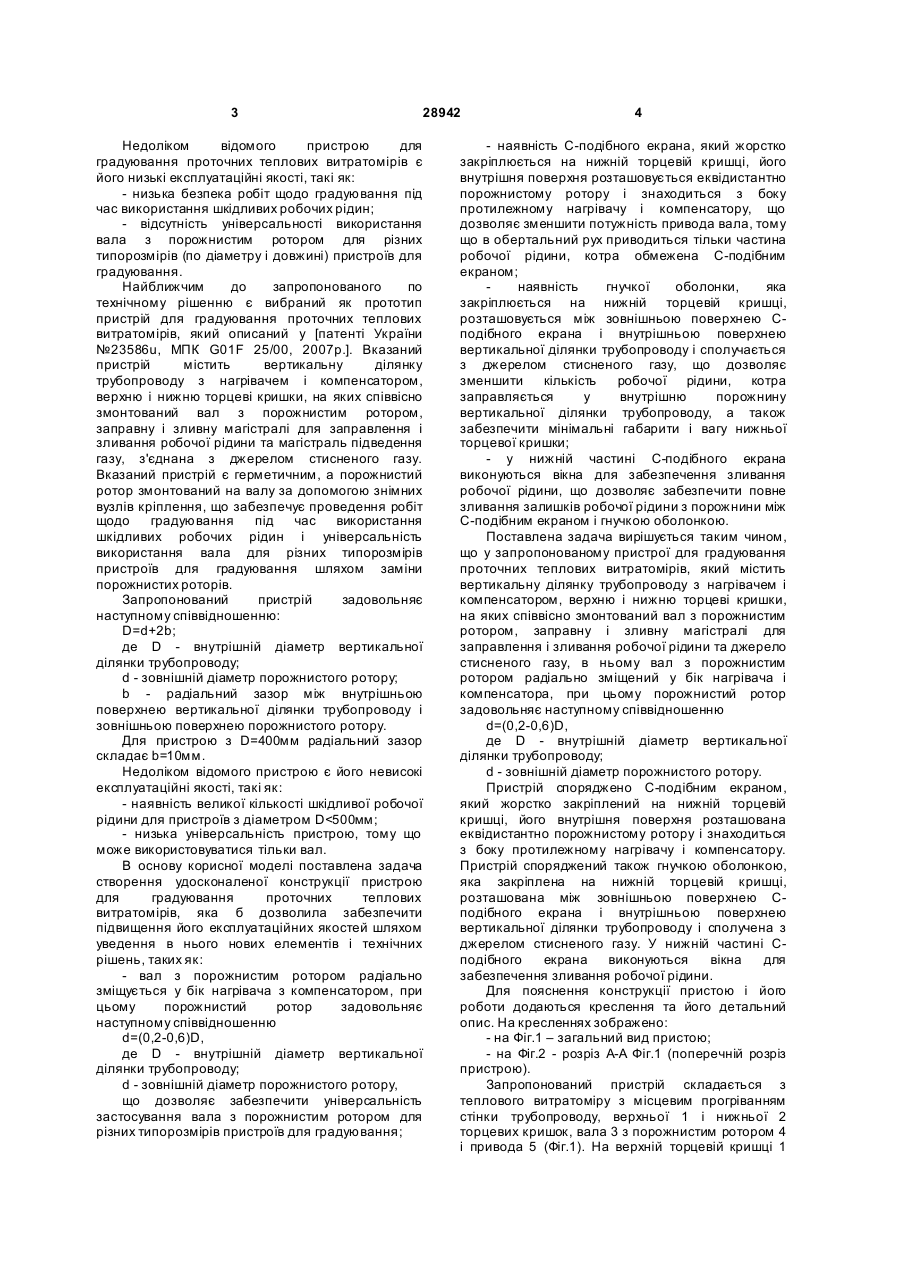

1. Пристрій для градуювання проточних теплових витратомірів, що містить вертикальну ділянку трубопроводу з нагрівачем і компенсатором, верхню і нижню торцеві кришки, на яких співвісно змонтований вал з порожнистим ротором, заправну і зливну магістралі для заправлення і зливання робочої рідини та джерело стисненого газу, який відрізняється тим, що вал з порожнистим ротором радіально зміщений у бік нагрівача з компенсатором, при цьому U 2 (19) 1 3 28942 Недоліком відомого пристрою для градуювання проточних теплових витратомірів є його низькі експлуатаційні якості, такі як: - низька безпека робіт щодо градуювання під час використання шкідливих робочих рідин; - відсутність універсальності використання вала з порожнистим ротором для різних типорозмірів (по діаметру і довжині) пристроїв для градуювання. Найближчим до запропонованого по технічному рішенню є вибраний як прототип пристрій для градуювання проточних теплових витратомірів, який описаний у [патенті України №23586u, МПК G01F 25/00, 2007р.]. Вказаний пристрій містить вертикальну ділянку трубопроводу з нагрівачем і компенсатором, верхню і нижню торцеві кришки, на яких співвісно змонтований вал з порожнистим ротором, заправну і зливну магістралі для заправлення і зливання робочої рідини та магістраль підведення газу, з'єднана з джерелом стисненого газу. Вказаний пристрій є герметичним, а порожнистий ротор змонтований на валу за допомогою знімних вузлів кріплення, що забезпечує проведення робіт щодо градуювання під час використання шкідливих робочих рідин і універсальність використання вала для різних типорозмірів пристроїв для градуювання шляхом заміни порожнистих роторів. Запропонований пристрій задовольняє наступному співвідношенню: D=d+2b; де D - внутрішній діаметр вертикальної ділянки трубопроводу; d - зовнішній діаметр порожнистого ротору; b - радіальний зазор між внутрішньою поверхнею вертикальної ділянки трубопроводу і зовнішньою поверхнею порожнистого ротору. Для пристрою з D=400мм радіальний зазор складає b=10мм. Недоліком відомого пристрою є його невисокі експлуатаційні якості, такі як: - наявність великої кількості шкідливої робочої рідини для пристроїв з діаметром D
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for calibrating thermal flowmeters
Автори англійськоюBardin Oleksandr Yehorovych, Yeriomenko Oleksandr Oleksiiovych, Mokin Andrii Oleksandrovych, Mokin Oleksandr Vasyliovych, Moroz Anatolii Havrylovych, Serenko Viktor Oleksandrovych
Назва патенту російськоюУстройство для градуировки тепловых расходомеров
Автори російськоюБардин Александр Егорович, Еременко Александр Алексеевич, Мокин Андрей Александрович, Мокин Александр Васильевич, Мороз Анатолий Гаврилович, Серенко Виктор Александрович
МПК / Мітки
МПК: G01F 25/00
Мітки: проточних, теплових, витратомірів, пристрій, градуювання
