Краплинний гідропідживлювач

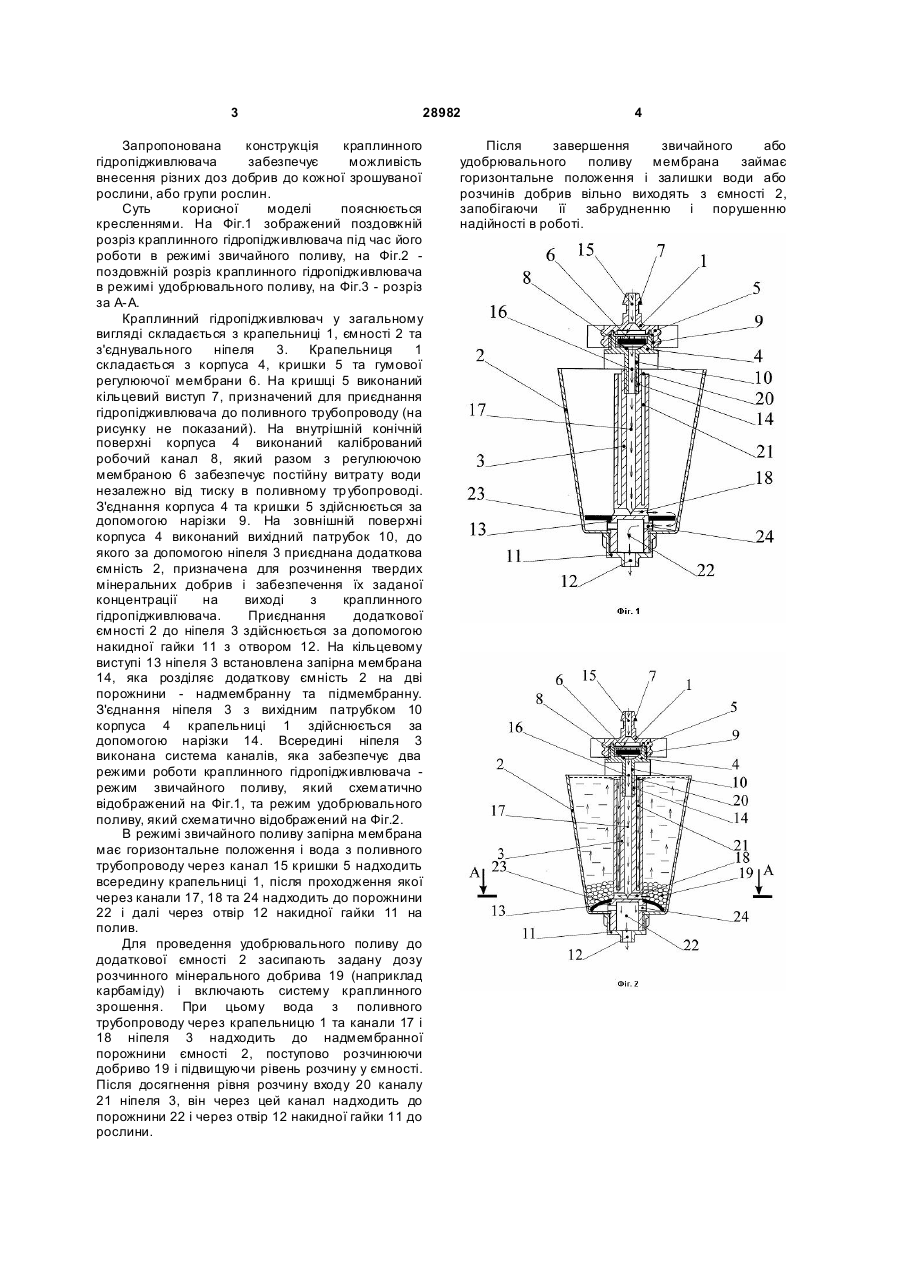

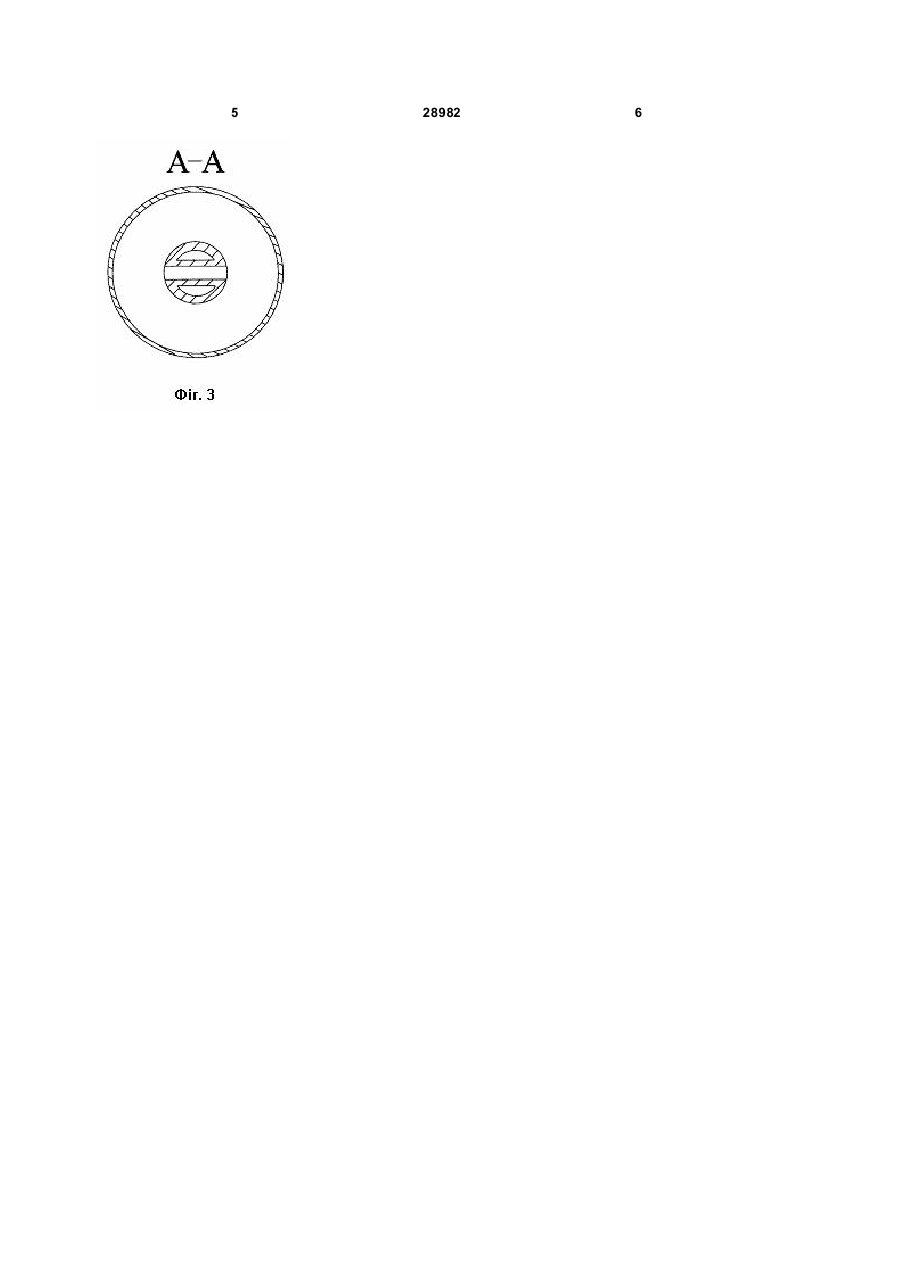

1. Краплинний гідропідживлювач, що включає корпус з вихідним патрубком, який відрізняється тим, що на ви хідному патрубку встановлена додаткова ємність у вигляді зрізаного конуса, з'єднана з ним за допомогою спеціального ніпеля і 3 28982 Запропонована конструкція краплинного гідропідживлювача забезпечує можливість внесення різних доз добрив до кожної зрошуваної рослини, або групи рослин. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображений поздовжній розріз краплинного гідропідживлювача під час його роботи в режимі звичайного поливу, на Фіг.2 поздовжній розріз краплинного гідропідживлювача в режимі удобрювального поливу, на Фіг.3 - розріз за А-А. Краплинний гідропідживлювач у загальному вигляді складається з крапельниці 1, ємності 2 та з'єднувального ніпеля 3. Крапельниця 1 складається з корпуса 4, кришки 5 та гумової регулюючої мембрани 6. На кришці 5 виконаний кільцевий виступ 7, призначений для приєднання гідропідживлювача до поливного трубопроводу (на рисунку не показаний). На внутрішній конічній поверхні корпуса 4 виконаний калібрований робочий канал 8, який разом з регулюючою мембраною 6 забезпечує постійну витрату води незалежно від тиску в поливному тр убопроводі. З'єднання корпуса 4 та кришки 5 здійснюється за допомогою нарізки 9. На зовнішній поверхні корпуса 4 виконаний вихідний патрубок 10, до якого за допомогою ніпеля 3 приєднана додаткова ємність 2, призначена для розчинення твердих мінеральних добрив і забезпечення їх заданої концентрації на виході з краплинного гідропідживлювача. Приєднання додаткової ємності 2 до ніпеля 3 здійснюється за допомогою накидної гайки 11 з отвором 12. На кільцевому виступі 13 ніпеля 3 встановлена запірна мембрана 14, яка розділяє додаткову ємність 2 на дві порожнини - надмембранну та підмембранну. З'єднання ніпеля 3 з вихідним патрубком 10 корпуса 4 крапельниці 1 здійснюється за допомогою нарізки 14. Всередині ніпеля 3 виконана система каналів, яка забезпечує два режими роботи краплинного гідропідживлювача режим звичайного поливу, який схематично відображений на Фіг.1, та режим удобрювального поливу, який схематично відображений на Фіг.2. В режимі звичайного поливу запірна мембрана має горизонтальне положення і вода з поливного трубопроводу через канал 15 кришки 5 надходить всередину крапельниці 1, після проходження якої через канали 17, 18 та 24 надходить до порожнини 22 і далі через отвір 12 накидної гайки 11 на полив. Для проведення удобрювального поливу до додаткової ємності 2 засипають задану дозу розчинного мінерального добрива 19 (наприклад карбаміду) і включають систему краплинного зрошення. При цьому вода з поливного трубопроводу через крапельницю 1 та канали 17 і 18 ніпеля 3 надходить до надмембранної порожнини ємності 2, поступово розчинюючи добриво 19 і підвищуючи рівень розчину у ємності. Після досягнення рівня розчину входу 20 каналу 21 ніпеля 3, він через цей канал надходить до порожнини 22 і через отвір 12 накидної гайки 11 до рослини. 4 Після завершення звичайного або удобрювального поливу мембрана займає горизонтальне положення і залишки води або розчинів добрив вільно виходять з ємності 2, запобігаючи її забрудненню і порушенню надійності в роботі. 5 28982 6
