Гідропідживлювач для внесення рідких добрив з поливною водою

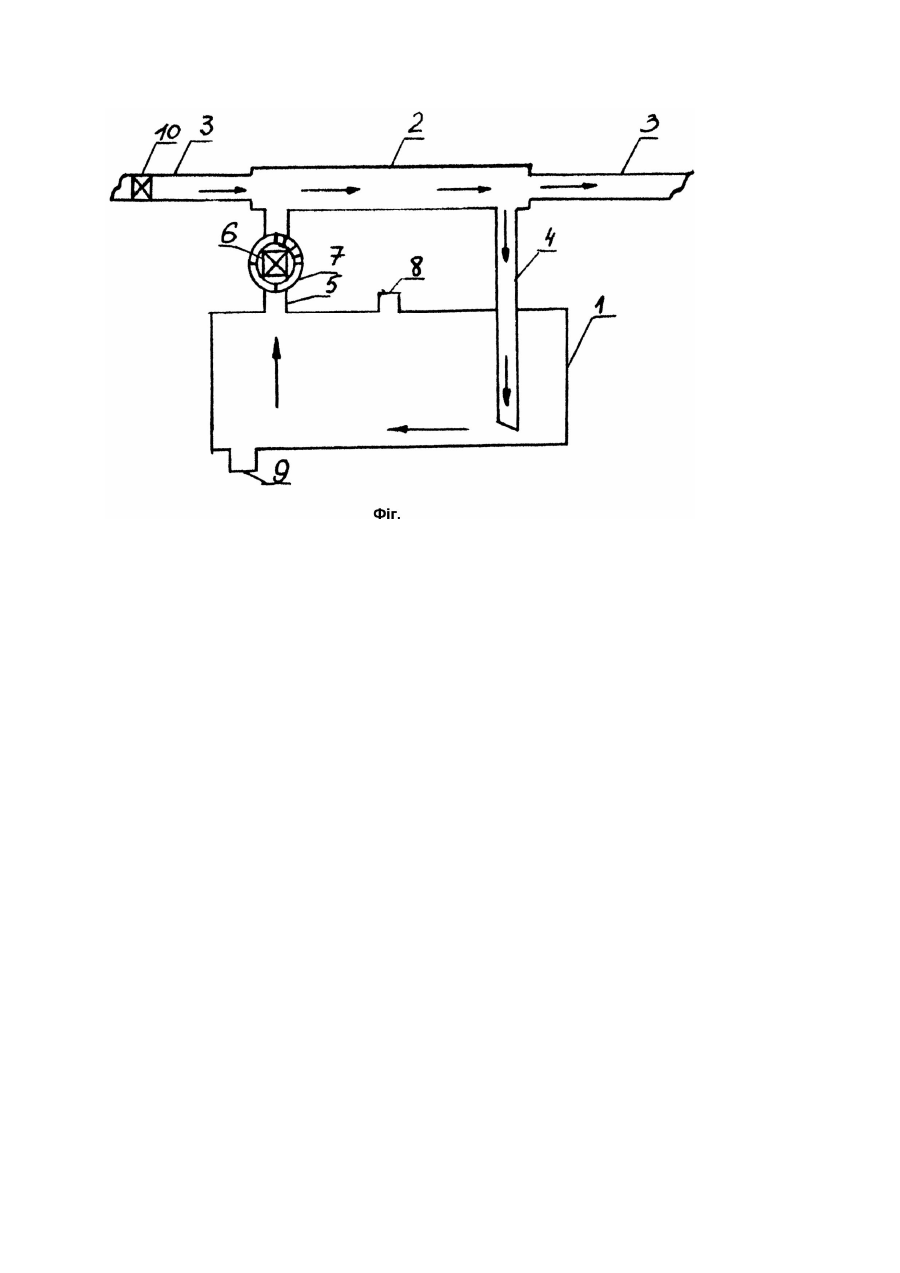

Винахід відноситься до сільськогосподарського обладнання і при значений для внесення рідких та інших добрив, розчинених у воді, разом з поливом. Існує винахід пристрою для внесення рідких добрив з поливною водою, включаючий місткість, гідравлічне з'єднану з напорним зрошувальним трубопроводом ежекторним вводом і вхідним патрубком у верхній її частині. Місткість споряджена розташованою всередині її по горизонтальному перерізу плоскою перетинкою з можливістю її переміщення по висоті місткості, при цьому середня об'ємна щільність матеріалу перетинки менше щільності рідких добрив, але більше щільності води (А.с. СССР №1482568, 1989, Бюл. №20). Але виготовлення такого пристрою ускладнюється із-за того, що комплектуючі вузли його мають бути з різних матеріалів. Крім того, важко підбирати такий матеріал, який би мав надто обмежену щільність. Матеріалоємкість пристрою збільшує його собівартість. Існує також гідропідживлювач типу ГПД-50, взятий за прототип, включаючий місткість, гідравлічне з'єднану з напорним зрошувальним трубопроводом за допомогою патрубків і споряджений діафрагмою, встановленою в напорному трубопровод) на шляху потоку води (Абрамов А.Ф., Ивашкин В.И. Внесение средств химизации с поливной водой. М.: Росагропромиздат, 1988. - С.87). Недоліками цього пристрою є те, що встановлення такої перешкоди у вигляді діафрагми по шляху потоку води потребує додаткових витрат енергії на подолання перешкоди, спорядження додаткових вузлів для регулювання тиску. В основу винаходу покладена задача: створити такий гідропідживлювач для внесення рідких добрив з поливною водою, який завдяки спростування конструкції дає змогу знизити енергоємкість та матеріалоємкість, а також забезпечити рівномірність внесення добрив. Суттєвістю цього винаходу є те, що у запропонованому гідропідживлювачі для внесення рідких добрив з поливною водою включаючий місткість, гідравлічно з'єднану з напорним зрошувальним трубопроводом за допомогою патрубків, згідно винаходу, місткість складається з резервуару-змішувача та резервуару для добрив, розміщених в одній вертикальній площині, причому резервуар-змішувач розташовується по лінії напірного зрошувального трубопроводу, який гідравлічно за допомогою вихідного та вхідного патрубків з'єднаний з резервуаром для добрив і на вихідному патрубку встановлений кульовий кран з лімбом. Наявність причинно-наслідкового зв'язку між сукупністю суттєвих ознак винаходу і технічним результатом підтверджується тим, що завдяки місткості, виконаної з двох резервуарів на шляху потоку води виникає розширення об'єму в верхньому резервуарі і тому тиск і швидкість води біля вихідного патрубка падає. Розширення об'єму закінчується після вхідного патрубка і тому тиск води тут підвищується. Внаслідок цього виникає циркуляція води по колу в двох резервуарах, гідравлічно з'єднаних між собою, а також змішування розчину добрив з водою. Розміщення резервуарів в одній площині по вертикалі, а також резервуару для маточного розчину добрив під змішувачем швидкість вимивання добрив з підживлювача завдяки силам гравітації і збільшує рівномірність змішування. Таким чином, технічний результат заключаеться в тому, що згідно винаходу маточний розчин добрив поступово змішується з поливною водою з мінімальними витратами для цього енергії та матеріалів, необхідних для виготовлення підживлювача. Крім підживлювання винахід забезпечує і інші види технічного результату, наприклад, гідропідживлювач може служити одноразово і відстійником для очищення води від домішок з більшою питомою вагою ніж вода, попереджуючи забруднення мікроводовипусків краплинного зрошення та дрібнодисперсного дощування, забезпечуючи більш надійну роботу цих систем зрошення. Винахід пояснюється кресленням (фіг.), на якому представлена схема гідропідживлювача. Гідропідживлювач складається з двох резервуарів: резервуар для добрив 1 та резервуар-змішувач 2, які гідравлічно з'єднані з напорним трубопроводом 3 за допомогою вхідного 4 та вихідного 5 патрубків. Резервуар 1, розташований під резевуаром 2, закріплюється по лінії трубопроводу 3 за допомогою муфт і тройників з різьбовими з'єднаннями. На вихідному патрубку 5 встановлений кульовий кран 6 з лімбом 7. Резервуар для добрив має заливну 8 та зливну 9 горловини з пробками. Гідропідживлювач працює таким чином. Після випуску поливної води з резевуару і через горловину 9 і заповнення його через горловину 8 маточним розчином рідких чи інших, розчинних у воді, добрив, відкривають кран 6 так, щоб лімб на крані став на ту або іншу поділку в залежності від необхідної концентрації. Потім включають подачу води за допомогою крана 10 в напірний трубопровід 3, по якому вода рухається під певним тиском до водовипусків. Під дією перепаду тиску води в напорному трубопроводі 3 і в резервуарі для змішування добрив 2 розчин добрив поступово за 1 - 2 години вимивається з резервуару і в резервуар 2 через патрубки 4 і 5. В резервуарі 2 добрива змішуються з поливною водою і потрапляють у напірний трубопровід 3, а далі у водовипуски.
