Вузол полімерного контейнера для заготівлі крові та її компонентів

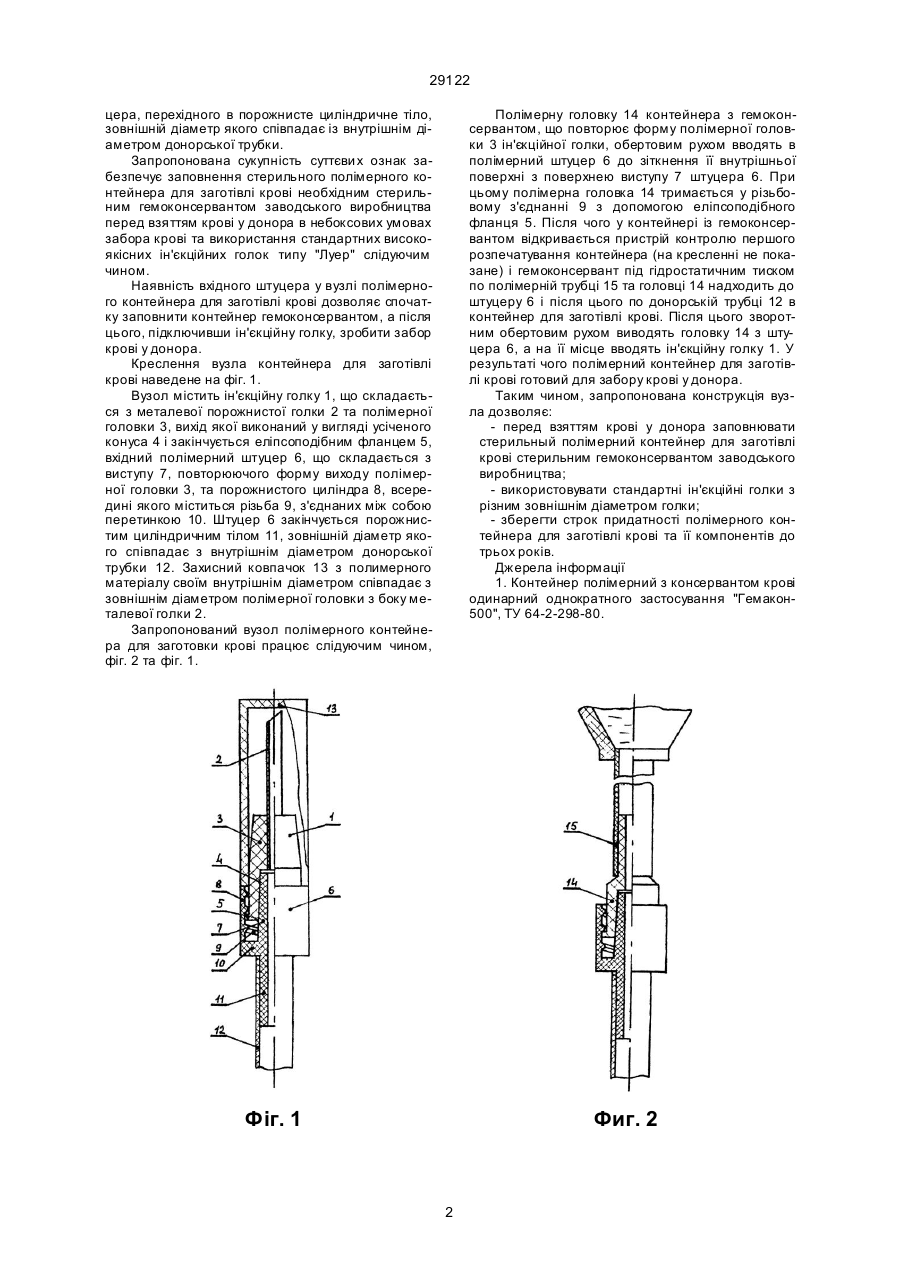

Вузол полімерного контейнера для заготівлі крові та її компонентів, що містить ін'єкційну голку, 29122 цера, перехідного в порожнисте циліндричне тіло, зовнішній діаметр якого співпадає із внутрішнім діаметром донорської трубки. Запропонована сукупність суттєви х ознак забезпечує заповнення стерильного полімерного контейнера для заготівлі крові необхідним стерильним гемоконсервантом заводського виробництва перед взяттям крові у донора в небоксових умовах забора крові та використання стандартних високоякісних ін'єкційних голок типу "Луер" слідуючим чином. Наявність вхідного штуцера у вузлі полімерного контейнера для заготівлі крові дозволяє спочатку заповнити контейнер гемоконсервантом, а після цього, підключивши ін'єкційну голку, зробити забор крові у донора. Креслення вузла контейнера для заготівлі крові наведене на фіг. 1. Вузол містить ін'єкційну голку 1, що складається з металевої порожнистої голки 2 та полімерної головки 3, вихід якої виконаний у вигляді усіченого конуса 4 і закінчується еліпсоподібним фланцем 5, вхідний полімерний штуцер 6, що складається з виступу 7, повторюючого форму виходу полімерної головки 3, та порожнистого циліндра 8, всередині якого міститься різьба 9, з'єднаних між собою перетинкою 10. Штуцер 6 закінчується порожнистим циліндричним тілом 11, зовнішній діаметр якого співпадає з внутрішнім діаметром донорської трубки 12. Захисний ковпачок 13 з полимерного матеріалу своїм внутрішнім діаметром співпадає з зовнішнім діаметром полімерної головки з боку металевої голки 2. Запропонований вузол полімерного контейнера для заготовки крові працює слідуючим чином, фіг. 2 та фіг. 1. Полімерну головку 14 контейнера з гемоконсервантом, що повторює форму полімерної головки 3 ін'єкційної голки, обертовим рухом вводять в полімерний штуцер 6 до зіткнення її внутрішньої поверхні з поверхнею виступу 7 штуцера 6. При цьому полімерна головка 14 тримається у різьбовому з'єднанні 9 з допомогою еліпсоподібного фланця 5. Після чого у контейнері із гемоконсервантом відкривається пристрій контролю першого розпечатування контейнера (на кресленні не показане) і гемоконсервант під гідростатичним тиском по полімерній трубці 15 та головці 14 надходить до штуцеру 6 і після цього по донорській трубці 12 в контейнер для заготівлі крові. Після цього зворотним обертовим рухом виводять головку 14 з штуцера 6, а на її місце вводять ін'єкційну голку 1. У результаті чого полімерний контейнер для заготівлі крові готовий для забору крові у донора. Таким чином, запропонована конструкція вузла дозволяє: - перед взяттям крові у донора заповнювати стерильный полімерний контейнер для заготівлі крові стерильним гемоконсервантом заводського виробництва; - використовувати стандартні ін'єкційні голки з різним зовнішнім діаметром голки; - зберегти строк придатності полімерного контейнера для заготівлі крові та її компонентів до трьох років. Джерела інформації 1. Контейнер полімерний з консервантом крові одинарний однократного застосування "Гемакон500", ТУ 64-2-298-80. Фіг. 1 Фиг. 2 2 29122 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
