Вузол ущільнення електродного отвору в склепінні електропечі

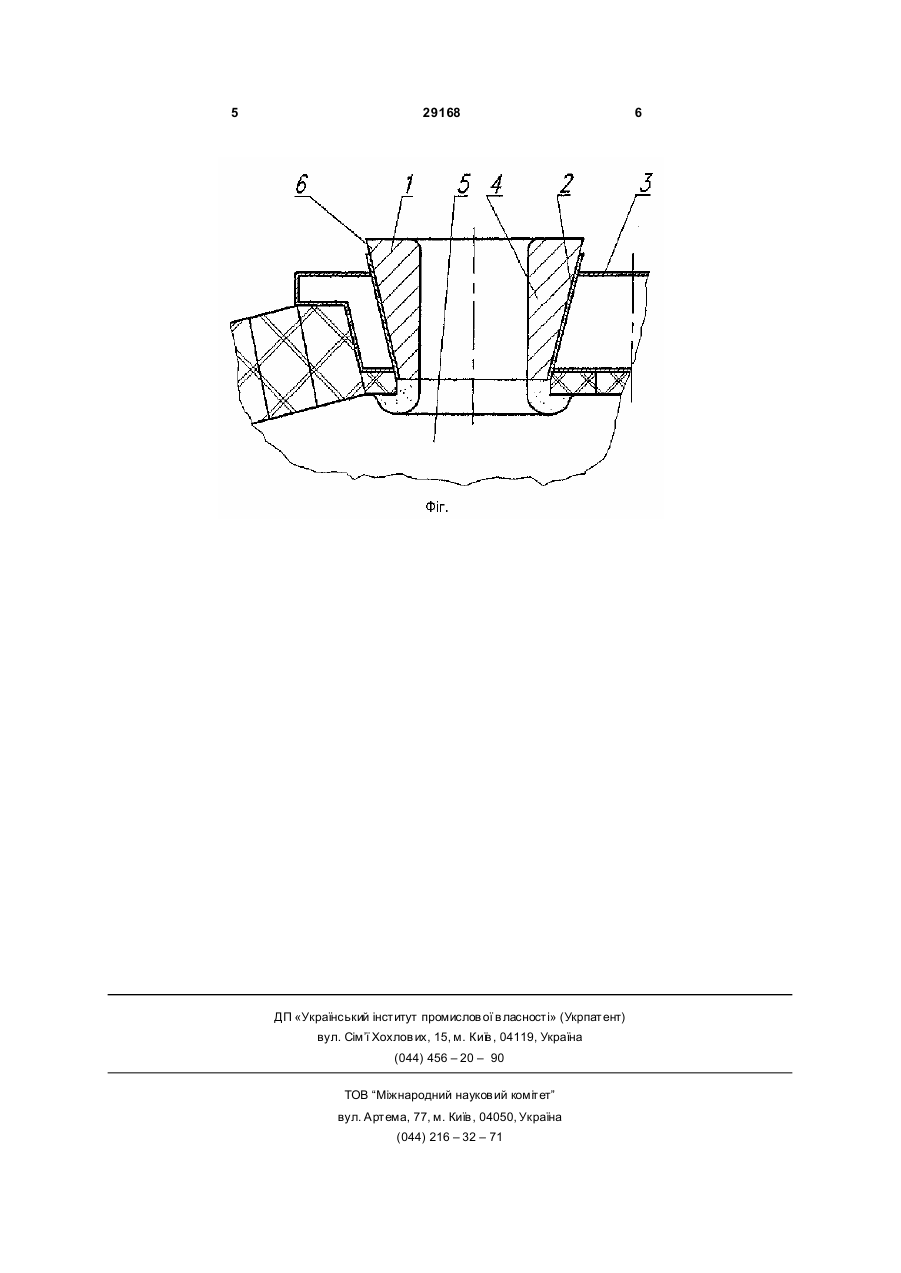

Вузол ущільнення електродного отвору в склепінні електропечі, що містить у собі вогнетривку гільзу з центральним отвором для електрода, встановлену в отворі, виконаному в склепінні електропечі, який відрізняється тим, що отвір у склепінні електропечі, а також зовнішня поверхня вогнетривкої гільзи виконані конічними з однаковою конусністю, при цьому вершини конусів вказаних конічних поверхонь зорієнтовані в бік робочого простору електропечі. (19) (21) 98010322 (22) 20.08.1998 (24) 17.06.2002 (46) 17.06.2002, Бюл. № 6, 2002 р. (72) Карпов Володимир Петрович, Дербинський Борис Васильович, Ламонов Павло Олексійович, Анохін Юрій Олександрович, Омельченко Володимир Іванович (73) Відкрите акціонерне товариство Костянтинівський завод "Втормет" (56) “Дуговые сталеплавильные печи, Атлас,” М.1978 с.74 3 29168 4 говые сталеплавильные печи. Атлас, Москва, "Меється вогнетривка гільза, з такою ж конічною форталлургия", 1978, с. 74), яке являє собою керамічмою, орієнтацією конічних поверхней в бік ну циліндричну гільзу з центральним отвором для робочого простору електропечі. За такого викоелектрода. Гільза закладена у циліндричний отвір, нання вузла ущільнення по мірі спрацьовування виконаний у склепінні електропечі. стикованих поверхней отвору в склепінні електроПісля встановлення гільзи в отвір у склепінні печі та встановлюваної у вказаний отвір вогнетриелектропечі в центральний отвір гільзи встановвкої гільзи відбувається ефект самоущільнення люють електрод. Зазор між електродом та внаслідок переміщення вогнетривкої гільзи уздовж центральним отвором гільзи ущільнюють, наприотвору в склепінні в бік його звуження з заклиненклад, за допомогою коміра, заповненого жужільням вогнетривкої гільзи в отворі у склепінні електною ватою і встановленого на верхньому торці ропечі, який звужується, та забезпеченням надійциліндричної гільзи. ного ущільнення електродного отвору. Вказане Загальними ознаками прототипу та заявлювасвідчить про те, що ознаки, які складають сутність ного рішення є вогнетривка гільза з центральним винаходу, знаходяться в причиново-наслідковому отвором для електрода, встановлена в отворі, зв’язку з отримуваним технічним результатом. виконаному в склепінні електропечі. Крім того, за рахунок збільшення товщини вогнеОсновні проблеми ущільнення електродного тривкої маси у верхній частині гільзи зростає строк отвору при використанні вказаної конструкції поїї служіння. в'язані з забезпеченням щільності з'єднання зовНа кресленні (фіг.) - детальний опис прикладу нішньої циліндричної поверхні вогнетривкої гільзи реалізації заявлюваного винаходу, на якому зоз поверхнею циліндричного отвору, виконаного в бражується розріз вузла ущільнення електродного склепінні електропечі, а також збільшення строку отвору в склепінні електропечі. служіння гільзи, як це вказано в описі вищенавеВузол ущільнення складається з вогнетривкої деного аналогу. Тому по мірі експлуатації електрогільзи 1, яка встановлена в отворі 2, виконаному в печі надійність вузла ущільнення знижується, що склепінні електропечі. Вогнетривка гільза 1 викопризводить до викидання газів з робочого пронана з центральним отвором 4 для встановлення стору електропечі крізь вузол ущільнення електелектрода (не зображено). Отвір 2 в склепінні 3 родного отвору, який внаслідок цього виходить з електропечі виконано конічним з орієнтацією верладу. шини конуса в бік робочого простору 5 електропеВ основу винаходу покладена задача вдоскочі. Зовнішня поверхня 6 вогнетривкої гільзи 1 таналення вузла ущільнення електродного отвору в кож виконана конічною з конусністю, яка дорівнює склепінні електропечі, в якому за рахунок конструконусності отвору 2, та з орієнтацією вершини коктивних особливостей виконання забезпечується нуса в бік робочого простору 5 електропечі. підвищення надійності ущільнення електродного Вогнетривку гільзу 1 встановлюють в о твір 2. отвору зі склепінням електропечі і тим самим зниВнаслідок однакової конусності отвору 2 та зовніжується ймовірність вибиття газів з робочого просшньої поверхні 6 вогнетривкої гільзи 1 відбуваєтьтору електропечі в процесі її експлуатації крізь ся заклинення гільзи 1 в отворі 2 з забезпеченням вузол ущільнення електродного отвору. надійного ущільнення між вогнетривкою гільзою 1 і Поставлена задача вирішується тим, що у вусклепінням 3. У центральний отвір 4 вогнетривкої злі ущільнення електродного отвору в склепінні гільзи 1 встановлюють електрод (не зображено). електропечі, який включає в себе вогнетривку гіПо мірі спрацьовування поверхні отвору 2 у склельзу з центральним отвором для електрода, встапінні З, а також зовнішньої поверхні 6 вогнетривкої новлену в отворі, виконаному в склепінні електрогільзи 1 відбувається переміщення вогнетривкої печі, згідно з заявлюваним винаходом, отвір у гільзи 1 уздовж отвору 2 в бік його звуження. Тасклепінні електропечі, а також зовнішня поверхня ким чином, забезпечується самоущільнення вогневогнетривкої гільзи виконані конічними з однакотривкої гільзи 1 зі склепінням 3 і надійність цього вою конусністю, при цьому вершини конусів вказаущільнення в процесі експлуатації печі. Крім того, них конічних поверхней зорієнтовані в бік робочого за рахунок збільшення товщини вогнетривкої маси простору електропечі. у верхній частині гільзи зростає строк її служіння. Технічний результат - підвищення надійності Таким чином, заявлювана конструкція дозвоущільнення електродного отвору зі склепінням ляє простими технічними засобами підвищити наелектропечі та збільшення строку служіння вузла в дійність ущільнення електродного отвору в склецілому забезпечується виконанням зовнішньої пінні електропечі та збільшити строк його поверхні вогнетривкої гільзи конічної форми, викослужіння. нанням отвору в склепінні печі, в який встановлю 5 29168 ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 6
