Вузол кріплення обертового елементу торцового ущільнення
Номер патенту: 9247
Опубліковано: 30.09.1996
Автори: Лисицин Костянтин Васильович, Москаленко Володимир Володимирович, Пермінов Борис Миколайович
Формула / Реферат
У зел крепления вращающегося элемента торцового уплотнения, содержащий крепежную гайку, входящую в резьбовое соединение с валом, и вращающийся элемент, контактирующий с крепежной гайкой, отличающийся тем, что. с целью уменьшения трудоемкости монтажа и повышения надежности уплотнения, узел дополнительно снабжен вспомогательной гайкой и болтами, стягивающими последнюю с крепежной гайкой, на внешней поверхности вращающегося элемента выполнена резьба, в сопряжение с которой входит вспомогательная гайка.
Текст

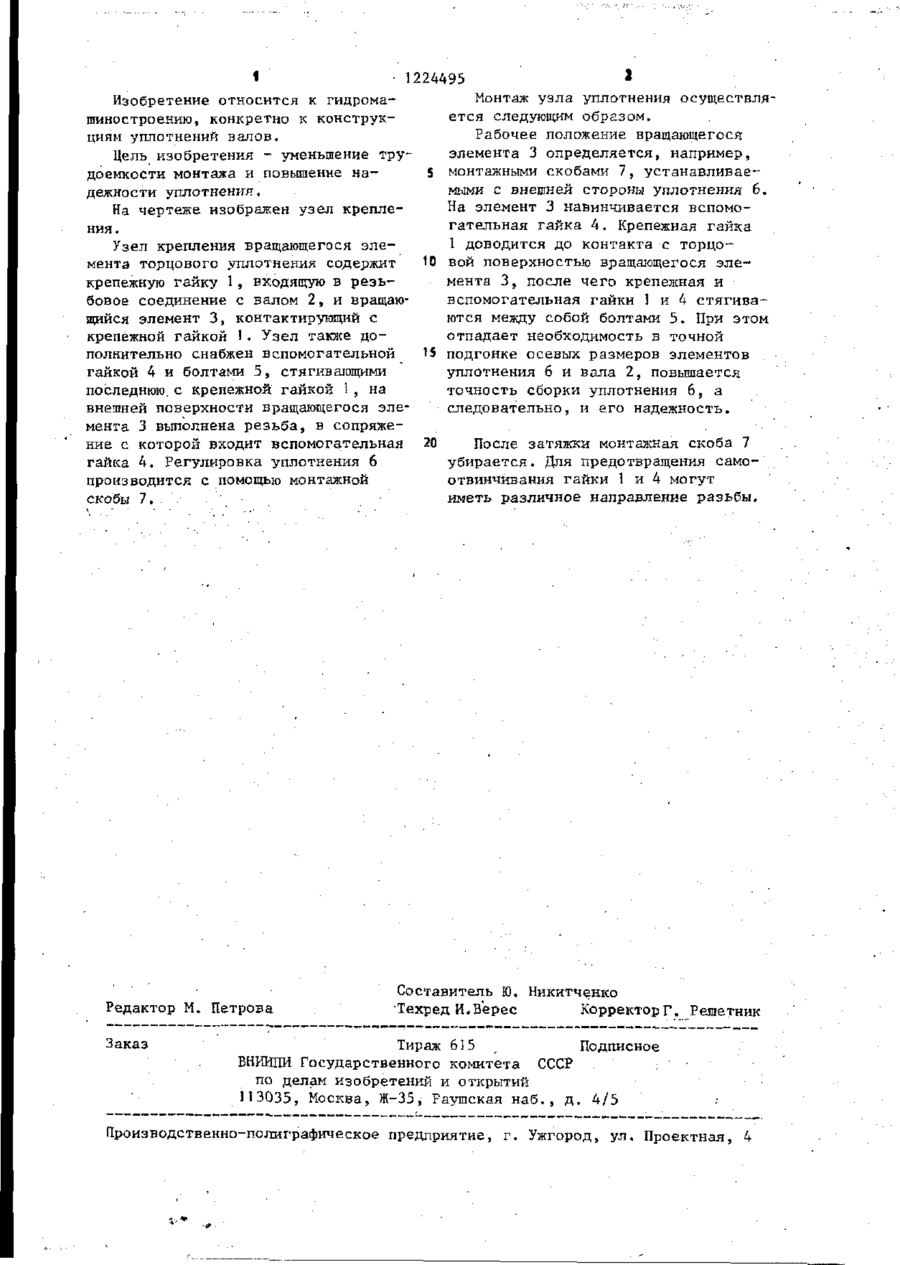

УЗЕЛ КРЕПЛЕНИЯ ВРАЩАЮЩЕГОСЯ ЭЛЕМЕНТА ТОРЦОВОГО УПЛОТНЕНИЯ, содержащий крепежную гайку, входящую в резьбовое соединение с валом, и вращающийся элемент, контактирующий с крепежной гайкой, о т л и ч а ю щ и й с я тем, что, с целью уменьшения трудоемкости монтажа и повышения надежности уплотнения, узел дополнительно снабжен вспомогательной гайкой и болтами, стягивающими последнюю с крепежной гайкой, на внешней поверхности вращающегося элемента выполнена резьба, в сопряжение с которой входит вспомогательная гайка. 1 1224495 Изобретение относится к гидромашиностроению, конкретно к конструкциям уплотнений валов. Цель изобретения - уменьшение тру доемкости монтажа и повышение надежности уплотнения. На чертеже изображен узел крепления. Узел крепления вращающегося элемента торцового уплотнения содержит крепежную гайку 1, входящую в резьбовое соединение с валом 2, и вращаю щийся элемент 3, контактирующий с крепежной гайкой 1. Узел также дополнительно снабжен вспомогательной гайкой 4 и болтами 5, стягивающими последнюю, с крепежной гайкой 1, на 1 внешней поверхности вращающегося эле менга 3 выполнена резьба, в сопряжение с которой входит вспомогательная гайка 4, Регулировка уплотнения 6 производится с помощью монтажной скобы 7 . . . . Редактор Н. Петрова Заказ * Монтаж узла уплотнения осуществляется следующим образом. Рабочее положение вращающегося элемента 3 определяется, например, S монтажными скобами 7, устанавливаемыми с внешней стороны уплотнения 6. На элемент 3 навинчивается вспомогательная гайка 4. Крепежная гайка 1 доводится до контакта с торцо10 вой поверхностью вращающегося элемента 3, после чего крепежная и вспомогательная гайки 1 и 4 стягиваются между собой болтами 5. При этом отпадает необходимость в точной 15 подгонке осевых размеров элементов уплотнения 6 и вала 2, повышается точность сборки уплотнения 6, а следовательно, и его надежность. 20 После затяжки монтажная скоба 7 убирается. Для предотвращения самоотвинчивания гайки 1 и 4 могут иметь различное направление разьбы. Составитель Ю. Никитченко Техред И.Верес Корректор Г. Решетник Тираж 615 г Подписное БНИНПЙ Государственного комитета СССР па делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for fixation of rotary element of end gasket
Автори англійськоюMoskalenko Volodymyr Volodymyrovych, Lysytsyn Kostiantyn Vasyliovych, Perminov Borys Mykolaiovych
Назва патенту російськоюУзел крепления вращающегося элемента торцевого уплотнения
Автори російськоюМоскаленко Владимир Владимирович, Лисицын Константин Васильевич, Перминов Борис Николаевич
МПК / Мітки
МПК: F04D 29/60, F16J 15/34
Мітки: торцового, кріплення, елементу, обертового, вузол, ущільнення
