Моторна олива

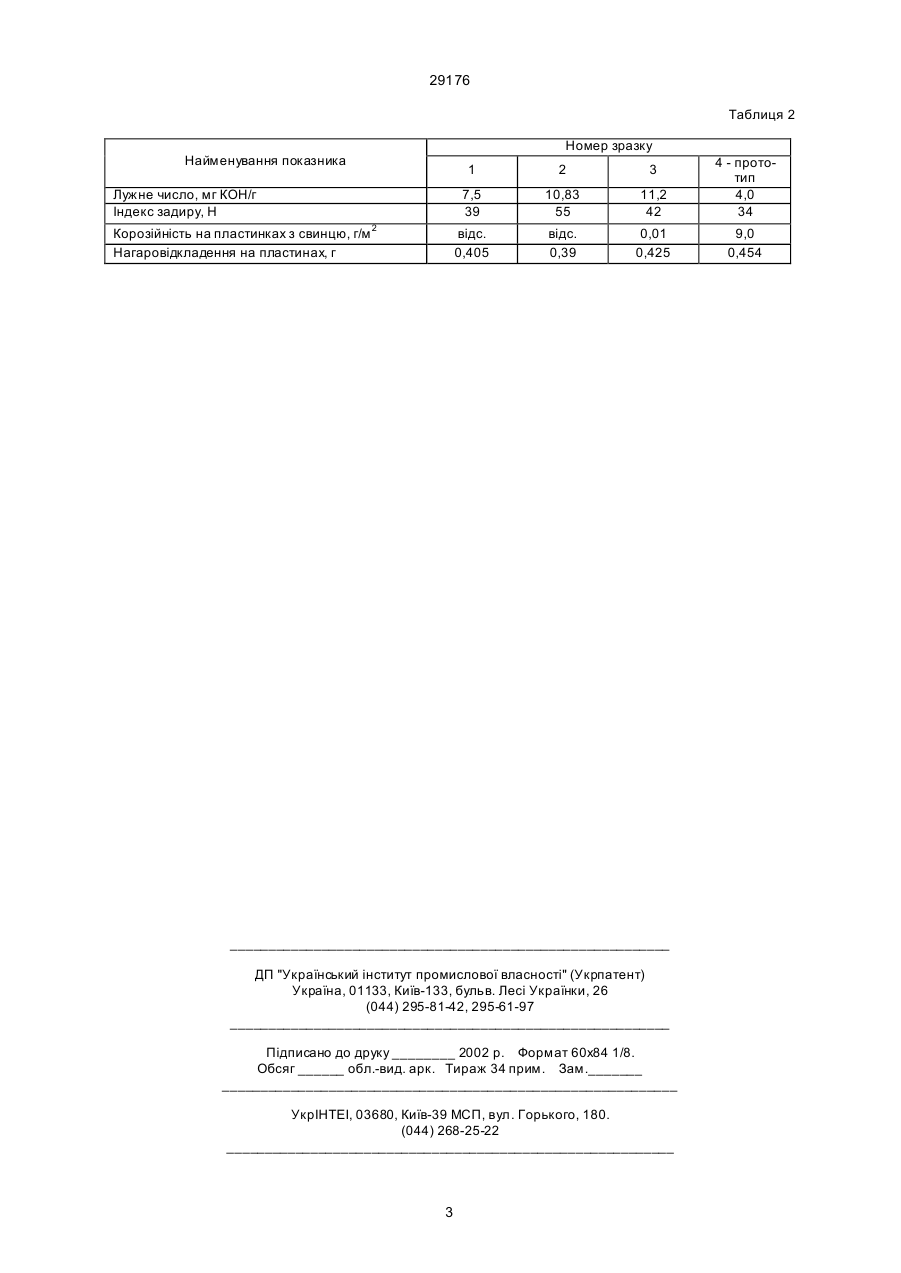

1. Моторна олива, яка включає дитіофосфат металу, нейтральний сульфонат лужноземельного металу, поліметилсилоксан і базову мінеральну оливу, яка відрізняється тим, що як дитіофосоат металу олива включає діалкілдитіофосфат цинку і діалкілфенілдитіофосфат цинку, як нейтральний сульфонат лужноземельного металу - нейтральний сульфонат кальцію і додатково колоїдну дисперсію карбонату кальцію в оливі та алкілфенолі, стабілізовану алкілсаліцилатом кальцію, і модифіковану борною кислотою основу Манніха поліізо 29176 діалкілдитіофосфат цинку 0,5-2,5 діалкілфенілдитіофсфат цинку 0,8-3,2 нейтральний сульфонат кальцію 2,0-6,0 колоїдна дисперсія карбонату кальцію в оливі та алкілфенолі, стабілізована алкілсаліцилатом кальцію 2,5-7,5 модифікована борною кислотою основа Манніха поліізобутиленфенолу і поліетиленполіаміну 1,5-3,5 поліметилсилоксан 0,003-0,005 базова мінеральна олива решта. Моторна олива додатково включає поліметакрилат у кількості 0,2-0,8 мас. %. Перевага запропонованої оливи полягає в тому, що завдяки такому сполученню компонентів у зазначених кількостях поліпшується миюча здатність оливи, підвищуються її протизадирні і антикорозійні властивості, знижується нагароутворююча здатність, і, як наслідок, забезпечується необхідна чистота деталів двигунів, зменшується їх корозія та спрацювання у вузлах тертя. Моторна олива являє собою композицію антиокислювальних, миючих, диспергуючей і антипінної присадок, розчинених у базовій мінеральній оливі. Для зниження температури застигання оливи композиція може включати депресорну присадку. Як антиокіслювальні присадки композиція вміщує діалкілдитіофосфат цинку у кількості 0,52,5 мас. % і діалкілфенілдитіофосфат цинку у кількості 0,8-3,2 мас. %. Як миючу присадку олива включає нейтральний сульфонат кальцію у кількості 2,0-6,0 мас. % і колоїдну дисперсію карбонату кальцію в оливі та алкілфенолі, стабілізовану алкілсаліцилатом кальцію, у кількості 2,5-7,5 мас. %. Як диспергатор олива містить модифіковану борною кислотою основу Манніха поліізобутиленфенолу і поліетиленполіаміну у кількості 1,53,5 мас. %. Як антипінну присадку композиція включає поліметисилоксан у кількості 0,003-0,005 мас. %. Як депресорну присадку олива вміщує поліметакрилат у кількості 0,2-0,8 мас. %. Виготовлюють моторну оливу перемішуванням зазначених компонентів у зазначених кількостях при 80-85°С протягом 1,5-2 годин. Приклади зразків запропонованої оливи наведені у табл. 1. Зразки запропонованої оливи і оливи-прототипу досліджували лабораторно щодо їх миючих, протизадирних і антикорозійних властивостей, а також щодо їх нагароутворюючи х здатностей. Оцінку нагароутворюючей здатності зразків виконували на приладі "Плита". Зразки олив, що досліджували, нагрівали до 130°С і з періодичністю 4 хвилини протягом 10 секунд набризкували на пластини з алюмінію, які були нагріті до 330°С. Більша частина оливи при цьому стікала назад у резервуар приладу, а частина оливи, яка залишилася на пластині, набула глибоких змін, що сприяли до утворення нагару. Випробування кожного зразку проводили протягом 3 годин. Оцінку нагароутворюючей здатності олив здійснювали по кількості нагару, що утворився на пластинах. Результати лабораторних досліджень наведені у табл. 2. Результати лабораторних випробувань показали, що по лужності запропонована олива у 1,82,8 разів перевершує оливу-прототип, таким чином вона має більш високу миючу здатність. Досліди на пластинах з свинцю показали, що за час випробувань оливи-прототипу втрата маси свинцевої пластини склала 9,0 г/м 2, в той час як запропонована олива не виявила корозійної активності (зразки 1, 2), або корозійна активність була незначною (зразок 3). За протизадирними і антинагарними властивостями олива запропонованого складу також перевершує оливу-прототип, при цьому найкращі показники цих властивостей виявила олива зразку 2. Таблиця 1 1 0,5 0,8 Кількість інгредієнту у складі, мас. % Номер зразку 2 1,0 2,0 3 2,5 3,2 2,0 4,0 6,0 2,5 4,5 7,5 1,5 2,5 3,5 0,003 92,697 0,004 0,2 85,796 0,005 0,8 76,495 Найменування інгредієнту Діалкілдитіофосфат цинку Діалкілфенілдитіофосфат цинку Нейтральний сульфонат кальцію Колоїдна дисперсія карбонату кальцію в оливі та алкілфенолі, стабілізована алкілсаліцилатом кальцію Модифікована борною кислотою основа Манніха поліізобутиленфенолу і поліетиленполіаміну Поліметилсилоксан Поліметакрилат Базова мінеральна олива 2 29176 Таблиця 2 Номер зразку Найменування показника 1 10,83 55 11,2 42 4 - прототип 4,0 34 відс. 0,405 Корозійність на пластинках з свинцю, г/м 2 Нагаровідкладення на пластинах, г 3 7,5 39 Лужне число, мг КОН/г Індекс задиру, Н 2 відс. 0,39 0,01 0,425 9,0 0,454 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
