Повітронагрівач доменної печі

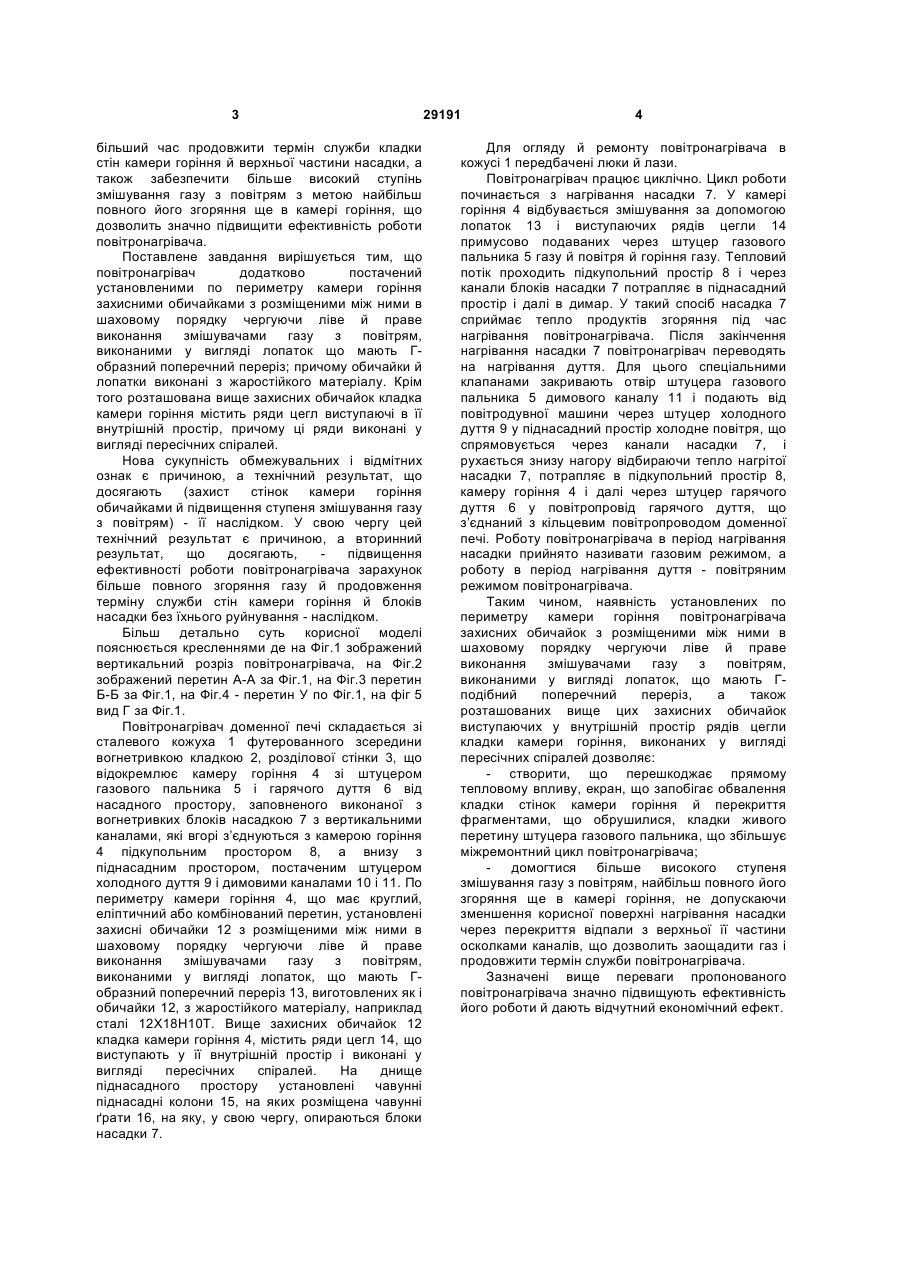

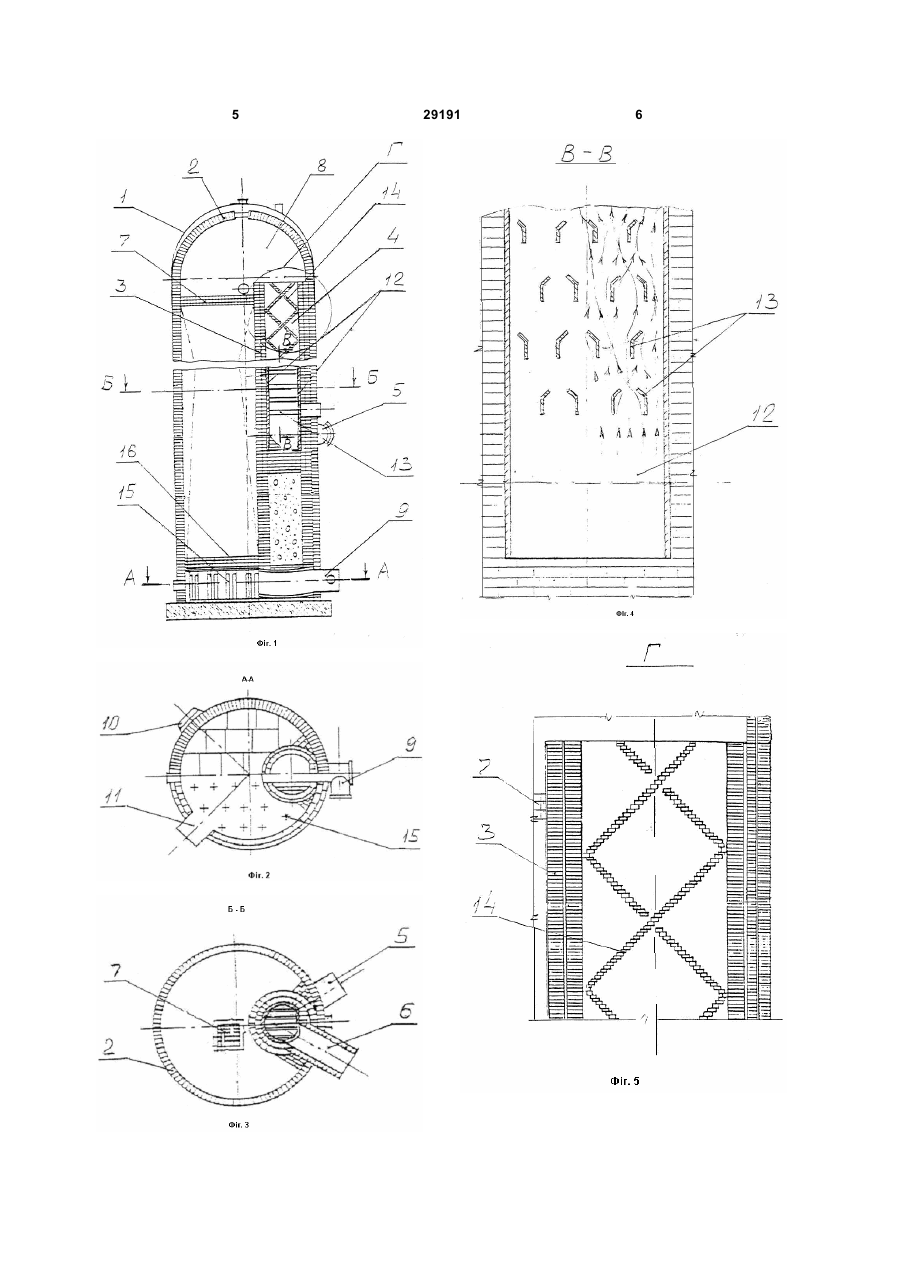

1. Повітронагрівач доменної печі, що включає виконаний у вигляді циліндричної обичайки із днищем і яйцеподібним куполом і футерований зсередини вогнетривкою кладкою сталевий кожух, виконану з вогнетривкої кладки cтінку, що не доходить до верху, що розділяє внутрішній простір повітронагрівача на оснащену штуцерами газового пальника й гарячого дуття камеру горіння й насадний простір, заповнений насадкою з вогнетривких блоків з отворами, що утворюють U 2 (19) 1 3 більший час продовжити термін служби кладки стін камери горіння й верхньої частини насадки, а також забезпечити більше високий ступінь змішування газу з повітрям з метою найбільш повного його згоряння ще в камері горіння, що дозволить значно підвищити ефективність роботи повітронагрівача. Поставлене завдання вирішується тим, що повітронагрівач додатково постачений установленими по периметру камери горіння захисними обичайками з розміщеними між ними в шаховому порядку чергуючи ліве й праве виконання змішувачами газу з повітрям, виконаними у вигляді лопаток що мають Гобразний поперечний переріз; причому обичайки й лопатки виконані з жаростійкого матеріалу. Крім того розташована вище захисних обичайок кладка камери горіння містить ряди цегл виступаючі в її внутрішній простір, причому ці ряди виконані у вигляді пересічних спіралей. Нова сукупність обмежувальних і відмітних ознак є причиною, а технічний результат, що досягають (захист стінок камери горіння обичайками й підвищення ступеня змішування газу з повітрям) - її наслідком. У свою чергу цей технічний результат є причиною, а вторинний результат, що досягають, підвищення ефективності роботи повітронагрівача зарахунок більше повного згоряння газу й продовження терміну служби стін камери горіння й блоків насадки без їхнього руйнування - наслідком. Більш детально суть корисної моделі пояснюється кресленнями де на Фіг.1 зображений вертикальний розріз повітронагрівача, на Фіг.2 зображений перетин А-А за Фіг.1, на Фіг.3 перетин Б-Б за Фіг.1, на Фіг.4 - перетин У по Фіг.1, на фіг 5 вид Г за Фіг.1. Повітронагрівач доменної печі складається зі сталевого кожуха 1 футерованного зсередини вогнетривкою кладкою 2, розділової стінки 3, що відокремлює камеру горіння 4 зі штуцером газового пальника 5 і гарячого дуття 6 від насадного простору, заповненого виконаної з вогнетривких блоків насадкою 7 з вертикальними каналами, які вгорі з’єднуються з камерою горіння 4 підкупольним простором 8, а внизу з піднасадним простором, постаченим штуцером холодного дуття 9 і димовими каналами 10 і 11. По периметру камери горіння 4, що має круглий, еліптичний або комбінований перетин, установлені захисні обичайки 12 з розміщеними між ними в шаховому порядку чергуючи ліве й праве виконання змішувачами газу з повітрям, виконаними у вигляді лопаток, що мають Гобразний поперечний переріз 13, виготовлених як і обичайки 12, з жаростійкого матеріалу, наприклад сталі 12Х18Н10Т. Вище захисних обичайок 12 кладка камери горіння 4, містить ряди цегл 14, що виступають у її внутрішній простір і виконані у вигляді пересічних спіралей. На днище піднасадного простору установлені чавунні піднасадні колони 15, на яких розміщена чавунні ґрати 16, на яку, у свою чергу, опираються блоки насадки 7. 29191 4 Для огляду й ремонту повітронагрівача в кожусі 1 передбачені люки й лази. Повітронагрівач працює циклічно. Цикл роботи починається з нагрівання насадки 7. У камері горіння 4 відбувається змішування за допомогою лопаток 13 і виступаючих рядів цегли 14 примусово подаваних через штуцер газового пальника 5 газу й повітря й горіння газу. Тепловий потік проходить підкупольний простір 8 і через канали блоків насадки 7 потрапляє в піднасадний простір і далі в димар. У такий спосіб насадка 7 сприймає тепло продуктів згоряння під час нагрівання повітронагрівача. Після закінчення нагрівання насадки 7 повітронагрівач переводять на нагрівання дуття. Для цього спеціальними клапанами закривають отвір штуцера газового пальника 5 димового каналу 11 і подають від повітродувної машини через штуцер холодного дуття 9 у піднасадний простір холодне повітря, що спрямовується через канали насадки 7, і рухається знизу нагору відбираючи тепло нагрітої насадки 7, потрапляє в підкупольний простір 8, камеру горіння 4 і далі через штуцер гарячого дуття 6 у повітропровід гарячого дуття, що з’єднаний з кільцевим повітропроводом доменної печі. Роботу повітронагрівача в період нагрівання насадки прийнято називати газовим режимом, а роботу в період нагрівання дуття - повітряним режимом повітронагрівача. Таким чином, наявність установлених по периметру камери горіння повітронагрівача захисних обичайок з розміщеними між ними в шаховому порядку чергуючи ліве й праве виконання змішувачами газу з повітрям, виконаними у вигляді лопаток, що мають Гподібний поперечний переріз, а також розташованих вище цих захисних обичайок виступаючих у внутрішній простір рядів цегли кладки камери горіння, виконаних у вигляді пересічних спіралей дозволяє: - створити, що перешкоджає прямому тепловому впливу, екран, що запобігає обвалення кладки стінок камери горіння й перекриття фрагментами, що обрушилися, кладки живого перетину штуцера газового пальника, що збільшує міжремонтний цикл повітронагрівача; - домогтися більше високого ступеня змішування газу з повітрям, найбільш повного його згоряння ще в камері горіння, не допускаючи зменшення корисної поверхні нагрівання насадки через перекриття відпали з верхньої її частини осколками каналів, що дозволить заощадити газ і продовжити термін служби повітронагрівача. Зазначені вище переваги пропонованого повітронагрівача значно підвищують ефективність його роботи й дають відчутний економічний ефект. 5 29191 6
