Повітронагрівач доменної печі

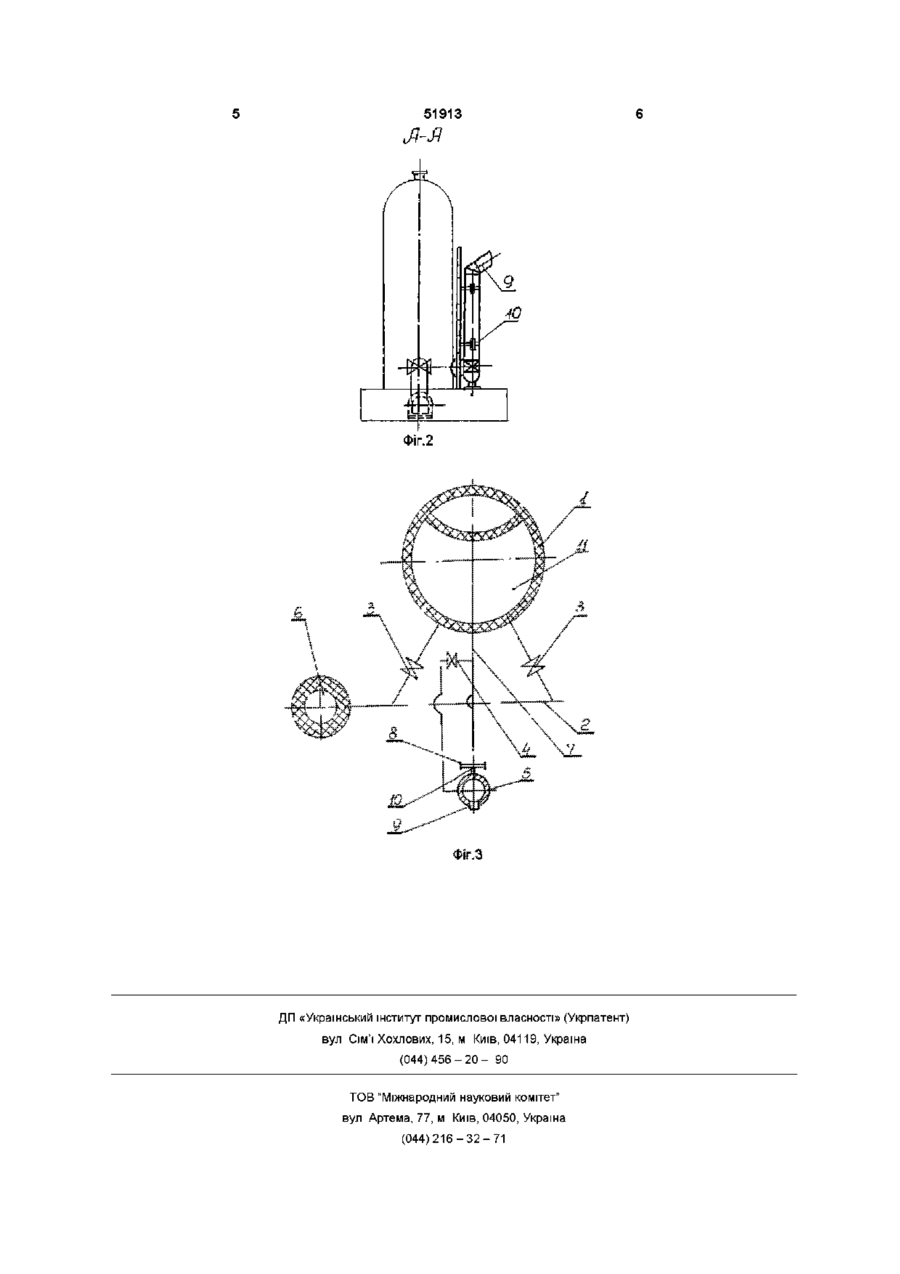

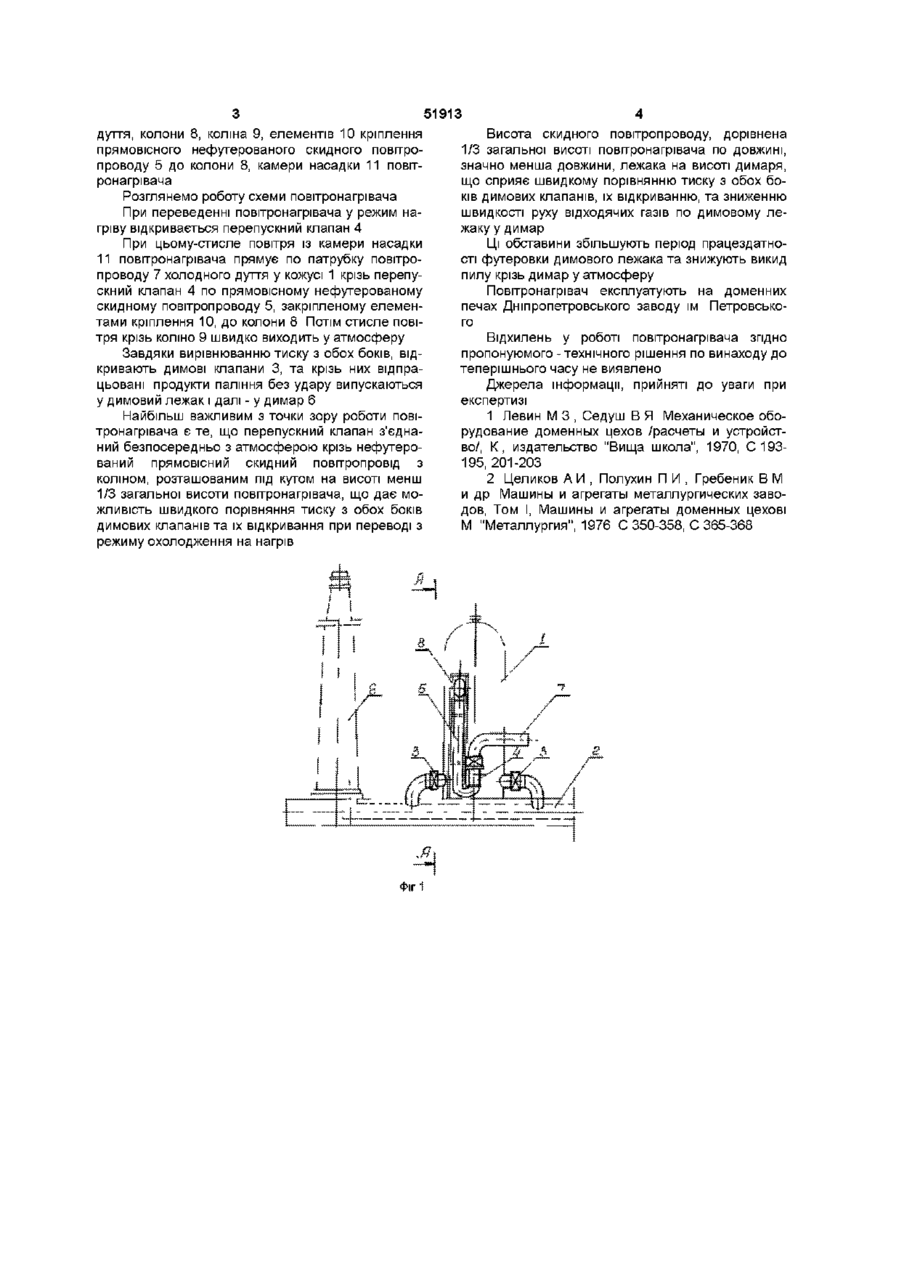

Повітронагрівач доменної печі, що містить кожух, камеру насадки, патрубок повітропроводу холодного дуття, димові та перепускні клапани, димовий лежак та димар, який відрізняється тим, що перепускний клапан з одного боку з'єднаний з патрубком повітропроводу холодного дуття, прямуючого від камери насадки повітронагрівача, а з другого боку - з атмосферою крізь нефутерований скидний повітропровід з коліном, яке розташоване під кутом на висоті не менш 1/3 загальної висоти повітронагрівача Винахід відноситься до металургійного обладнання і може бути використаним для роботи доменних печей в металургійній промисловості Відомий повітронагрівач /1/, який вміщує кожух, футерований усередині вогнетривкою цеглою, камеру паління, камеру насадки, систему газоповітропроводів з арматурою нагрівального тракту, тракту холодного дуття, борова та димаря При роботі повітронагрівача у режимі нагріву присутнє таке обладнання димові, перепускні клапани, повітропровід холодного дуття з клапаном, димовий боров та димар Недоліки повітронагрівача є ті, що при переводі їх з режиму охолодження у режим нагріву перепускний клапан, з'єднаний з боровом, для скиду продуктів паління через димовий клапан та боров у димар При відкриванні перепускного клапану стисле повітря з високою температурою та високим тиском до 0,25мн/м2 спрямується у димовий боров та у димар У результаті такого тиску, коли в одного боку він складає 0,25мн/м2, а з другого боку димаря - 0,05мн /м2, футеровка димового борову зусиллям газового удару струмини стислого повітря частково руйнується Викид пилу у димар також забруднює навколишнє середовище Найбільш близьким до винаходу по технічній суті - прототипом є повітронагрівач /2/, який вміщує кожух, камеру насадки, димові та перепускний клапани, патрубок повітропроводу холодного дуття, димовий лежак димар За допомогою перепускного клапану з камери насадки повітронагрівача через димовий боров стисле повітря випускають по димарю у атмосфеРУ При цьому вирівнюється тиск з обох боків димових клапанів перед їх відкриванням Недоліки повітронагрівача - руйнування футеровки лежака стислим повітряним ударом та забруднення навколишнього середовища пилом з димаря Поставлена задача - збільшення періоду працездатності, зменшення матеріальних та трудових витрат на ремонт футеровки димового лежака та зменшення забруднення навколишнього середовища Поставлена задача вирішується тим, що повітронагрівач, що містить кожух, камеру насадки, патрубок повітропроводу холодного дуття, димові та перепускний клапани, димовий лежак та димар, згідно з винаходом перепускний клапан з одного боку з'єднаний з патрубком повітропроводу холодного дуття, прямуючого від камери насадки, а з другого боку - з атмосферою крізь прямовісний нефутерований скидний повітропровод з коліном, яке розташоване під кутом на висоті не менш 1/3 загальної висоти повітронагрівача Принципова схема повітронагрівача приведена на Фіг 1 загальний вигляд, на фіг 2 - розріз по А-А на мал 1 на фіг 3 - схема роботи димових та перепускного клапанів Схема складається з кожуху 1, димового лежака 2, димових клапанів 3, перепускного клапану 4, прямовіснрго нефутерованого скидного повітропроводу 5, димаря 6, повітроповоду 7 холодного (21)2001085762 СО Ю 51913 дуття, колони 8, коліна 9, елементів 10 кріплення прямовісного нефутерованого скидного повітропроводу 5 до колони 8, камери насадки 11 повітронагрівача Розглянемо роботу схеми повітронагрівача При переведенні повітронагрівача у режим нагріву відкривається перепускний клапан 4 При цьому-стисле повітря із камери насадки 11 повітронагрівача прямує по патрубку повітропроводу 7 холодного дуття у кожусі 1 крізь перепускний клапан 4 по прямовісному нефутерованому скидному повітропроводу 5, закріпленому елементами кріплення 10, до колони 8 Потім стисле повітря крізь коліно 9 швидко виходить у атмосферу Завдяки вирівнюванню тиску з обох боків, відкривають димові клапани 3, та крізь них відпрацьовані продукти паління без удару випускаються у димовий лежак і далі - у димар 6 Найбільш важливим з точки зору роботи повітронагрівача є те, що перепускний клапан з'єднаний безпосередньо з атмосферою крізь нефутерований прямовісний скидний повітропровід з коліном, розташованим під кутом на висоті менш 1/3 загальної висоти повітронагрівача, що дає можливість швидкого порівняння тиску з обох боків димових клапанів та їх відкривання при переводі з режиму охолодження на нагрів Висота скидного повітропроводу, дорівнена 1/3 загальної висоті повітронагрівача по довжині, значно менша довжини, лежака на висоті димаря, що сприяє швидкому порівнянню тиску з обох боків димових клапанів, їх відкриванню, та зниженню швидкості руху відходячих газів по димовому лежаку у димар Ці обставини збільшують період працездатності футеровки димового лежака та знижують викид пилу крізь димар у атмосферу Повітронагрівач експлуатують на доменних печах Дніпропетровського заводу їм Петровського Відхилень у роботі повітронагрівача згідно пропонуюмого - технічного рішення по винаходу до теперішнього часу не виявлено Джерела інформації, прийняті до уваги при експертизі 1 Левин М 3 , Седуш В Я Механическое оборудование доменных цехов /расчеты и устройство/, К, издательство "Вища школа", 1970, С 193195, 201-203 2 Целиков А И , Полухин П И , Гребеник В М и др Машины и агрегаты металлургических заводов, Том I, Машины и агрегаты доменных цехові М "Металлургия", 1976 С 350-358, С 365-368 51913 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
