Спосіб відновлення та посилення підшипників шарошечних доліт

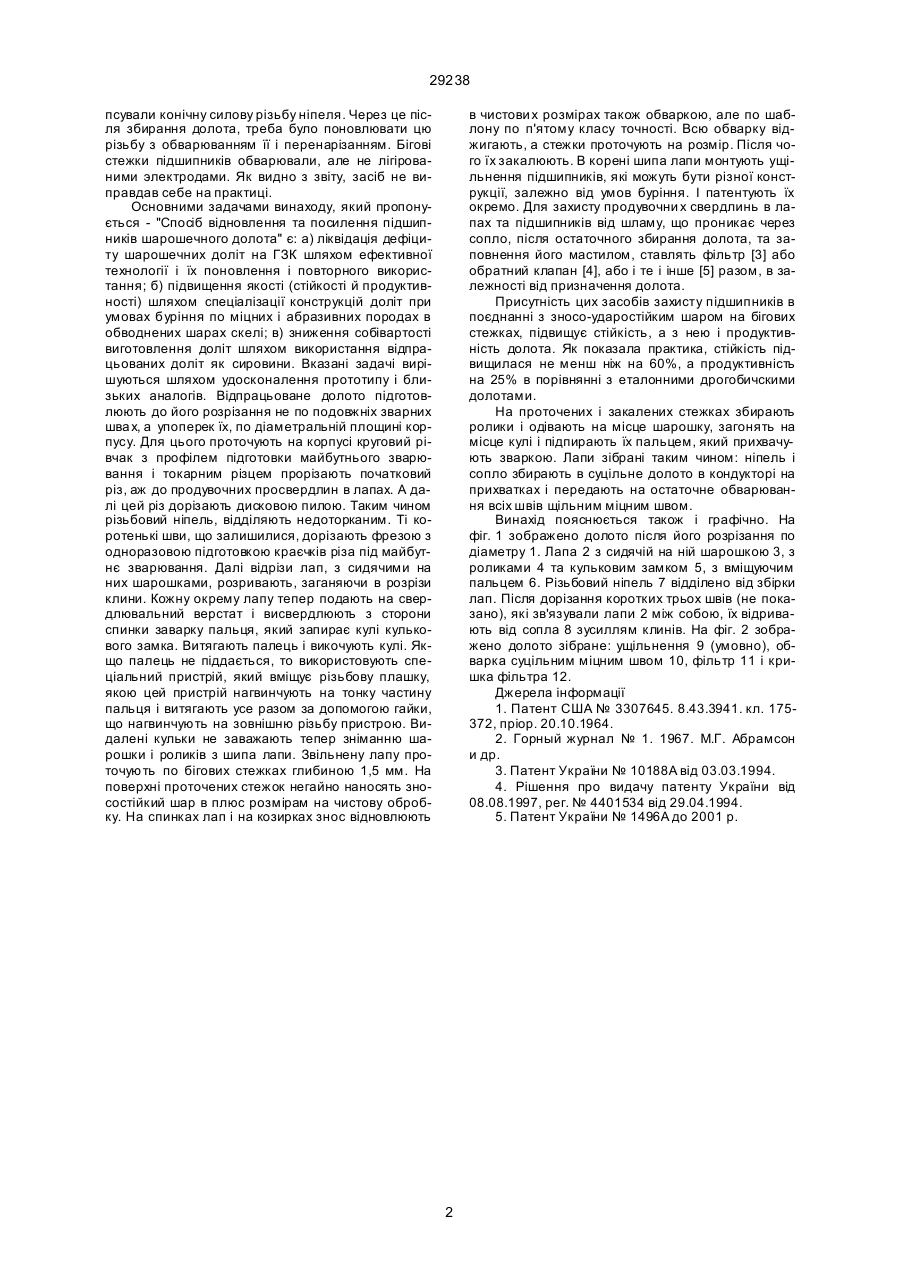

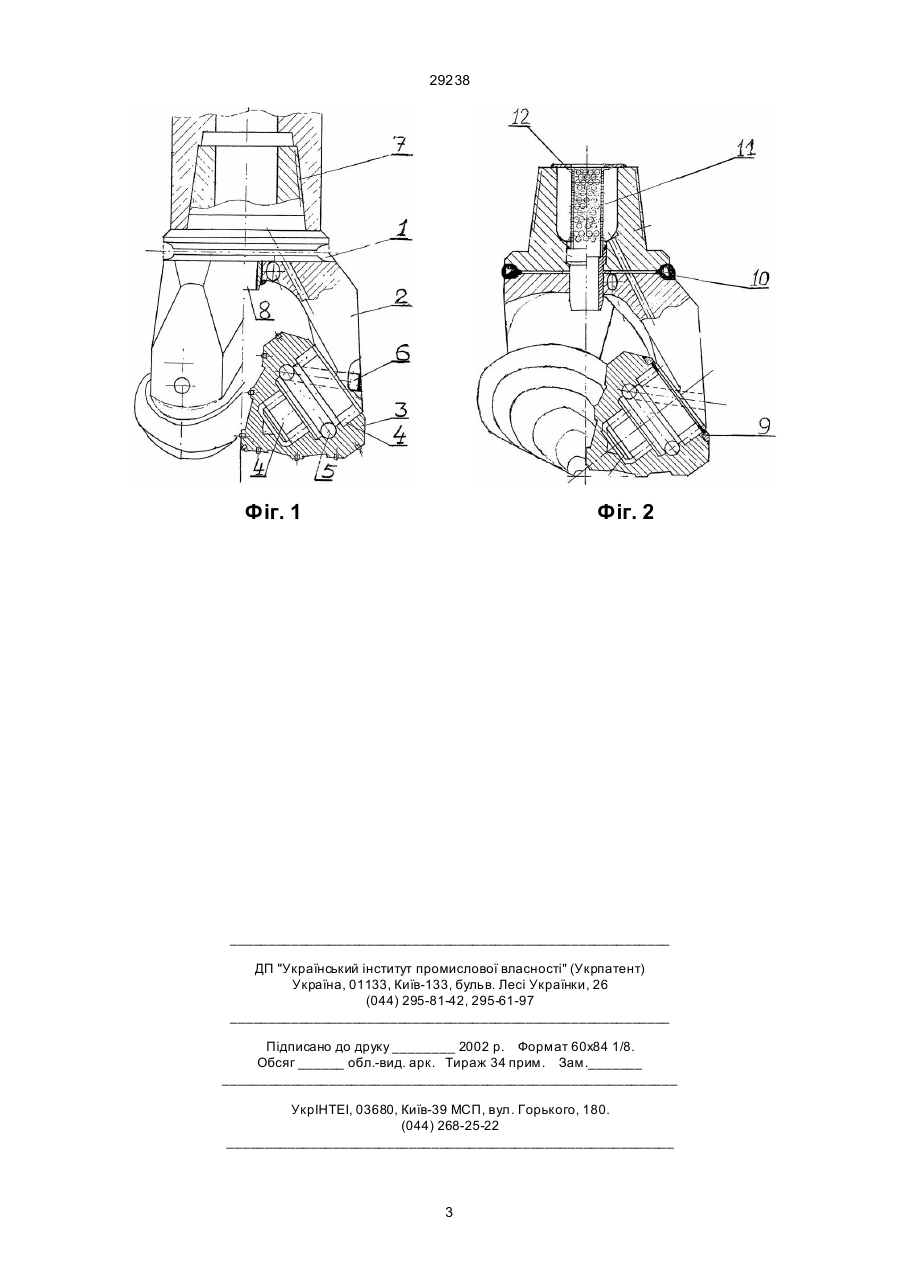

1. Спосіб відновлення та посилення підшипників шарошечних доліт, які були у користуванні, що включає розбирання долота на окремі деталі, ремонт їх і складання, який відрізняється тим, що долото розрізають по діаметральній площі, відділяючи різьбовий ніпель, для чого перед усім проточують на корпусі круговий рівчак з підготовкою його країв під майбутнє зварювання при складанні вузлів в суцільне долото, по цьому рівчаку ріжуть поперек зварних швів, а ті, що залишилися, короткі, дорізають фрезою, відрізи лап з шарошками розривають, розбирають їх по деталях, витягаючи 29238 псували конічну силову різьбу ніпеля. Через це після збирання долота, треба було поновлювати цю різьбу з обварюванням її і перенарізанням. Бігові стежки підшипників обварювали, але не лігірованими электродами. Як видно з звіту, засіб не виправдав себе на практиці. Основними задачами винаходу, який пропонується - "Спосіб відновлення та посилення підшипників шарошечного долота" є: а) ліквідація дефіциту шарошечних доліт на ГЗК шляхом ефективної технології і їx поновлення і повторного використання; б) підвищення якості (стійкості й продуктивності) шляхом спеціалізації конструкцій доліт при умовах буріння по міцних і абразивних породах в обводнених шарах скелі; в) зниження собівартості виготовлення доліт шляхом використання відпрацьованих доліт як сировини. Вказані задачі вирішуються шляхом удосконалення прототипу і близьких аналогів. Відпрацьоване долото підготовлюють до його розрізання не по подовжніх зварних шва х, а упоперек їх, по діаметральній площині корпусу. Для цього проточують на корпусі круговий рівчак з профілем підготовки майбутнього зварювання і токарним різцем прорізають початковий різ, аж до продувочних просвердлин в лапах. А далі цей різ дорізають дисковою пилою. Таким чином різьбовий ніпель, відділяють недоторканим. Ті коротенькі шви, що залишилися, дорізають фрезою з одноразовою підготовкою краєчків різа під майбутнє зварювання. Далі відрізи лап, з сидячими на них шарошками, розривають, заганяючи в розрізи клини. Кожну окрему лапу тепер подають на свердлювальний верстат і висвердлюють з сторони спинки заварку пальця, який запирає кулі кулькового замка. Витягають палець і викочують кулі. Якщо палець не піддається, то використовують спеціальний пристрій, який вміщує різьбову плашку, якою цей пристрій нагвинчують на тонку частину пальця і витягають усе разом за допомогою гайки, що нагвинчують на зовнішню різьбу пристрою. Видалені кульки не заважають тепер зніманню шарошки і роликів з шипа лапи. Звільнену лапу проточують по бігових стежках глибиною 1,5 мм. На поверхні проточених стежок негайно наносять зносостійкий шар в плюс розмірам на чистову обробку. На спинках лап і на козирках знос відновлюють в чистови х розмірах також обваркою, але по шаблону по п'ятому класу точності. Всю обварку віджигають, а стежки проточують на розмір. Після чого їх закалюють. В корені шипа лапи монтують ущільнення підшипників, які можуть бути різної конструкції, залежно від умов буріння. І патентують їх окремо. Для захисту продувочни х свердлинь в лапах та підшипників від шламу, що проникає через сопло, після остаточного збирання долота, та заповнення його мастилом, ставлять фільтр [3] або обратний клапан [4], або і те і інше [5] разом, в залежності від призначення долота. Присутність цих засобів захисту підшипників в поєднанні з зносо-ударостійким шаром на бігових стежках, підвищує стійкість, а з нею і продуктивність долота. Як показала практика, стійкість підвищилася не менш ніж на 60%, а продуктивність на 25% в порівнянні з еталонними дрогобичскими долотами. На проточених і закалених стежках збирають ролики і одівають на місце шарошку, загонять на місце кулі і підпирають їх пальцем, який прихвачують зваркою. Лапи зібрані таким чином: ніпель і сопло збирають в суцільне долото в кондукторі на прихватках і передають на остаточне обварювання всіх швів щільним міцним швом. Винахід пояснюється також і графічно. На фіг. 1 зображено долото після його розрізання по діаметру 1. Лапа 2 з сидячій на ній шарошкою 3, з роликами 4 та кульковим замком 5, з вміщуючим пальцем 6. Різьбовий ніпель 7 відділено від збірки лап. Після дорізання коротких трьох швів (не показано), які зв'язували лапи 2 між собою, їх відривають від сопла 8 зусиллям клинів. На фіг. 2 зображено долото зібране: ущільнення 9 (умовно), обварка суцільним міцним швом 10, фільтр 11 і кришка фільтра 12. Джерела інформації 1. Патент США № 3307645. 8.43.3941. кл. 175372, пріор. 20.10.1964. 2. Горный журнал № 1. 1967. М.Г. Абрамсон и др. 3. Патент України № 10188А від 03.03.1994. 4. Рішення про видачу патенту України від 08.08.1997, peг. № 4401534 від 29.04.1994. 5. Патент України № 1496А до 2001 р. 2 29238 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
