Гідравлічний бак екскаватора
Номер патенту: 29241
Опубліковано: 10.01.2008
Формула / Реферат
Гідравлічний бак екскаватора, який складається із зварного корпусу, блока заливання рідини, пробки зливу рідини, блока попередніх фільтрів, блока відбору робочої рідини, покажчика рівня робочої рідини та клапана віддушини, який відрізняється тим, що корпус виконано з листів прямокутної форми, оснащено внутрішніми ребрами та розміщено на рамі екскаватора, покажчик рівня робочої рідини та клапан віддушини розташовані окремо один від одного, блок відбору робочої рідини споряджено каналами різного прохідного розміру з однією точкою розгалуження, блок попередніх фільтрів виконано в вигляді гільз, жорстко з'єднаних з блоком заливання рідини та корпусом.
Текст

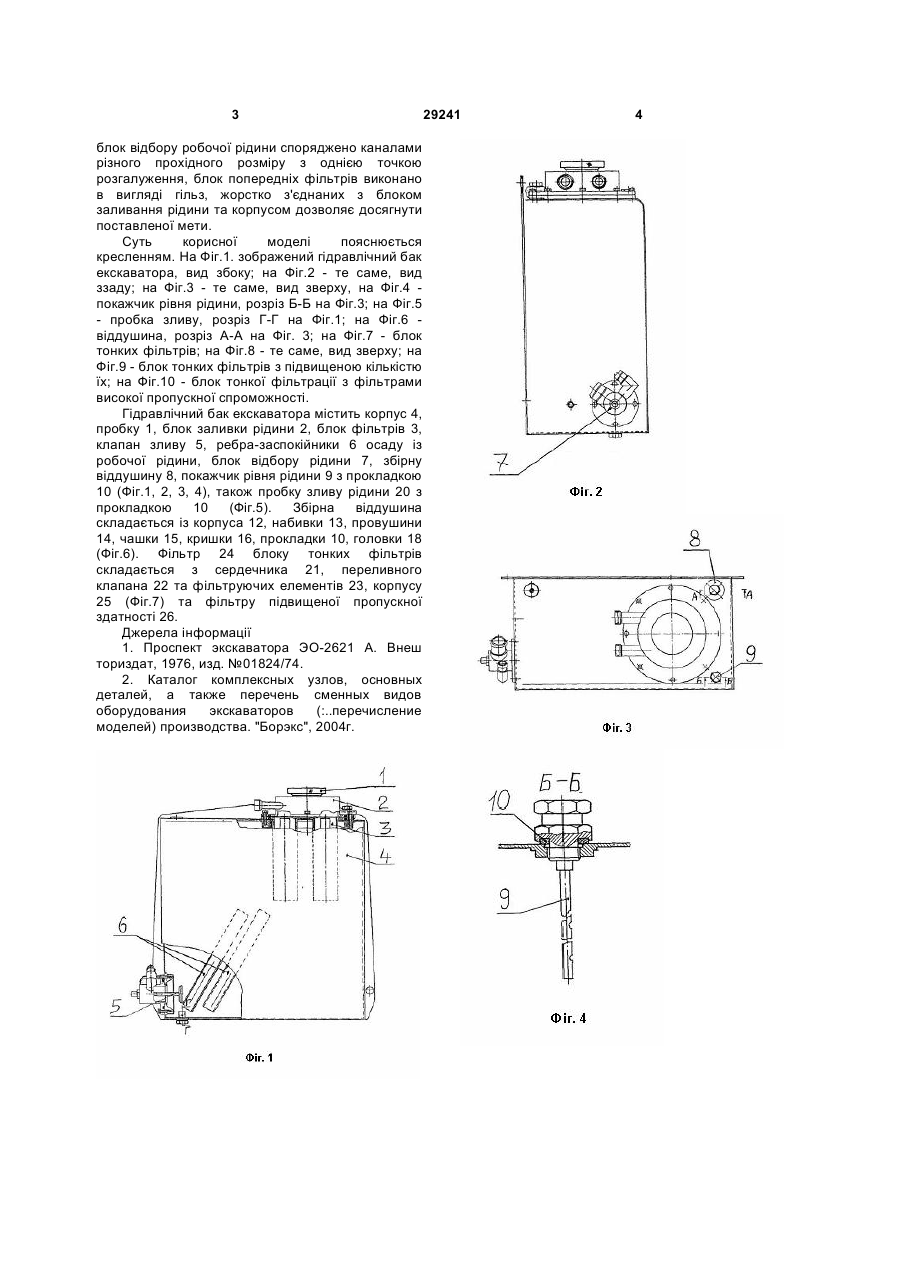

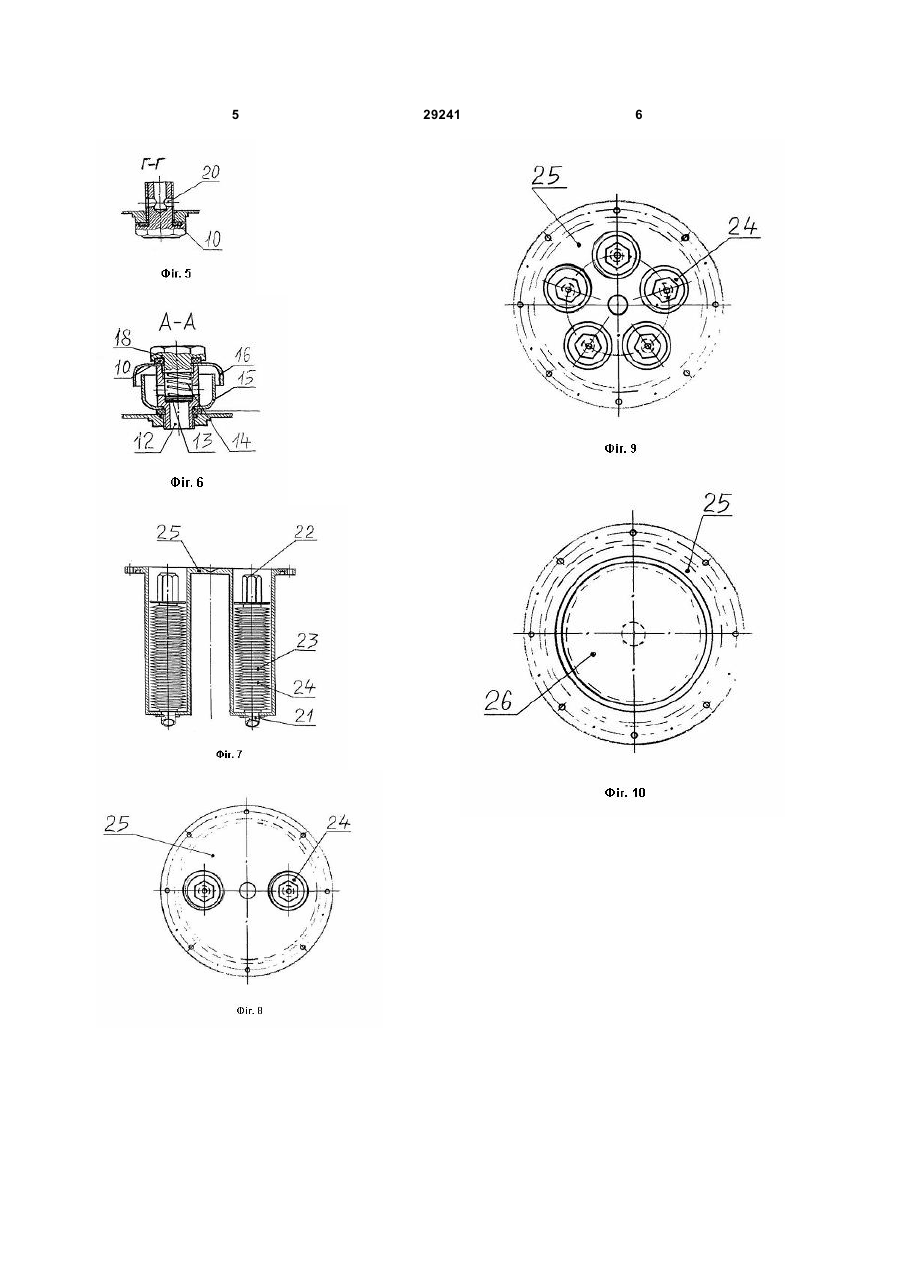

Гідравлічний бак екскаватора, який складається із зварного корпусу, блока заливання рідини, пробки зливу рідини, блока попередніх фільтрів, блока відбору робочої рідини, покажчика 3 блок відбору робочої рідини споряджено каналами різного прохідного розміру з однією точкою розгалуження, блок попередніх фільтрів виконано в вигляді гільз, жорстко з'єднаних з блоком заливання рідини та корпусом дозволяє досягнути поставленої мети. Суть корисної моделі пояснюється кресленням. На Фіг.1. зображений гідравлічний бак екскаватора, вид збоку; на Фіг.2 - те саме, вид ззаду; на Фіг.3 - те саме, вид зверху, на Фіг.4 покажчик рівня рідини, розріз Б-Б на Фіг.3; на Фіг.5 - пробка зливу, розріз Г-Г на Фіг.1; на Фіг.6 віддушина, розріз А-А на Фіг. 3; на Фіг.7 - блок тонких фільтрів; на Фіг.8 - те саме, вид зверху; на Фіг.9 - блок тонких фільтрів з підвищеною кількістю їх; на Фіг.10 - блок тонкої фільтрації з фільтрами високої пропускної спроможності. Гідравлічний бак екскаватора містить корпус 4, пробку 1, блок заливки рідини 2, блок фільтрів 3, клапан зливу 5, ребра-заспокійники 6 осаду із робочої рідини, блок відбору рідини 7, збірну віддушину 8, покажчик рівня рідини 9 з прокладкою 10 (Фіг.1, 2, 3, 4), також пробку зливу рідини 20 з прокладкою 10 (Фіг.5). Збірна віддушина складається із корпуса 12, набивки 13, провушини 14, чашки 15, кришки 16, прокладки 10, головки 18 (Фіг.6). Фільтр 24 блоку тонких фільтрів складається з сердечника 21, переливного клапана 22 та фільтруючих елементів 23, корпусу 25 (Фіг.7) та фільтру підвищеної пропускної здатності 26. Джерела інформації 1. Проспект экскаватора ЭО-2621 А. Внеш ториздат, 1976, изд. №01824/74. 2. Каталог комплексных узлов, основных деталей, а также перечень сменных видов оборудования экскаваторов (:..перечисление моделей) производства. "Борэкс", 2004г. 29241 4 5 29241 6
ДивитисяДодаткова інформація
Назва патенту англійськоюExcavator hydraulic tank
Автори англійськоюLopachuk Vadym Leonidovych, Luts Viktor Petrovych
Назва патенту російськоюГидравлический бак экскаватора
Автори російськоюЛопачук Вадим Леонидович, Луц Виктор Петрович, Луць Виктор Петрович
МПК / Мітки
МПК: E02F 3/34
Мітки: екскаватора, бак, гідравлічний
