Відвал поворотний гідравлічний колісного екскаватора

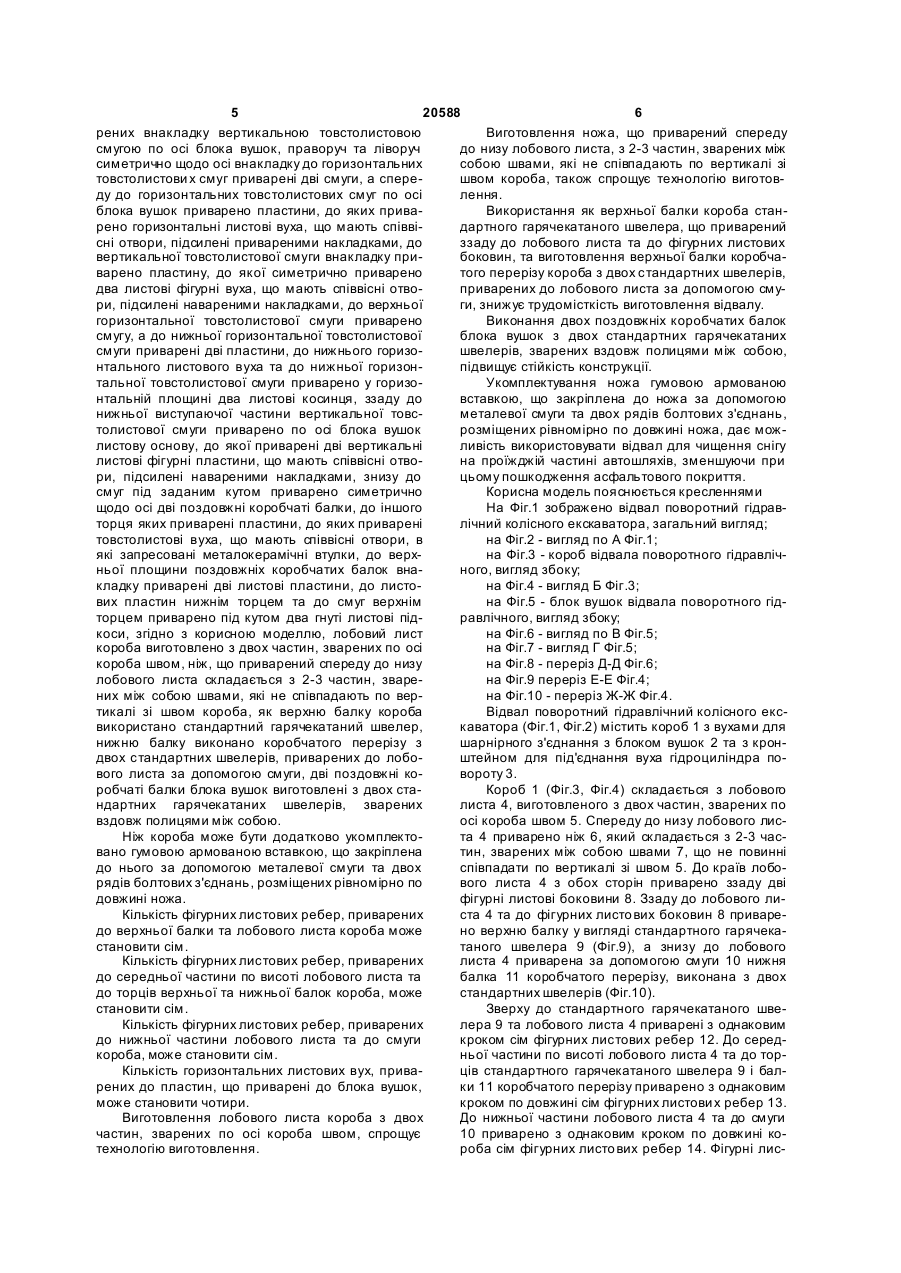

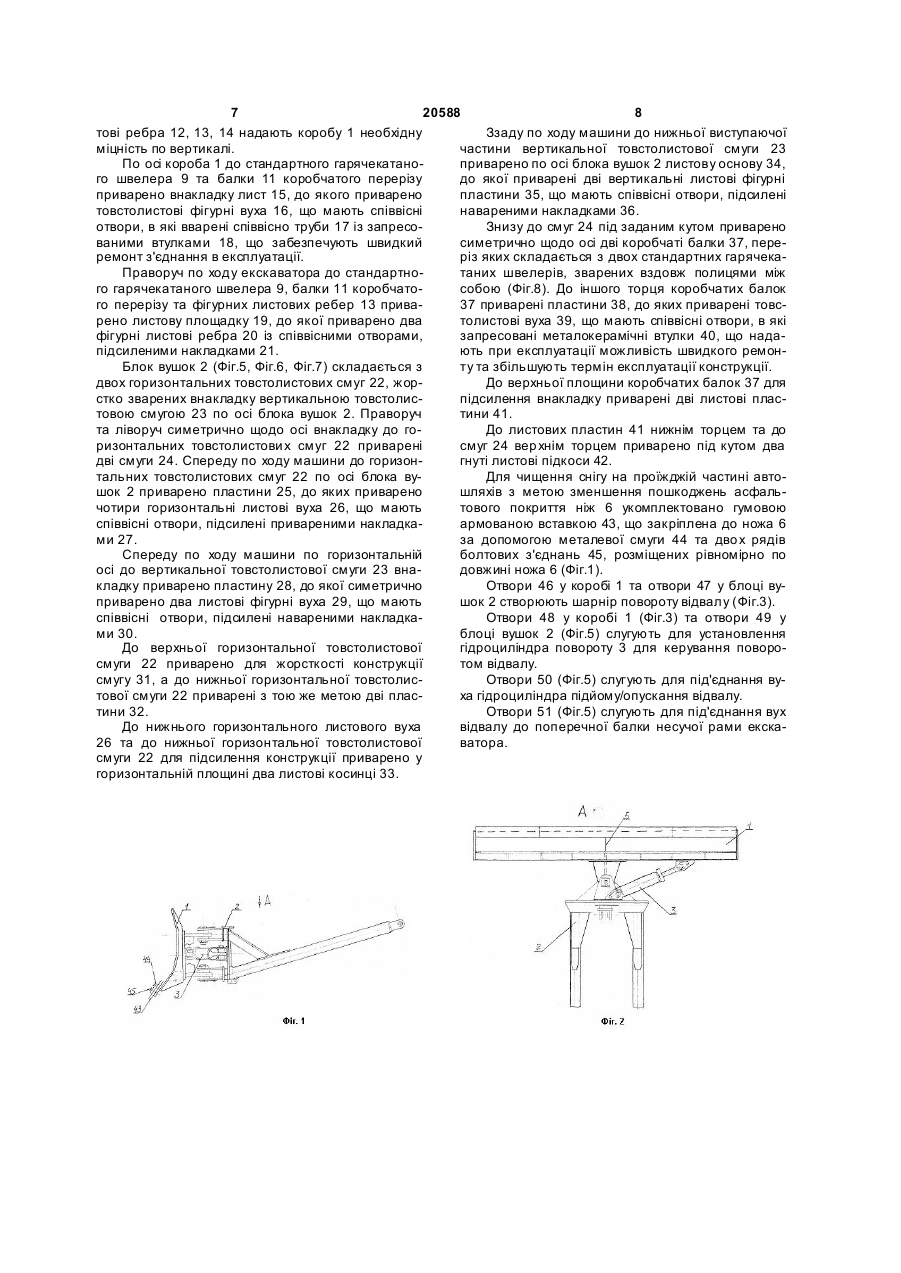

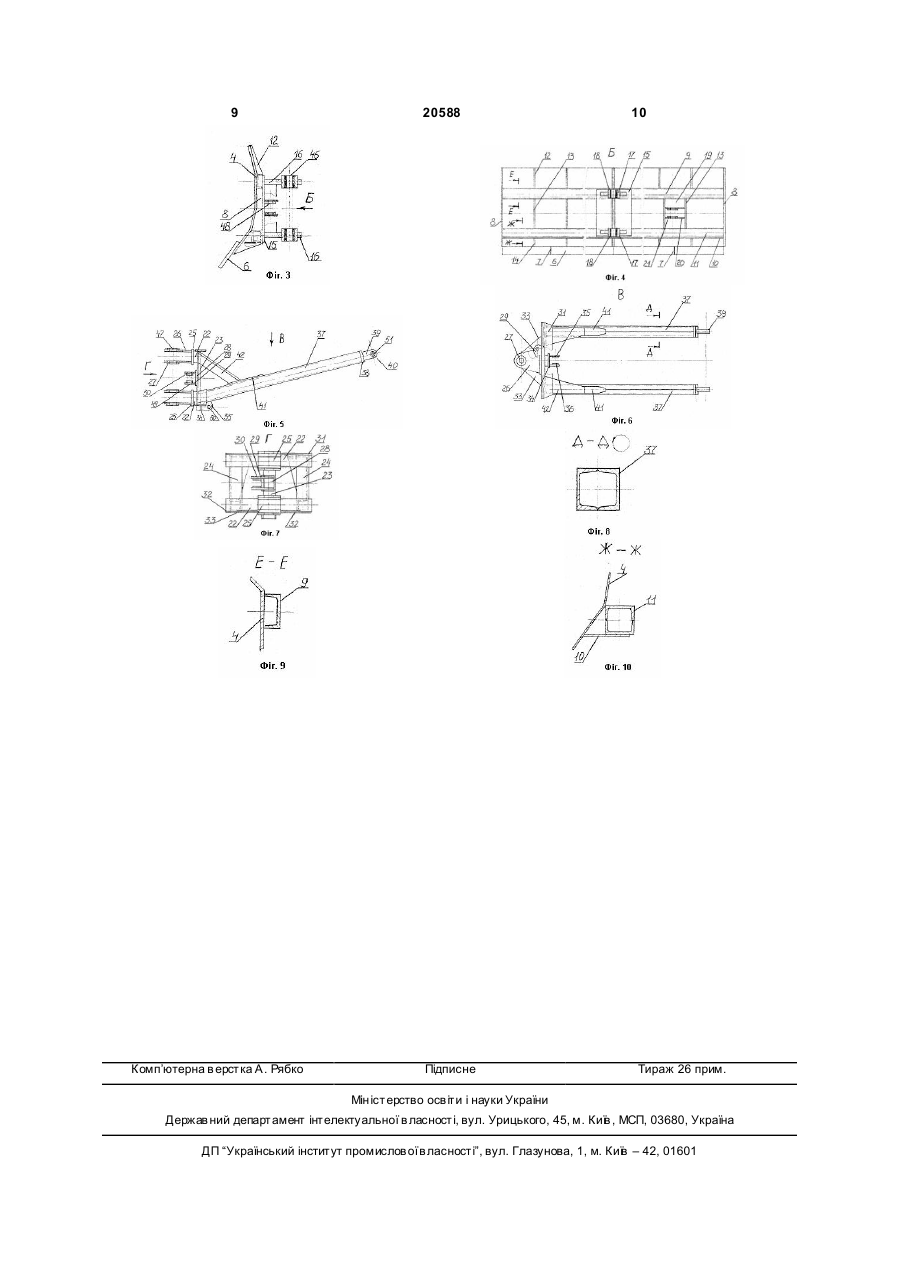

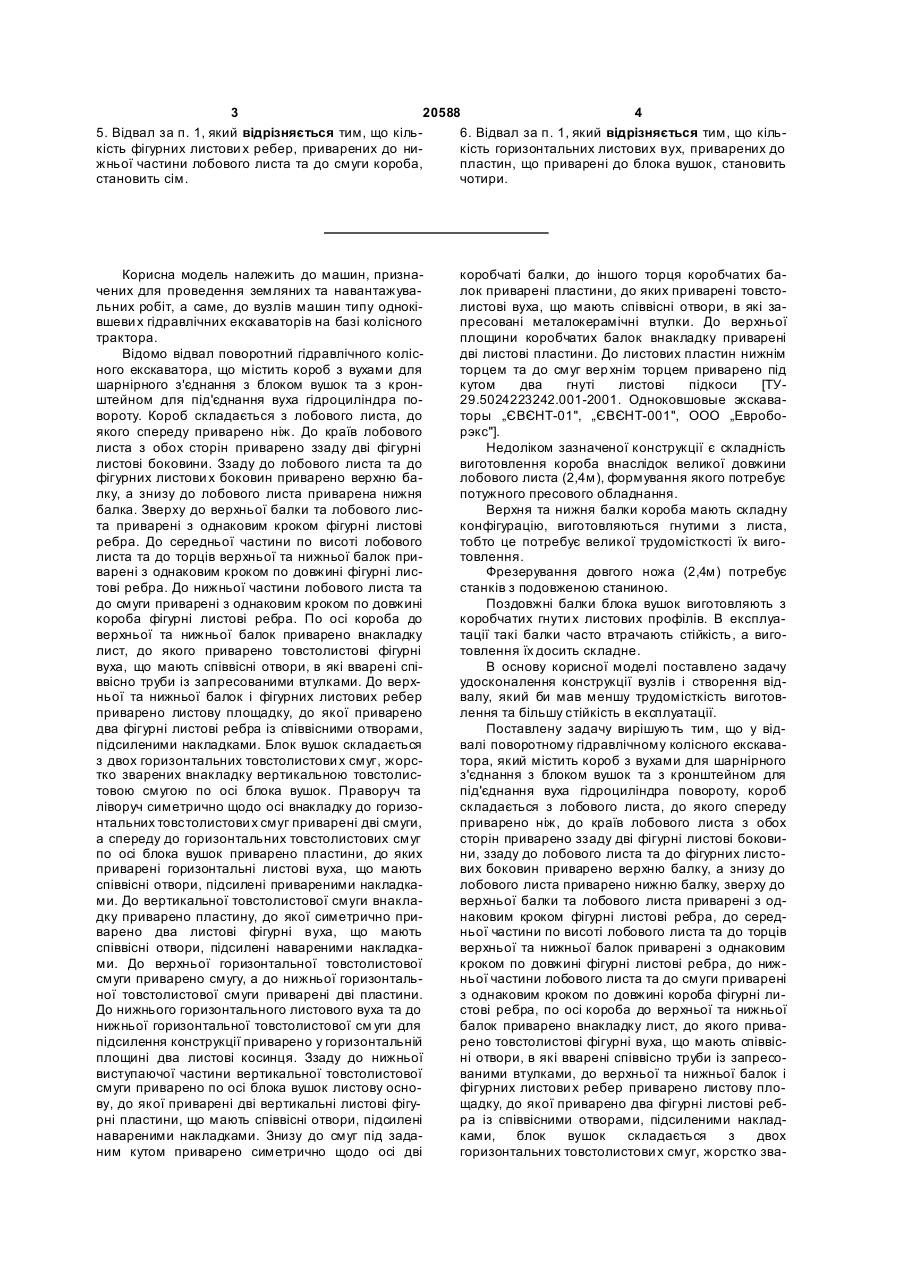

1. Відвал поворотний гідравлічний колісного екскаватора, що містить короб з вухами для шарнірного з'єднання з блоком вушок та з кронштейном для під'єднання вуха гідроциліндра повороту, короб складається з лобового листа, до якого спереду приварено ніж, до країв лобового листа з обох сторін приварено ззаду дві фігурні листові боковини, ззаду до лобового листа та до фігурних листових боковин приварено верхню балку, а знизу до лобового листа приварено нижню балку, зверху до верхньої балки та лобового листа приварені з однаковим кроком фігурні листові ребра, до середньої частини по висоті лобового листа та до торців верхньої та нижньої балок приварені з однаковим кроком по довжині фігурні листові ребра, до нижньої частини лобового листа та до смуги приварені з однаковим кроком по довжині короба фігурні листові ребра, по осі короба до верхньої та нижньої балок приварено внакладку лист, до якого приварено товстолистові фігурні вуха, що мають співвісні отвори, в які вварені співвісно труби із запресованими втулками, до верхньої та нижньої балок і фігурних листови х ребер приварено листову площадку, до якої приварено два фігурні листові ребра із співвісними отворами, підсиленими накладками, блок вушок складається з двох горизонтальних товстолистових смуг, жорстко зварених внакладку вертикальною товстолистовою смугою по осі блока вушок, праворуч та ліворуч симетрично щодо осі внакладку до горизонтальних товстолистови х смуг приварені дві смуги, а спереду до горизонтальних товстолистових смуг по осі блока вушок приварено пластини, до яких приварені горизонтальні листові вуха, що мають співвісні отвори, підсилені привареними накладками, до вертикальної товстолистової смуги внакладку приварено пластину, до якої симетрично приварено два листові фігурні вуха, що мають співвісні отвори, підсилені навареними накладками, до верхньої 2 (19) 1 3 20588 4 5. Відвал за п. 1, який відрізняється тим, що кіль6. Відвал за п. 1, який відрізняється тим, що кількість фігурних листови х ребер, приварених до никість горизонтальних листових вух, приварених до жньої частини лобового листа та до смуги короба, пластин, що приварені до блока вушок, становить становить сім. чотири. Корисна модель належить до машин, призначених для проведення земляних та навантажувальних робіт, а саме, до вузлів машин типу одноківшеви х гідравлічних екскаваторів на базі колісного трактора. Відомо відвал поворотний гідравлічного колісного екскаватора, що містить короб з вухами для шарнірного з'єднання з блоком вушок та з кронштейном для під'єднання вуха гідроциліндра повороту. Короб складається з лобового листа, до якого спереду приварено ніж. До країв лобового листа з обох сторін приварено ззаду дві фігурні листові боковини. Ззаду до лобового листа та до фігурних листови х боковин приварено верхню балку, а знизу до лобового листа приварена нижня балка. Зверху до верхньої балки та лобового листа приварені з однаковим кроком фігурні листові ребра. До середньої частини по висоті лобового листа та до торців верхньої та нижньої балок приварені з однаковим кроком по довжині фігурні листові ребра. До нижньої частини лобового листа та до смуги приварені з однаковим кроком по довжині короба фігурні листові ребра. По осі короба до верхньої та нижньої балок приварено внакладку лист, до якого приварено товстолистові фігурні вуха, що мають співвісні отвори, в які вварені співвісно труби із запресованими втулками. До верхньої та нижньої балок і фігурних листових ребер приварено листову площадку, до якої приварено два фігурні листові ребра із співвісними отворами, підсиленими накладками. Блок вушок складається з двох горизонтальних товстолистови х смуг, жорстко зварених внакладку вертикальною товстолистовою смугою по осі блока вушок. Праворуч та ліворуч симетрично щодо осі внакладку до горизонтальних товстолистови х смуг приварені дві смуги, а спереду до горизонтальних товстолистових смуг по осі блока вушок приварено пластини, до яких приварені горизонтальні листові вуха, що мають співвісні отвори, підсилені привареними накладками. До вертикальної товстолистової смуги внакладку приварено пластину, до якої симетрично приварено два листові фігурні вуха, що мають співвісні отвори, підсилені навареними накладками. До верхньої горизонтальної товстолистової смуги приварено смугу, а до нижньої горизонтальної товстолистової смуги приварені дві пластини. До нижнього горизонтального листового вуха та до нижньої горизонтальної товстолистової см уги для підсилення конструкції приварено у горизонтальній площині два листові косинця. Ззаду до нижньої виступаючої частини вертикальної товстолистової смуги приварено по осі блока вушок листову основу, до якої приварені дві вертикальні листові фігурні пластини, що мають співвісні отвори, підсилені навареними накладками. Знизу до смуг під заданим кутом приварено симетрично щодо осі дві коробчаті балки, до іншого торця коробчатих балок приварені пластини, до яких приварені товстолистові вуха, що мають співвісні отвори, в які запресовані металокерамічні втулки. До верхньої площини коробчатих балок внакладку приварені дві листові пластини. До листових пластин нижнім торцем та до смуг вер хнім торцем приварено під кутом два гнуті листові підкоси [ТУ29.5024223242.001-2001. Одноковшовые экскаваторы „ЄВЄНТ-01", „ЄВЄНТ-001", OOO „Евроборэкс"]. Недоліком зазначеної конструкції є складність виготовлення короба внаслідок великої довжини лобового листа (2,4м), формування якого потребує потужного пресового обладнання. Верхня та нижня балки короба мають складну конфігурацію, виготовляються гнутими з листа, тобто це потребує великої трудомісткості їх виготовлення. Фрезерування довгого ножа (2,4м) потребує станків з подовженою станиною. Поздовжні балки блока вушок виготовляють з коробчатих гнути х листових профілів. В експлуатації такі балки часто втрачають стійкість, а виготовлення їх досить складне. В основу корисної моделі поставлено задачу удосконалення конструкції вузлів і створення відвалу, який би мав меншу трудомісткість виготовлення та більшу стійкість в експлуатації. Поставлену задачу вирішують тим, що у відвалі поворотному гідравлічному колісного екскаватора, який містить короб з вухами для шарнірного з'єднання з блоком вушок та з кронштейном для під'єднання вуха гідроциліндра повороту, короб складається з лобового листа, до якого спереду приварено ніж, до країв лобового листа з обох сторін приварено ззаду дві фігурні листові боковини, ззаду до лобового листа та до фігурних листових боковин приварено верхню балку, а знизу до лобового листа приварено нижню балку, зверху до верхньої балки та лобового листа приварені з однаковим кроком фігурні листові ребра, до середньої частини по висоті лобового листа та до торців верхньої та нижньої балок приварені з однаковим кроком по довжині фігурні листові ребра, до нижньої частини лобового листа та до смуги приварені з однаковим кроком по довжині короба фігурні листові ребра, по осі короба до верхньої та нижньої балок приварено внакладку лист, до якого приварено товстолистові фігурні вуха, що мають співвісні отвори, в які вварені співвісно труби із запресованими втулками, до верхньої та нижньої балок і фігурних листови х ребер приварено листову площадку, до якої приварено два фігурні листові ребра із співвісними отворами, підсиленими накладками, блок вушок складається з двох горизонтальних товстолистови х смуг, жорстко зва 5 20588 6 рених внакладку вертикальною товстолистовою Виготовлення ножа, що приварений спереду смугою по осі блока вушок, праворуч та ліворуч до низу лобового листа, з 2-3 частин, зварених між симетрично щодо осі внакладку до горизонтальних собою швами, які не співпадають по вертикалі зі товстолистови х смуг приварені дві смуги, а сперешвом короба, також спрощує технологію виготовду до горизонтальних товстолистових смуг по осі лення. блока вушок приварено пластини, до яких приваВикористання як верхньої балки короба станрено горизонтальні листові вуха, що мають співвідартного гарячекатаного швелера, що приварений сні отвори, підсилені привареними накладками, до ззаду до лобового листа та до фігурних листових вертикальної товстолистової смуги внакладку прибоковин, та виготовлення верхньої балки коробчаварено пластину, до якої симетрично приварено того перерізу короба з двох стандартних швелерів, два листові фігурні вуха, що мають співвісні отвоприварених до лобового листа за допомогою смури, підсилені навареними накладками, до верхньої ги, знижує трудомісткість виготовлення відвалу. горизонтальної товстолистової смуги приварено Виконання двох поздовжніх коробчатих балок смугу, а до нижньої горизонтальної товстолистової блока вушок з двох стандартних гарячекатаних смуги приварені дві пластини, до нижнього горизошвелерів, зварених вздовж полицями між собою, нтального листового вуха та до нижньої горизонпідвищує стійкість конструкції. тальної товстолистової смуги приварено у горизоУкомплектування ножа гумовою армованою нтальній площині два листові косинця, ззаду до вставкою, що закріплена до ножа за допомогою нижньої виступаючої частини вертикальної товсметалевої смуги та двох рядів болтових з'єднань, толистової смуги приварено по осі блока вушок розміщених рівномірно по довжині ножа, дає можлистову основу, до якої приварені дві вертикальні ливість використовувати відвал для чищення снігу листові фігурні пластини, що мають співвісні отвона проїжджій частині автошляхів, зменшуючи при ри, підсилені навареними накладками, знизу до цьому пошкодження асфальтового покриття. смуг під заданим кутом приварено симетрично Корисна модель пояснюється кресленнями щодо осі дві поздовжні коробчаті балки, до іншого На Фіг.1 зображено відвал поворотний гідравторця яких приварені пластини, до яких приварені лічний колісного екскаватора, загальний вигляд; товстолистові вуха, що мають співвісні отвори, в на Фіг.2 - вигляд по А Фіг.1; які запресовані металокерамічні втулки, до верхна Фіг.3 - короб відвала поворотного гідравлічньої площини поздовжніх коробчатих балок внаного, вигляд збоку; кладку приварені дві листові пластини, до листона Фіг.4 - вигляд Б Фіг.3; вих пластин нижнім торцем та до смуг верхнім на Фіг.5 - блок вушок відвала поворотного гідторцем приварено під кутом два гнуті листові підравлічного, вигляд збоку; коси, згідно з корисною моделлю, лобовий лист на Фіг.6 - вигляд по В Фіг.5; короба виготовлено з двох частин, зварених по осі на Фіг.7 - вигляд Г Фіг.5; короба швом, ніж, що приварений спереду до низу на Фіг.8 - переріз Д-Д Фіг.6; лобового листа складається з 2-3 частин, зварена Фіг.9 переріз Е-Е Фіг.4; них між собою швами, які не співпадають по верна Фіг.10 - переріз Ж-Ж Фіг.4. тикалі зі швом короба, як верхню балку короба Відвал поворотний гідравлічний колісного ексвикористано стандартний гарячекатаний швелер, каватора (Фіг.1, Фіг.2) містить короб 1 з вухами для нижню балку виконано коробчатого перерізу з шарнірного з'єднання з блоком вушок 2 та з крондвох стандартних швелерів, приварених до лобоштейном для під'єднання вуха гідроциліндра пового листа за допомогою смуги, дві поздовжні ковороту 3. робчаті балки блока вушок виготовлені з двох стаКороб 1 (Фіг.3, Фіг.4) складається з лобового ндартних гарячекатаних швелерів, зварених листа 4, виготовленого з двох частин, зварених по вздовж полицями між собою. осі короба швом 5. Спереду до низу лобового лисНіж короба може бути додатково укомплектота 4 приварено ніж 6, який складається з 2-3 часвано гумовою армованою вставкою, що закріплена тин, зварених між собою швами 7, що не повинні до нього за допомогою металевої смуги та двох співпадати по вертикалі зі швом 5. До країв лоборядів болтових з'єднань, розміщених рівномірно по вого листа 4 з обох сторін приварено ззаду дві довжині ножа. фігурні листові боковини 8. Ззаду до лобового лиКількість фігурних листових ребер, приварених ста 4 та до фігурних листо вих боковин 8 приваредо верхньої балки та лобового листа короба може но верхню балку у вигляді стандартного гарячекастановити сім. таного швелера 9 (Фіг.9), а знизу до лобового Кількість фігурних листових ребер, приварених листа 4 приварена за допомогою смуги 10 нижня до середньої частини по висоті лобового листа та балка 11 коробчатого перерізу, виконана з двох до торців верхньої та нижньої балок короба, може стандартних швелерів (Фіг.10). становити сім. Зверху до стандартного гарячекатаного швеКількість фігурних листових ребер, приварених лера 9 та лобового листа 4 приварені з однаковим до нижньої частини лобового листа та до смуги кроком сім фігурних листових ребер 12. До середкороба, може становити сім. ньої частини по висоті лобового листа 4 та до торКількість горизонтальних листових вух, приваців стандартного гарячекатаного швелера 9 і балрених до пластин, що приварені до блока вушок, ки 11 коробчатого перерізу приварено з однаковим може становити чотири. кроком по довжині сім фігурних листови х ребер 13. Виготовлення лобового листа короба з двох До нижньої частини лобового листа 4 та до смуги частин, зварених по осі короба швом, спрощує 10 приварено з однаковим кроком по довжині котехнологію виготовлення. роба сім фігурних листо вих ребер 14. Фігурні лис 7 20588 8 тові ребра 12, 13, 14 надають коробу 1 необхідну Ззаду по ходу машини до нижньої виступаючої міцність по вертикалі. частини вертикальної товстолистової смуги 23 По осі короба 1 до стандартного гарячекатаноприварено по осі блока вушок 2 листову основу 34, го швелера 9 та балки 11 коробчатого перерізу до якої приварені дві вертикальні листові фігурні приварено внакладку лист 15, до якого приварено пластини 35, що мають співвісні отвори, підсилені товстолистові фігурні вуха 16, що мають співвісні навареними накладками 36. отвори, в які вварені співвісно труби 17 із запресоЗнизу до смуг 24 під заданим кутом приварено ваними втулками 18, що забезпечують швидкий симетрично щодо осі дві коробчаті балки 37, переремонт з'єднання в експлуатації. різ яких складається з двох стандартних гарячекаПраворуч по ходу екскаватора до стандартнотаних швелерів, зварених вздовж полицями між го гарячекатаного швелера 9, балки 11 коробчатособою (Фіг.8). До іншого торця коробчатих балок го перерізу та фігурних листових ребер 13 прива37 приварені пластини 38, до яких приварені товсрено листову площадку 19, до якої приварено два толистові вуха 39, що мають співвісні отвори, в які фігурні листові ребра 20 із співвісними отворами, запресовані металокерамічні втулки 40, що надапідсиленими накладками 21. ють при експлуатації можливість швидкого ремонБлок вушок 2 (Фіг.5, Фіг.6, Фіг.7) складається з ту та збільшують термін експлуатації конструкції. двох горизонтальних товстолистових смуг 22, жорДо верхньої площини коробчатих балок 37 для стко зварених внакладку вертикальною товстолиспідсилення внакладку приварені дві листові пластовою смугою 23 по осі блока вушок 2. Праворуч тини 41. та ліворуч симетрично щодо осі внакладку до гоДо листових пластин 41 нижнім торцем та до ризонтальних товстолистови х смуг 22 приварені смуг 24 вер хнім торцем приварено під кутом два дві смуги 24. Спереду по ходу машини до горизонгнуті листові підкоси 42. тальних товстолистових смуг 22 по осі блока вуДля чищення снігу на проїжджій частині автошок 2 приварено пластини 25, до яких приварено шляхів з метою зменшення пошкоджень асфальчотири горизонтальні листові вуха 26, що мають тового покриття ніж 6 укомплектовано гумовою співвісні отвори, підсилені привареними накладкаармованою вставкою 43, що закріплена до ножа 6 ми 27. за допомогою металевої смуги 44 та дво х рядів Спереду по ходу машини по горизонтальній болтових з'єднань 45, розміщених рівномірно по осі до вертикальної товстолистової смуги 23 внадовжині ножа 6 (Фіг.1). кладку приварено пластину 28, до якої симетрично Отвори 46 у коробі 1 та отвори 47 у блоці вуприварено два листові фігурні вуха 29, що мають шок 2 створюють шарнір повороту відвалу (Фіг.3). співвісні отвори, підсилені навареними накладкаОтвори 48 у коробі 1 (Фіг.3) та отвори 49 у ми 30. блоці вушок 2 (Фіг.5) слугують для установлення До верхньої горизонтальної товстолистової гідроциліндра повороту 3 для керування поворосмуги 22 приварено для жорсткості конструкції том відвалу. смугу 31, а до нижньої горизонтальної товстолисОтвори 50 (Фіг.5) слугують для під'єднання вутової смуги 22 приварені з тою же метою дві пласха гідроциліндра підйому/опускання відвалу. тини 32. Отвори 51 (Фіг.5) слугують для під'єднання вух До нижнього горизонтального листового вуха відвалу до поперечної балки несучої рами екска26 та до нижньої горизонтальної товстолистової ватора. смуги 22 для підсилення конструкції приварено у горизонтальній площині два листові косинці 33. 9 Комп’ютерна в ерстка А. Рябко 20588 Підписне 10 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
