Пристрій для рубки паперового полотна фальцювального апарата рулонних ротаційних друкарських машин

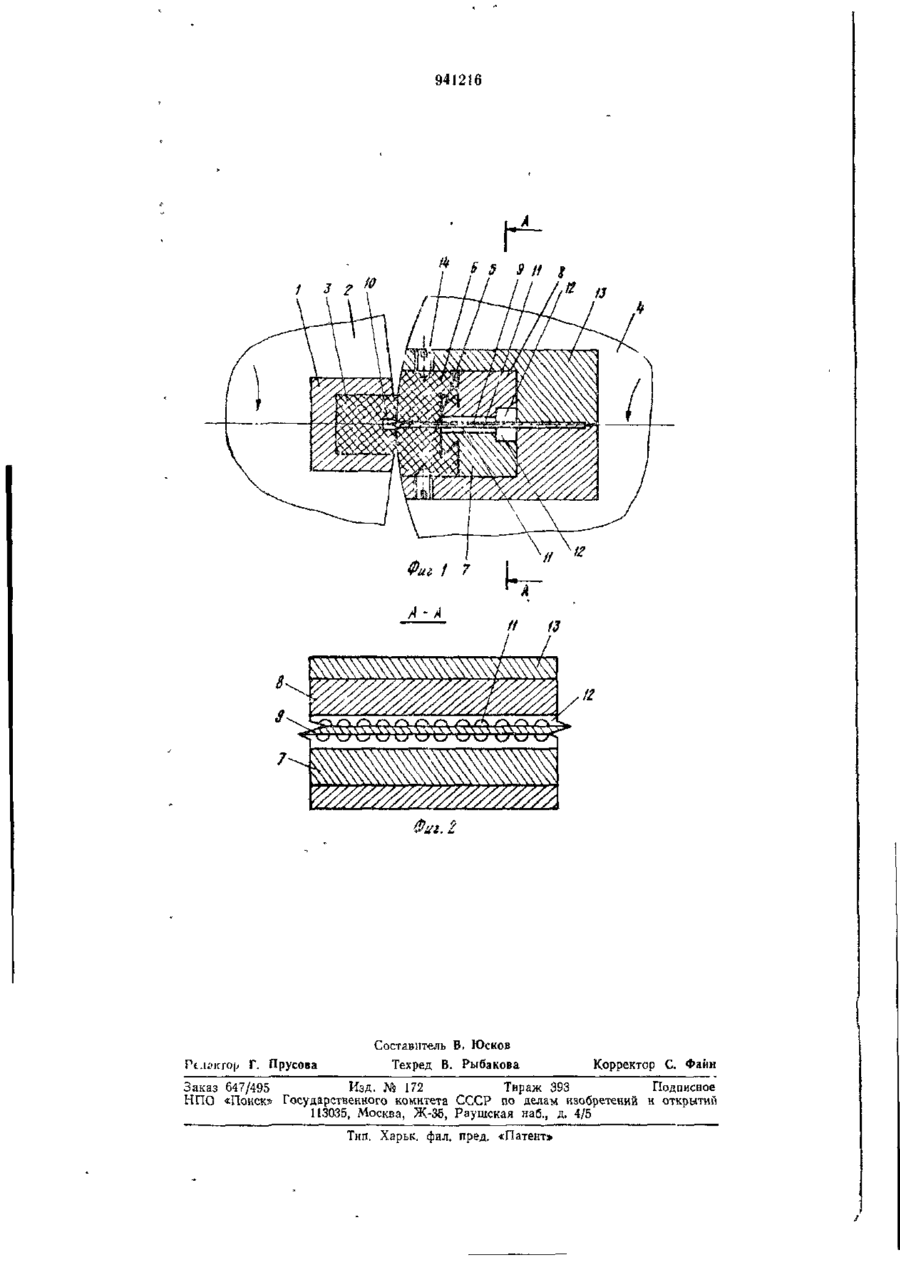

о П ИС А н и Е Я изЮ Б Р Е Т ! Союз Советских Социалистических Республик • М И к I 1 W В К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. евнд-ву — (22) Заявлено 05.09.80 (21) 2984489/28-12 (51) W В 41 F 13/60 с присоединением заявки — Государственный комитет (23) Приоритет — СССР по делам изобретений - (43) Опубликовано 07.07.82. Бюллетень №25 и открытий (53) УДК 681.62 (088.8) (45) Дата опубликования описания 07 07 82 (72) Авторы изобретения Я. И. Чехман, Ю. П. Рак, В. П. Дидыч и И. В. Головко (71) Заявитель Украинский полиграфический институт им. Ивана Федорова (54) УСТРОЙСТВО ДЛЯ РУБКИ БУМАЖНОГО ПОЛОТНА ФАЛЬЦЕВАЛЬНОГО АППАРАТА РУЛОННЫХ РОТАЦИОННЫХ ПЕЧАТНЫХ МАШИН 1 Изобретение относится к области полиграфического машиностроения и может быть использовано в тех случаях, когда требуется разделить движущуюся эластичную ленту на отдельные листы, например в фальцаппаратах печатных рулонных ротационных машин для рубки запечатанноо бумажного полотна. Устройство для рубки бумажной ленты в большинстве рулонных ротационных машин и агрегатов состоит из резинового марзана, закрепленного на фальцевальном цилиндре, и пилообразного ножа с прилегающими к, нему прижимными текстолитовыми подпружиненными планками, установленными па р>бящсм цилиндре [1] Недостатком указанного устройства является низкая надежность при совремсн ных скоростях работы, выражающаяся в частой поломке деталей устройства Известно цоугое устройство для рубки бумажного полотна, содержащее установленный в обойме на фальцевальном цилиндре марзан, укрепленные в пазу рубящего цилиндра две закрепленные на металлических подставках упругие планки и расположенный между планками и подставками пилообразный нож [2] Указанное устройство не свободно от недостатков: в процессе работы происходит 5 10 15 20 25 30 зависание бумажной пылью щелей между пилообразным ножом и прижимными планками, в результате чего ухудшается качество рубки и сокращается долговечность работы вязкоупругих планок. Кроме того, в результате действия со стороны марзана (при врезании) изменяющейся по величине и направлению силы часю ломаются пилообразные ножи. Целью изобретения является повышение надежности устройства и увеличение сопка его службы. Указанная цель достигается тем, что в уиройстве v a рубки бумажного полотна фальцевального аппарата рулонных ротационных печатных машин", включающем установленный в обойме на фальцевальном цилиндре марзан, укрепленные в пазу рубящего цилиндра две закрепленные на метал шческих подставках упругие планки и расположенный между планками и подставками пилообразный нож, марзан имеет в месте взаимодействия с пилообразным ножом продольный паз для утапливания в нем в процессе рубки кромьи ножа, а на взаимодействующих с ножом поверхностях металлических подставок имеются радиаль ные и сообщающаяся с ними продольная относительно рубящего цилиндра канавки для отвода бумажной пыли, при этом план 941216 ки дополнительно закреплены посредством 12 отводится к торцам рубящего цилиндрезьбовых пил ра 4 На фиг 1 изображено устройство для Предлагаемое изобретение позволяет рубки, разрез, на фиг 2 — сечение А—А повысить надежность устройства для руб на фиі 1 с конфигурацией и расположе м1 бумажного полотна и увеличить срок ннем пылеотводящнх канавок его службы. Устройство для р\бки бумажного полотна содержит установленный в обойме 1 на фальцевальном цилинтре 2 марзан 3 Формула изобретения укрепленные в пазу рубящего ципинщра \ Ю две упругие планки 5 и 6, закрепленные Устройство для рубки бумажного пояа металлических; подставках 7 и 8, и пи лотна фальцевального аппарата рулонных лообразный нож 9, расположенный ме>кд> оотационных печатных машин, включаю планками 5 и 6 и подставками 7 и 8 ідеє установленный в обойме па фальцеМарзан в месте взаимодействия с но 15 вальном цилиндре марзан и укрепленные жом 9 имеет продольный паз 10 для утапв пазу рубящею цилиндра іве закреплен кивания ножа 9 в нем в процессе рубки ные на металлических подставках упругие Иа взаимодействующих с ножом 9 поверхпланкн и расположенный между планками ностях металлических подставок имеются и подставками пилообразный нож, о т л и радиальные какав к и 11 и сообщающаяся с ч а ю щ е е с я тем, что, с целью повышения ними продольная канавка 12 Планки 5 и 6 надежности устройства и увеличения сро дополнительно закреплены на обойме 13 ка его службы, марзан имеет в месте взаи рубящего цилиндра 4 посредством резьбо модействия с пилообразным ножом продольвых игл 14 Нож 9 закреплен в обойме 13 ный паз для утагпивания в нем в процес 25 се рубки кромки ножа, а на взаимодейст жестко. вующих с ко жом поверхностях металлиУстройство работает следующим обра ческих подставок имеются радиальные и сообщающаяся с ними продольная относительПри встречном движении фальцеваль но рубящего цилиндра канавки для отвода ною 2 и рубящего 4 цилиндров проходящее между ними бумажное полотно (не по- 30 бумажной пыли, при этом планки допол нигельно закреплены посредством резьбоказано) циклически зажимается с необхоьых игл. димой силой между марзаном 3 и планками 5 и 6 При этом планки сжимаются, оголяя лезвие пилообразного ножа 9, котоИсточники информации, принятые во рое постепенно входит в продольный паз 35 внимание при экспертизе 10 марзана и отрезает лист бумаги Обра 1 Тюрин А А. Печатные машины зующаяся при рубке бумажная пыль под «Книга», 1980, с 332-333 действием сжимаемого при этом воздух і 2 Акцептованная заявка ФРГ продавливается между пилообразным но № 1611282, кл 15 d 35/03, опублик 1971 жом и планками 5 и 6 и по канавкам 11 и 40 (прототип). 941216 ЖЖШЖШШ& Фиг. 2 Составитель В. Юсков Г. Прусова Техред В. Рыбакова Корректор С. Файн Заказ 647/495 Изд. № 172 Тираж 393 Подписное НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., Д. 4/5 Тип. Харьк. фил. пред. «Патент»
