Газотурбінний млин

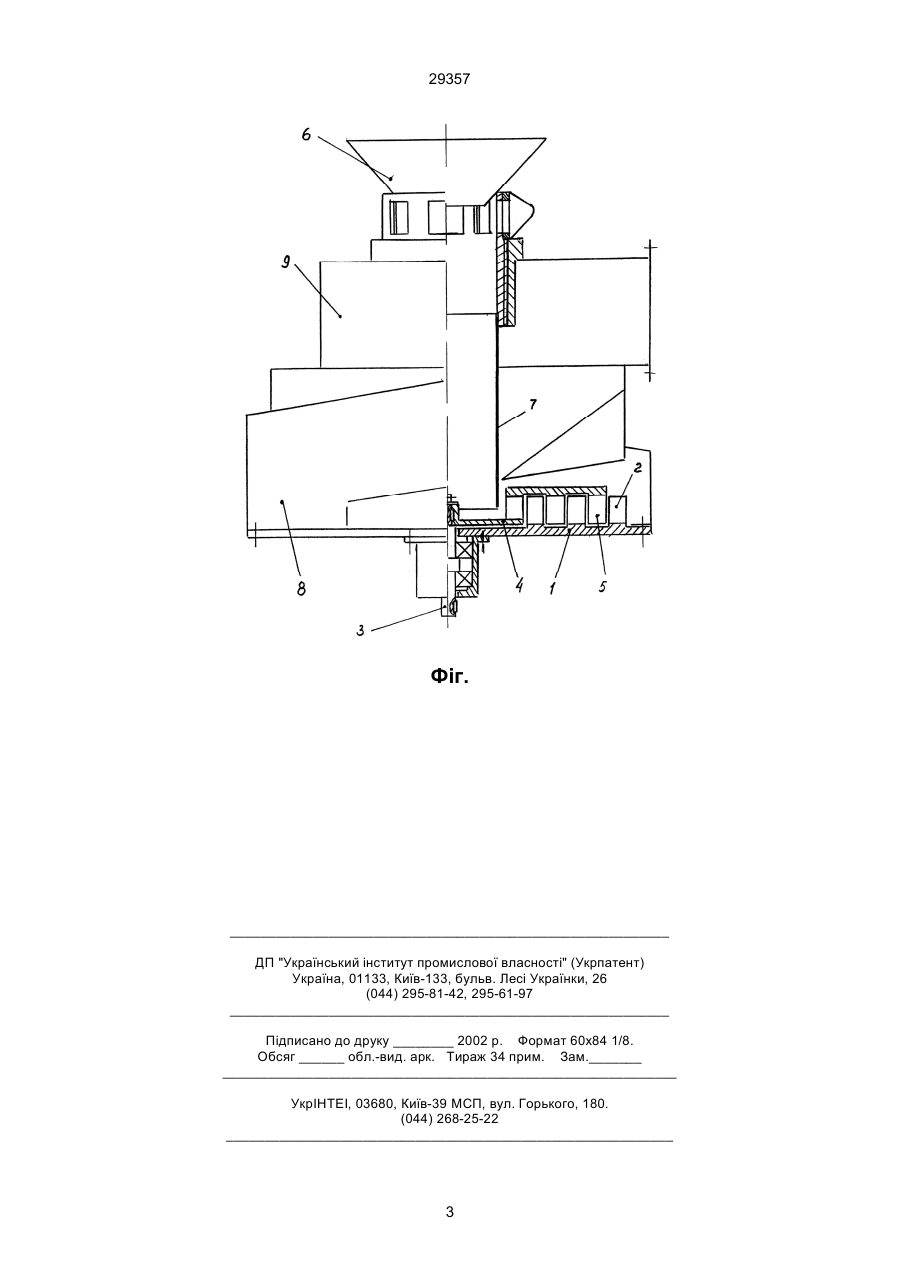

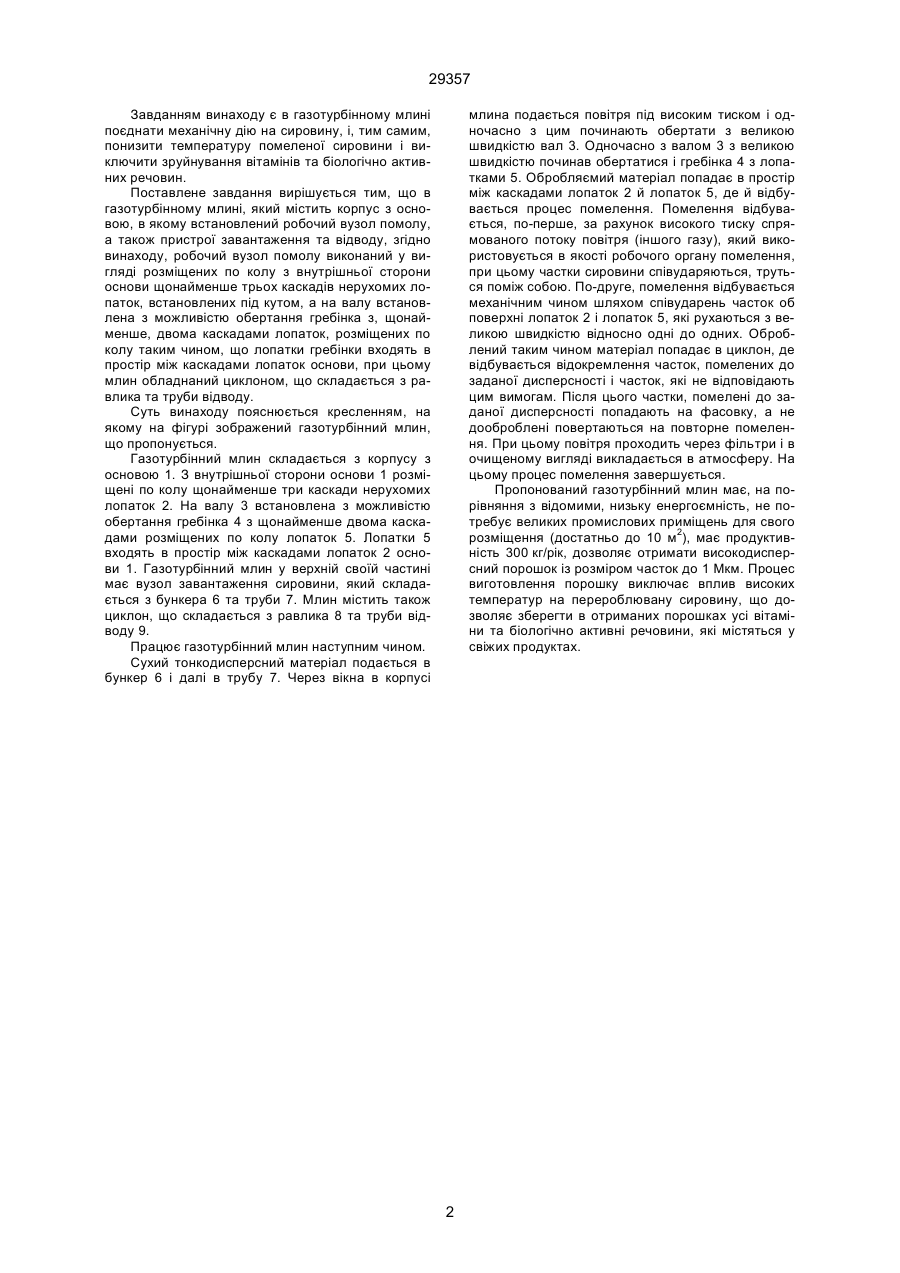

Газотурбінний млин, що містить корпус з основою, в якому встановлений робочий вузол помолу, а також пристрої завантаження та відводу, 29357 Завданням винаходу є в газотурбінному млині поєднати механічну дію на сировину, і, тим самим, понизити температуру помеленої сировини і виключити зруйнування вітамінів та біологічно активних речовин. Поставлене завдання вирішується тим, що в газотурбінному млині, який містить корпус з основою, в якому встановлений робочий вузол помолу, а також пристрої завантаження та відводу, згідно винаходу, робочий вузол помолу виконаний у вигляді розміщених по колу з внутрішньої сторони основи щонайменше трьох каскадів нерухомих лопаток, встановлених під кутом, а на валу встановлена з можливістю обертання гребінка з, щонайменше, двома каскадами лопаток, розміщених по колу таким чином, що лопатки гребінки входять в простір між каскадами лопаток основи, при цьому млин обладнаний циклоном, що складається з равлика та труби відводу. Суть винаходу пояснюється кресленням, на якому на фігурі зображений газотурбінний млин, що пропонується. Газотурбінний млин складається з корпусу з основою 1. З внутрішньої сторони основи 1 розміщені по колу щонайменше три каскади нерухомих лопаток 2. На валу 3 встановлена з можливістю обертання гребінка 4 з щонайменше двома каскадами розміщених по колу лопаток 5. Лопатки 5 входять в простір між каскадами лопаток 2 основи 1. Газотурбінний млин у верхній своїй частині має вузол завантаження сировини, який складається з бункера 6 та труби 7. Млин містить також циклон, що складається з равлика 8 та труби відводу 9. Працює газотурбінний млин наступним чином. Сухий тонкодисперсний матеріал подається в бункер 6 і далі в трубу 7. Через вікна в корпусі млина подається повітря під високим тиском і одночасно з цим починають обертати з великою швидкістю вал 3. Одночасно з валом 3 з великою швидкістю починав обертатися і гребінка 4 з лопатками 5. Обробляємий матеріал попадає в простір між каскадами лопаток 2 й лопаток 5, де й відбувається процес помелення. Помелення відбувається, по-перше, за рахунок високого тиску спрямованого потоку повітря (іншого газу), який використовується в якості робочого органу помелення, при цьому частки сировини співударяються, труться поміж собою. По-друге, помелення відбувається механічним чином шляхом співударень часток об поверхні лопаток 2 і лопаток 5, які рухаються з великою швидкістю відносно одні до одних. Оброблений таким чином матеріал попадає в циклон, де відбувається відокремлення часток, помелених до заданої дисперсності і часток, які не відповідають цим вимогам. Після цього частки, помелені до заданої дисперсності попадають на фасовку, а не дооброблені повертаються на повторне помелення. При цьому повітря проходить через фільтри і в очищеному вигляді викладається в атмосферу. На цьому процес помелення завершується. Пропонований газотурбінний млин має, на порівняння з відомими, низьку енергоємність, не потребує великих промислових приміщень для свого розміщення (достатньо до 10 м2), має продуктивність 300 кг/рік, дозволяє отримати високодисперсний порошок із розміром часток до 1 Мкм. Процес виготовлення порошку виключає вплив високих температур на перероблювану сировину, що дозволяє зберегти в отриманих порошках усі вітаміни та біологічно активні речовини, які містяться у свіжих продуктах. 2 29357 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
