Світлодіодний освітлювальний блок

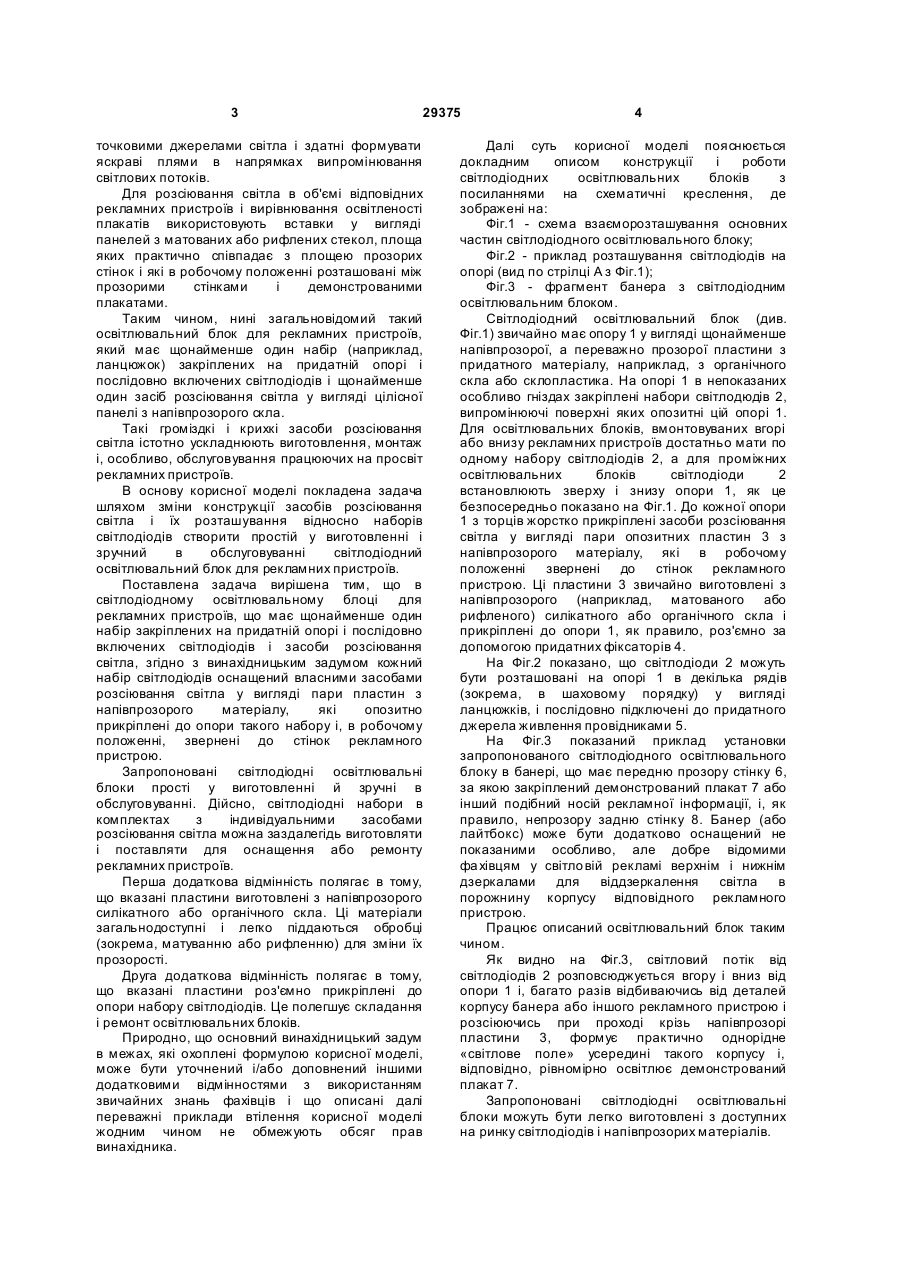

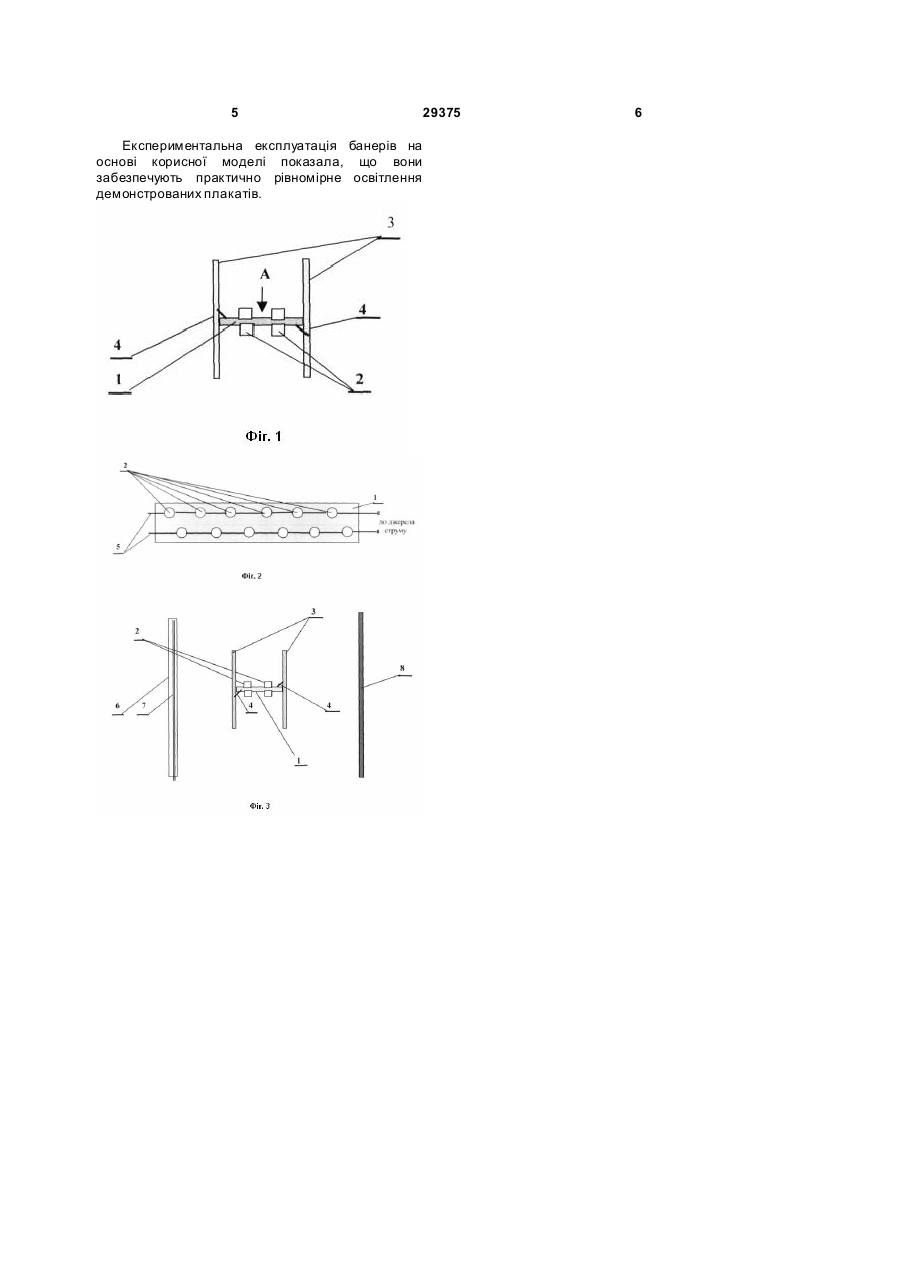

1. Світлодіодний освітлювальний блок для рекламних пристроїв, що має щонайменше один набір закріплених на придатній опорі і послідовно включених світлодіодів і засоби розсіювання світла, який відрізняється тим, що кожний набір 3 29375 точковими джерелами світла і здатні формувати яскраві плями в напрямках випромінювання світлових потоків. Для розсіювання світла в об'ємі відповідних рекламних пристроїв і вирівнювання освітленості плакатів використовують вставки у вигляді панелей з матованих або рифлених стекол, площа яких практично співпадає з площею прозорих стінок і які в робочому положенні розташовані між прозорими стінками і демонстрованими плакатами. Таким чином, нині загальновідомий такий освітлювальний блок для рекламних пристроїв, який має щонайменше один набір (наприклад, ланцюжок) закріплених на придатній опорі і послідовно включених світлодіодів і щонайменше один засіб розсіювання світла у вигляді цілісної панелі з напівпрозорого скла. Такі громіздкі і крихкі засоби розсіювання світла істотно ускладнюють виготовлення, монтаж і, особливо, обслуговування працюючих на просвіт рекламних пристроїв. В основу корисної моделі покладена задача шляхом зміни конструкції засобів розсіювання світла і їх розташування відносно наборів світлодіодів створити простій у виготовленні і зручний в обслуговуванні світлодіодний освітлювальний блок для рекламних пристроїв. Поставлена задача вирішена тим, що в світлодіодному освітлювальному блоці для рекламних пристроїв, що має щонайменше один набір закріплених на придатній опорі і послідовно включених світлодіодів і засоби розсіювання світла, згідно з винахідницьким задумом кожний набір світлодіодів оснащений власними засобами розсіювання світла у вигляді пари пластин з напівпрозорого матеріалу, які опозитно прикріплені до опори такого набору і, в робочому положенні, звернені до стінок рекламного пристрою. Запропоновані світлодіодні освітлювальні блоки прості у виготовленні й зручні в обслуговуванні. Дійсно, світлодіодні набори в комплектах з індивідуальними засобами розсіювання світла можна заздалегідь виготовляти і поставляти для оснащення або ремонту рекламних пристроїв. Перша додаткова відмінність полягає в тому, що вказані пластини виготовлені з напівпрозорого силікатного або органічного скла. Ці матеріали загальнодоступні і легко піддаються обробці (зокрема, матуванню або рифленню) для зміни їх прозорості. Друга додаткова відмінність полягає в тому, що вказані пластини роз'ємно прикріплені до опори набору світлодіодів. Це полегшує складання і ремонт освітлювальних блоків. Природно, що основний винахідницький задум в межах, які охоплені формулою корисної моделі, може бути уточнений і/або доповнений іншими додатковими відмінностями з використанням звичайних знань фахівців і що описані далі переважні приклади втілення корисної моделі жодним чином не обмежують обсяг прав винахідника. 4 Далі суть корисної моделі пояснюється докладним описом конструкції і роботи світлодіодних освітлювальних блоків з посиланнями на схематичні креслення, де зображені на: Фіг.1 - схема взаєморозташування основних частин світлодіодного освітлювального блоку; Фіг.2 - приклад розташування світлодіодів на опорі (вид по стрілці А з Фіг.1); Фіг.3 - фрагмент банера з світлодіодним освітлювальним блоком. Світлодіодний освітлювальний блок (див. Фіг.1) звичайно має опору 1 у вигляді щонайменше напівпрозорої, а переважно прозорої пластини з придатного матеріалу, наприклад, з органічного скла або склопластика. На опорі 1 в непоказаних особливо гніздах закріплені набори світлодюдів 2, випромінюючі поверхні яких опозитні цій опорі 1. Для освітлювальних блоків, вмонтовуваних вгорі або внизу рекламних пристроїв достатньо мати по одному набору світлодіодів 2, а для проміжних освітлювальних блоків світлодіоди 2 встановлюють зверху і знизу опори 1, як це безпосередньо показано на Фіг.1. До кожної опори 1 з торців жорстко прикріплені засоби розсіювання світла у вигляді пари опозитних пластин 3 з напівпрозорого матеріалу, які в робочому положенні звернені до стінок рекламного пристрою. Ці пластини 3 звичайно виготовлені з напівпрозорого (наприклад, матованого або рифленого) силікатного або органічного скла і прикріплені до опори 1, як правило, роз'ємно за допомогою придатних фіксаторів 4. На Фіг.2 показано, що світлодіоди 2 можуть бути розташовані на опорі 1 в декілька рядів (зокрема, в шаховому порядку) у вигляді ланцюжків, і послідовно підключенідо придатного джерела живлення провідниками 5. На Фіг.3 показаний приклад установки запропонованого світлодіодного освітлювального блоку в банері, що має передню прозору стінку 6, за якою закріплений демонстрований плакат 7 або інший подібний носій рекламної інформації, і, як правило, непрозору задню стінку 8. Банер (або лайтбокс) може бути додатково оснащений не показаними особливо, але добре відомими фа хівцям у світло вій рекламі верхнім і нижнім дзеркалами для віддзеркалення світла в порожнину корпусу відповідного рекламного пристрою. Працює описаний освітлювальний блок таким чином. Як видно на Фіг.3, світловий потік від світлодіодів 2 розповсюджується вгору і вниз від опори 1 і, багато разів відбиваючись від деталей корпусу банера або іншого рекламного пристрою і розсіюючись при проході крізь напівпрозорі пластини 3, формує практично однорідне «світлове поле» усередині такого корпусу і, відповідно, рівномірно освітлює демонстрований плакат 7. Запропоновані світлодіодні освітлювальні блоки можуть бути легко виготовлені з доступних на ринку світлодіодів і напівпрозорих матеріалів. 5 Експериментальна експлуатація банерів на основі корисної моделі показала, що вони забезпечують практично рівномірне освітлення демонстрованих плакатів. 29375 6
