Освітлювальний пристрій направленої дії

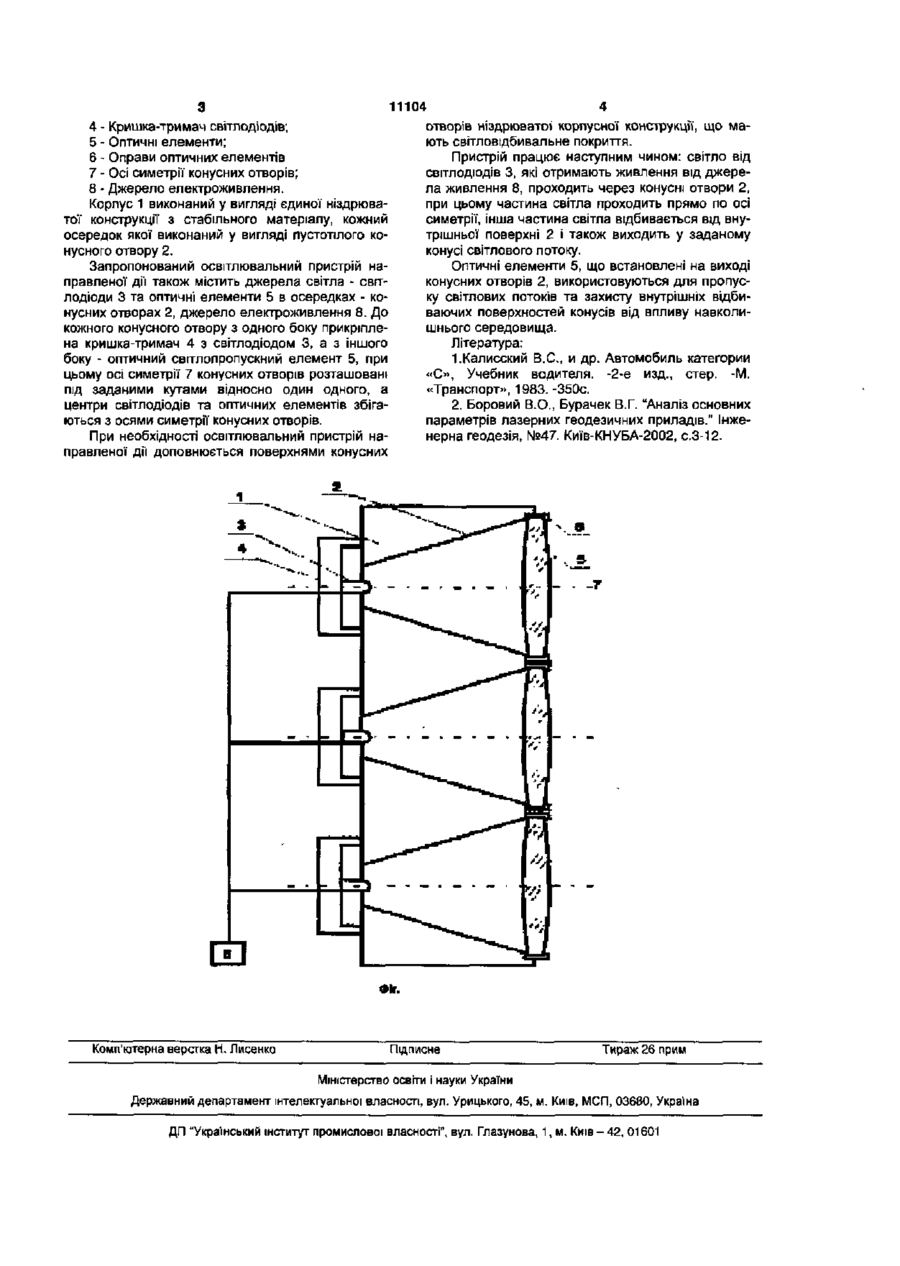

1. Освітлювальний пристрій направленої дії, що містить джерела світла - світлодіоди та оптичні елементи у корпусах, джерело електроживлення, який відрізняється тим, що у ньому корпуси виконані у вигляді єдиної ніздрюватої конструкції з стабільного матеріалу, кожний осередок якої виконаний у вигляді пустотілого конусного отвору, до якого з одного боку приєднана кришка-тримач з світлодіодом, а з іншого боку - оптичний світлопропускний елемент, при цьому осі симетрії конусних отворів розташовані під заданими кутами відносно одна одної, а центри світлодюдів та оптичних елементів збігаються з осями симетрії конусних отворів. 2. Освітлювальний пристрій направленої дії за п. 1, який відрізняється тим, що поверхні конусних отворів ніздрюватої корпусної конструкції мають світловідбивальне покриття. Освітлювальний пристрій направленої дії корисної моделі відноситься до галузі пристроїв освітлення, які використовуються у техніці, як фари автомобілів, прожектори, та ін. Відомі різні пристрої освітлення, які використовують лампи розжарювання у сполученні з відбивачами, що збирають світлові промені від пампи та формують направлений пучок світла [1]. Недоліками таких приладів є підвищена температура у зоні лампи пристрою, низький коефіцієнт корисної дії. Також відомі освітлювальні пристрої з використанням світлодіодів, де формування світлового потоку здійснюється за допомогою лінз [2]. Недоліками цих пристроїв є недостатнє використання світлового потоку світлодюду, що знижує коефіцієнт корисної дії'. Найбільш близьким аналогом запропонованого пристрою є освітлювальні пристрої з використанням світлодіодів, де формування світлового потоку здійснюється за допомогою лінз [2], які можна прийняти за прототип. Задачею цього винаходу є створення пристрою, що забезпечує підвищений рівень освітлення направленої дії при зниженні енергопостачання. Поставлена задача вирішується за рахунок створення освітлювального пристрою направленої дії, що містить джерела світла - світлодіоди та оптичні елементи у корпусах, джерело електроживлення, який відрізняється тим, що у ньому корпуси виконані у вигляді єдиної ніздрюватої конструкції з стабільного матеріалу, кожний осередок якої виконаний у вигляді пустотілого конусного отвору, до якого з одного боку приєднана кришка-тримач з світлодіодом, а з іншого боку - оптичний світлопропускний елемент, при цьому осі симетрії конусних отворів розташовані під заданими кутами відносно одно одної, а центри світлодіодів та оптичних елементів збігаються з осями симетрії конусних отворів. Також освітлювальний пристрій направленої дії може мати поверхні конусних отворів ніздрюватої корпусної конструкції з світловідбивальним покриттям. Технічний ефект заключається в тому, що запропонований пристрій дозволяє підвищити рівень освітлення направленої дії та знизити енергопостачання. На Фіг. зображено схему запропонованого пристрою. 1 - Корпус з стабільного матеріалу; 2 - Конусні отвори; 3 - Світлодіоди; 11104 4 - Кришка-тримач світлодіодів; 5 - Оптичні елементи; 6 - Оправи оптичних елементів 7 - Осі симетрії конусних отворів; 8 - Джерело електроживлення. Корпус 1 виконаний у вигляді єдиної ніздрюватої конструкції з стабільного матеріалу, кожний осередок якої виконаний у вигляді пустотілого конусного отвору 2. Запропонований освітлювальний пристрій направленої дії також містить джерела світла - світлодіоди 3 та оптичні елементи 5 в осередках - конусних отворах 2, джерело електроживлення 8. До кожного конусного отвору з одного боку прикріплена кришка-тримач 4 з світлодіодом 3, а з іншого боку - оптичний світлопропускний елемент 5, при цьому осі симетрії 7 конусних отворів розташовані під заданими кутами відносно один одного, а центри світлодіодів та оптичних елементів збігаються з осями симетрії конусних отворів. При необхідності освітлювальний пристрій направленої дії доповнюється поверхнями конусних отворів ніздрюватої корпусної конструкції, що мають світловщбивальне покриття. Пристрій працює наступним чином: світло від СВІТЛОДІОДІВ 3, які отримають живлення від джерела живлення 8, проходить через конусні отвори 2, при цьому частина світла проходить прямо по осі симетрії, Інша частина світла відбивається від внутрішньої поверхні 2 і також виходить у заданому конусі світлового потоку. Оптичні елементи 5, що встановлені на виході конусних отворів 2, використовуються для пропуску світлових потоків та захисту внутрішніх відбиваючих поверхностей конусів від впливу навколишнього середовища. Література: І.Калисский B.C., и др. Автомобиль категории «С», Учебник водителя. -2-е изд., стер. -М. «Транспорт», 1983. -350с. 2. Боровий В.О., Бурачек В.Г. "Аналіз основних параметрів лазерних геодезичних приладів." Інженерна геодезія, №47. Київ-КНУБА-2002, с.3-12. Фіг. Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
