Люмінесцентний освітлювальний блок

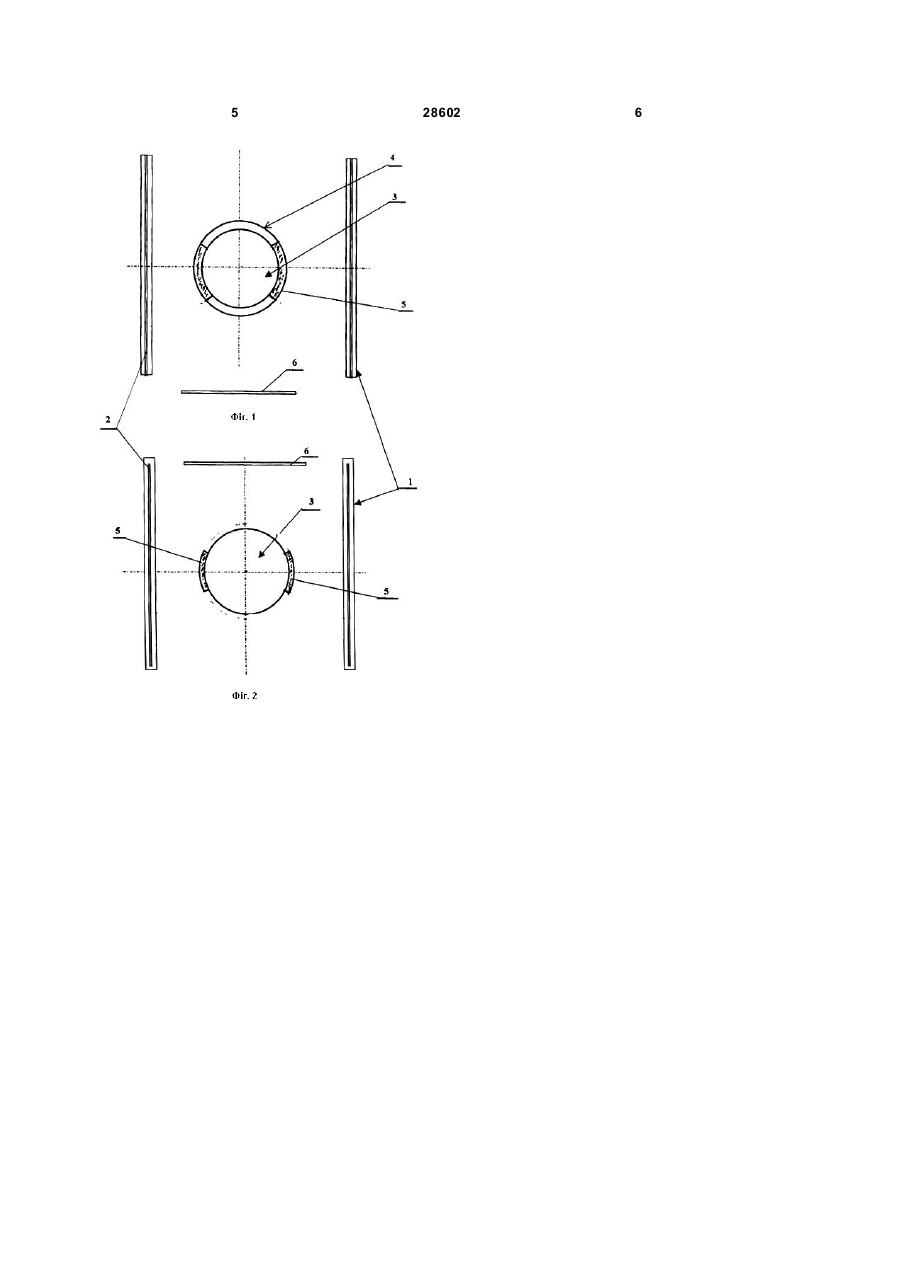

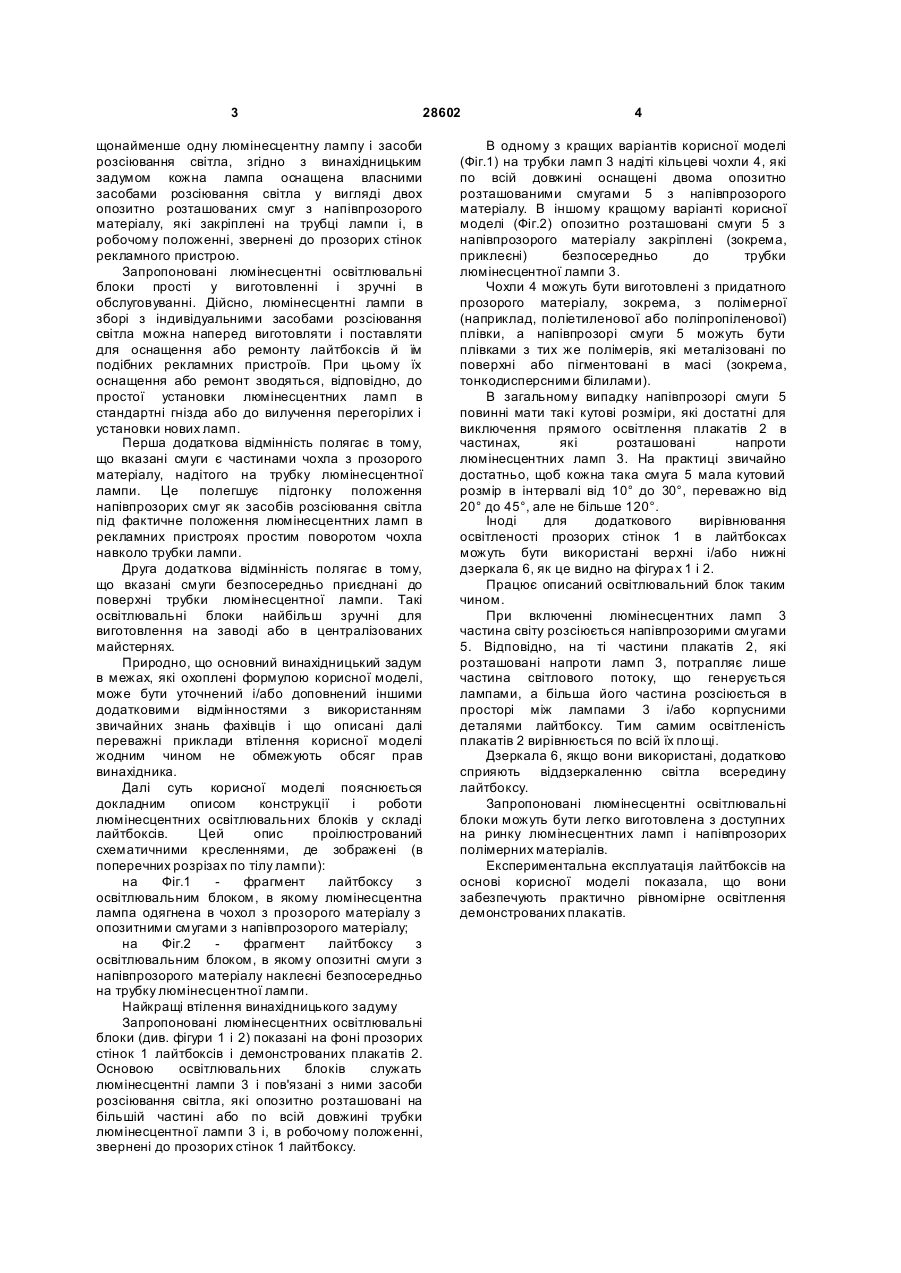

1. Люмінесцентний освітлювальний блок для рекламних пристроїв, що має щонайменше одну люмінесцентну лампу і засоби розсіювання світла, який відрізняється тим, що кожна лампа 3 28602 щонайменше одну люмінесцентну лампу і засоби розсіювання світла, згідно з винахідницьким задумом кожна лампа оснащена власними засобами розсіювання світла у вигляді двох опозитно розташованих смуг з напівпрозорого матеріалу, які закріплені на трубці лампи і, в робочому положенні, звернені до прозорих стінок рекламного пристрою. Запропоновані люмінесцентні освітлювальні блоки прості у виготовленні і зручні в обслуговуванні. Дійсно, люмінесцентні лампи в зборі з індивідуальними засобами розсіювання світла можна наперед виготовляти і поставляти для оснащення або ремонту лайтбоксів й їм подібних рекламних пристроїв. При цьому їх оснащення або ремонт зводяться, відповідно, до простої установки люмінесцентних ламп в стандартні гнізда або до вилучення перегорілих і установки нових ламп. Перша додаткова відмінність полягає в тому, що вказані смуги є частинами чохла з прозорого матеріалу, надітого на трубку люмінесцентної лампи. Це полегшує підгонку положення напівпрозорих смуг як засобів розсіювання світла під фактичне положення люмінесцентних ламп в рекламних пристроях простим поворотом чохла навколо трубки лампи. Друга додаткова відмінність полягає в тому, що вказані смуги безпосередньо приєднані до поверхні трубки люмінесцентної лампи. Такі освітлювальні блоки найбільш зручні для виготовлення на заводі або в централізованих майстернях. Природно, що основний винахідницький задум в межах, які охоплені формулою корисної моделі, може бути уточнений і/або доповнений іншими додатковими відмінностями з використанням звичайних знань фахівців і що описані далі переважні приклади втілення корисної моделі жодним чином не обмежують обсяг прав винахідника. Далі суть корисної моделі пояснюється докладним описом конструкції і роботи люмінесцентних освітлювальних блоків у складі лайтбоксів. Цей опис проілюстрований схематичними кресленнями, де зображені (в поперечних розрізах по тілу лампи): на Фіг.1 фрагмент лайтбоксу з освітлювальним блоком, в якому люмінесцентна лампа одягнена в чохол з прозорого матеріалу з опозитними смугами з напівпрозорого матеріалу; на Фіг.2 фрагмент лайтбоксу з освітлювальним блоком, в якому опозитні смуги з напівпрозорого матеріалу наклеєні безпосередньо на трубку люмінесцентної лампи. Найкращі втілення винахідницького задуму Запропоновані люмінесцентних освітлювальні блоки (див. фігури 1 і 2) показані на фоні прозорих стінок 1 лайтбоксів і демонстрованих плакатів 2. Основою освітлювальних блоків служать люмінесцентні лампи 3 і пов'язані з ними засоби розсіювання світла, які опозитно розташовані на більшій частині або по всій довжині трубки люмінесцентної лампи 3 і, в робочому положенні, звернені до прозорих стінок 1 лайтбоксу. 4 В одному з кращих варіантів корисної моделі (Фіг.1) на трубки ламп 3 надіті кільцеві чохли 4, які по всій довжині оснащені двома опозитно розташованими смугами 5 з напівпрозорого матеріалу. В іншому кращому варіанті корисної моделі (Фіг.2) опозитно розташовані смуги 5 з напівпрозорого матеріалу закріплені (зокрема, приклеєні) безпосередньо до трубки люмінесцентної лампи 3. Чохли 4 можуть бути виготовлені з придатного прозорого матеріалу, зокрема, з полімерної (наприклад, поліетиленової або поліпропіленової) плівки, а напівпрозорі смуги 5 можуть бути плівками з тих же полімерів, які металізовані по поверхні або пігментовані в масі (зокрема, тонкодисперсними білилами). В загальному випадку напівпрозорі смуги 5 повинні мати такі кутові розміри, які достатні для виключення прямого освітлення плакатів 2 в частинах, які розташовані напроти люмінесцентних ламп 3. На практиці звичайно достатньо, щоб кожна така смуга 5 мала кутовий розмір в інтервалі від 10° до 30°, переважно від 20° до 45°, але не більше 120°. Іноді для додаткового вирівнювання освітленості прозорих стінок 1 в лайтбоксах можуть бути використані верхні і/або нижні дзеркала 6, як це видно на фігура х 1 і 2. Працює описаний освітлювальний блок таким чином. При включенні люмінесцентних ламп 3 частина світу розсіюється напівпрозорими смугами 5. Відповідно, на ті частини плакатів 2, які розташовані напроти ламп 3, потрапляє лише частина світлового потоку, що генерується лампами, а більша його частина розсіюється в просторі між лампами 3 і/або корпусними деталями лайтбоксу. Тим самим освітленість плакатів 2 вирівнюється по всій їх пло щі. Дзеркала 6, якщо вони використані, додатково сприяють віддзеркаленню світла всередину лайтбоксу. Запропоновані люмінесцентні освітлювальні блоки можуть бути легко виготовлена з доступних на ринку люмінесцентних ламп і напівпрозорих полімерних матеріалів. Експериментальна експлуатація лайтбоксів на основі корисної моделі показала, що вони забезпечують практично рівномірне освітлення демонстрованих плакатів. 5 28602 6
