Сушарка для рулонів сільськогосподарських культур

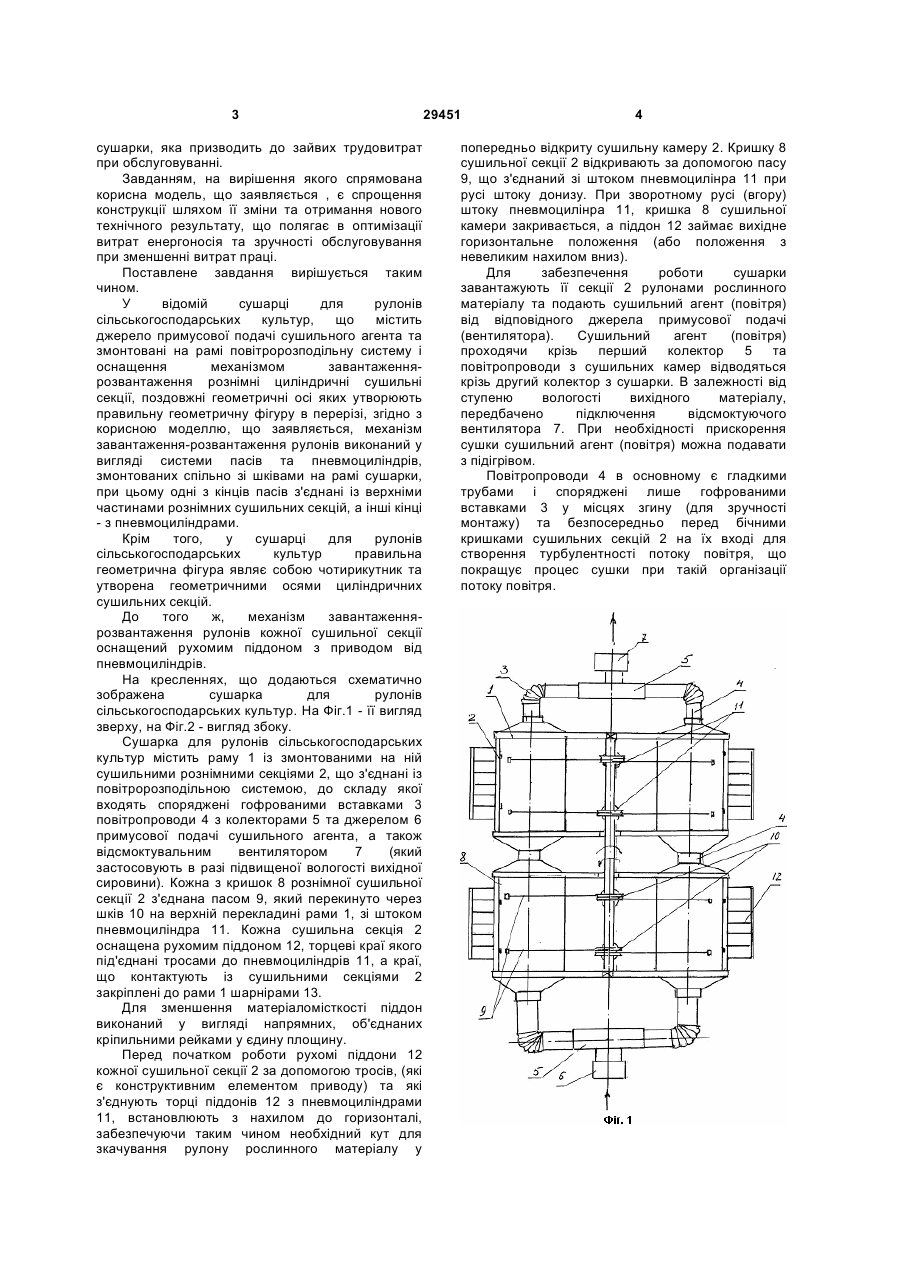

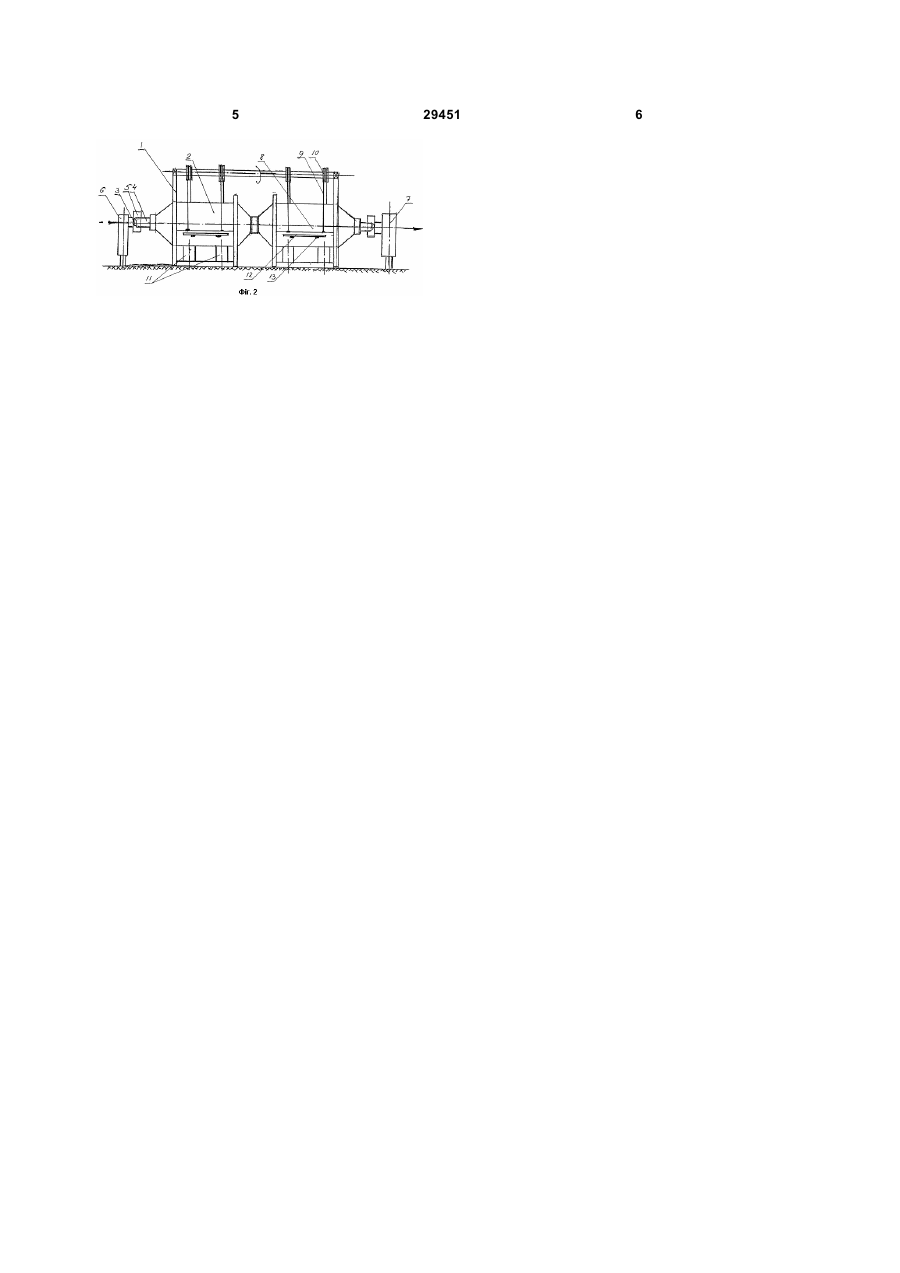

1. Сушарка для рулонів сільськогосподарських культур, що містить джерело примусової подачі сушильного агента та змонтовані на рамі повітророзподільну систему і оснащені механізмом завантаження-розвантаження рознімні циліндричні сушильні секції, поздовжні геометричні осі яких утворюють правильну геометричну фігуру в 3 сушарки, яка призводить до зайвих трудовитрат при обслуговуванні. Завданням, на вирішення якого спрямована корисна модель, що заявляється , є спрощення конструкції шляхом її зміни та отримання нового технічного результату, що полягає в оптимізації витрат енергоносія та зручності обслуговування при зменшенні витрат праці. Поставлене завдання вирішується таким чином. У відомій сушарці для рулонів сільськогосподарських культур, що містить джерело примусової подачі сушильного агента та змонтовані на рамі повітророзподільну систему і оснащення механізмом завантаженнярозвантаження рознімні циліндричні сушильні секції, поздовжні геометричні осі яких утворюють правильну геометричну фігуру в перерізі, згідно з корисною моделлю, що заявляється, механізм завантаження-розвантаження рулонів виконаний у вигляді системи пасів та пневмоциліндрів, змонтованих спільно зі шківами на рамі сушарки, при цьому одні з кінців пасів з'єднані із верхніми частинами рознімних сушильних секцій, а інші кінці - з пневмоциліндрами. Крім того, у сушарці для рулонів сільськогосподарських культур правильна геометрична фігура являє собою чотирикутник та утворена геометричними осями циліндричних сушильних секцій. До того ж, механізм завантаженнярозвантаження рулонів кожної сушильної секції оснащений рухомим піддоном з приводом від пневмоциліндрів. На кресленнях, що додаються схематично зображена сушарка для рулонів сільськогосподарських культур. На Фіг.1 - її вигляд зверху, на Фіг.2 - вигляд збоку. Сушарка для рулонів сільськогосподарських культур містить раму 1 із змонтованими на ній сушильними рознімними секціями 2, що з'єднані із повітророзподільною системою, до складу якої входять споряджені гофрованими вставками 3 повітропроводи 4 з колекторами 5 та джерелом 6 примусової подачі сушильного агента, а також відсмоктувальним вентилятором 7 (який застосовують в разі підвищеної вологості вихідної сировини). Кожна з кришок 8 рознімної сушильної секції 2 з'єднана пасом 9, який перекинуто через шків 10 на верхній перекладині рами 1, зі штоком пневмоциліндра 11. Кожна сушильна секція 2 оснащена рухомим піддоном 12, торцеві краї якого під'єднані тросами до пневмоциліндрів 11, а краї, що контактують із сушильними секціями 2 закріплені до рами 1 шарнірами 13. Для зменшення матеріаломісткості піддон виконаний у вигляді напрямних, об'єднаних кріпильними рейками у єдину площину. Перед початком роботи рухомі піддони 12 кожної сушильної секції 2 за допомогою тросів, (які є конструктивним елементом приводу) та які з'єднують торці піддонів 12 з пневмоциліндрами 11, встановлюють з нахилом до горизонталі, забезпечуючи таким чином необхідний кут для зкачування рулону рослинного матеріалу у 29451 4 попередньо відкриту сушильну камеру 2. Кришку 8 сушильної секції 2 відкривають за допомогою пасу 9, що з'єднаний зі штоком пневмоцилінра 11 при русі штоку донизу. При зворотному русі (вгору) штоку пневмоцилінра 11, кришка 8 сушильної камери закривається, а піддон 12 займає вихідне горизонтальне положення (або положення з невеликим нахилом вниз). Для забезпечення роботи сушарки завантажують її секції 2 рулонами рослинного матеріалу та подають сушильний агент (повітря) від відповідного джерела примусової подачі (вентилятора). Сушильний агент (повітря) проходячи крізь перший колектор 5 та повітропроводи з сушильних камер відводяться крізь другий колектор з сушарки. В залежності від ступеню вологості вихідного матеріалу, передбачено підключення відсмоктуючого вентилятора 7. При необхідності прискорення сушки сушильний агент (повітря) можна подавати з підігрівом. Повітропроводи 4 в основному є гладкими трубами і споряджені лише гофрованими вставками 3 у місцях згину (для зручності монтажу) та безпосередньо перед бічними кришками сушильних секцій 2 на їх вході для створення турбулентності потоку повітря, що покращує процес сушки при такій організації потоку повітря. 5 29451 6
