Синхронний детектор

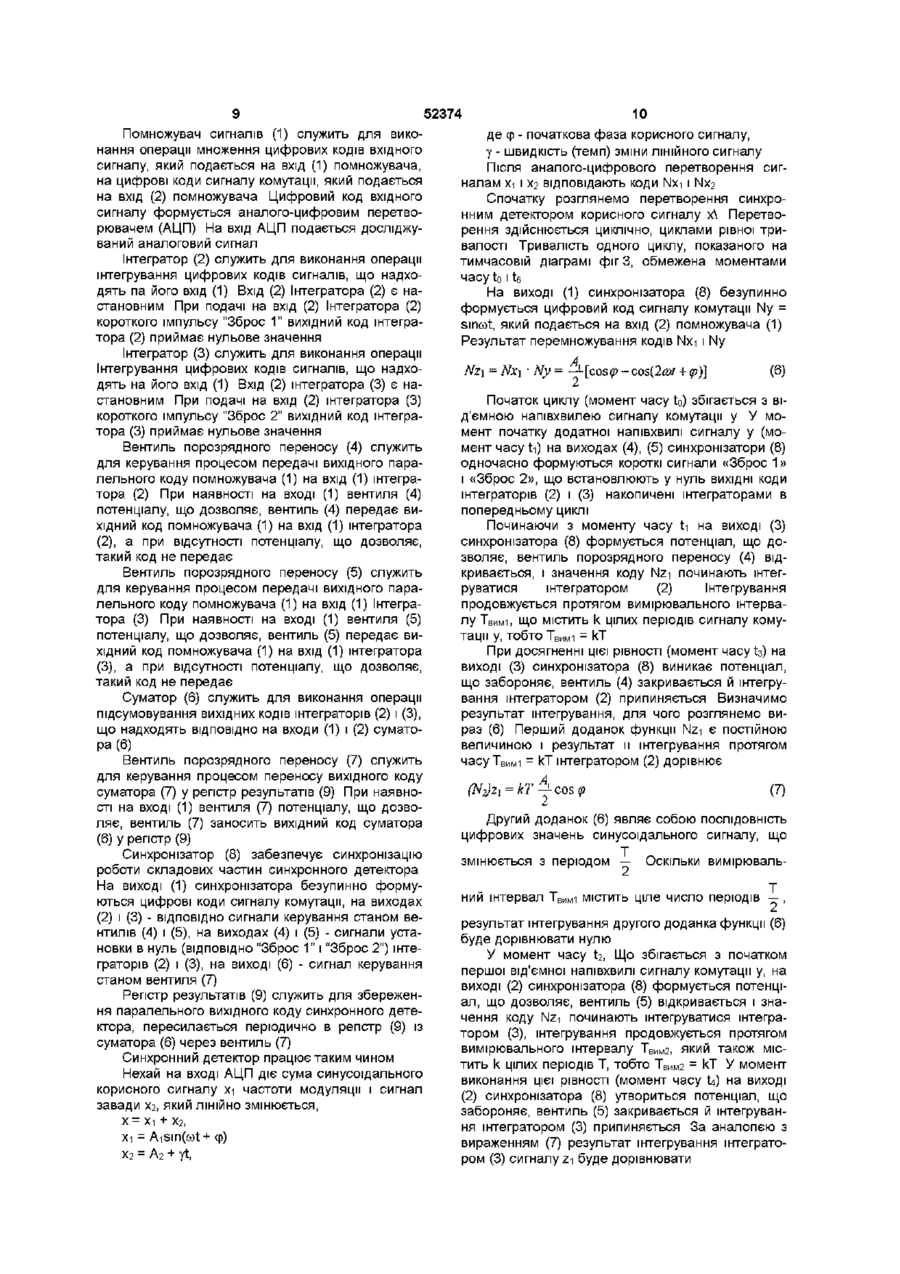

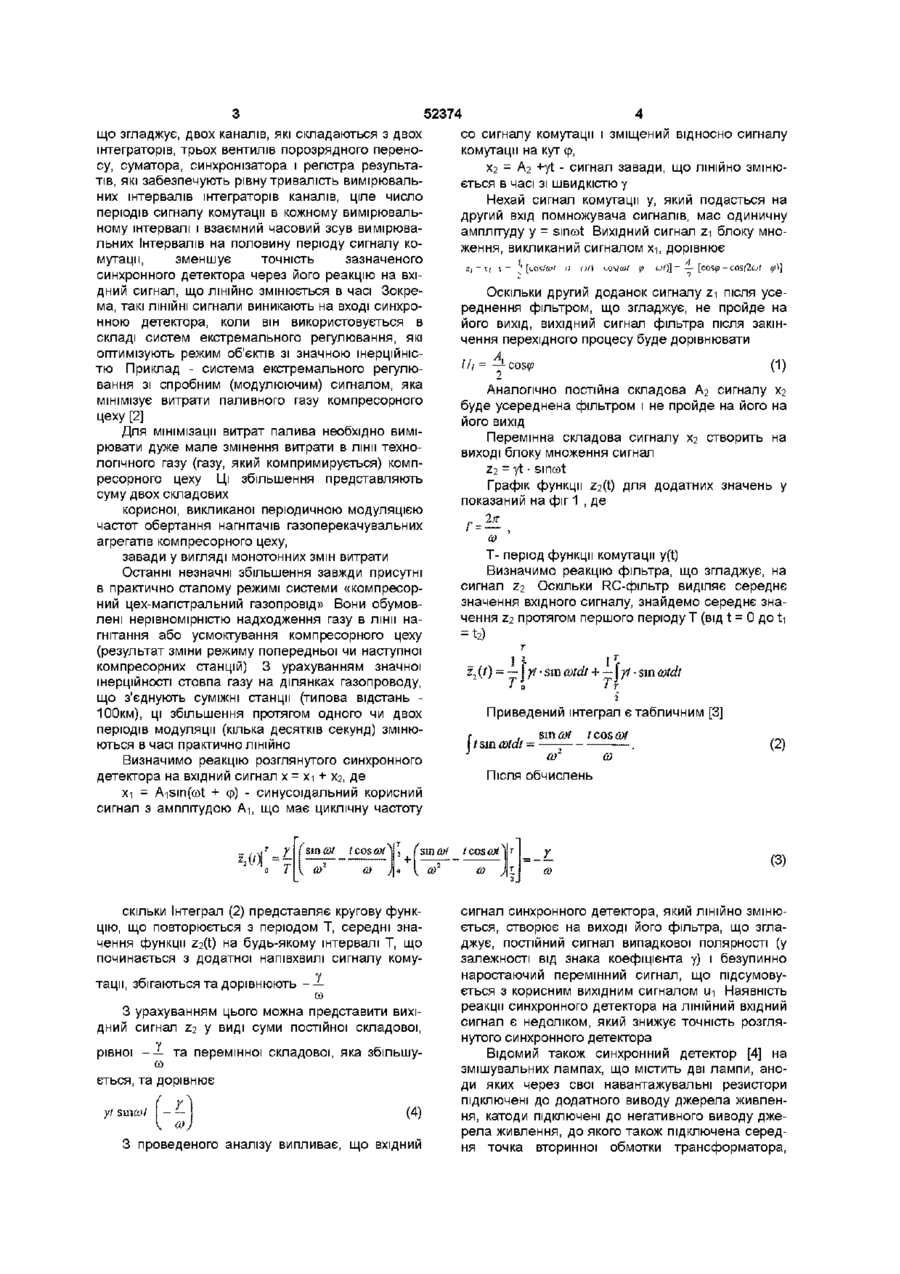

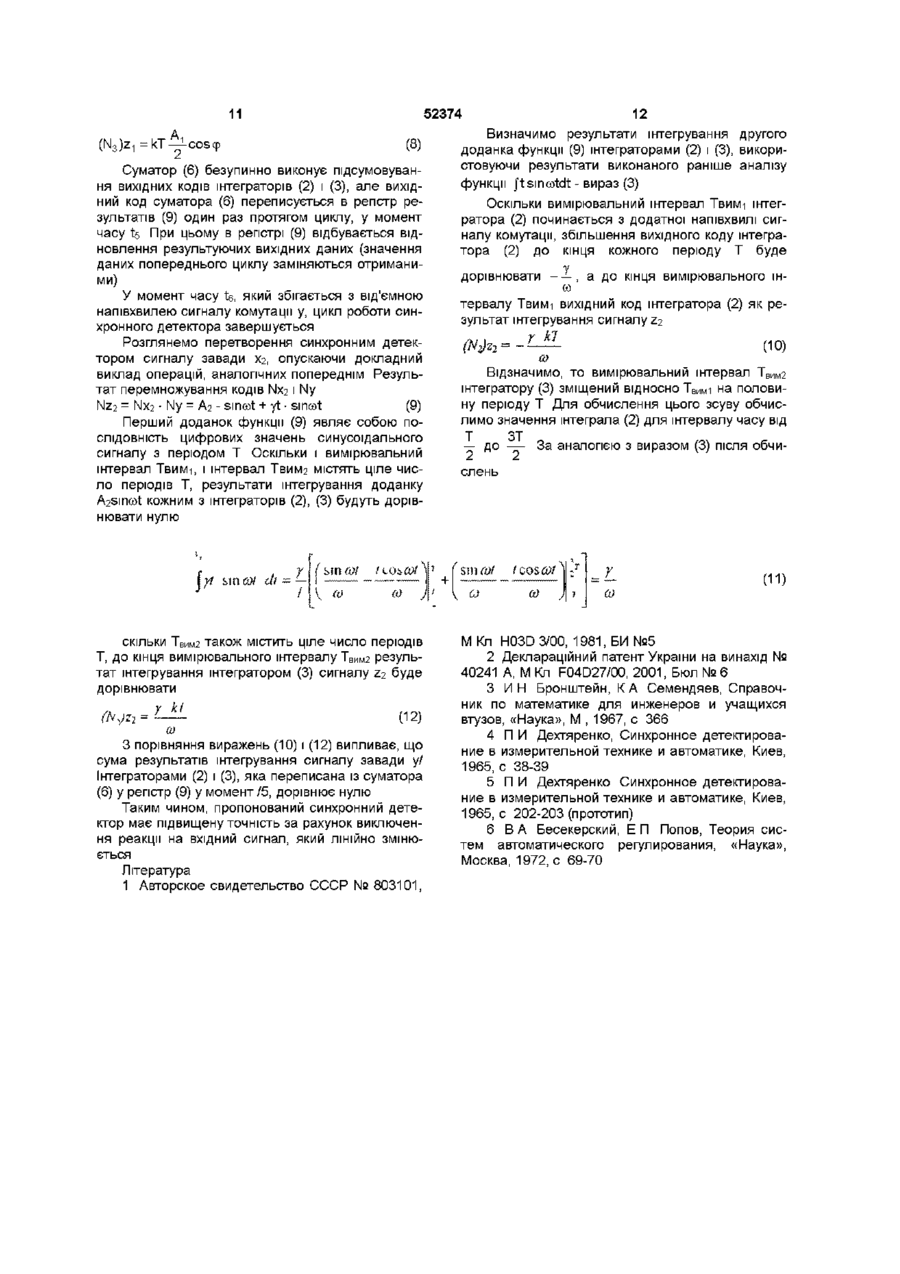

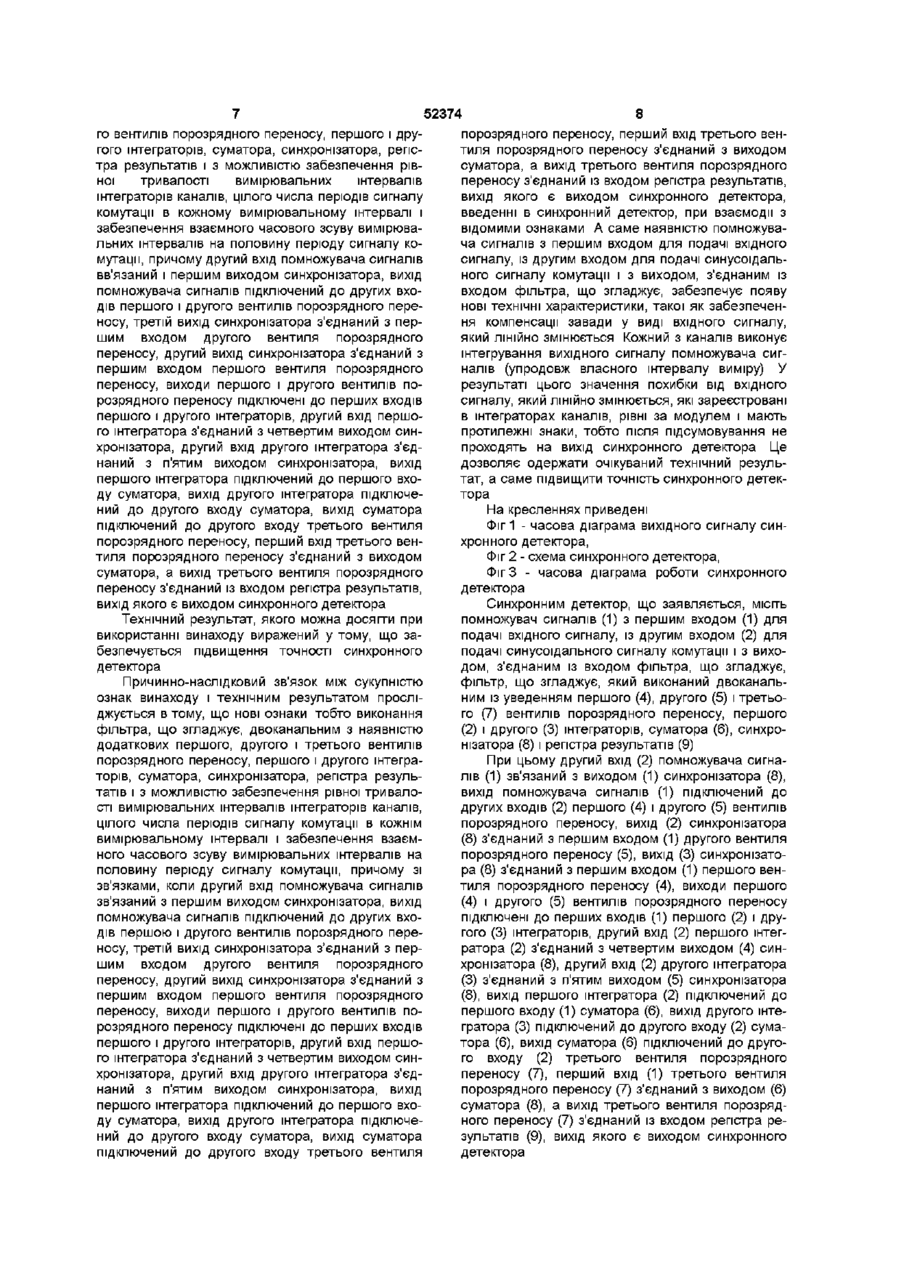

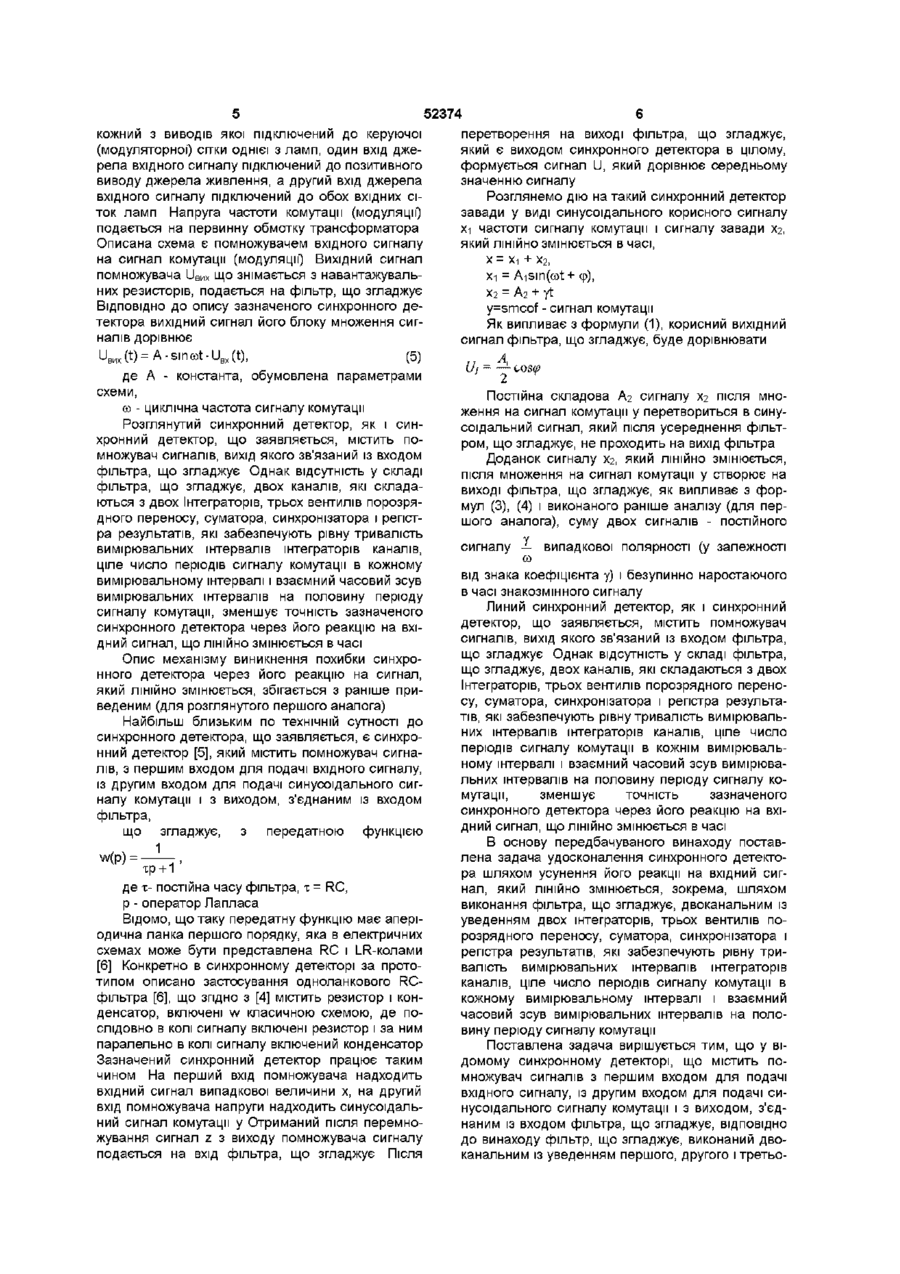

Синхронний детектор, що містить помножувач сигналів з першим входом для подачі вхідного сигналу, із другим входом для подачі синусоїдального сигналу комутації і з виходом, з'єднаним із входом згладжувального фільтра, який відрізняється тим, що згладжувальний фільтр, виконаний двоканальним із уведенням першого, другого і третього вентилів порозрядного переносу, першого і другого інтеграторів, суматора, синхронізатора, регістра результатів і з можливістю забезпечення рівної тривалості вимірювальних інтервалів інтеграторів каналів, цілого числа періодів сигналу комутації в кожному вимірювальному інтервалі і забезпечення взаємного часового зсуву вимірювальних інтервалів на половину періоду сигналу комутації, причому другий вхід помножувача сигналів зв'язаний з виходом синхронізатора, вихід помножувача сигналів підключений до других входів першого і другого вентилів порозрядного переносу, вихід синхронізатора з'єднаний з першим входом другого вентиля порозрядного переносу, вихід синхронізатора з'єднаний з першим входом першого вентиля порозрядного переносу, виходи першого і другого вентилів порозрядного переносу підключені до перших входів першого і другого інтеграторів, другий вхід першого інтегратора з'єднаний з четвертим виходом синхронізатора, другий вхід другого інтегратора з'єднаний з п'ятим виходом синхронізатора, вихід першого інтегратора підключений до першого входу суматора, вихід другого інтегратора підключений до другого входу суматора, вихід суматора підключений до другого входу третього вентиля порозрядного переносу, перший вхід третього вентиля порозрядного переносу з'єднаний з виходом суматора, а вихід третього вентиля порозрядного переносу з'єднаний із входом регістра результатів, вихід якого є виходом синхронного детектора СО сч Передбачуваний винахід відноситься до пристроїв для демодуляції і може бути застосований у вимірювальній техніці й автоматиці, зокрема, у системах екстремального регулювання Відомий синхронний детектор [1], що містить основний підсилювач, вхід якого підключений до джерела сигналу, перший польовий транзистор, проміжок виток-джерело якого включений у коло зворотного зв'язку основного підсилювача, фільтр нижніх частот, підключений до виходу основного підсилювача, джерело опорного сигналу, резистивний суматор, джерело постійної напруги, два додаткових підсилювача і другий польовий транзистор, проміжок виток-джерело якого включений у коло зворотного зв'язку першого додаткового підсилювача, при цьому один вхід резистивного суматора безпосередньо, а вихід фільтра нижніх частот і входи основного і першого додаткового підсилювачів через ВІДПОВІДНІ резистори підключені до джерела постійної напруги, а вихід першого додаткового підсилювача і джерело опорного сигналу з'єднані ВІДПОВІДНО з двома іншими входами резистивного суматора, вихід якого підключений до входу другого додаткового підсилювача, затвори польових транзисторів об'єднані і підключені до виходу другого додаткового підсилювача, при цьому основний підсилювач з польовим транзистором у колі зворотного зв'язку складає помножувач сигналу, а фільтр нижніх частот, що згладжує, утворений RC-колом Даний синхронний детектор, як і синхронний детектор, що заявляється, містить помножувач сигналів, вихід якого зв'язаний із входом фільтра, що згладжує Однак відсутність у складі фільтра, Ю 52374 що згладжує, двох каналів, які складаються з двох інтеграторів, трьох вентилів порозрядного переносу, суматора, синхронізатора і регістра результатів, які забезпечують рівну тривалість вимірювальних інтервалів інтеграторів каналів, ціле число періодів сигналу комутації в кожному вимірювальному інтервалі і взаємний часовий зсув вимірювальних Інтервалів на половину періоду сигналу комутації, зменшує точність зазначеного синхронного детектора через його реакцію на вхідний сигнал, що ЛІНІЙНО змінюється в часі Зокрема, такі ЛІНІЙНІ сигнали виникають на вході синхронною детектора, коли він використовується в складі систем екстремального регулювання, які оптимізують режим об'єктів зі значною шерційністю Приклад - система екстремального регулювання зі спробним (модулюючим) сигналом, яка мінімізує витрати паливного газу компресорного цеху [2] Для мінімізації витрат палива необхідно вимірювати дуже мале змінення витрати в лінії технологічного газу (газу, який компримирується) компресорного цеху Ці збільшення представляють суму двох складових корисної, викликаної періодичною модуляцією частот обертання нагнітачів газоперекачувальних агрегатів компресорного цеху, завади у вигляді монотонних змін витрати Останні незначні збільшення завжди присутні в практично сталому режимі системи «компресорний цех-мапстральний газопровід» Вони обумовлені нерівномірністю надходження газу в лінії нагнітання або усмоктування компресорного цеху (результат зміни режиму попередньої чи наступної компресорних станцій) 3 урахуванням значної шерційності стовпа газу на ділянках газопроводу, що з'єднують суміжні станції (типова відстань 100км), ці збільшення протягом одного чи двох періодів модуляції (кілька десятків секунд) змінюються в часі практично ЛІНІЙНО Визначимо реакцію розглянутого синхронного детектора на вхідний сигнал х = хі + Х2, де хі = A-isin(oot + Ф) - синусоїдальний корисний сигнал з амплітудою А-і, що має циклічну частоту 2,(0 і + \
