Сушарка для рулонів сільськогосподарських культур

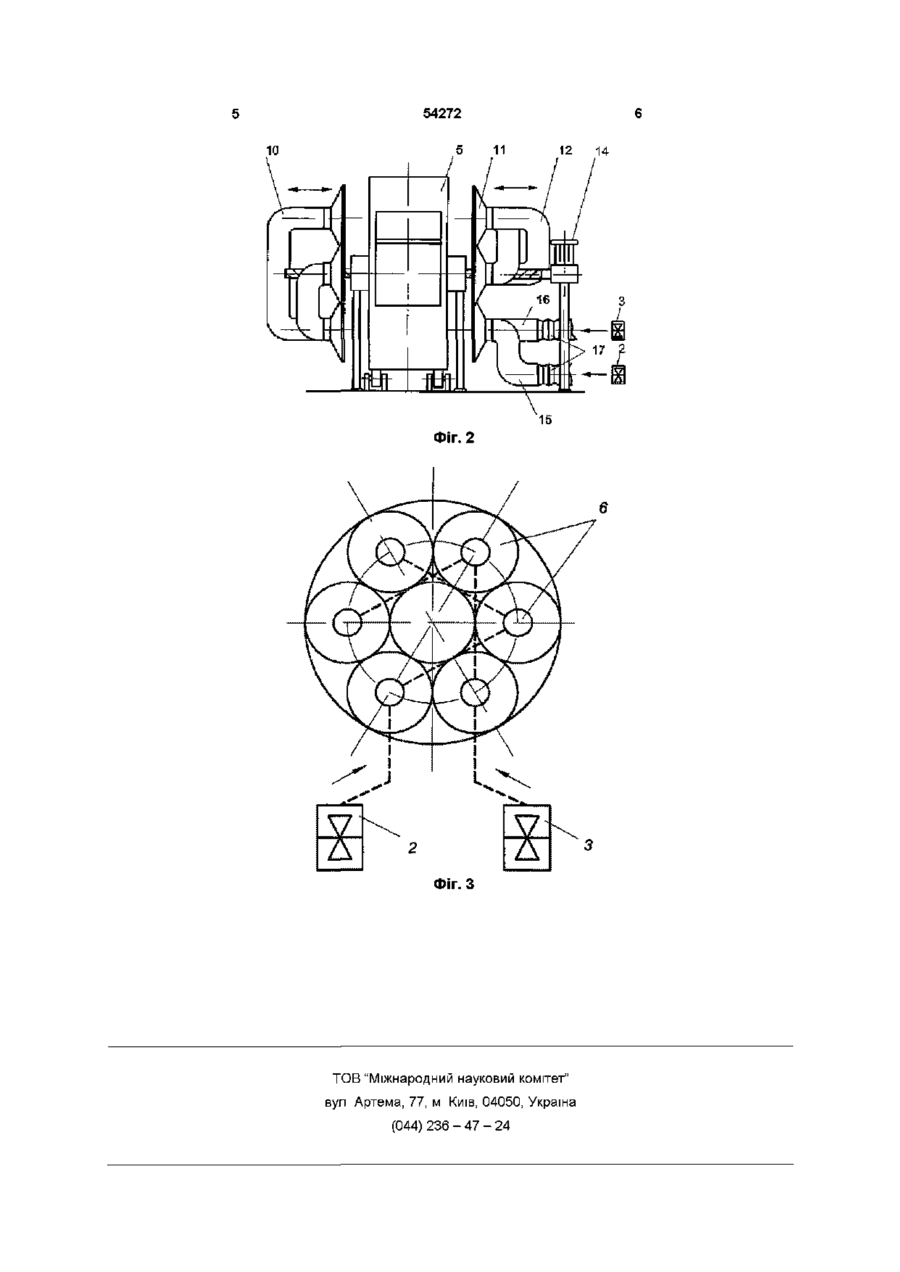

Сушарка для рулонів сільськогосподарських культур, що містить сушильну камеру, з'єднану з джерелом тепла, виконану у вигляді роз'ємних циліндричних сушильних секцій, встановлених послідовно під кутом до горизонталі, поздовжні осі яких розміщені горизонтально і паралельно одна одній, з конусоподібними днищами роз'ємних циліндричних сушильних секцій та повітророзподільчу систему, яка відрізняється тим, що сушильна камера виконана рухомою у вигляді барабана, що обертається, а повітророзподільча система виконана суцільною з можливістю переміщення вздовж осі обертання сушильної камери з двома окремими шляхами руху сушильного агенту і атмосферного повітря через ВІДПОВІДНІ рулони Винахід відноситься до області сільськогосподарського машинобудування і може бути використаний для сушіння рослинних матеріалів, сформованих у рулони циліндричної форми Відома установка для сушіння волокнистих матеріалів в бабінах, яка містить камеру з висувним днищем з отворами, над якими встановлені перфоровані бабшотримачі й розміщений під ними жолоб, що з'єднаний з нагнітаючою та всмоктуючою сторонами вентилятора за допомогою ВІДПОВІДНИХ повітропроводів В нагнітаючому повітропроводі встановлений калорифер Нижня частина жолоба розділена вертикальними перегородками на ВІДСІКИ, центральний з яких з'єднаний з нагнітаючим повітропроводом, а решта - зі всмоктуючими і містять поворотні шибери, які при ЗМІНІ напряму продування поперемінне примикають вільним кінцем то до однієї, то до Іншої перегородки [див А С СРСР № 602753, кл А 01 F 26 В 9/06,1976р ] Недоліком даної установки є низькі функціональні можливості, що полягають у сушінні одночасно тільки одного рулону Найбільш близьким за технічною суттю до запропонованої сушарки для рулонів сільськогосподарських культур є сушарка, яка містить сушильну камеру, з'єднану з джерелом тепла, а також повітророзподільну систему, яка включає гнучкі рукави, в які вмонтовані вологопоглинаючі насадки та вентилятори Сушильна камера виконана у вигляді роз'ємних циліндричних секцій, встановлених послідовно під кутом до горизонталі, поздовжні осі яких розміщені горизонтально і паралельно одна одній, а днища роз'ємних циліндрів виконані конусоподібними, [див Патент України № 23214 А, кл А 01 F 25/08, 1998р] Недоліком такої сушарки є великі габаритні розміри, складність переміщення рулонів у секціях сушильної камери, що спричиняє зниження потенціалу сушильного агенту В основу винаходу поставлене завдання у сушарці для рулонів сільськогосподарських матеріалів шляхом зміни конструкції сушильної камери та встановлення системи одночасної подачі сушильного агенту і атмосферного повітря отримати новий технічний результат, який полягає у зменшенні габаритних розмірів сушарки, забезпеченні максимально можливої механізації процесу переміщення рулонів в процесі сушіння та ефективного використання потенціалу сушильного агенту, забезпечення якості виконання процесу сушіння паковок циліндричної форми при мінімальних ене Недоліком такої установки є складність конструкції, перевитрата сушильного агенту, низькі можливості максимальної механізації і автоматизації процесу Відома також установка для сушіння паковок сільськогосподарських матеріалів, яка містить обладнану конічними ковпаками та еластичними ущільнювачами у вигляді двох зрізаних конусів роз'ємну циліндричну, горизонтально розміщену камеру КОНІЧНІ ковпаки для подачі та відведення сушильного агенту виконані у вигляді зрізаних конусів, вершини яких направлені до основ циліндричної камери [див Патент України № 18049 А, кл А 01 F 25/08,1997р] ю 54272 ргетичних затратах та максимальній його механізації і автоматизації Поставлене завдання вирішується наступним чином У ВІДОМІЙ сушарці для рулонів сільськогосподарських культур, яка містить сушильну камеру, з'єднану з джерелом тепла і виконану у вигляді роз'ємних циліндричних сушильних секцій, розміщених горизонтально і паралельно одна одній, з конусоподібними днищами роз'ємних циліндричних сушильних секцій та повітророзподільчу систему, ВІДПОВІДНО до запропонованого винаходу сушильна камера виконана рухомою у вигляді барабана, що обертається, а повітророзподільна система виконана суцільною з можливістю переміщення вздовж осі обертання сушильної камери і включає два окремих шляхи руху сушильного агенту і атмосферного повітря крізь ВІДПОВІДНІ рулони На приведених кресленнях схематично зображена сушарка для рулонів сільськогосподарських матеріалів На фіг 1 - загальний вигляд, на фіг 2 вид збоку, на фіг 3 - схема руху сушильного агенту та атмосферного повітря в процесі сушіння рулонів Сушарка для рулонів сільськогосподарських культур містить раму 1, джерело тепла 2, вентилятор атмосферного повітря 3, механізм завантаження-вивантаження 4 На рамі розміщена сушильна камера 5, яка включає шість роз'ємних циліндричних сушильних секцій 6, у яких розміщені рулони 7 Роз'ємні циліндричні сушильні секції 6 складаються з нерухомих 8 і рухомих 9 пів-секцій Сушильна камера 5 обладнана суцільною повітророзподільною системою 10 із конусоподібними днищами 11, повітропроводами 12 та приводами сушарки 13 і повітророзподільної системи 14 З'єднання повітророзподільної системи 10 із джерелом тепла 2 та вентилятором атмосферного повітря 3 виконано через ВХІДНІ патрубки для сушильного агенту 15 та атмосферного повітря 16 у вигляді гофри 17 Сушарка для рулонів сільськогосподарських культур працює наступним чином Рулон 7 під дією сил гравітації переміщається по механізму завантаження-вивантаження 4 у роз'ємну циліндричну сушильну секцію 6, у якій рухома пів-секція 9 відкрита Після встановлення рулону 7 у нерухому пів-секцію 8 рухома пів-секція 9 під дією власної ваги закриває роз'ємну циліндричну сушильну секцію 6 Аналогічно при встановленому режимі роботи сушарки завантажують всі шість роз'ємних циліндричних сушильних секцій 6 За допомогою приводу повітророзподільної системи 14 конусоподібні днища 11 повітророзподільної системи 10 щільно прилягають до роз'ємних циліндричних сушильних секцій 6 Після ЦЬОГО одночасно включають джерело тепла 2 і вентилятор атмосферного повітря 3 Сушильний агент і атмосферне повітря поступають в повітророзподільну систему 10 через гофри 17 та ВХІДНІ патрубки для сушильного агенту 15 та атмосферного повітря 16 з джерела тепла 2 та вентилятора атмосферного повітря 3 ВІДПОВІДНО По повітропроводах 12 повітророзподільної системи 10 сушильний агент та атмосферне повітря рухаються через рулони 7 за схемою "один через один" Таким чином отримується три цикли "нагрівання-охолодження" рулонів Після досягнення кондиційної вологості в останньому рулоні механізм завантаженнявивантаження 4 встановлюється у положення "вивантаження" А - рухома пів-секція 9 відкривається і рулон 7 під дією сил гравітації переміщується на подальший обробіток або збереження, а механізм завантаження-ви вантаження 4 встановлюється у положення "завантаження" В і черговий рулон подається у звільнену роз'ємну циліндричну сушильну секцію 6 Обертання сушильної камери 5 навколо осі здійснюється приводом сушарки 13 Застосування сушарки для рулонів сільськогосподарських матеріалів з конструкцією сушильної камери у вигляді барабана, що обертається дозволяє використати елементи найменш енергоємного методу низькотемпературного сушіння - протитечією, а коливний температурний режим при максимальній механізації і автоматизації переміщення рулонів веде до суттєвої економії енергоносіїв та підвищення продуктивності процесу Фіг. 1 Фіг. 2 Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
