Електрогідравлічний активатор дисперсних сумішей

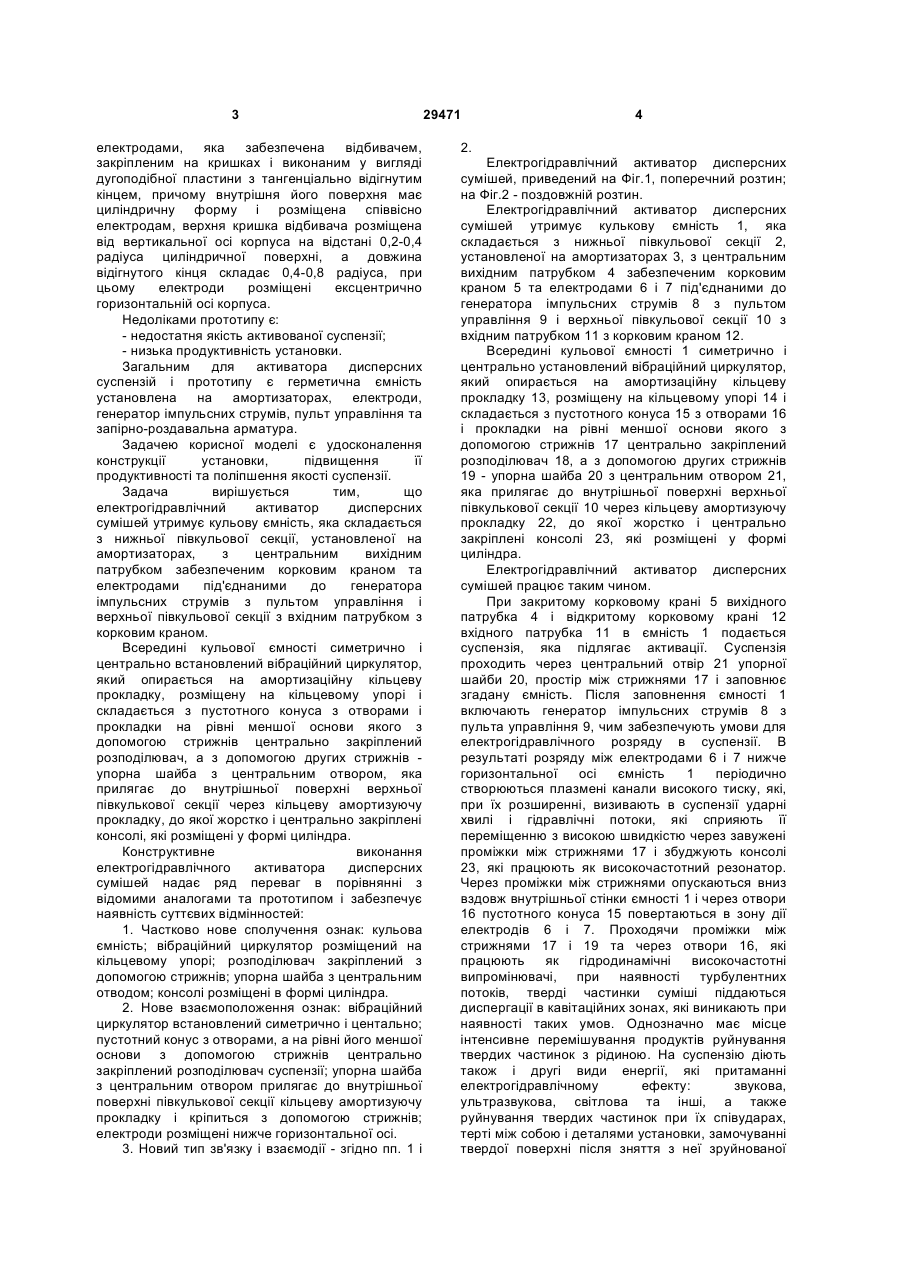

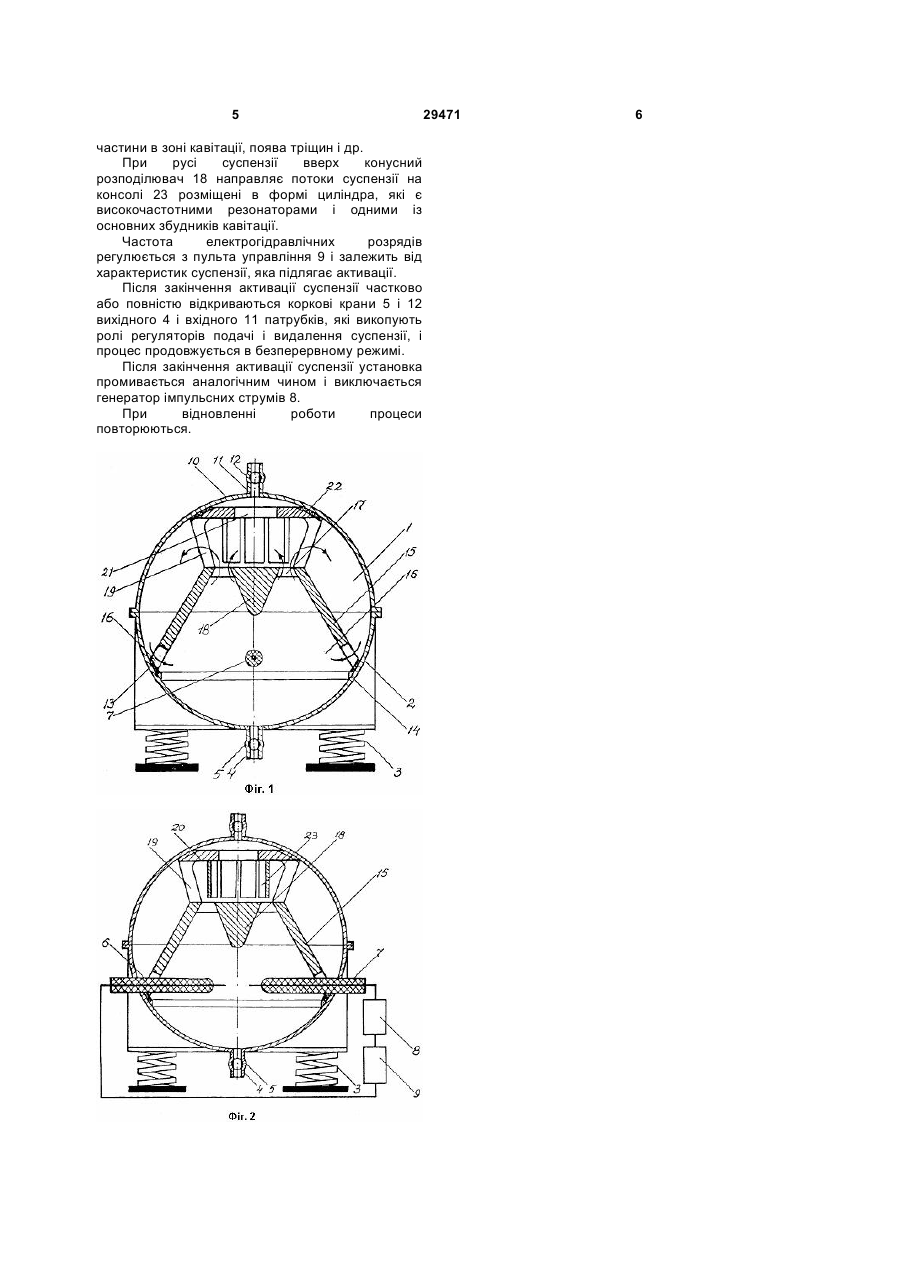

Електрогідравлічний активатор дисперсних сумішей, який містить горизонтально розміщену циліндричну ємність, установлену на амортизаторах і забезпечену кришками, електроди, з'єднані з імпульсним генератором, та запірно-роздавальну арматуру, який відрізняється тим, що містить кульову ємність, яка складається з нижньої півкульової секції, установленої на амортизаторах, з центральним вихідним патрубком, забезпеченим корковим 3 електродами, яка забезпечена відбивачем, закріпленим на кришках і виконаним у вигляді дугоподібної пластини з тангенціально відігнутим кінцем, причому внутрішня його поверхня має циліндричну форму і розміщена співвісно електродам, верхня кришка відбивача розміщена від вертикальної осі корпуса на відстані 0,2-0,4 радіуса циліндричної поверхні, а довжина відігнутого кінця складає 0,4-0,8 радіуса, при цьому електроди розміщені ексцентрично горизонтальній осі корпуса. Недоліками прототипу є: - недостатня якість активованої суспензії; - низька продуктивність установки. Загальним для активатора дисперсних суспензій і прототипу є герметична ємність установлена на амортизаторах, електроди, генератор імпульсних струмів, пульт управління та запірно-роздавальна арматура. Задачею корисної моделі є удосконалення конструкції установки, підвищення її продуктивності та поліпшення якості суспензії. Задача вирішується тим, що електрогідравлічний активатор дисперсних сумішей утримує кульову ємність, яка складається з нижньої півкульової секції, установленої на амортизаторах, з центральним вихідним патрубком забезпеченим корковим краном та електродами під'єднаними до генератора імпульсних струмів з пультом управління і верхньої півкульової секції з вхідним патрубком з корковим краном. Всередині кульової ємності симетрично і центрально встановлений вібраційний циркулятор, який опирається на амортизаційну кільцеву прокладку, розміщену на кільцевому упорі і складається з пустотного конуса з отворами і прокладки на рівні меншої основи якого з допомогою стрижнів центрально закріплений розподілювач, а з допомогою других стрижнів упорна шайба з центральним отвором, яка прилягає до внутрішньої поверхні верхньої півкулькової секції через кільцеву амортизуючу прокладку, до якої жорстко і центрально закріплені консолі, які розміщені у формі циліндра. Конструктивне виконання електрогідравлічного активатора дисперсних сумішей надає ряд переваг в порівнянні з відомими аналогами та прототипом і забезпечує наявність суттєвих відмінностей: 1. Частково нове сполучення ознак: кульова ємність; вібраційний циркулятор розміщений на кільцевому упорі; розподілювач закріплений з допомогою стрижнів; упорна шайба з центральним отводом; консолі розміщені в формі циліндра. 2. Нове взаємоположення ознак: вібраційний циркулятор встановлений симетрично і центально; пустотний конус з отворами, а на рівні його меншої основи з допомогою стрижнів центрально закріплений розподілювач суспензії; упорна шайба з центральним отвором прилягає до внутрішньої поверхні півкулькової секції кільцеву амортизуючу прокладку і кріпиться з допомогою стрижнів; електроди розміщені нижче горизонтальної осі. 3. Новий тип зв'язку і взаємодії - згідно пп. 1 і 29471 4 2. Електрогідравлічний активатор дисперсних сумішей, приведений на Фіг.1, поперечний розтин; на Фіг.2 - поздовжній розтин. Електрогідравлічний активатор дисперсних сумішей утримує кулькову ємність 1, яка складається з нижньої півкульової секції 2, установленої на амортизаторах 3, з центральним вихідним патрубком 4 забезпеченим корковим краном 5 та електродами 6 і 7 під'єднаними до генератора імпульсних струмів 8 з пультом управління 9 і верхньої півкульової секції 10 з вхідним патрубком 11 з корковим краном 12. Всередині кульової ємності 1 симетрично і центрально установлений вібраційний циркулятор, який опирається на амортизаційну кільцеву прокладку 13, розміщену на кільцевому упорі 14 і складається з пустотного конуса 15 з отворами 16 і прокладки на рівні меншої основи якого з допомогою стрижнів 17 центрально закріплений розподілювач 18, а з допомогою других стрижнів 19 - упорна шайба 20 з центральним отвором 21, яка прилягає до внутрішньої поверхні верхньої півкулькової секції 10 через кільцеву амортизуючу прокладку 22, до якої жорстко і центрально закріплені консолі 23, які розміщені у формі циліндра. Електрогідравлічний активатор дисперсних сумішей працює таким чином. При закритому корковому крані 5 вихідного патрубка 4 і відкритому корковому крані 12 вхідного патрубка 11 в ємність 1 подається суспензія, яка підлягає активації. Суспензія проходить через центральний отвір 21 упорної шайби 20, простір між стрижнями 17 і заповнює згадану ємність. Після заповнення ємності 1 включають генератор імпульсних струмів 8 з пульта управління 9, чим забезпечують умови для електрогідравлічного розряду в суспензії. В результаті розряду між електродами 6 і 7 нижче горизонтальної осі ємність 1 періодично створюються плазмені канали високого тиску, які, при їх розширенні, визивають в суспензії ударні хвилі і гідравлічні потоки, які сприяють її переміщенню з високою швидкістю через завужені проміжки між стрижнями 17 і збуджують консолі 23, які працюють як високочастотний резонатор. Через проміжки між стрижнями опускаються вниз вздовж внутрішньої стінки ємності 1 і через отвори 16 пустотного конуса 15 повертаються в зону дії електродів 6 і 7. Проходячи проміжки між стрижнями 17 і 19 та через отвори 16, які працюють як гідродинамічні високочастотні випромінювачі, при наявності турбулентних потоків, тверді частинки суміші піддаються диспергації в кавітаційних зонах, які виникають при наявності таких умов. Однозначно має місце інтенсивне перемішування продуктів руйнування твердих частинок з рідиною. На суспензію діють також і другі види енергії, які притаманні електрогідравлічному ефекту: звукова, ультразвукова, світлова та інші, а также руйнування твердих частинок при їх співударах, терті між собою і деталями установки, замочуванні твердої поверхні після зняття з неї зруйнованої 5 частини в зоні кавітації, поява тріщин і др. При русі суспензії вверх конусний розподілювач 18 направляє потоки суспензії на консолі 23 розміщені в формі циліндра, які є високочастотними резонаторами і одними із основних збудників кавітації. Частота електрогідравлічних розрядів регулюється з пульта управління 9 і залежить від характеристик суспензії, яка підлягає активації. Після закінчення активації суспензії частково або повністю відкриваються коркові крани 5 і 12 вихідного 4 і вхідного 11 патрубків, які викопують ролі регуляторів подачі і видалення суспензії, і процес продовжується в безперервному режимі. Після закінчення активації суспензії установка промивається аналогічним чином і виключається генератор імпульсних струмів 8. При відновленні роботи процеси повторюються. 29471 6
