Електрогідравлічний активатор дисперсних сумішей

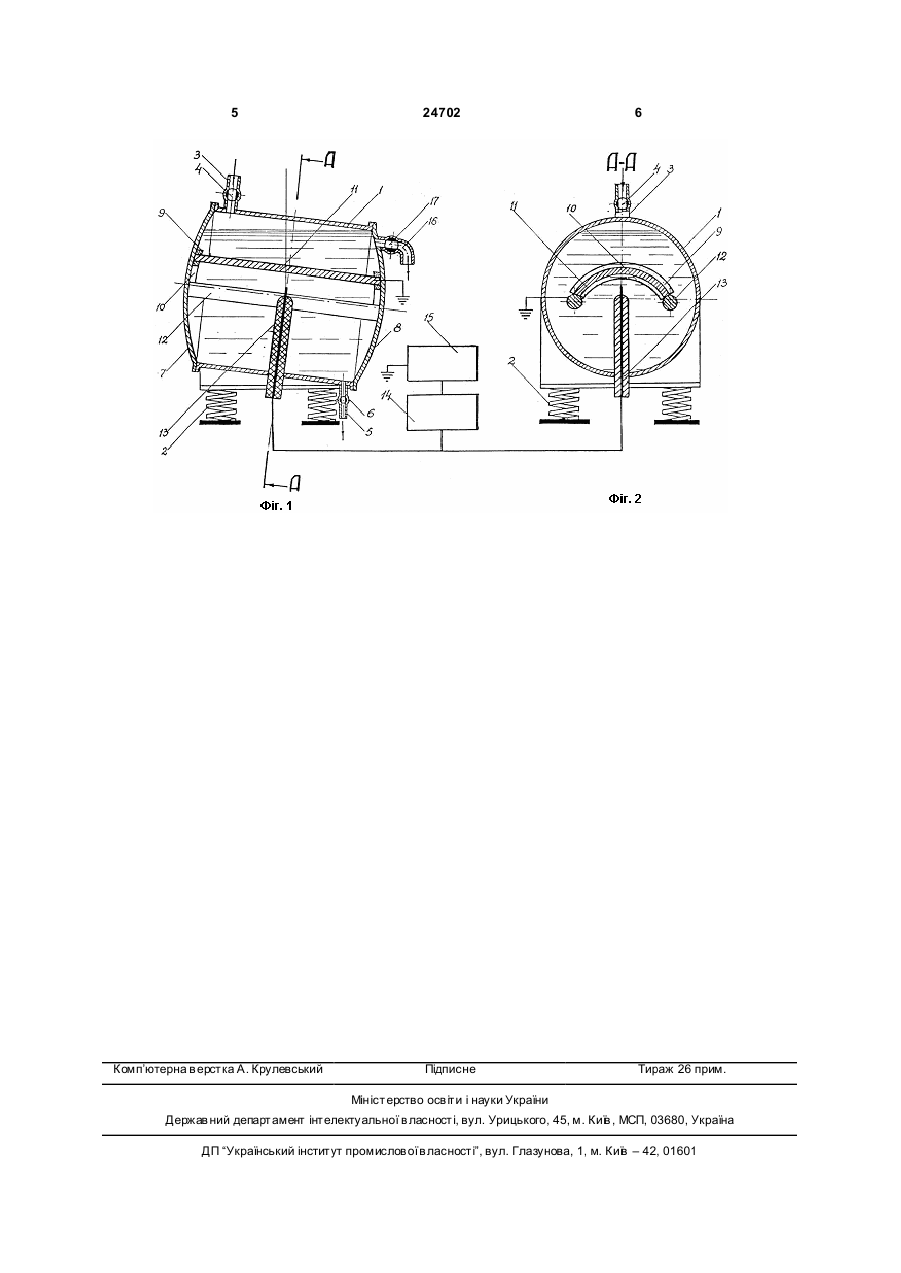

Електрогідравлічний активатор дисперсних сумішей, що містить герметичну ємність циліндричної форми, встановлену на амортизаторах, кришки, електроди, установлені в останніх з проміжком відносно один одного і під'єднаних до імпульсного генератора, та запірно-роздавальну арматуру, який відрізняється тим, що герметична циліндрична ємність нахилена в одну сторону і оснащена вхідним патрубком у верхній піднятій крайній сто 3 24702 його поверхня має циліндричну форму і розміщена співвісно електродам, верхня кромка відбивача розміщена від вертикальної осі корпуса на відстані 0,2-0,4 радіуса циліндричної поверхні, а довжина відігнутого кінця складає 0,4-0,8 радіуса, при цьому електроди розміщені ексцентрично горизонтальній осі корпуса. Недоліками найближчого аналога є низька продуктивність установки та недостатня якість активованої суспензії. Загальним для електрогідравлічного активатора дисперсних сумішей є герметична ємність циліндричної форми, кришки, електроди встановлені в останніх з проміжком відносно один одного і під'єднаних до імпульсного генератора, запірнороздавальна арматура. Задачею корисної моделі є удосконалення конструкції установки і підвищення якості суспензії. Задача виконується тим, що електрогідравлічний активатор дисперсних сумішей утримує нахилену в одну сторону герметичну циліндричну ємність, встановлену на амортизаторах, яка забезпечена вхідним патрубком з корковим краном у верхній піднятій крайній стороні і вихідним патрубком в нижній опущеній крайній стороні з корковим краном та кришками, на яких з внутрішньої сторони у верхній половині ємності жорстко і на однаковій відстані від внутрішньої поверхні ємності, з ура хуванням нахилу, закріплені верхній і нижній упори, в яких зафіксований круговий відбивач, повернутий опуклою стороною вгору, з жорстко закріпленими на його ребрах з нижньої сторони круглими наконечниками, а знизу центрально і вертикально встановлений електрод з проміжком до вигнутої сторони відбивача, який разом з електродом з'єднані з імпульсним генератором та пультом управління, а на кришці з нахиленої сторони у верхній її частині розміщений розвантажувальний патрубок з кірковим краном. Конструктивне виконання електрогідравлічного активатора дисперсних сумішей має ряд переваг у порівнянні з відомими аналогами і забезпечує наявність суттєви х відмінностей: 1. Частково нове сполучення ознак: нахилена в одну сторону ємність; вхідний патрубок у верхній піднятій крайній стороні; вихідний патрубок в нижній опущеній крайній стороні; верхній і нижній упори відповідного кріплення і на визначених відстанях; круговий відбивач з круглими наконечниками; відбивач, з'єднаний з імпульсним генератором і виконує роль електрода; розвантажувальний патрубок, розміщений на кришці з нахиленої сторони у верхній її частині. 2. Нове взаємоположення ознак: відбивач, повернутий опуклою стороною вгору; електрод, встановлений центрально вертикально з проміжком до вигнутої сторони відбивача. 3. Новий тип зв'язку і взаємодії - витікає згідно п. п. 1 і 2. Електрогідравлічний активатор дисперсних сумішей приведений в поперечному розтині на Фіг.1 і повздовжньому розтині на Фіг.2. Електрогідравлічний активатор дисперсних 4 сумішей утримує на хилену в одну сторону герметичну циліндричну ємність 1, встановлену на амортизаторах 2, яка забезпечена вхідним патрубком 3 з корковим краном 4 у верхній піднятій крайній стороні і вихідним патрубком 5 з корковим краном 6 в нижній опущеній крайній стороні та кришками 7 і 8, на яких з внутрішньої сторони у верхній половині ємності 1 жорстко і на однаковій відстані від внутрішньої поверхні ємності 1, з урахуванням нахилу, закріплені верхній 9 і нижній 10 упори, в яких зафіксований круговий відбивач 11, повернутий опуклою стороною вгору, жорстко закріпленими на його ребрах з нижньої сторони круглими наконечниками 12, а з низу центрально і вертикально підведений електрод 13 з проміжком до вигнутої сторони відбивача 11, який з електродом 13 з'єднані з імпульсним генератором 14 та пультом управління 15. На кришці 8 з нахиленої сторони в верхній її частині розміщений розвантажувальний патрубок 16 з корковим краном 17. Електрогідравлічний активатор дисперсних сумішей працює таким чином. При закритих коркових кранах 6 і 17 і відкритому корковому крані 4 по вхідному патрубку 3 ємність 1 подають суспензію, яка підлягає активації, до її повного заповнення, після чого закривають корковий кран 4 і включають імпульсний генератор 14. У процесі кожногоелектрогідравлічного розряду має місце активація дисперсної суміші, яка забезпечується плазмовим каналом з високою густиною енергії, який при розширенні викликає ударні хвилі і гідропотоки. При наявності ультразвукових коливань в турбулентних потоках при обтіканні наконечників 12 виникають кавітаційні явища, які і є основними деструкторами твердої фази в рідині. Гідропотоки, а також співудари твердих частинок, їх удари об металеві поверхні установки, тертя та дія ультразвукової, звукової, світлової та інши х енергій, притаманних електрогідравлічному ефекту, додатково сприяють ефективному руйнуванню твердих частинок і перемішуванню продуктів руйнування з рідиною. Після закінчення активації об'єму суспензії в ємності 1 частково або повністю відкривають корковий кран 17 розвантажувального патрубка 16 і корковий кран 4 вхідного патрубка 3, які виконують роль регуляторів видалення активованої суспензії та подачу суспензії, яка підлягає активації, і процес продовжується в безперервному режимі. При цьому однорідна суспензія відповідної дисперсності накопичується на поверхні, а більш тяжкі тверді частинки поступаючої суспензії опускаються вниз і попадають під дію електрогідравлічного розряду. Після закінчення активації суспензії її залишки видаляються відкриттям коркового крану 6 по патрубку 5. Одночасно виключається імпульсний генератор 14. Промивка установки і відновлення активації суспензії проводяться аналогічним повторенням процесів. 5 Комп’ютерна в ерстка А. Крулевський 24702 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
