Електрогідравлічний активатор дисперсних суспензій

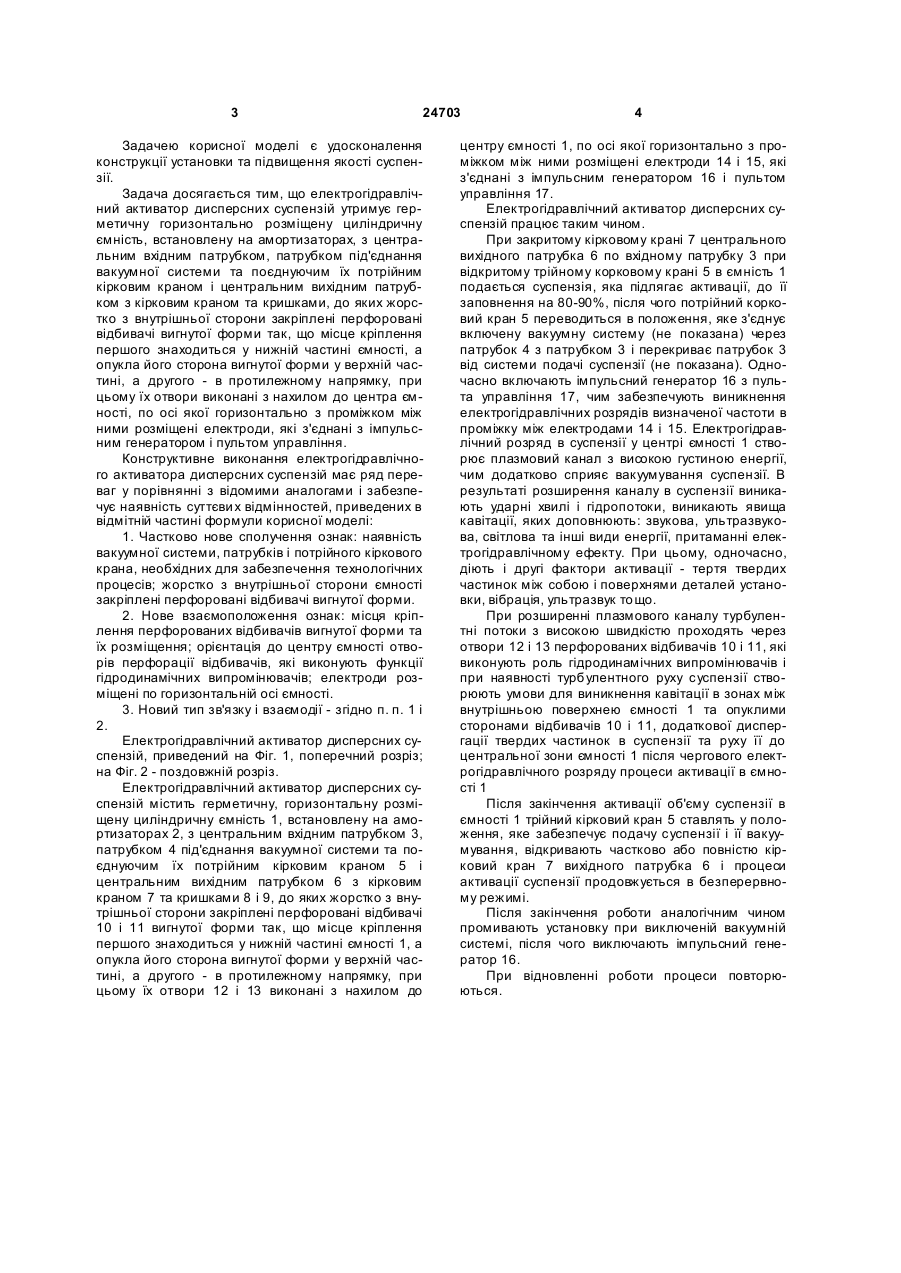

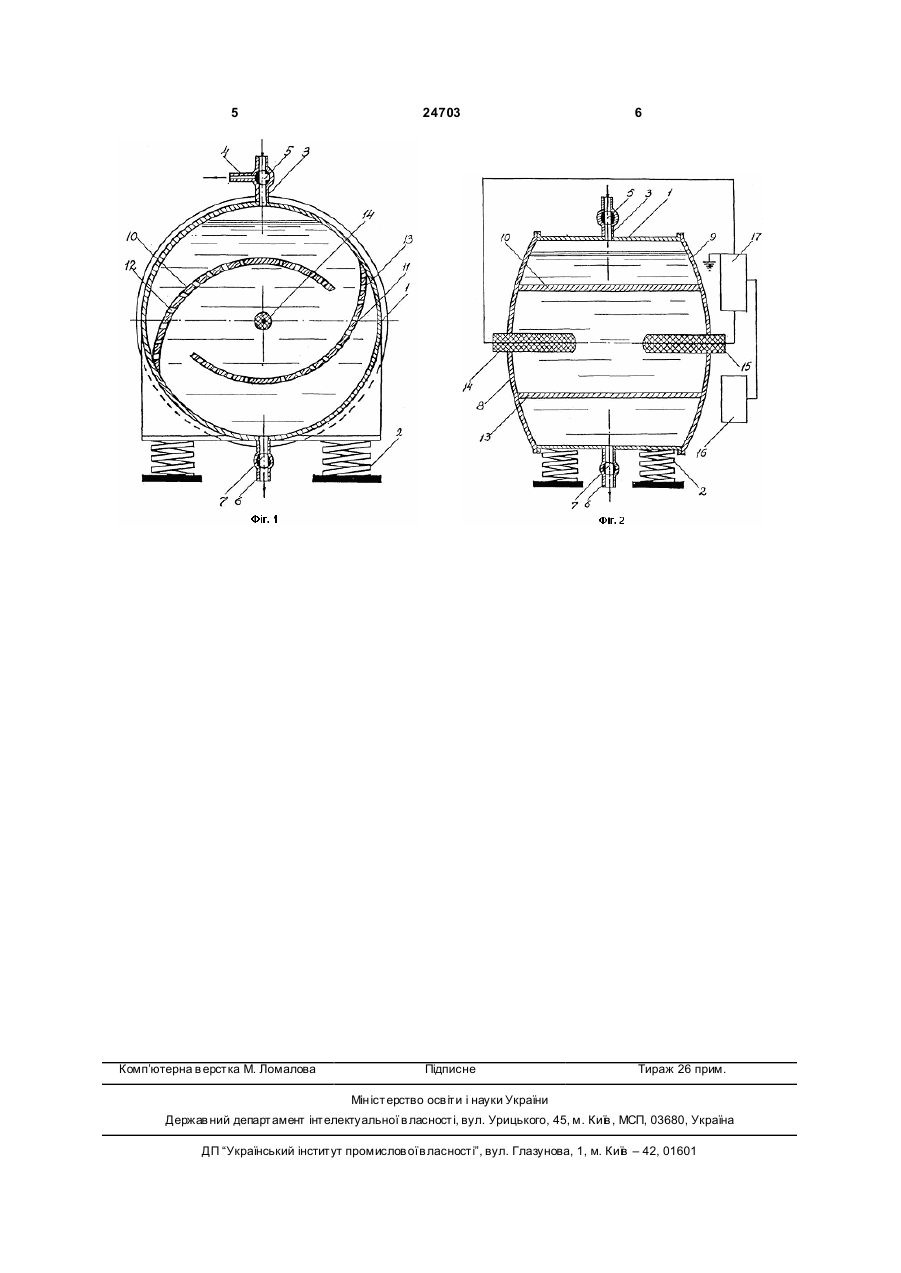

Електрогідравлічний активатор дисперсних суспензій, що містить горизонтально розміщену циліндричну ємність, установлену на амортизаторах і оснащену кришками, електроди, з'єднані з імпульсним генератором та запірно-роздавальну арматуру, який відрізняється тим, що ємність оснащена центральним вхідним патрубком, патру 2 3 24703 Задачею корисної моделі є удосконалення конструкції установки та підвищення якості суспензії. Задача досягається тим, що електрогідравлічний активатор дисперсних суспензій утримує герметичну горизонтально розміщену циліндричну ємність, встановлену на амортизаторах, з центральним вхідним патрубком, патрубком під'єднання вакуумної системи та поєднуючим їх потрійним кірковим краном і центральним вихідним патрубком з кірковим краном та кришками, до яких жорстко з внутрішньої сторони закріплені перфоровані відбивачі вигнутої форми так, що місце кріплення першого знаходиться у нижній частині ємності, а опукла його сторона вигнутої форми у верхній частині, а другого - в протилежному напрямку, при цьому їх отвори виконані з нахилом до центра ємності, по осі якої горизонтально з проміжком між ними розміщені електроди, які з'єднані з імпульсним генератором і пультом управління. Конструктивне виконання електрогідравлічного активатора дисперсних суспензій має ряд переваг у порівнянні з відомими аналогами і забезпечує наявність суттєви х відмінностей, приведених в відмітній частині формули корисної моделі: 1. Частково нове сполучення ознак: наявність вакуумної системи, патрубків і потрійного кіркового крана, необхідних для забезпечення технологічних процесів; жорстко з внутрішньої сторони ємності закріплені перфоровані відбивачі вигнутої форми. 2. Нове взаємоположення ознак: місця кріплення перфорованих відбивачів вигнутої форми та їх розміщення; орієнтація до центру ємності отворів перфорації відбивачів, які виконують функції гідродинамічних випромінювачів; електроди розміщені по горизонтальній осі ємності. 3. Новий тип зв'язку і взаємодії - згідно п. п. 1 і 2. Електрогідравлічний активатор дисперсних суспензій, приведений на Фіг. 1, поперечний розріз; на Фіг. 2 - поздовжній розріз. Електрогідравлічний активатор дисперсних суспензій містить герметичну, горизонтальну розміщену циліндричну ємність 1, встановлену на амортизаторах 2, з центральним вхідним патрубком 3, патрубком 4 під'єднання вакуумної системи та поєднуючим їх потрійним кірковим краном 5 і центральним вихідним патрубком 6 з кірковим краном 7 та кришками 8 і 9, до яких жорстко з внутрішньої сторони закріплені перфоровані відбивачі 10 і 11 вигнутої форми так, що місце кріплення першого знаходиться у нижній частині ємності 1, а опукла його сторона вигнутої форми у верхній частині, а другого - в протилежному напрямку, при цьому їх отвори 12 і 13 виконані з нахилом до 4 центру ємності 1, по осі якої горизонтально з проміжком між ними розміщені електроди 14 і 15, які з'єднані з імпульсним генератором 16 і пультом управління 17. Електрогідравлічний активатор дисперсних суспензій працює таким чином. При закритому кірковому крані 7 центрального вихідного патрубка 6 по вхідному патрубку 3 при відкритому трійному корковому крані 5 в ємність 1 подається суспензія, яка підлягає активації, до її заповнення на 80-90%, після чого потрійний корковий кран 5 переводиться в положення, яке з'єднує включену вакуумну систему (не показана) через патрубок 4 з патрубком 3 і перекриває патрубок 3 від системи подачі суспензії (не показана). Одночасно включають імпульсний генератор 16 з пульта управління 17, чим забезпечують виникнення електрогідравлічних розрядів визначеної частоти в проміжку між електродами 14 і 15. Електрогідравлічний розряд в суспензії у центрі ємності 1 створює плазмовий канал з високою густиною енергії, чим додатково сприяє вакуумування суспензії. В результаті розширення каналу в суспензії виникають ударні хвилі і гідропотоки, виникають явища кавітації, яких доповнюють: звукова, ультразвукова, світлова та інші види енергії, притаманні електрогідравлічному ефекту. При цьому, одночасно, діють і другі фактори активації - тертя твердих частинок між собою і поверхнями деталей установки, вібрація, ультразвук то що. При розширенні плазмового каналу турбулентні потоки з високою швидкістю проходять через отвори 12 і 13 перфорованих відбивачів 10 і 11, які виконують роль гідродинамічних випромінювачів і при наявності турбулентного руху суспензії створюють умови для виникнення кавітації в зонах між внутрішньою поверхнею ємності 1 та опуклими сторонами відбивачів 10 і 11, додаткової диспергації твердих частинок в суспензії та руху її до центральної зони ємності 1 після чергового електрогідравлічного розряду процеси активації в ємності 1 Після закінчення активації об'єму суспензії в ємності 1 трійний кірковий кран 5 ставлять у положення, яке забезпечує подачу суспензії і її вакуумування, відкривають частково або повністю кірковий кран 7 вихідного патрубка 6 і процеси активації суспензії продовжується в безперервному режимі. Після закінчення роботи аналогічним чином промивають установку при виключеній вакуумній системі, після чого виключають імпульсний генератор 16. При відновленні роботи процеси повторюються. 5 Комп’ютерна в ерстка М. Ломалова 24703 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
