Склад для антикорозійного захисту виробів з алюмінію та його сплавів

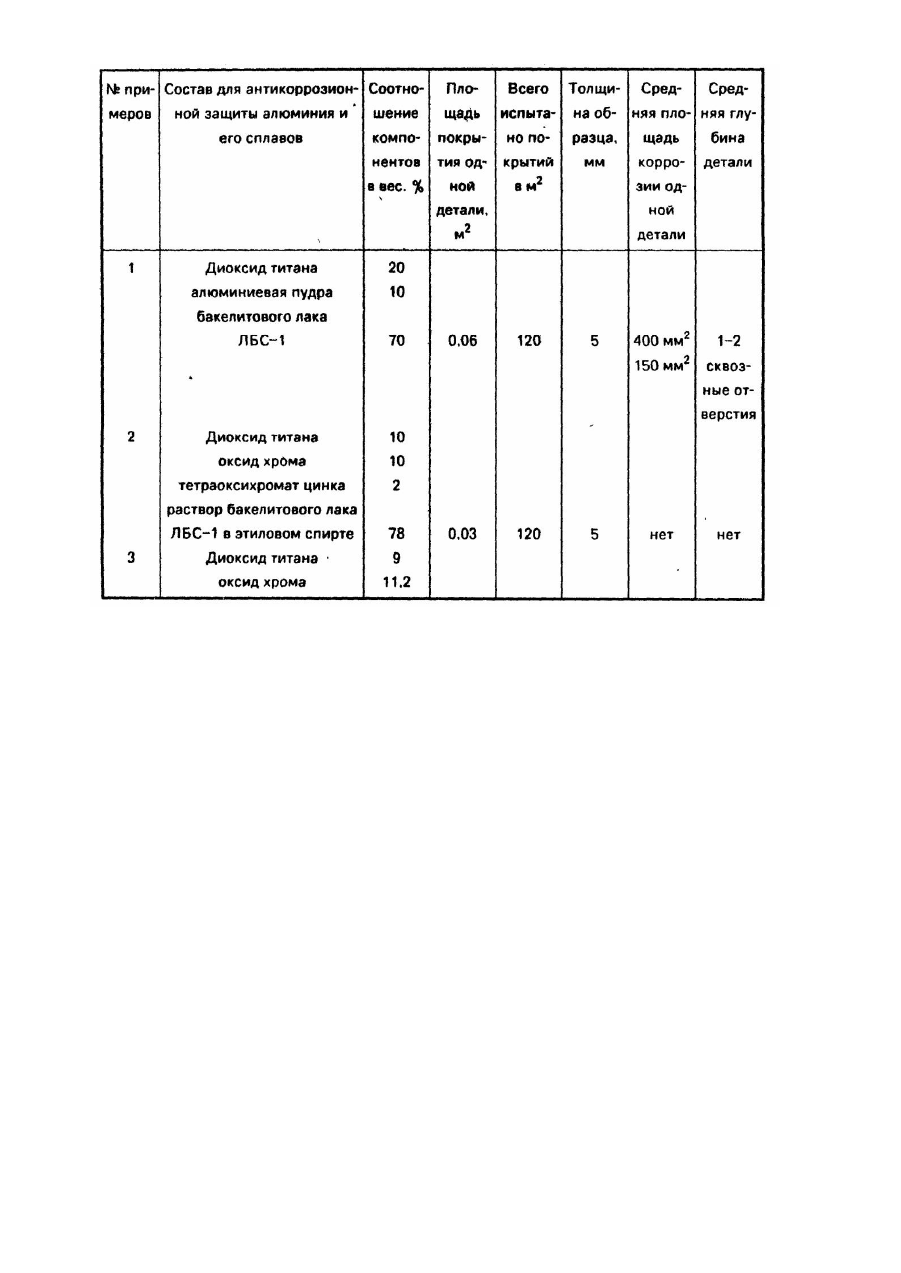

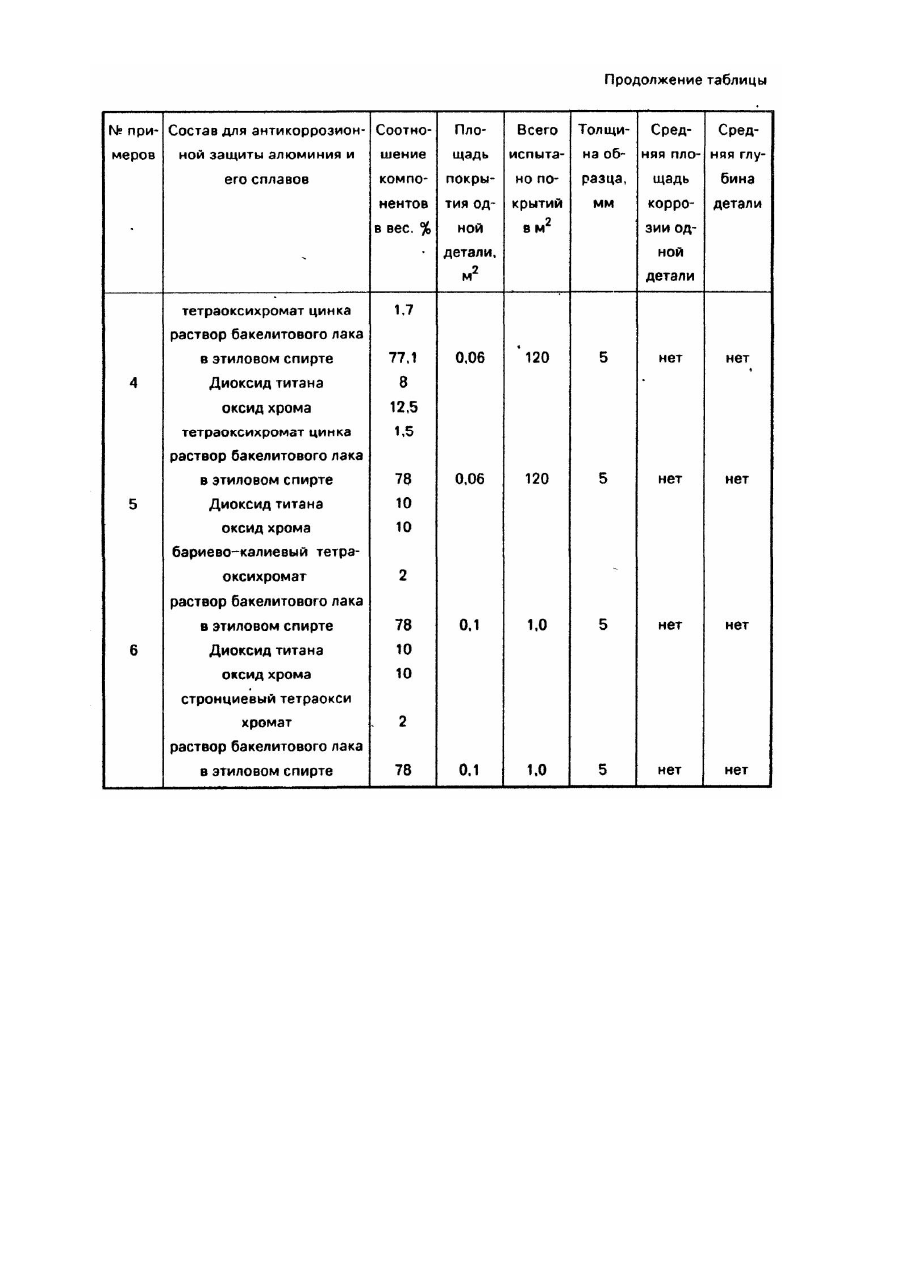

Изобретение относится к составам для защиты изделий из алюминия и его сплавов от коррозии в кислом растворе и может быть использовано для антикоррозионной защиты центрифугальных кружек, применяемых в производстве вискозных волокон. Известен состав для антикоррозионного покрытия судов [1], включающий следующие компоненты, вес. %: 50-60 %-ный раствор бакелитовой 62,5-70,7 смолы в этиловом спирте цинковый крон 6,0-7,5 алюминиевая пудра 10-12 ортофосфорная кислота 0,3-0,5 этиловый спирт остальное Покрытие указанным составом быстро разрушается в агрессивной среде, происходит отслаивание и вспучивание пленки. Наиболее близким по технической сущности к заявляемому решению является состав, используемый для защиты силуминовых центрифугальных кружек от коррозии, работающих в среде осадительной ванны вискозного производства (серная кислота 138-140 г/л, сульфат натрия 260-270 г/л, сульфат цинка 14,5-16,0 г/л, Т° раствора 48-50°, влажность воздушной среды 90 %) Киевского ПО "Химволокно" [2] следующего состава, мас. %: спиртовый раствор бакелитового лака 70 диоксид титана 20 алюминиевая пудра 10 Данный состав имеет ограниченную антикоррозионную устойчивость из-за наличия алюминиевой пудры отсутствия пассивирующего эффекта. Алюминиевая пудра не обладает кислото- и щелочестойкостью, и, окисляясь в вышеуказанной среде, вызывает разрушение и вспучивание покрытия, что влечет за собой глубокую коррозию силумина и образование прокорродированных отверстий на поверхности деталей. В основу изобретения поставлена задача усовершенствования состава для антикоррозионной защиты изделий из алюминия и его сплавов, путем создания пассивирующего эффекта, чем обеспечивает повышение . эффективности антикоррозионной защиты и, за счет этого, увеличение надежности работы центрифугальных кружек. Поставленная задача решается тем, что состав для антикоррозионной защиты изделий для алюминия и его сплавов, Включающий бакелитовый лак с вязкостью 18-20 с по В3-4 при 20°С, диоксид титана и наполнитель, согласно изобретению, содержит в качестве наполнителей оксид хрома и тетраоксихромат металла при следующем соотношении компонентов, мас. %: диоксид титана 8-10 оксид хрома 10-12,5 тетраоксихромат металла 1,5-2,0 бакелитовый лак с вязкостью 18-20 с по ВЗ-4 при 20° остальное Для подтверждения возможности осуществления изобретения готовят смеси ингредиентов по прототипу (пример 1) и по изобретению (пример 2-6) простым смешением компонентов. Образцы силумина с нанесенным составом (по примерам 1-6), полученные методом окунания, сушат на воздухе и опускают в а грессивную среду, содержащую серную кислоту с концентрацией 157-158 г/л, сульфа т натрия 260-270 г/л и сульфат цинка с концентрацией 15-16 г/л. Данные испытаний представлены в таблице. Очевидно, что применение предлагаемого состава для защиты изделий из алюминия и его сплавов обеспечит эффективную антикоррозионную защиту в агрессивной среде, и за счет этого, ликвидацию разрушений наружной поверхности у кружек; увеличит срок их службы и снизит материальные затраты на реставрацию.
